3D打印氧气分离器挑战赛

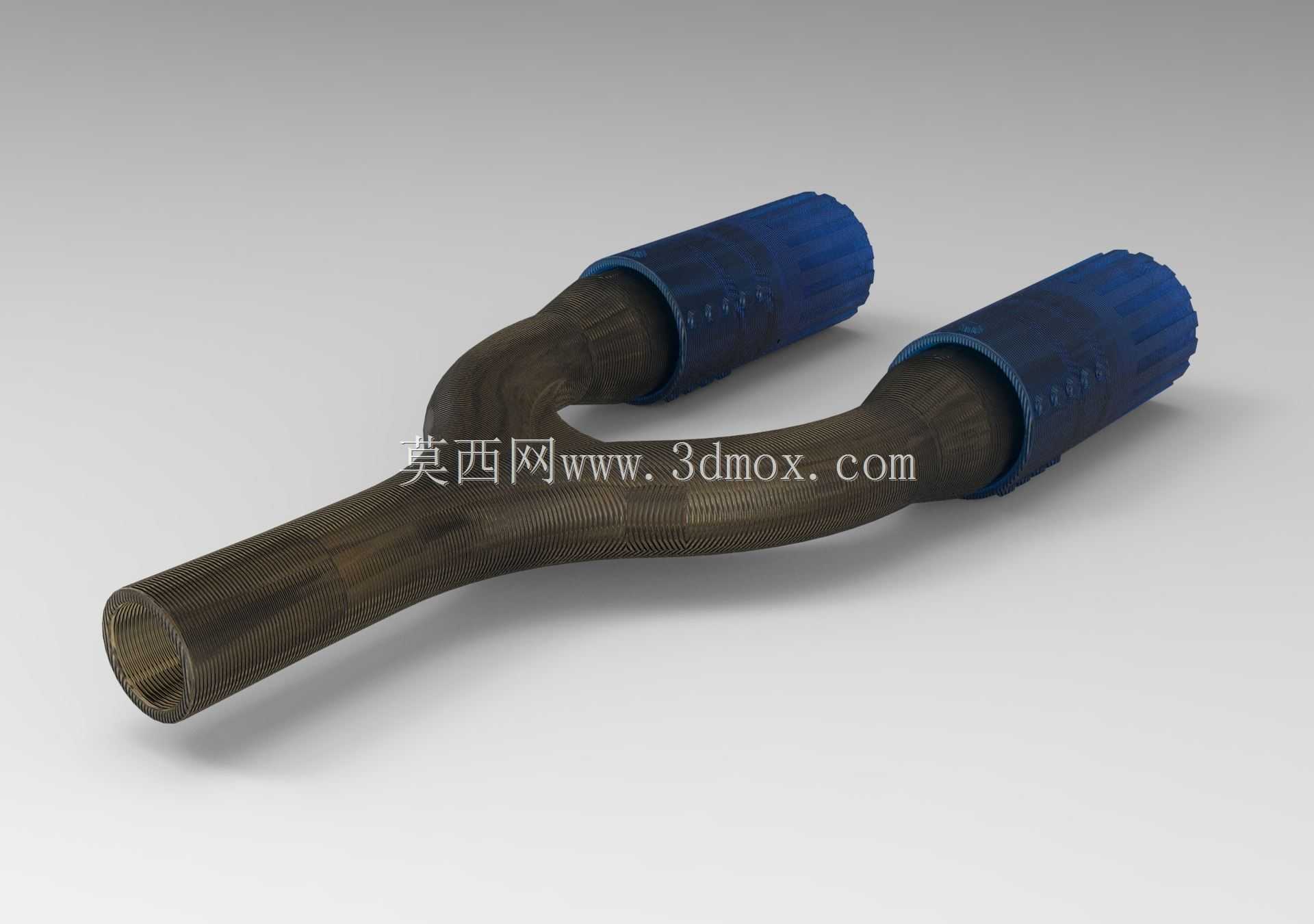

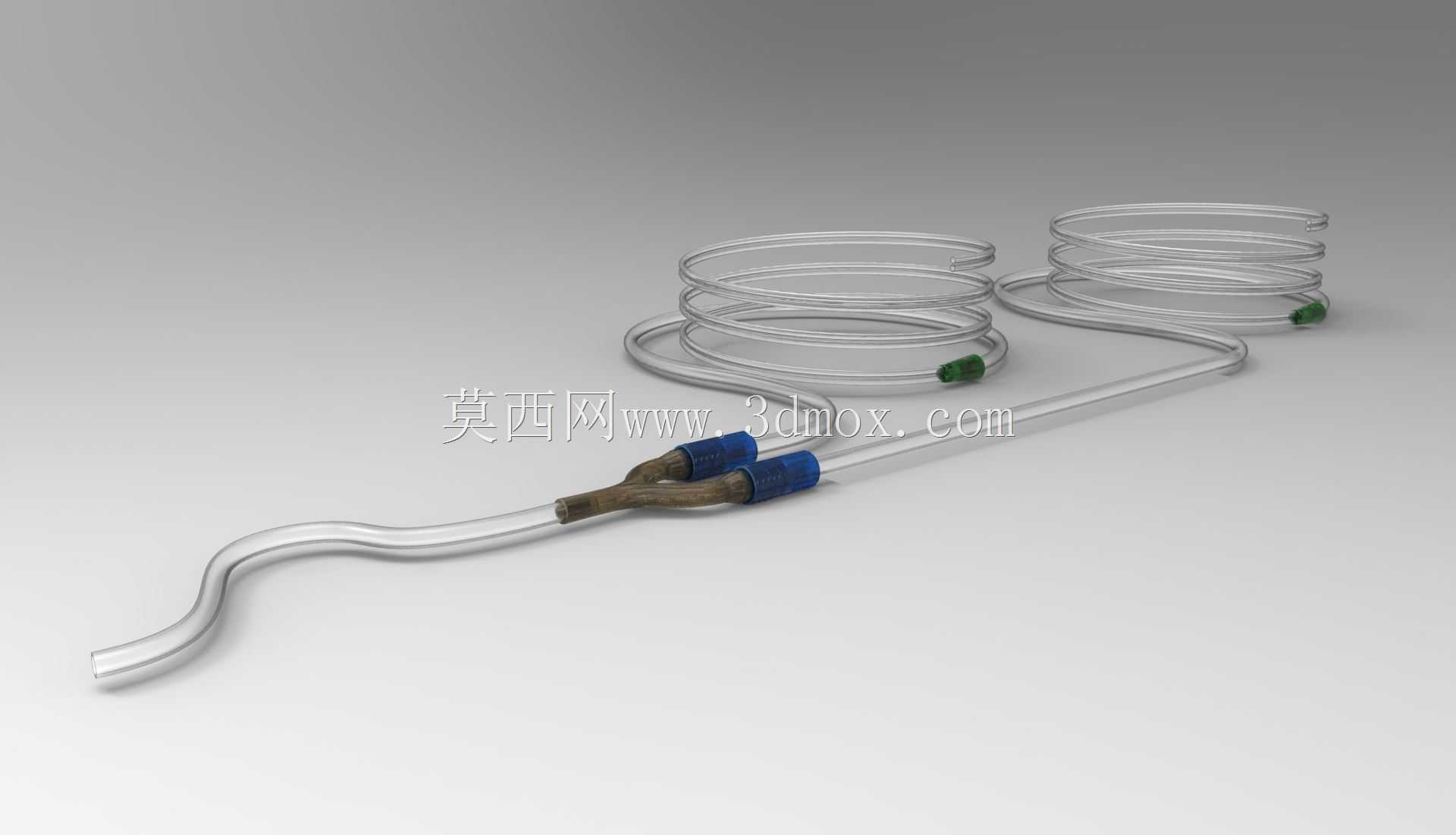

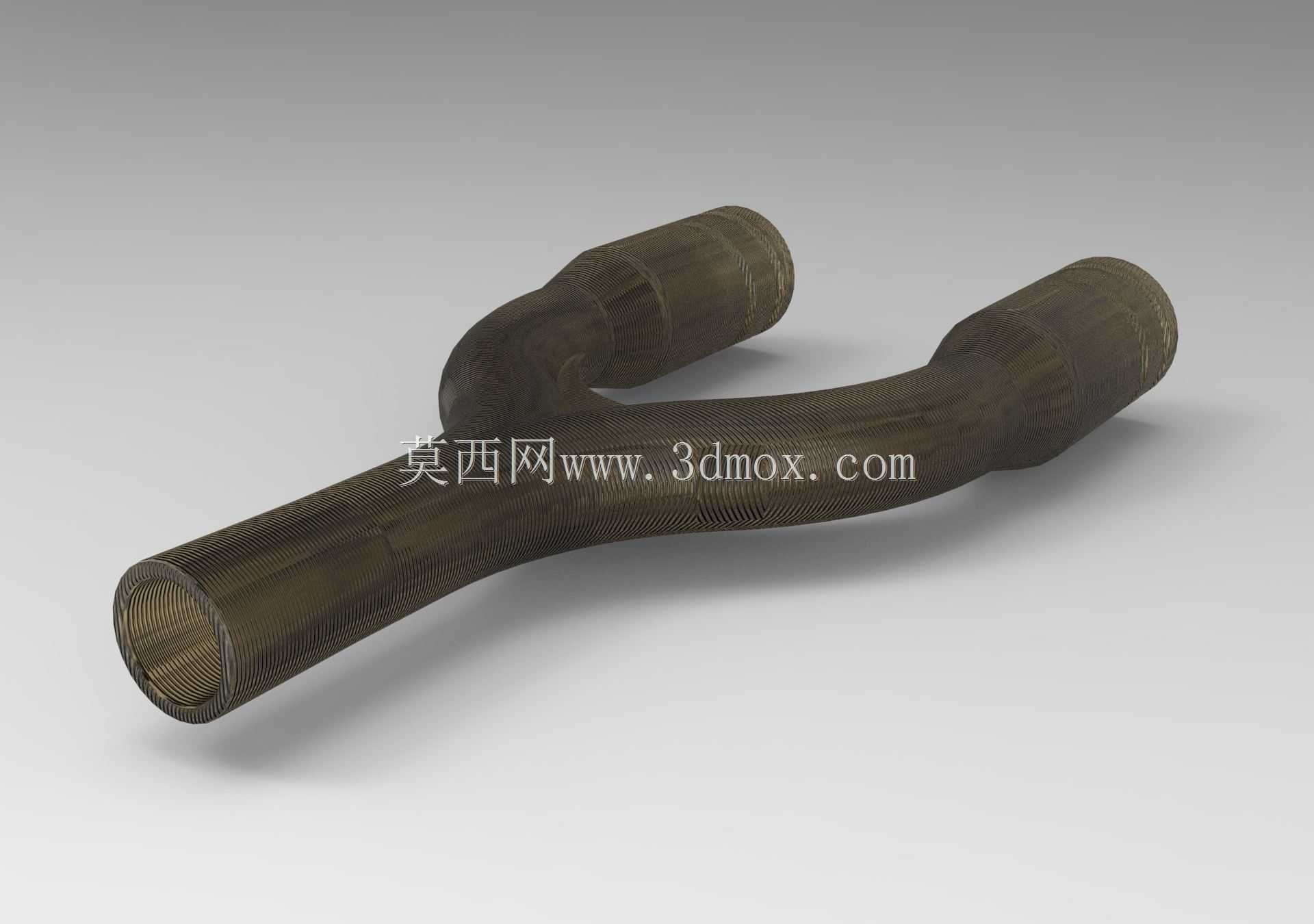

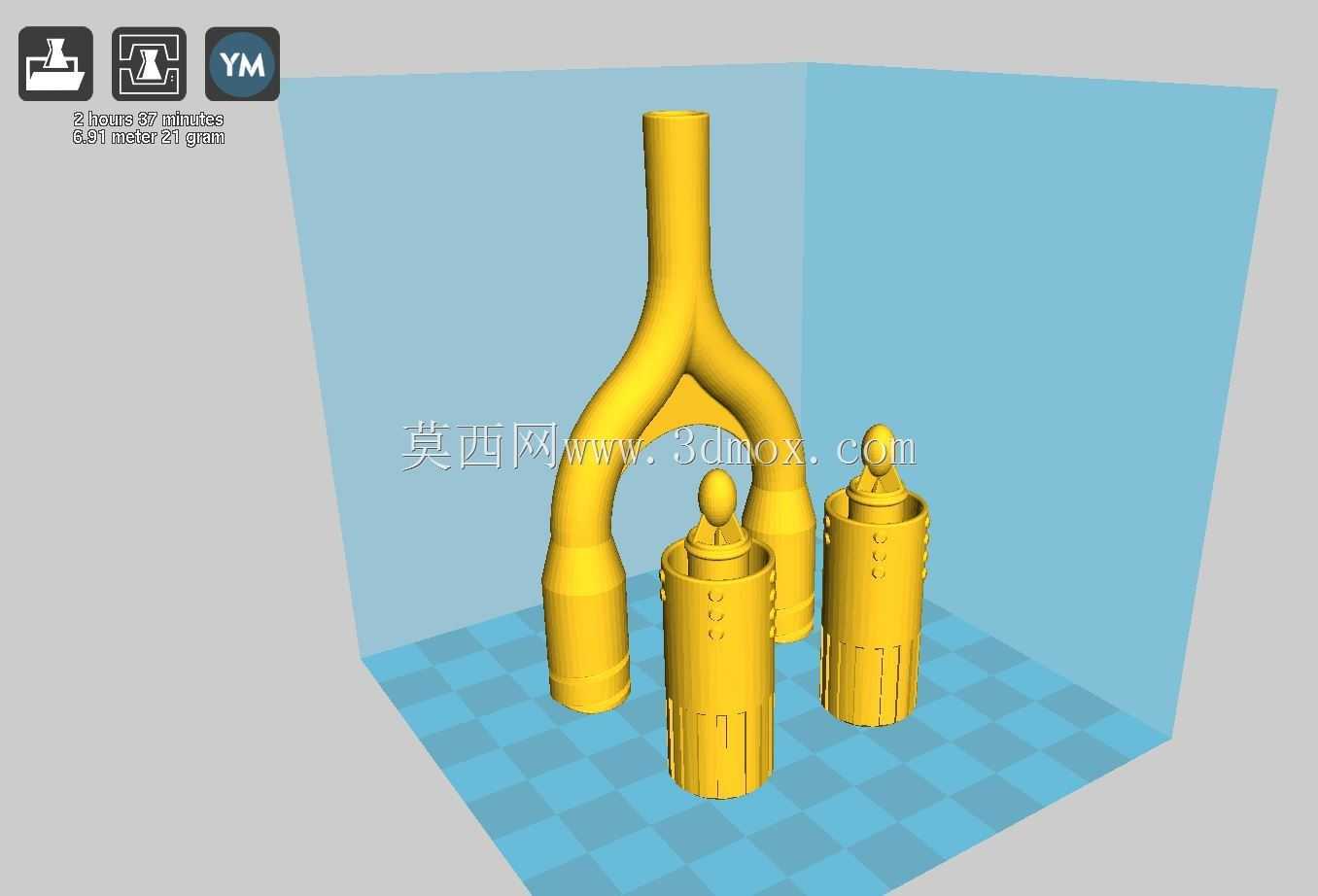

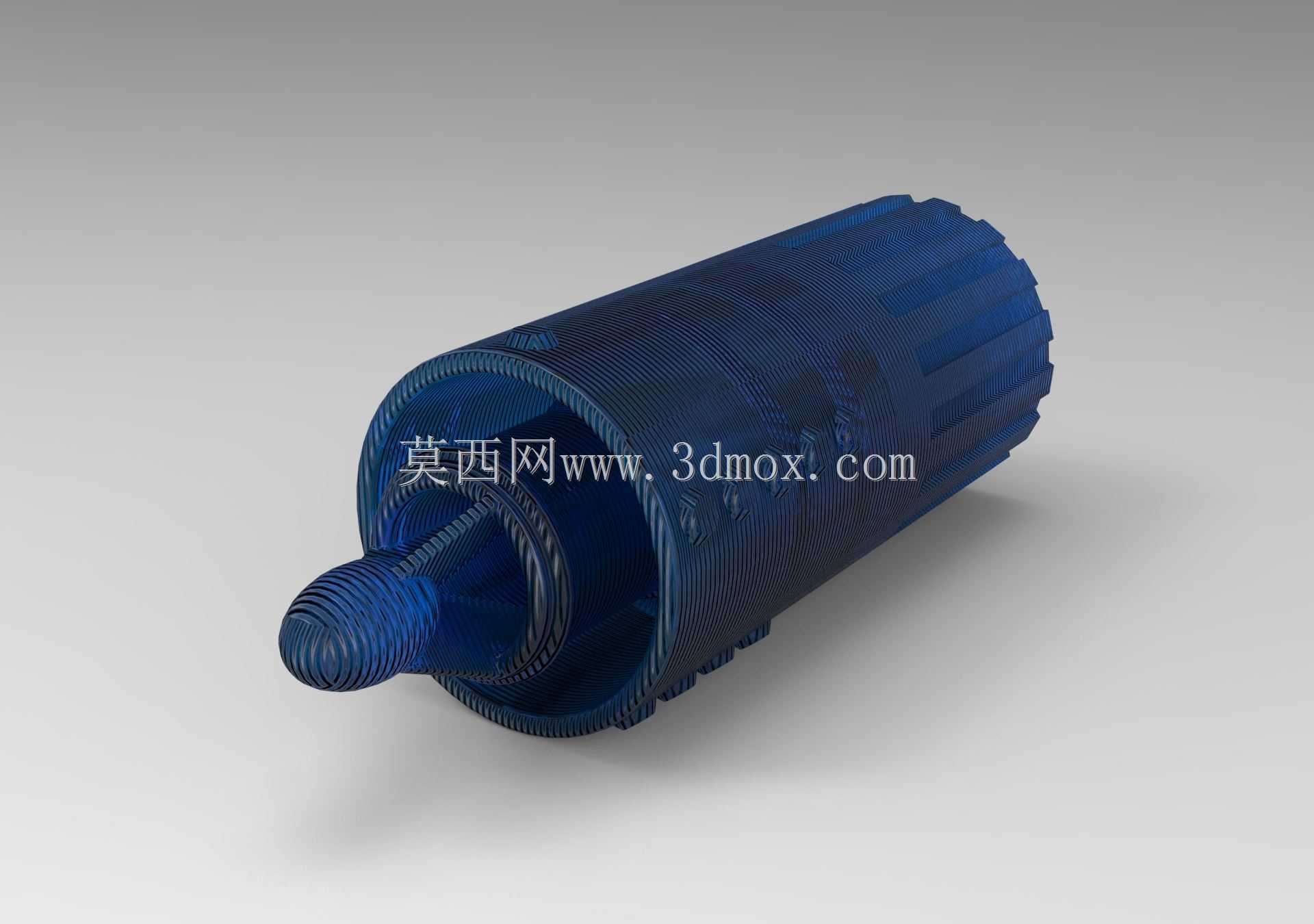

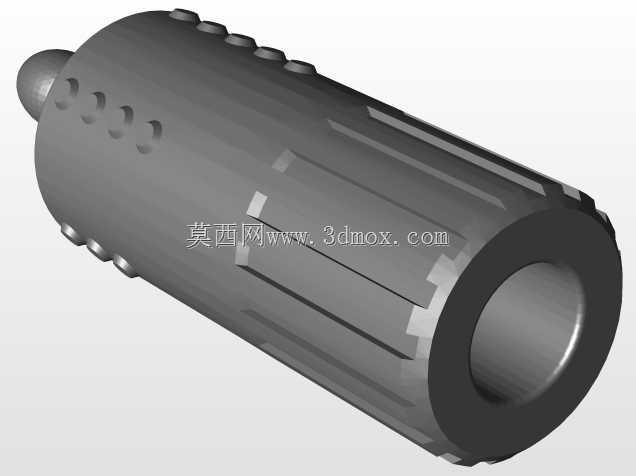

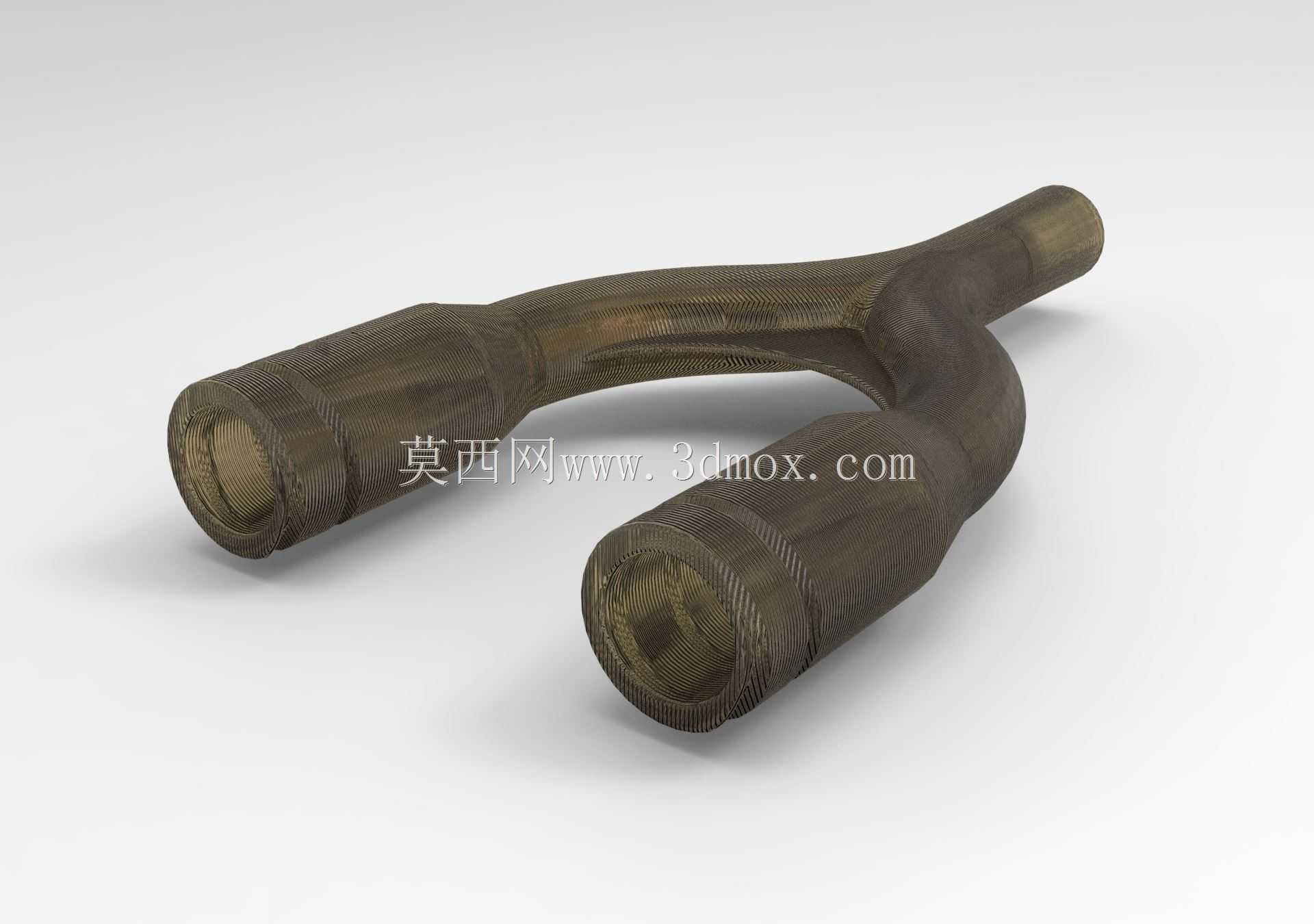

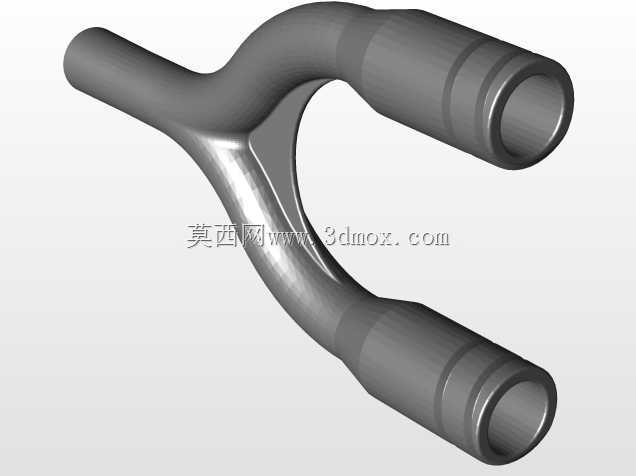

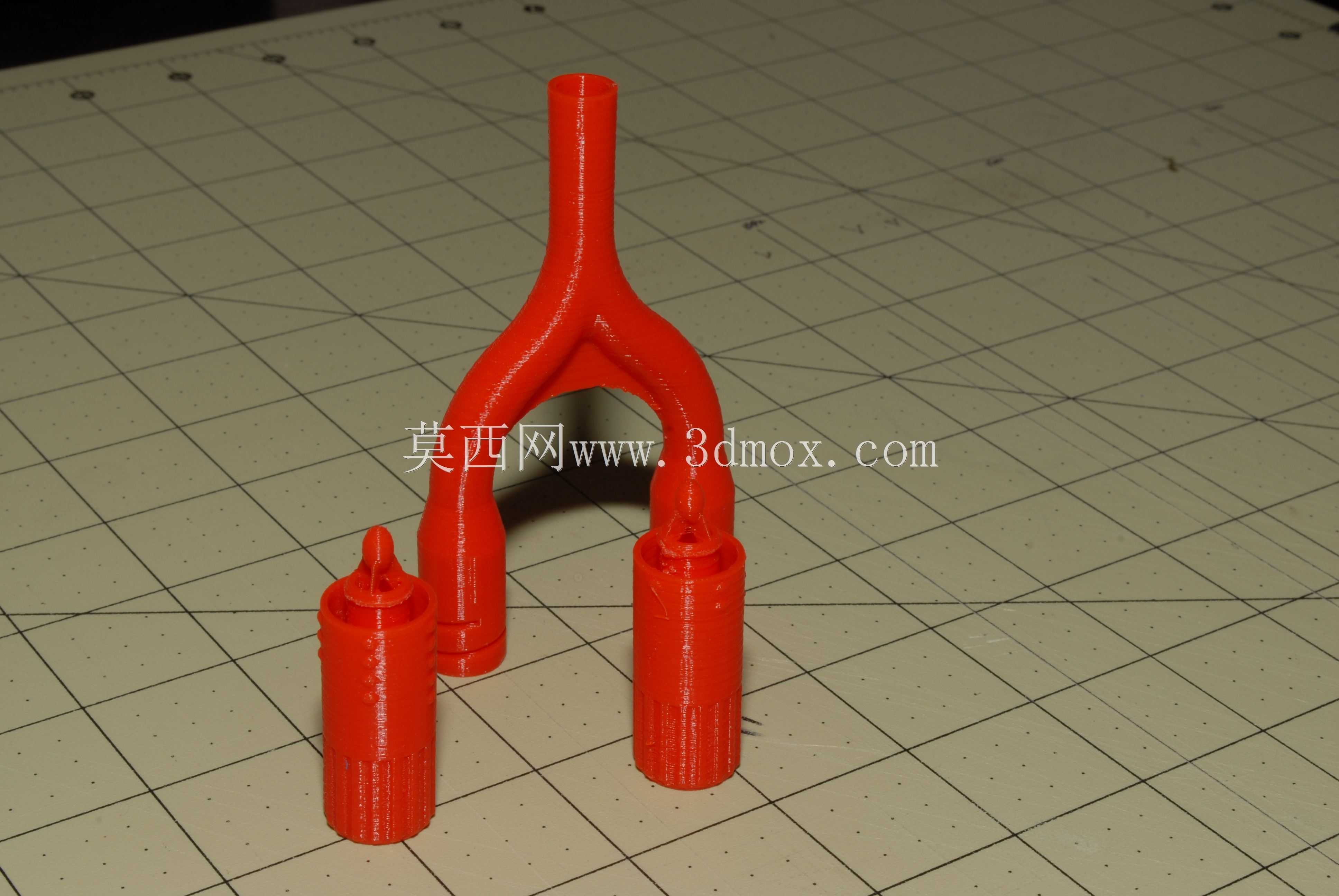

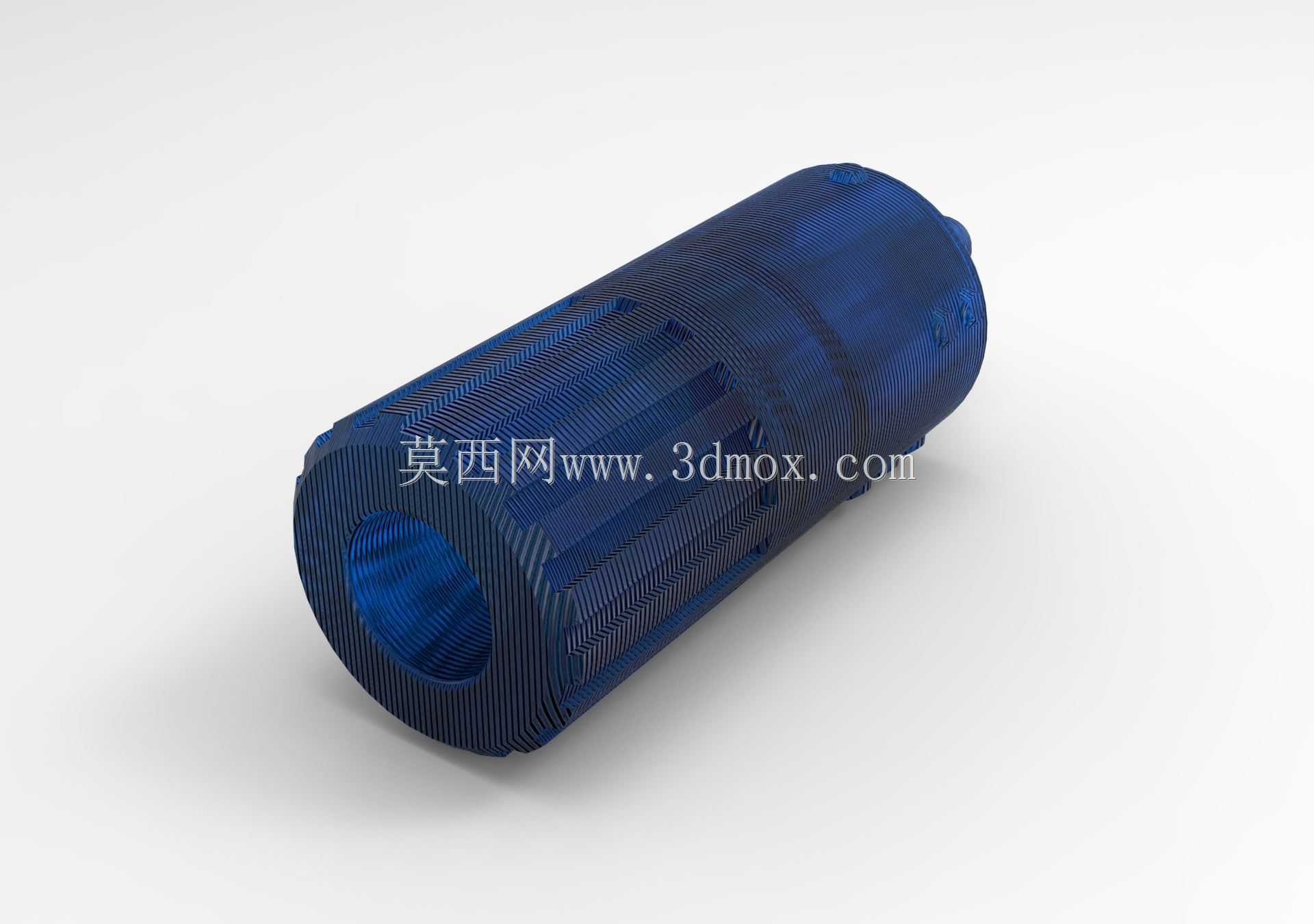

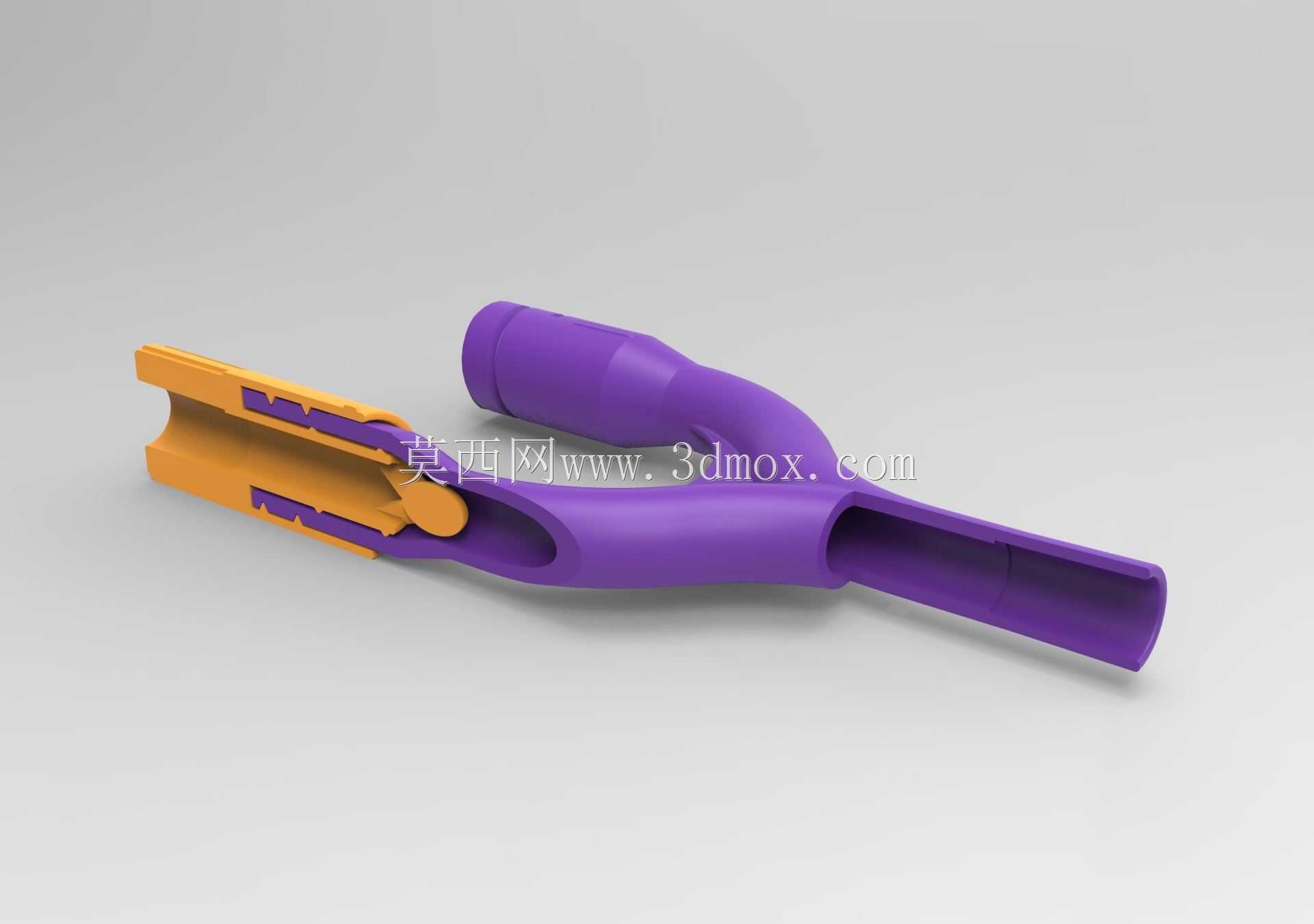

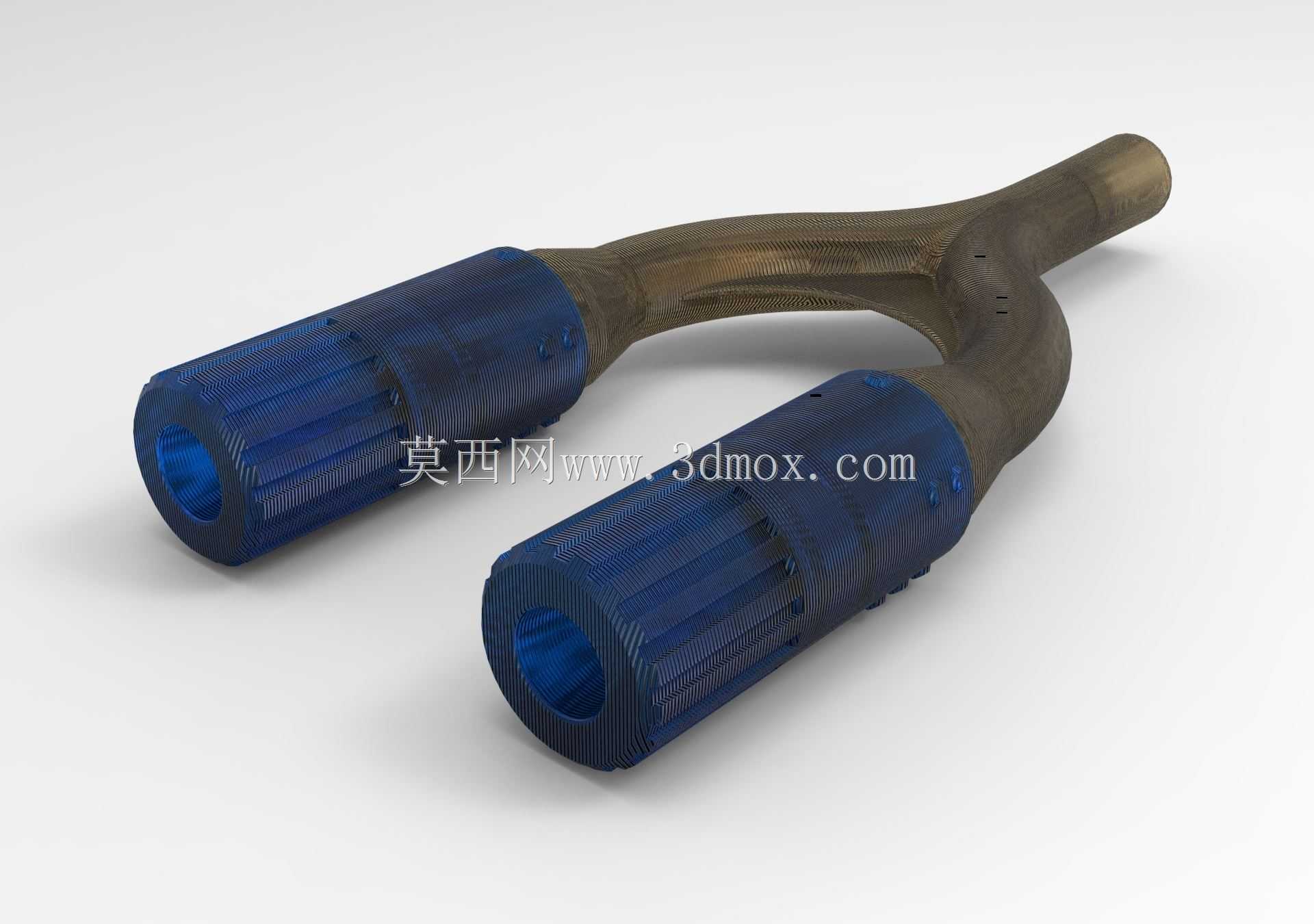

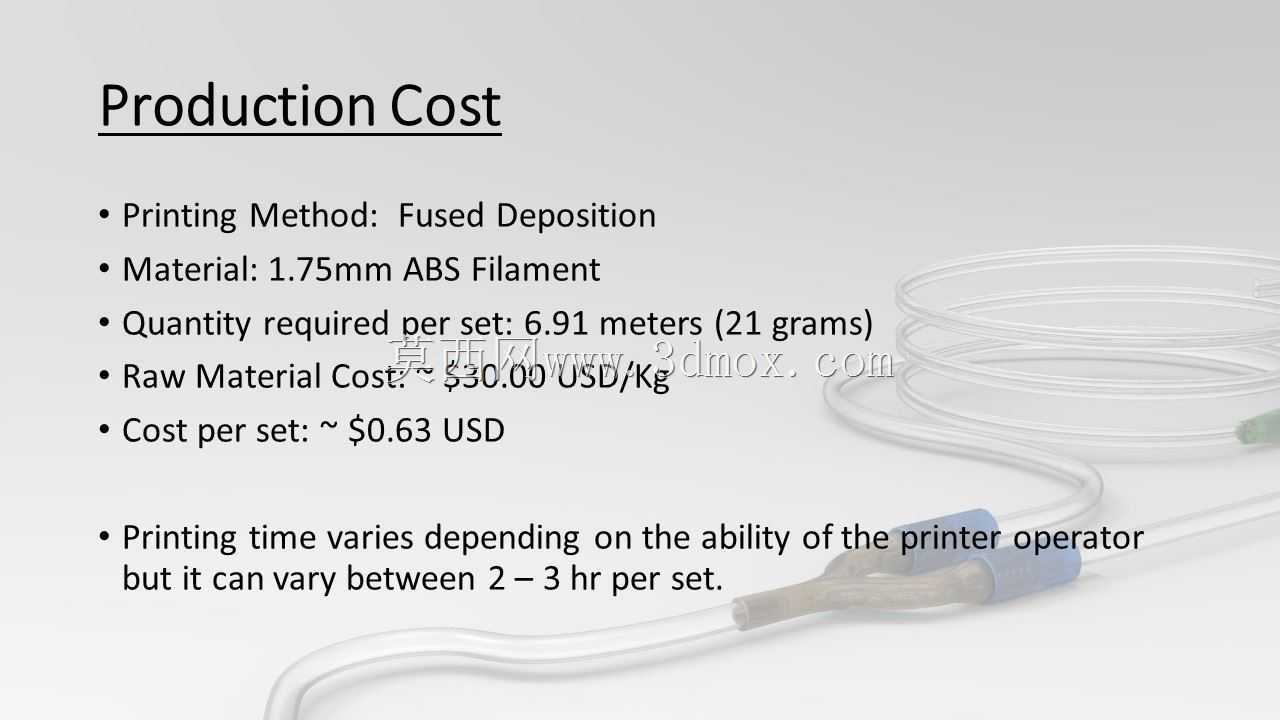

该设计考虑了FDM打印方法的局限性。最终打印不需要后期处理。FDM过程中的任何缺陷都将通过组装来打破。如附图所示，当零件以垂直方向打印时，不需要支撑材料。假设现场没有垫片材料可用。因此，该模型旨在通过使用两个内置接触带来限制氧气逸出。这是压降发生的区域，理论上应使氧气流通过节流阀出口流向套管供给管线的阻力最小的路径。氧气管插入进气口和排气口，而不是使用带刺配件。完全拧紧时，节流阀将允许其预期的最小流量。每逆时针旋转1/5圈，流量就会增加一个预定的体积阶跃。为了使该设计完全调谐并发挥功能，有必要在分离器进口处建立一个标准工作压力。然后，可最终确定计量特征尺寸，以获得精确的流量步骤
