达芬奇凸轮锤机械结构复原设计

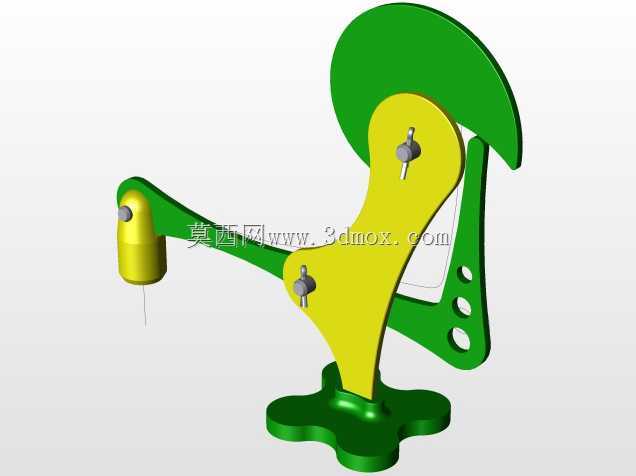

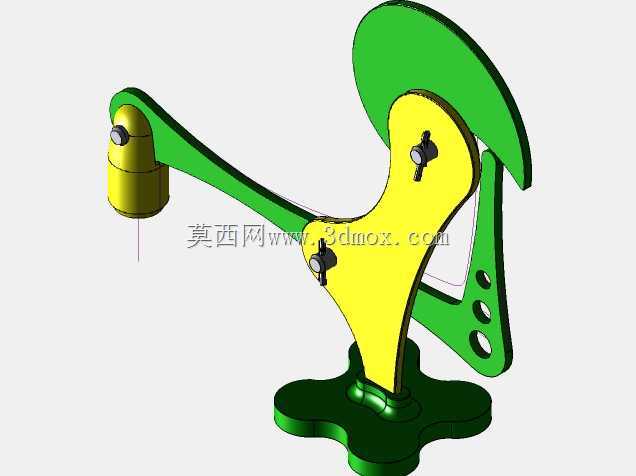

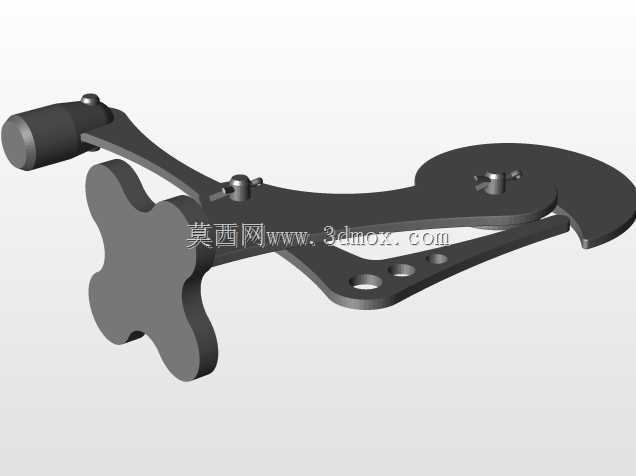

这套凸轮锤机构的核心逻辑是通过凸轮轮廓的曲线变化，将主动件的回转运动转化为摆杆的往复敲击动作，在早期的锻打、小型工件冲压、物料捣碎等场景中都能找到这类机构的应用雏形。从结构布局来看，整个机构的安装基准为底部的一体式支撑底座，底座预留了两个对称的安装孔位，可通过螺栓固定在工作台面或设备机架上，安装边界的长宽尺寸控制在紧凑范围内，不会占用过多的安装空间，适合作为小型工位的执行单元使用。设计过程中优先考虑了运动副的摩擦损耗控制，凸轮与摆杆的接触端面采用了圆弧过渡设计，避免线接触带来的应力集中问题，摆杆与底座的铰接位置采用了销轴配合的结构，销轴两端设置了限位挡边，防止运动过程中出现轴向窜动，保证传动精度的稳定性。从动端的锤头部分采用了可拆卸的连接结构，可根据实际敲击工况更换不同材质、不同重量的锤头，比如面对软质物料的捣碎作业可更换铜质锤头避免损伤物料，面对金属件的校直作业可更换淬火钢质锤头提升敲击力度。凸轮的轮廓曲线经过反复校核，在摆杆抬升阶段采用等速运动曲线保证抬升过程平稳无冲击，在下落阶段采用急回特性曲线，缩短空行程的时间占比，提升整个机构的作业效率。整个机构的传动路径没有冗余的传动零件，主动轴输入扭矩后直接驱动凸轮转动，省去了中间的齿轮减速环节，在低转速的作业场景下可直接连接低速电机或者手动驱动，适配多种动力输入场景。在实际的结构验证中，这套机构的摆杆摆动角度控制在合理区间内，不会出现过位卡死的问题，各运动部件之间预留了足够的装配间隙，即使在长时间连续作业的工况下，也不会因为热胀冷缩出现运动卡滞的情况。支撑部分的筋板结构采用了等强度设计思路，在摆杆受力最大的铰接位置加厚了支撑壁厚度，非受力区域做了减重开孔处理，既保证了整体结构的刚性，又控制了整体的重量，方便搬运和工位调整。从应用延伸的角度来看，这套机构的核心传动逻辑可以拓展到自动敲章机、小型锻打设备、坚果脱壳设备等多种需要周期性敲击动作的设备中，只需要根据具体的作业行程和敲击力度调整凸轮的轮廓曲线和摆杆的力臂长度即可快速适配，不需要对整体结构做颠覆性修改。
