风光互补分布式联合能源综合供能装置

　　这套联合能源综合系统的设计初衷，是解决无电网覆盖区域的小功率持续供能问题，常见应用场景包括偏远山区的环境监测站点、海岛小型气象观测站、牧区零散住户的基础供电、航道小型航标灯供能，以及户外临时作业点位的自持供电需求，整套装置不需要依赖外部电网输入，可独立完成风能、太阳能的能量捕获、转换与稳压输出，适配低功耗直流负载的长期使用需求。

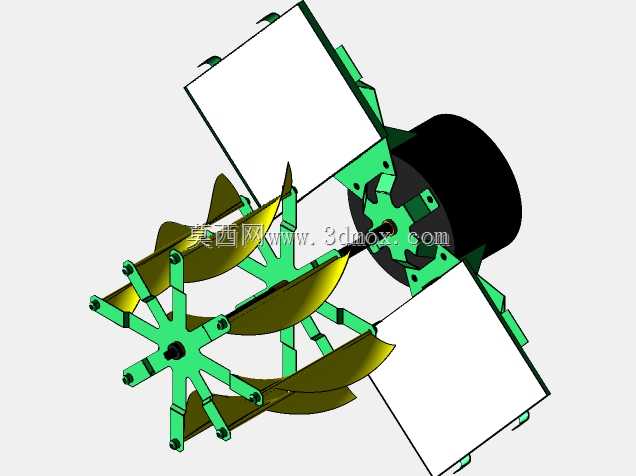

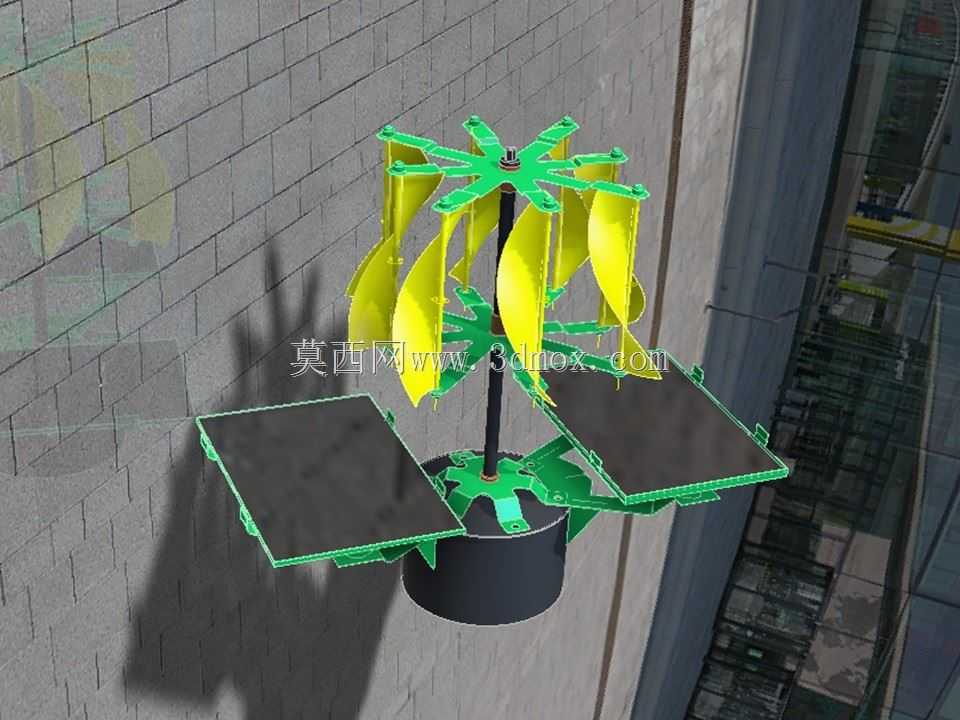

　　从结构布局来看，装置上部采用双层垂直轴风轮设计，区别于传统水平轴风机需要对风调整朝向的结构，垂直轴风轮可捕获任意方向的来风，在紊流较多的近地面、山地、建筑周边区域的风能捕获效率更稳定，不会因为风向频繁变化出现偏航损耗。风轮叶片采用曲面兜风结构，启动风速阈值更低，在每秒2米左右的微风条件下即可启动转动，适配国内大部分区域的近地面风资源条件。风轮下方的支撑横臂上对称布置两块光伏组件，组件采用倾斜安装角度，可根据部署区域的纬度调整倾角，最大化接收太阳辐照，同时光伏组件的布置位置避开了风轮的转动扫掠区域，不会出现风轮转动遮挡光伏板的问题，也避免了长期运行中叶片剐蹭光伏板的风险。

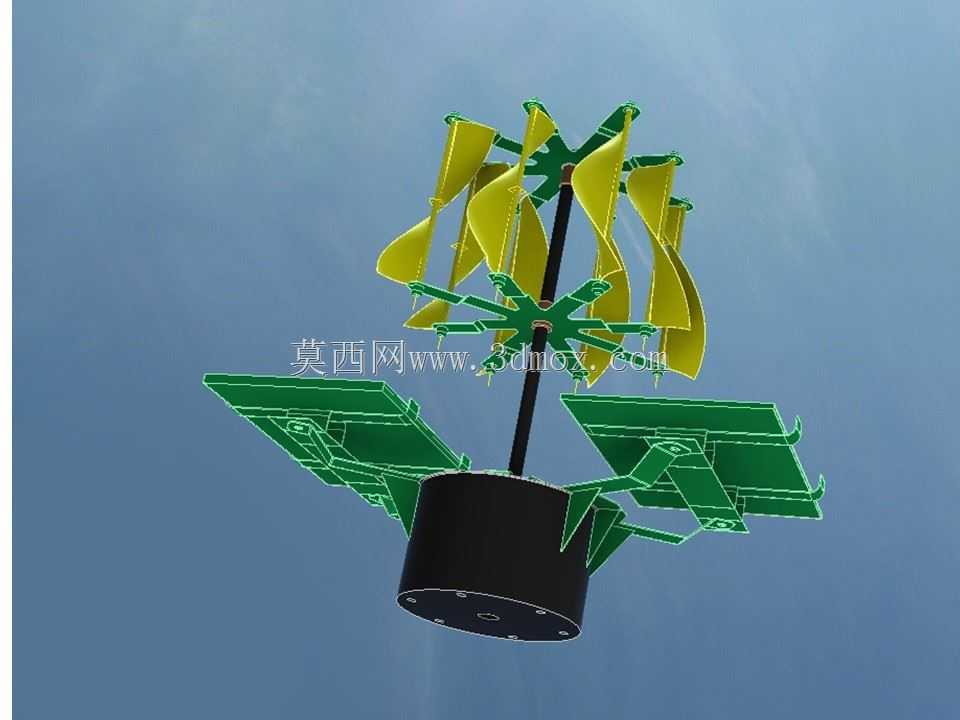

　　整套装置的核心转换与控制部件全部集成在底部的圆柱形基座内，基座内部集成了风能整流模块、光伏MPPT控制模块、储能电池仓以及稳压输出端口，外部做了密封防水处理，可适应户外雨雪、沙尘环境下的长期运行，不需要额外搭建外置的控制机柜，减少了现场安装的工程量。基座底部预留了标准法兰安装孔位，可直接固定在水泥基础、钢管立杆或者预制的安装平台上，安装边界要求平整硬化的基础面直径不小于基座直径的1.5倍，基础承重满足整套装置重量的3倍以上即可，不需要做特殊的地基处理，大幅降低了偏远区域的部署施工难度。

　　设计过程中充分考虑了不同场景的适配性，风轮与光伏支架全部采用模块化拼接结构，所有连接部位采用标准紧固件装配，不需要现场焊接作业，普通施工人员借助常规扳手即可完成整套装置的组装，单套装置的组装时长可控制在2小时以内。风轮叶片采用轻质高强度复合材料制作，转动过程中的动平衡经过校准，运行振动量小，不会因为长期振动出现紧固件松动的问题，同时垂直轴风轮的转动噪音更低，在居民区附近部署也不会产生噪音干扰。

　　在功能逻辑上，整套系统可自动切换能量来源，白天光照充足时段优先使用光伏组件供电，同时将多余的电能存储到内置储能电池中；有风时段无论昼夜，风轮捕获的风能转换为电能后，优先供给负载，剩余电量补充储能电池；当无风无光照的极端天气条件下，自动切换到储能电池供电，保证负载的持续运行，整套系统的能量调度全部由内置控制器自动完成，不需要人工值守操作，降低了后期运维的人力成本。

　　从安装尺寸边界来看，整套装置的整体高度控制在2.2米以内，风轮转动的最大扫掠直径不超过1.2米，光伏组件展开后的最大宽度不超过1.6米，整体占地面积小，不会占用过多的部署空间，适合在空间狭小的山顶、岛礁、杆塔顶部等位置安装。所有外露的金属结构件都做了防腐喷塑处理，可适应沿海高盐雾、西北高沙尘、南方高湿度等不同气候区域的使用环境，结构设计寿命不低于15年，储能模块可根据使用需求灵活扩容，满足不同功率负载的供能要求。
