多层嵌套精密滚动轴承结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:224094
  • 多层嵌套精密滚动轴承结构设计
  • 多层嵌套精密滚动轴承结构设计
  • 多层嵌套精密滚动轴承结构设计
  • 多层嵌套精密滚动轴承结构设计

该多层嵌套滚动轴承结构,核心作用是为旋转轴系提供低摩擦径向支撑,同时约束轴的径向跳动,在重载、高同轴度要求的回转设备中可直接替代多组单列轴承的串联布置方案。从实际工况适配来看,这类结构常见于精密机床主轴、工业机器人关节、高精度回转工作台以及重型减速机的输入输出端,这些场景往往要求支撑部件在有限径向空间内承载更大载荷,同时保证回转过程的同轴度误差控制在极小范围。

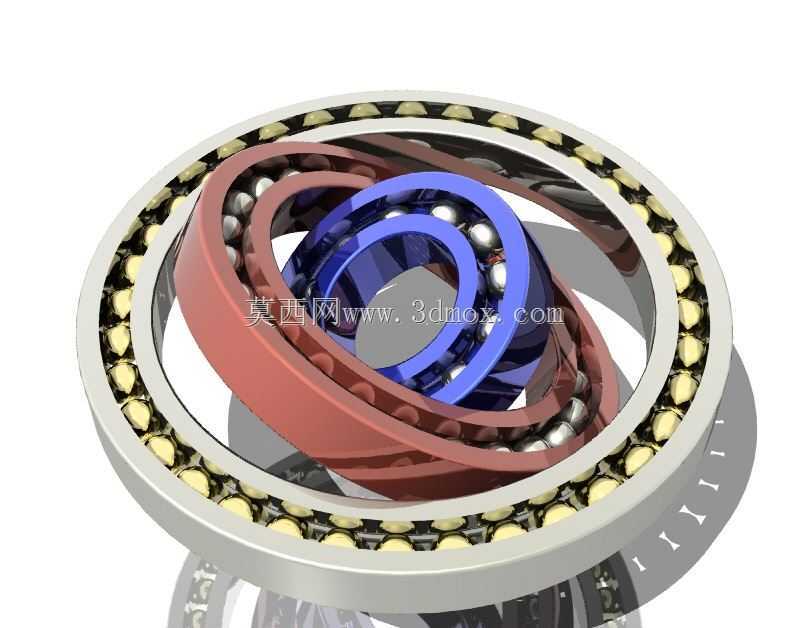

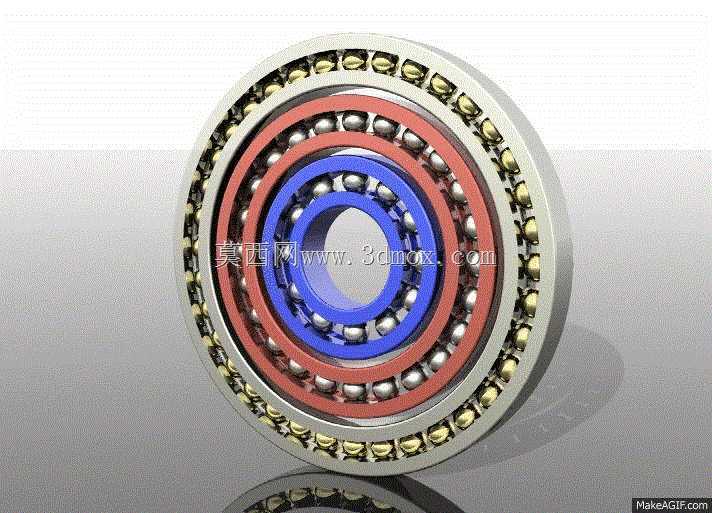

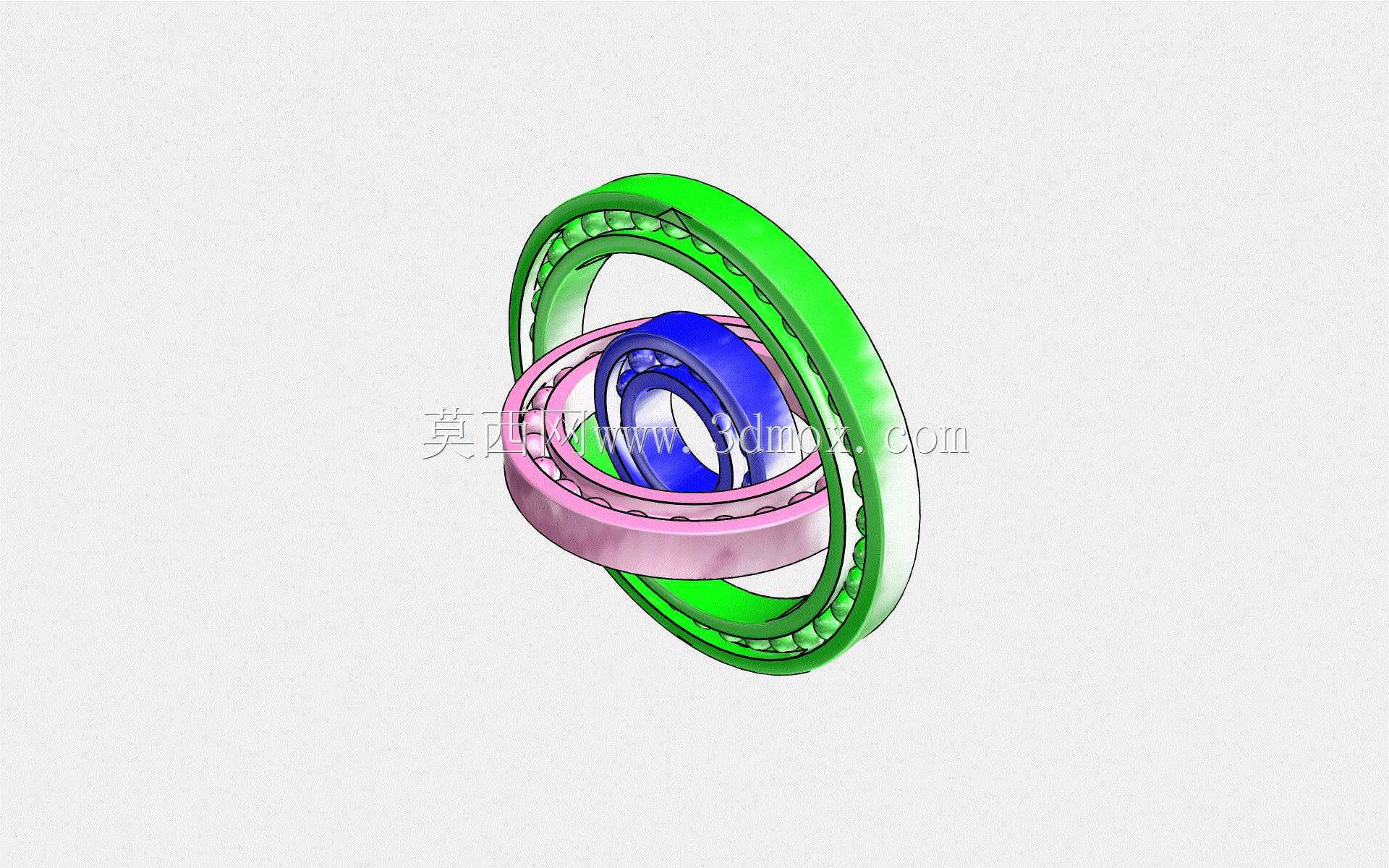

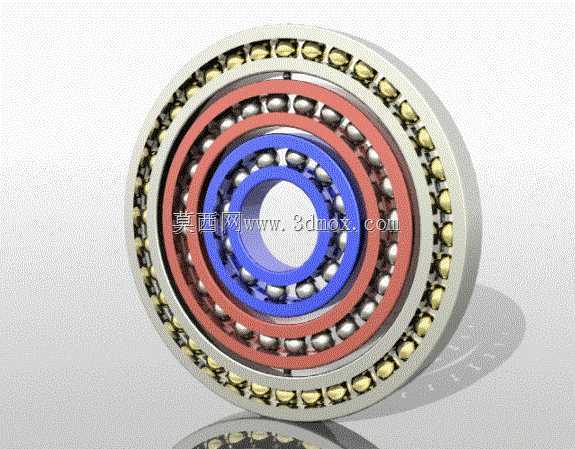

设计层面采用三层套圈同轴嵌套的布局,每层滚道内独立布置滚动体与保持架,相邻层套圈互为内外圈,最外层套圈可直接与设备轴承座孔过盈配合,最内层套圈的内孔与转轴形成配合,中间层套圈同时承担外层滚动体的内滚道与内层滚动体的外滚道功能,这种设计将单排轴承的点/线接触载荷分散到三层滚道上,相同径向尺寸下额定动载荷可提升数倍,同时各层滚动体的公转与自转相互独立,能有效抵消高速回转时的滚动体自旋滑动,降低发热与磨损。

建模过程中需严格保证各层套圈的同轴度基准统一,所有滚道的曲率半径需与对应滚动体直径匹配,滚道表面的粗糙度要求在建模阶段通过曲面连续性约束体现,避免出现局部曲率突变导致的应力集中。保持架采用兜孔等分结构,建模时需预留滚动体与兜孔的合理间隙,既防止滚动体在运转中相互摩擦,又避免间隙过大造成滚动体歪斜。

安装边界方面,外层套圈的外径与轴承座孔采用基孔制过渡配合,内层套圈内孔与转轴采用基轴制过渡配合,轴向可通过端盖或轴用弹性挡圈定位,安装时需采用热装工艺,避免直接敲击套圈导致滚道变形。各层套圈的轴向宽度保持一致,整体安装后轴向定位端面的平行度需符合回转支撑的通用公差要求,多层结构的轴向累积间隙需在装配时通过配磨调整垫片控制,防止运转过程中出现轴向窜动。

从选型适配角度,该结构可根据实际载荷大小调整每层滚动体的数量与直径,重载工况下可将滚动体替换为圆柱滚子以提升线接触承载能力,高速工况则可采用陶瓷滚动体降低离心力影响,建模时参数化的布局可快速修改尺寸适配不同轴径与安装空间,无需重新搭建整体装配逻辑。
