AR22口径步枪A3平顶上机匣结构

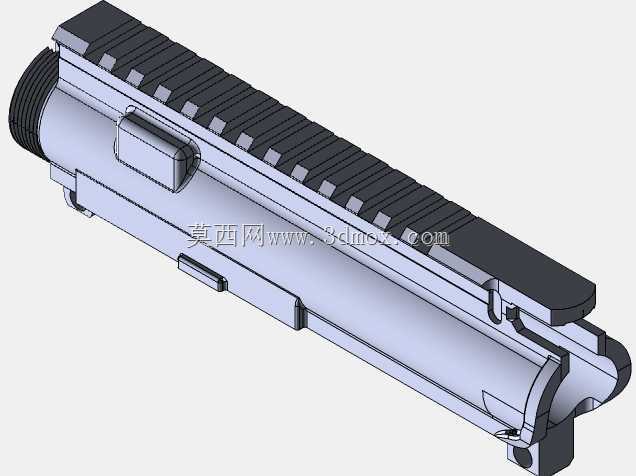

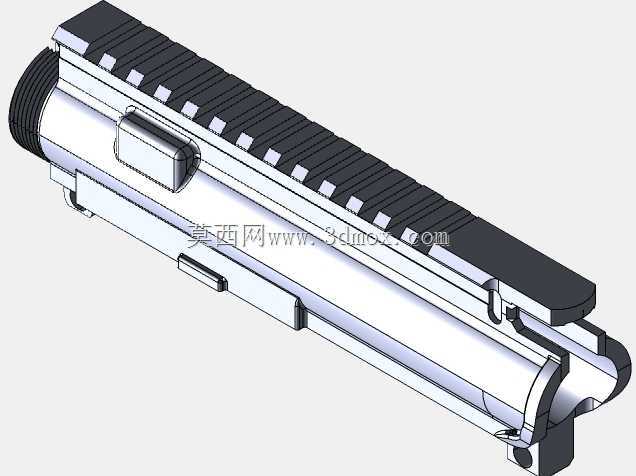

该模型呈现的是.22LR口径AR系步枪A3构型上机匣总成，核心作用是为自动机往复运动提供封闭导向空间，同时作为枪管节套、拉机柄、抛壳挺、护手及瞄准附件的安装基体。上机匣内部加工有枪机导轨槽，与枪机框两侧凸缘形成滑动配合，导轨的平行度直接决定自动机循环的顺畅度；若导轨间隙过大，枪机闭锁时会出现偏摆，造成击针打击底火的同心度下降，进而引发发火不良问题。前端预留枪管节套安装孔与锁紧定位面，孔位同轴度需控制在0.02mm以内，否则枪管装配后会出现指向偏移，影响远距离射击精度。

顶部采用全长皮卡汀尼导轨设计，导轨截面为标准梯形齿结构，齿距、齿宽均符合战术附件安装规范，可直接串列安装光学瞄准镜、红点镜、增倍镜及折叠机械瞄具，无需额外加装转接桥。导轨与机匣本体采用一体化建模，避免分体式导轨因连接螺钉松动造成的瞄准点漂移。侧面预留拉机柄让位槽与辅助推机柄安装位，适配AR标准操作构件的装配空间。

设计过程中优先控制安装边界尺寸：机匣总宽度需匹配标准AR下机匣的连接销孔位，前后两个连接销的孔距严格遵循通用规格，保证与市售下机匣完全互换；前端外圆直径适配对应口径的护手锁紧螺母，内壁抛壳窗位置做扩腔处理，为.22LR弹壳抛出预留足够翻转空间，避免出现卡壳故障。模型省略了防尘盖等非核心凸起结构，表面保持平整，既降低了3D打印的支撑用量，也便于后期进行表面阳极氧化或Cerakote涂层处理。

从实际应用场景来看，该结构多用于民用运动步枪的改装与自制项目，.22LR弹药后坐力极低，配套的上机匣可直接适配标准AR下机匣，降低了射击训练的弹药成本。建模时需重点关注壁厚控制：机匣主体受力部位壁厚不小于3mm，导轨根部做圆角过渡以消除应力集中，非受力区域可适当减薄以控制整体重量。内部自动机通道需预留0.15mm的配合间隙，既保证枪机框滑动无卡滞，又不会因间隙过大造成晃动。
