复古木质结构脚踏式传动锻锤装置

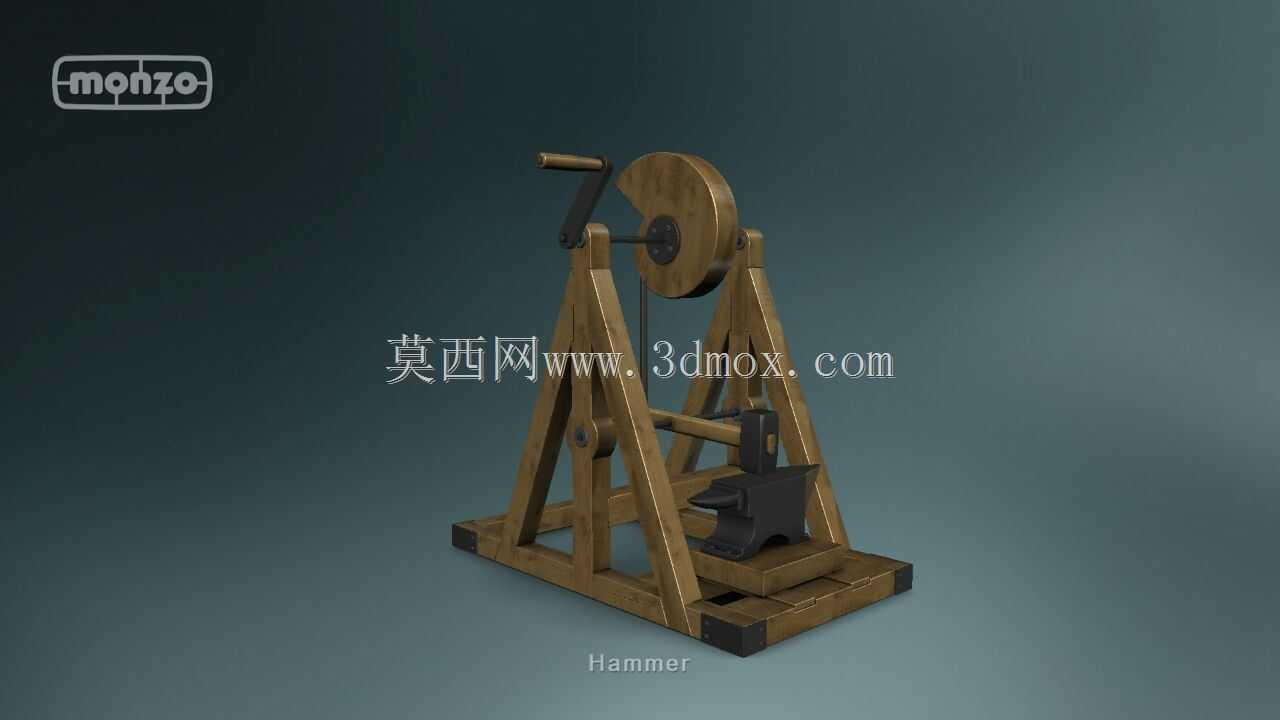

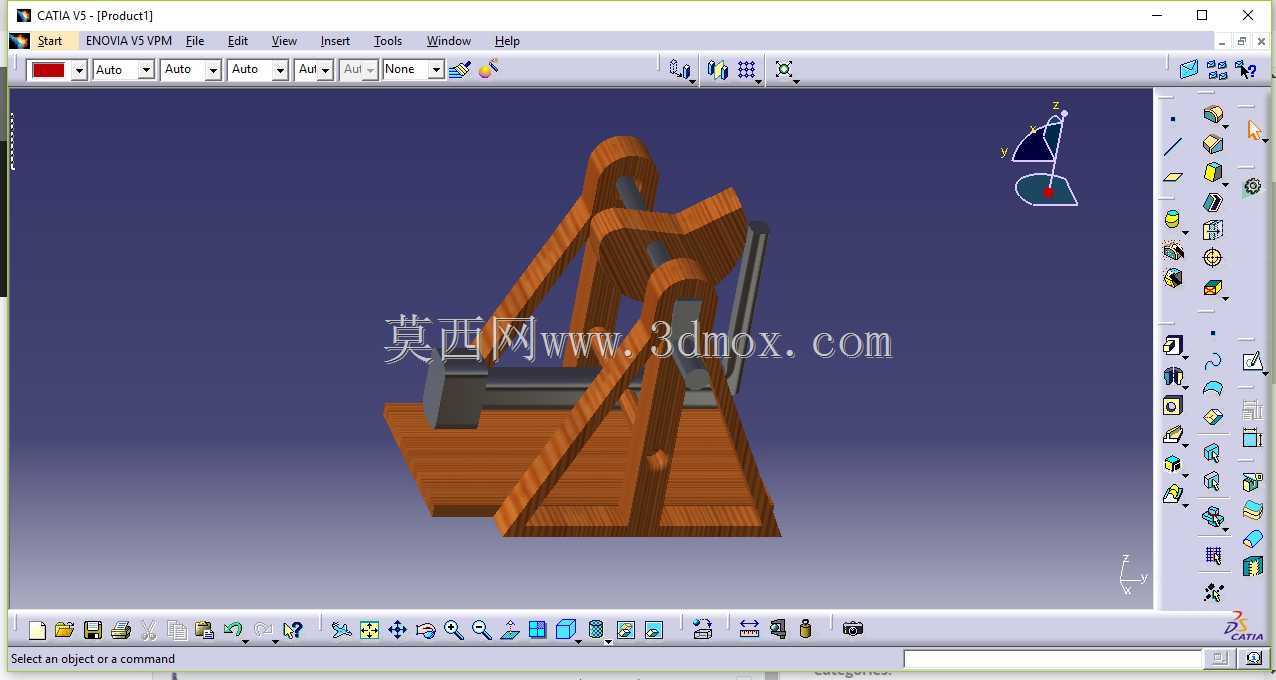

这套锻锤装置的整体框架采用三角稳定支撑结构，所有承重杆件均为实木方料拼接，节点处通过销轴铰接，既保留了传统木工构架的装配逻辑，也满足锻打工况下的抗侧向载荷要求。底部为整板式实木基座，基座四角嵌有金属包边，既可以分散锤击产生的瞬时冲击力，也能避免长期作业中木质基座边缘出现劈裂。设备的动力输入侧设置大直径带轮与手摇柄，轮盘通过偏心轴连接下方的锤杆传动机构，转动手轮即可带动锤体做上下往复运动，无需额外配置电力驱动，适合无供电的野外作业场景或者传统手工工坊的小批量锻打作业。从安装边界来看，整台设备的占地投影集中在基座范围内，机架向上收拢形成三角支撑，上部轮盘的外伸尺寸小于基座宽度，作业时无需额外预留过多侧向操作空间，仅需在正面预留操作人员站位、侧面预留手轮操作空间即可。锤体正下方配置独立砧座，砧座与机架采用分体式设计，锤击产生的振动直接通过砧座传导至地面，不会带动机架整体共振，这种分体隔振思路能有效降低铰接销轴的磨损速度，延长整机的服役周期。设计过程中，传动轮的偏心距直接决定锤体的行程，偏心距过小会导致锤击力度不足，过大则会增大手轮的操作扭矩，因此建模时需要反复匹配偏心轴位置与锤杆长度的比例关系，保证人力输入的扭矩处于舒适区间。木质杆件的截面尺寸也经过受力校核，主支撑斜杆承受锤击反力带来的压应力，横向连接杆件主要承担拉力，不同位置的杆件根据受力方向选用对应材质的木料，金属销轴的配合间隙控制在合理范围，既保证转动灵活，又不会出现过大旷量。这类装置目前主要应用于传统铁艺工坊的小件锻打、手作刀具的初锻成型、金银铜器的手工整形，也可作为科普教具展示早期轮轴传动与杠杆增力的机械原理，建模时完整还原了所有铰接点的装配关系，可直接用于运动仿真验证，也能为小型人力锻打设备的改良设计提供结构参考。
