风冷式汽车前轮盘式制动机构设计

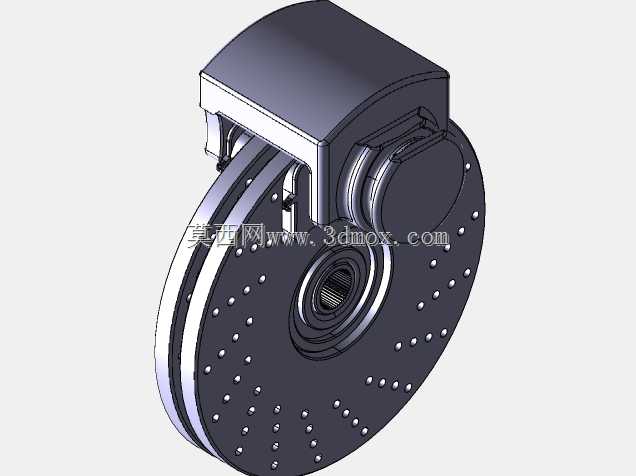

　　在乘用车与轻型商用车的底盘制动系统布局中，前轮承担了整车70%以上的制动负荷，前制动机构的散热能力、制动力矩输出稳定性、安装适配性直接决定了整车制动安全边界。这套风冷式前盘式制动机构，针对城市道路频繁启停、山区长下坡连续制动的工况做了针对性结构优化，区别于传统实心盘制动结构，其制动盘采用通风道式夹层设计，制动盘摩擦面均匀分布径向散热通孔，车辆行驶过程中气流可顺着通风道与散热孔快速带走摩擦产生的热量，避免连续制动工况下制动盘温度过高引发的热衰退现象，保障制动力矩输出的线性度。

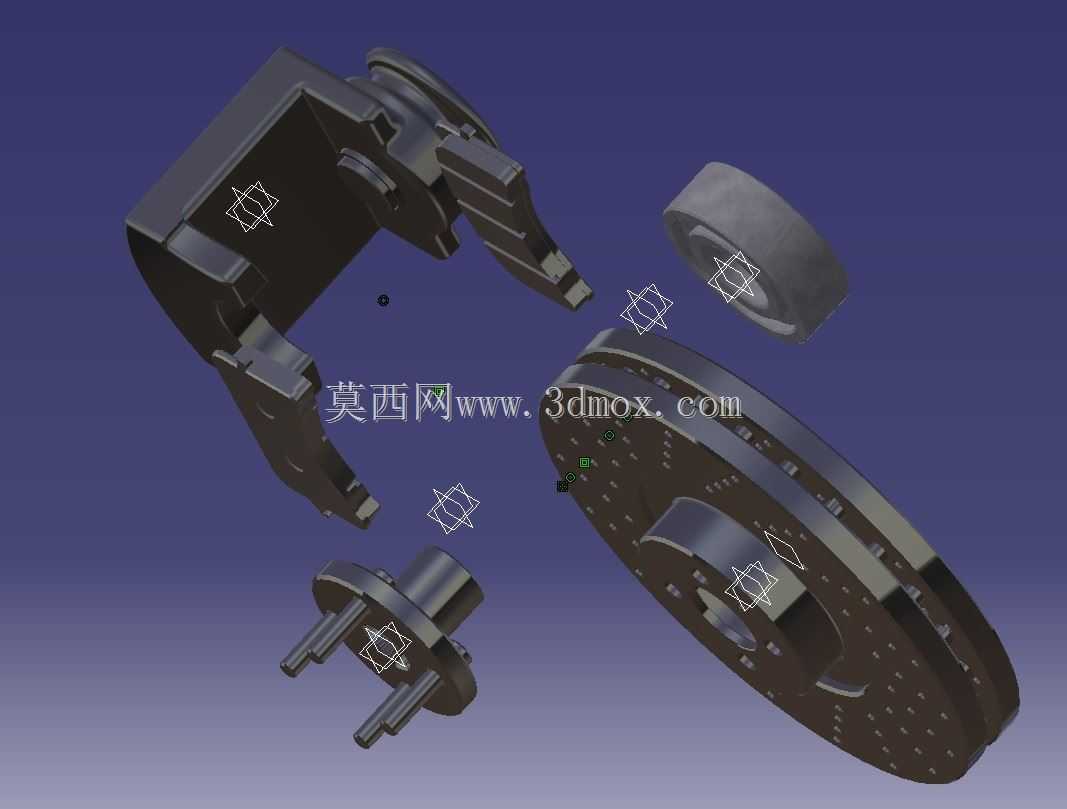

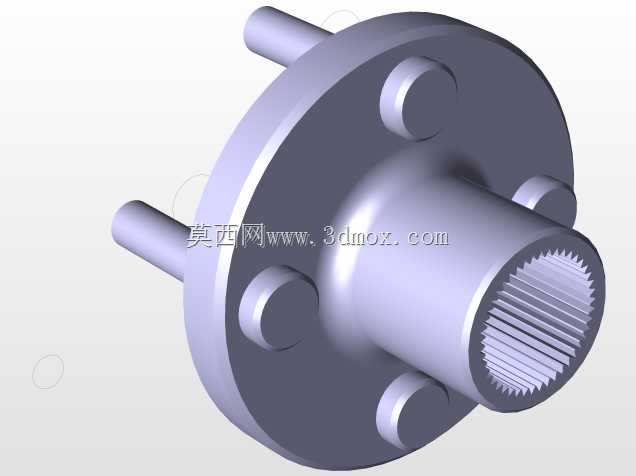

　　从实际装车适配角度看，该制动机构采用浮动式卡钳布局，卡钳支架与转向节的安装孔位按照主流A级乘用车的轮边安装边界设计，制动盘中心花键孔可直接与前轮轮毂轴头配合，无需额外加装转接法兰，安装时仅需保证制动盘端面跳动量控制在0.05mm以内，卡钳与制动盘的单侧间隙保持在0.1-0.2mm区间，即可避免制动拖滞、偏磨等常见问题。制动盘的有效摩擦半径经过力矩匹配计算，可适配15-17寸轮毂的安装空间，卡钳本体的外侧轮廓与轮毂辐条内侧预留了不小于5mm的安全间隙，避免转向过程中发生运动干涉。

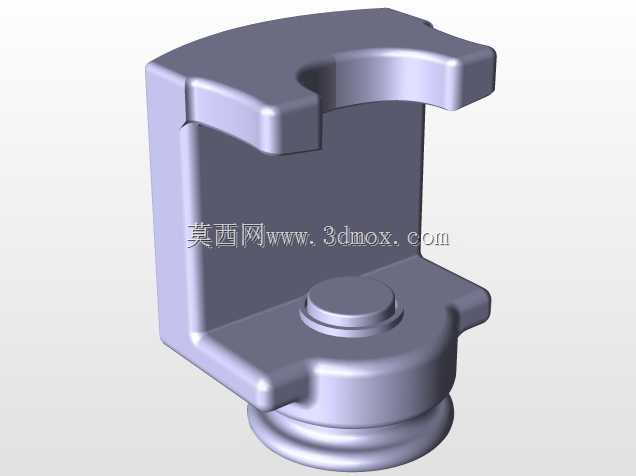

　　结构设计层面，卡钳的活塞腔采用单活塞大直径布局，相比多活塞小直径结构，其液压响应速度更快，制动踏板的脚感反馈更直接，活塞密封圈采用矩形截面橡胶圈，兼具密封与活塞回位功能，解除制动时活塞可自动回位0.1mm左右，保证摩擦片与制动盘之间的合理间隙，减少行驶过程中的不必要摩擦损耗。摩擦片背板设置有防震消音片，可降低制动过程中产生的高频振动与异响，摩擦片的磨损极限位置设置有机械报警片，当摩擦片磨损到剩余厚度3mm时，报警片会与制动盘摩擦发出尖锐提示音，提醒使用者及时更换摩擦片。

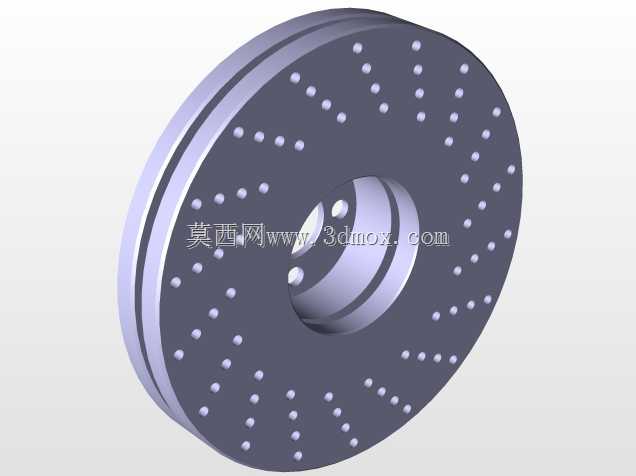

　　散热结构的设计细节上，制动盘内部的通风道采用径向直叶片布局，相比弯曲叶片结构，其铸造工艺性更好，通风道的截面尺寸经过流场仿真优化，在车辆时速60km/h的行驶状态下，通风道内的空气流速可达到12m/s以上，可将制动盘的最高工作温度控制在350℃以内，远低于普通实心盘的连续制动工作温度，有效减少制动盘高温变形、摩擦片热分解等故障概率。制动盘的摩擦面采用灰铸铁材质，表面经过淬火处理，硬度控制在HB180-220区间，保证摩擦系数的稳定性与耐磨性能，卡钳本体采用球墨铸铁铸造，强度可承受15MPa以上的制动液工作压力，满足紧急制动工况下的强度要求。

　　在实际装车调试过程中，该制动机构的制动力矩输出特性与ABS系统的轮速传感器匹配度良好，制动过程中制动力增长平稳，无突兀的力矩突变点，可减少紧急制动时车轮抱死的概率。日常维护层面，卡钳的放气螺钉设置在卡钳本体最高位置，更换制动液时可顺利排出管路内的空气，摩擦片的更换无需拆卸整个卡钳本体，仅需拆下卡钳导向销即可取出旧摩擦片完成更换，维护操作便捷。整套机构的运动件均做了防锈处理，导向销表面镀有硬铬层，可避免泥水侵入导致的卡钳回位不良问题，适应多雨、多尘的复杂行驶环境。
