航空轻量化铰接轴承支撑支架

项目分类:3D模型 发布时间:2021-08-09 ID:224164
  • 航空轻量化铰接轴承支撑支架
  • 航空轻量化铰接轴承支撑支架
  • 航空轻量化铰接轴承支撑支架
  • 航空轻量化铰接轴承支撑支架
  • 航空轻量化铰接轴承支撑支架
  • 航空轻量化铰接轴承支撑支架
  • 航空轻量化铰接轴承支撑支架

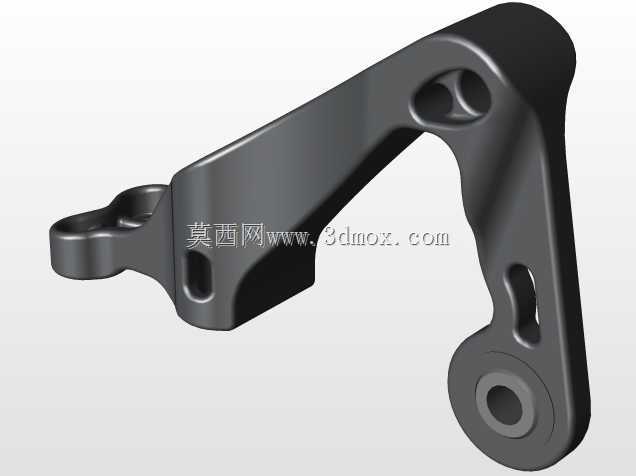

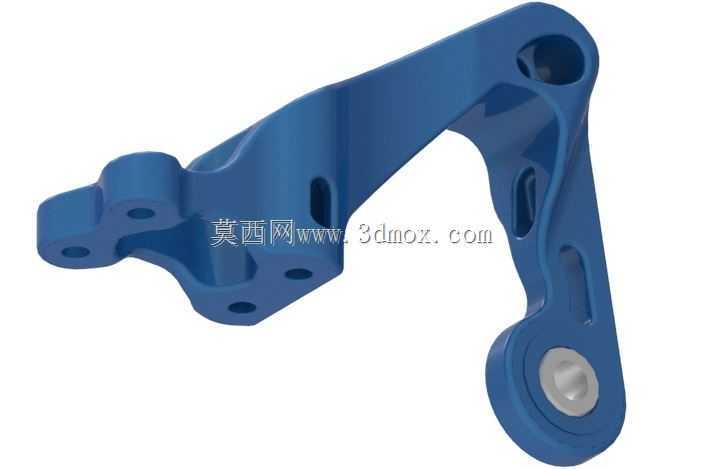

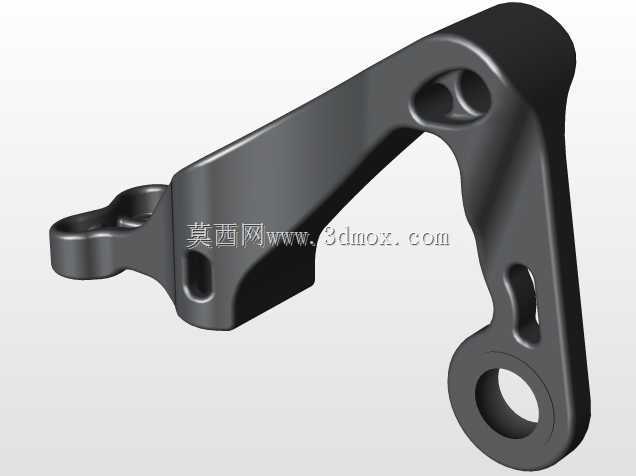

该零件用于飞机操纵或作动系统中的铰接传力路径,承担轴承定位、载荷传递与安装连接功能。支架一端设置轴承容纳孔,用于支撑旋转或摆动关节,另一端通过两个并列安装孔与机体结构或相邻构件固定,中部狭长连接臂在两点之间形成稳定的力流通道。实际装机时,轴承孔需与销轴、衬套或关节轴承配合,安装孔则需匹配对应螺栓规格与安装面平面度,因此两孔中心距、孔径公差、端面垂直度以及支架整体厚度都会直接影响装配后的转动灵活性与连接可靠性。

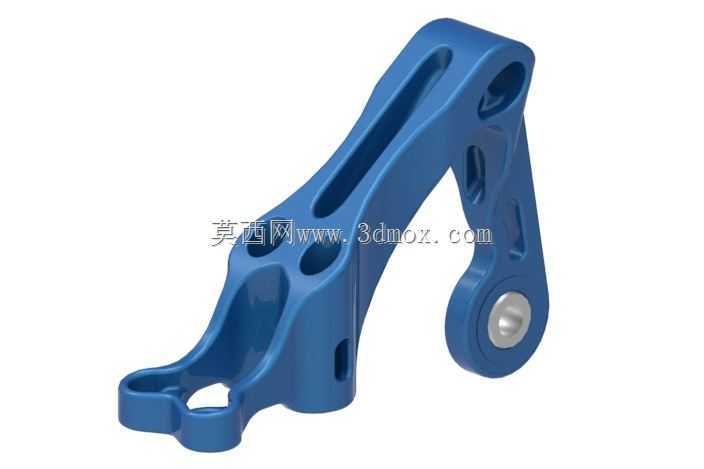

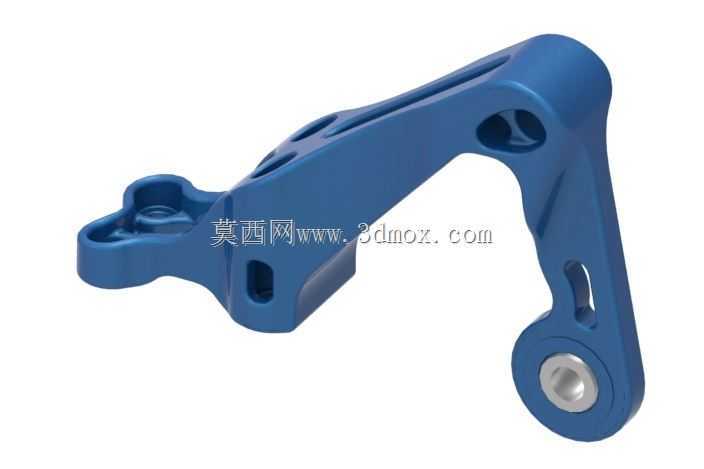

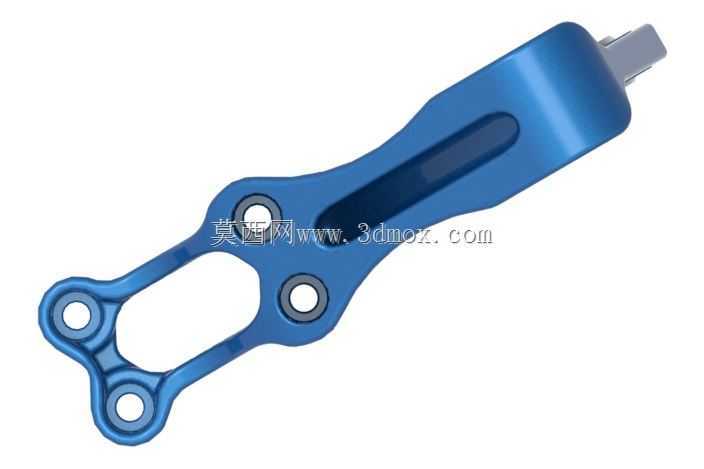

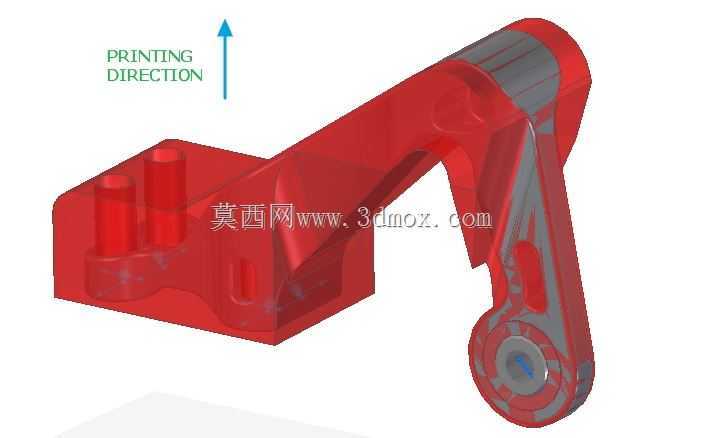

从结构形态看,零件采用一体式弯折臂布局,主体沿载荷方向延伸,并在侧面开设长圆形减重槽,局部设置凹腔与加强过渡。这样的处理并非单纯追求外观,而是在弯曲、拉伸和局部挤压共同作用下,将材料集中布置在高应力区域,同时削减低贡献区域的实体体积。轴承座外圈保留较厚环形壁面,以承受径向载荷和微动磨损;安装端形成双耳式连接区域,可提高螺栓连接的抗倾覆能力;臂身与两端交接处均采用圆滑过渡,避免尖角造成的应力集中。

设计这类航空支架时,需要先明确铰接点的运动范围、传力方向和周边包络,再反推支架外形。轴承孔位置决定关节轴线,安装孔位置决定与基体的配合边界,两孔之间的臂长和弯折角度则决定零件能否在有限空间内避让相邻管路、拉杆和蒙皮结构。若安装边界紧张,支架外轮廓必须随周围构件形状收窄;若承受交变载荷,则应在轴承座根部、安装孔周边和臂身过渡区增加截面高度或圆角半径。

模型还体现了较明确的拓扑优化思路:在不改变主要连接接口的前提下,通过挖空、开槽和薄壁加强形成非对称截面,使零件在满足刚度要求的同时降低质量。对于航空零部件而言,这种质量控制直接关系到整机重量分配和燃油效率,但减重不能以牺牲孔位变形量为代价。轴承孔在受载后的椭圆变形、安装面的局部压陷以及支架整体侧向摆动,都应在结构校核中重点关注。

从制造与检验角度看,该类支架适合采用锻造或精密铸造毛坯后再进行机加工,轴承孔、安装孔及贴合面通常需要二次加工以保证尺寸一致性。成品检验时应核对孔距、孔径、同轴度、端面跳动和关键壁厚,尤其要确认减重槽边缘无裂纹、折叠或刀痕残留。维护场景中,支架还需便于目视检查和轴承更换,因此轴承座开口方向、安装螺栓操作空间以及与周边构件的间隙都应在结构布置阶段预留充分。
