通用电气模块滑动式快速连接结构

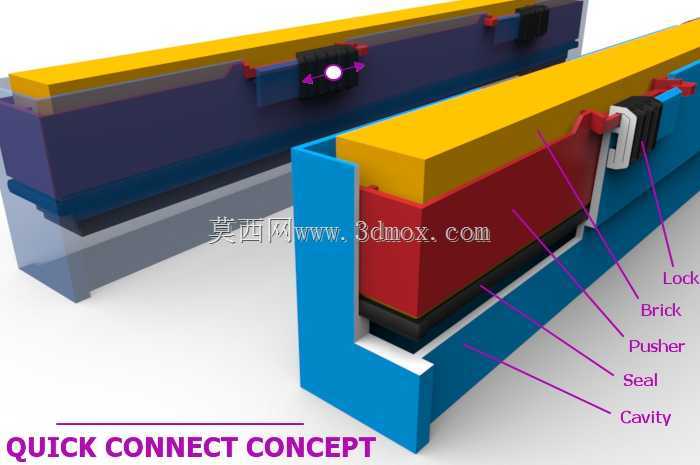

　　这套快速连接结构主要面向模块化电气柜体、分布式电气单元的快装场景，解决传统螺栓固定接线、模块拼接耗时久，现场拆装维护效率低的痛点，在工业控制柜拼装、模块化储能单元接驳、低压配电模块快速更换这类需要频繁拆装模块的场景下，能大幅缩减现场作业时长，降低对操作人员的技能要求。整套结构采用四组滑动锁作为核心锁紧部件，锁紧动作通过推杆传递压力，推杆的行程设计刚好能让硅橡胶密封件达到设计压缩量，既不会因为压力不足导致密封失效、防护等级不达标，也不会因为压力过大造成密封件永久压缩变形，缩短使用寿命。结构的核心受力部件采用PA6添加25%玻璃纤维的材质，兼顾刚性与韧性，反复插拔锁紧过程中不会出现开裂、塑性变形的问题；

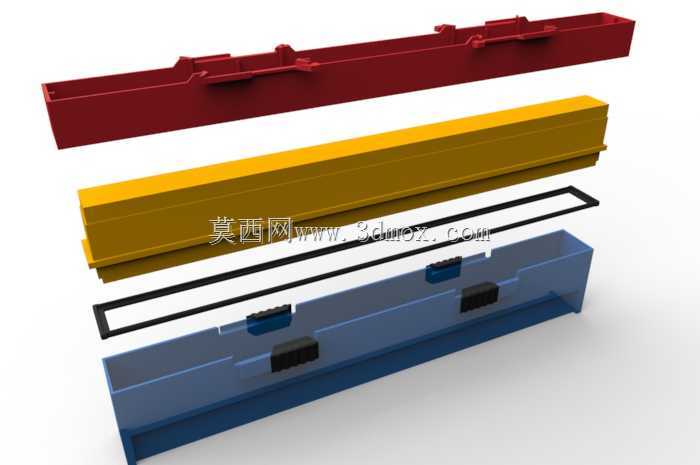

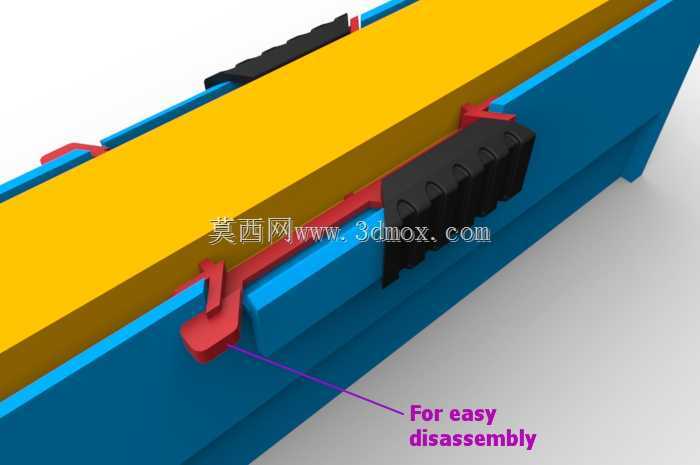

　　与密封件接触的型腔部分采用注塑ABS材质，表面粗糙度控制在Ra1.6以内，避免划伤密封件导致密封失效；被连接的砖块式模块主体采用聚氨酯硬质发泡材质，重量轻且绝缘性能优异，适配电气场景的绝缘要求；密封件采用注塑硅橡胶材质，邵氏硬度控制在50度左右，兼顾密封贴合度与抗老化性能。设计过程中优先考虑了无工具操作的需求，整个锁紧与解锁过程不需要额外工具，操作人员手动推动滑动锁即可完成模块的固定与拆卸，模块本体上不需要额外加工螺纹孔、安装孔位，避免了开孔破坏模块自身的绝缘层与防护结构。安装边界上，整套连接结构的外轮廓完全贴合模块侧边，不会额外占用模块的安装排布空间，相邻模块拼接后缝隙控制在0.5mm以内，配合密封件的压缩量，

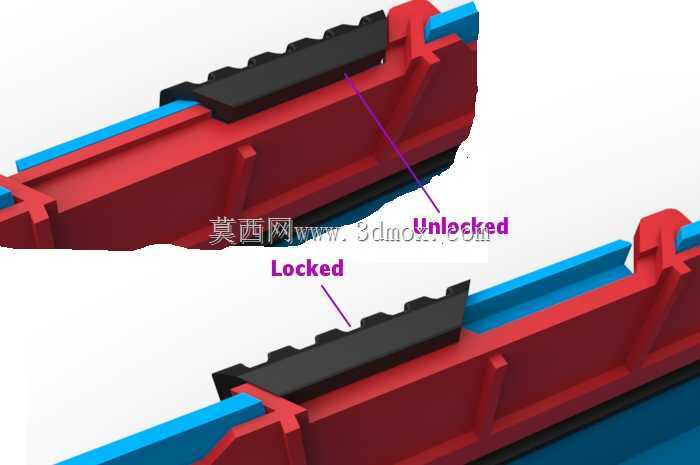

　　能达到IP65级别的防护要求，适配多粉尘、有淋水的工业现场环境。滑动锁的行程做了硬限位设计，推到锁紧位置后会有明显的到位反馈，避免操作人员未推到位导致连接松脱；解锁方向与锁紧方向相反，且设置了防误触的阻尼结构，日常运行中不会因为设备振动导致锁具自行松脱。型腔的尺寸公差按照IT7级精度设计，与模块的定位凸台配合后，能保证相邻模块的导电触点精准对齐，不会出现错位导致的接触不良问题，连接完成后模块之间的接触电阻稳定在毫欧级，不会因为连接松动出现发热打火的隐患。
