点44马格南转轮手枪结构造型

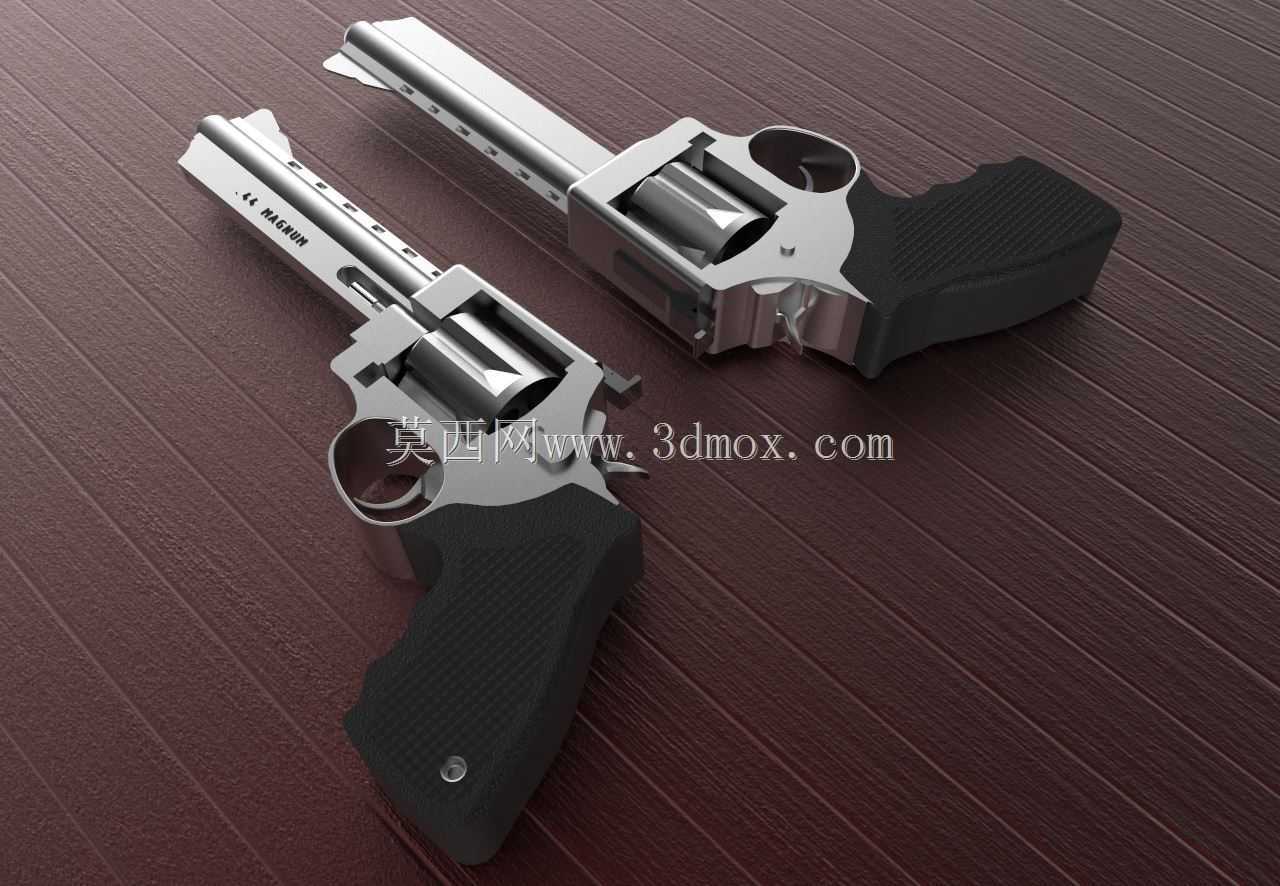

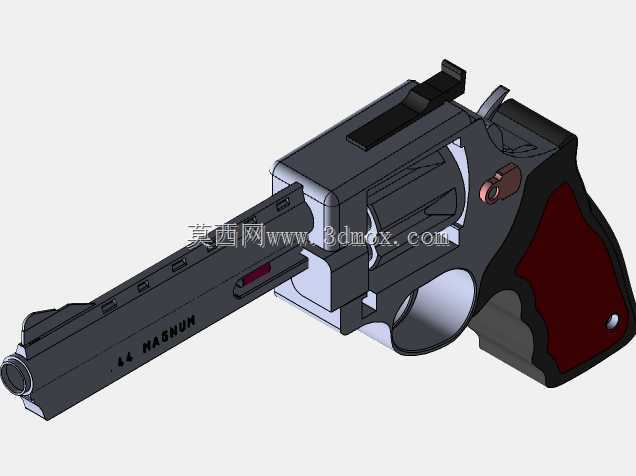

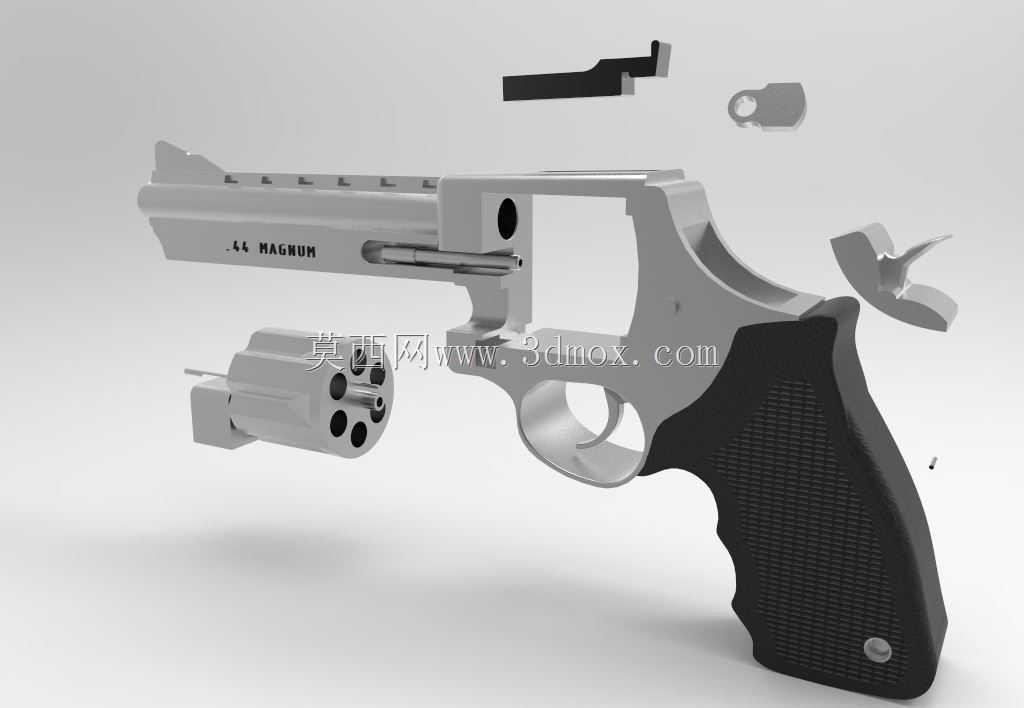

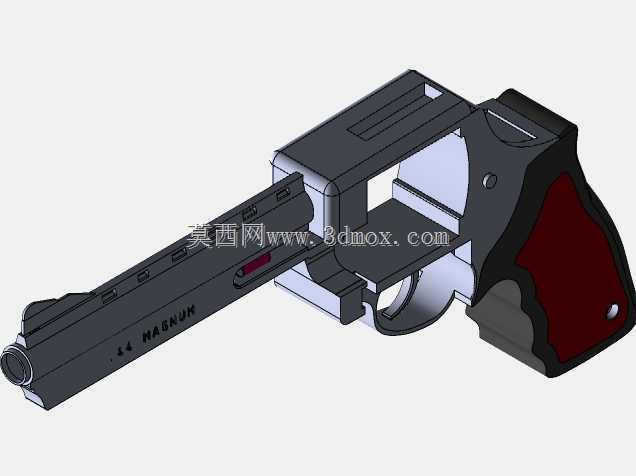

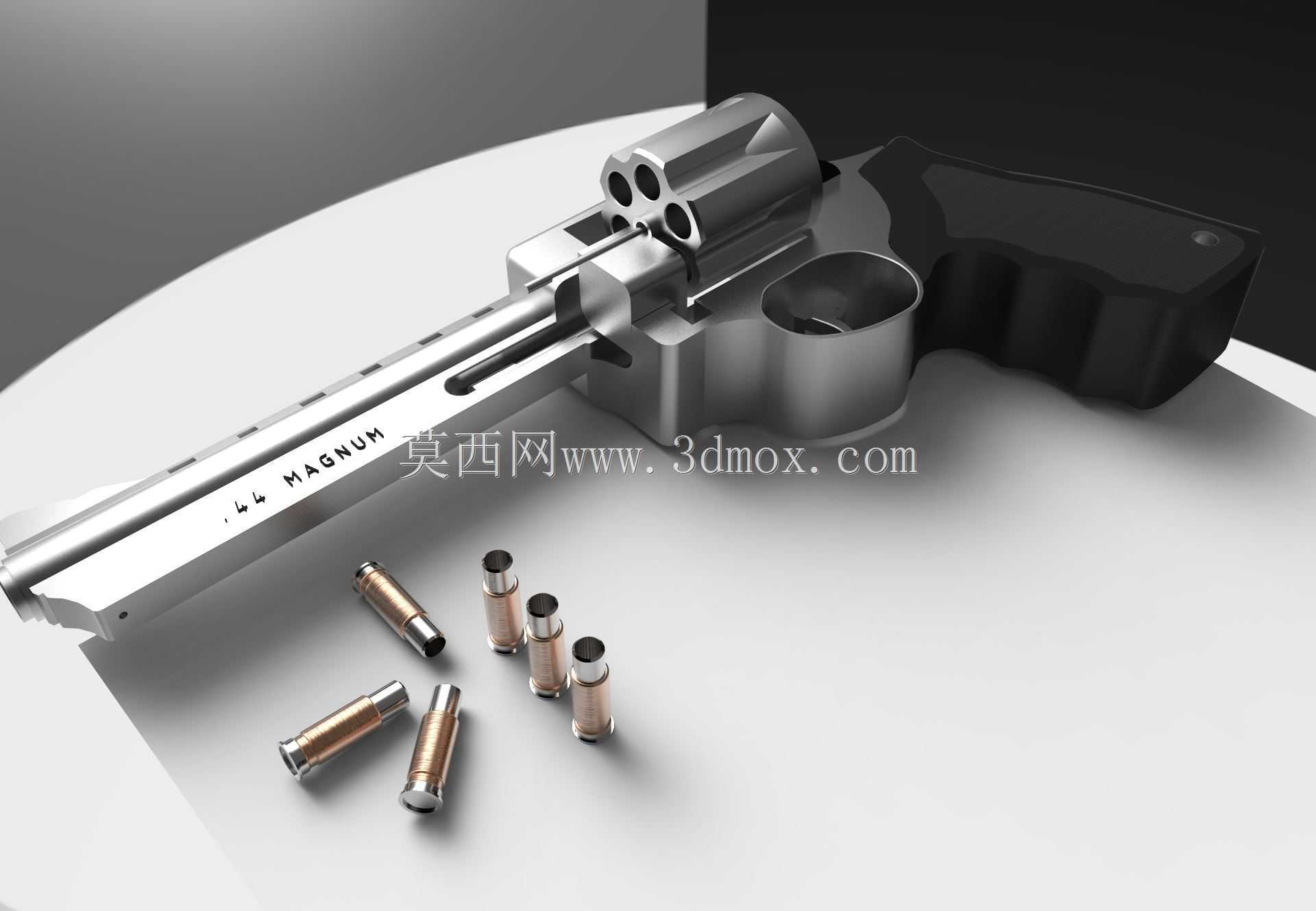

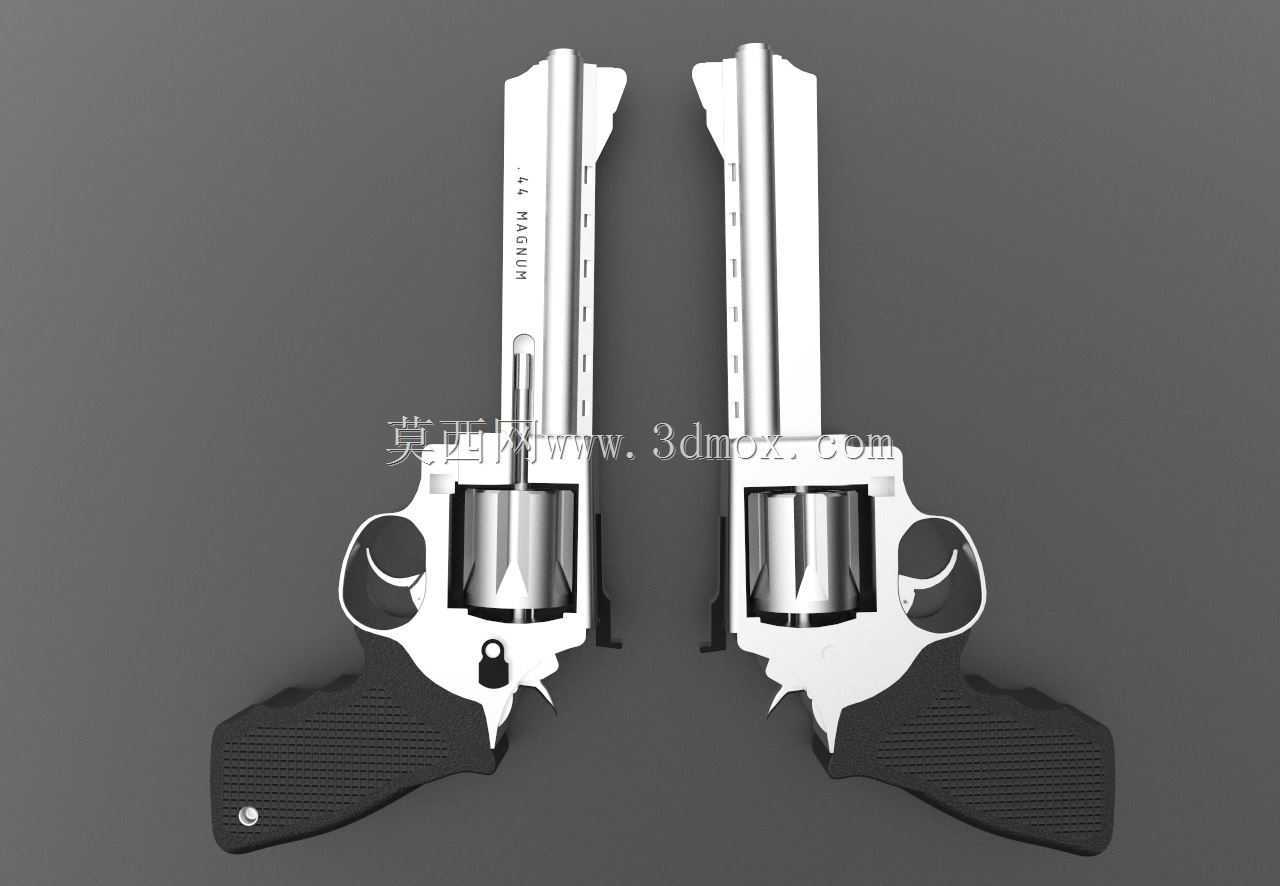

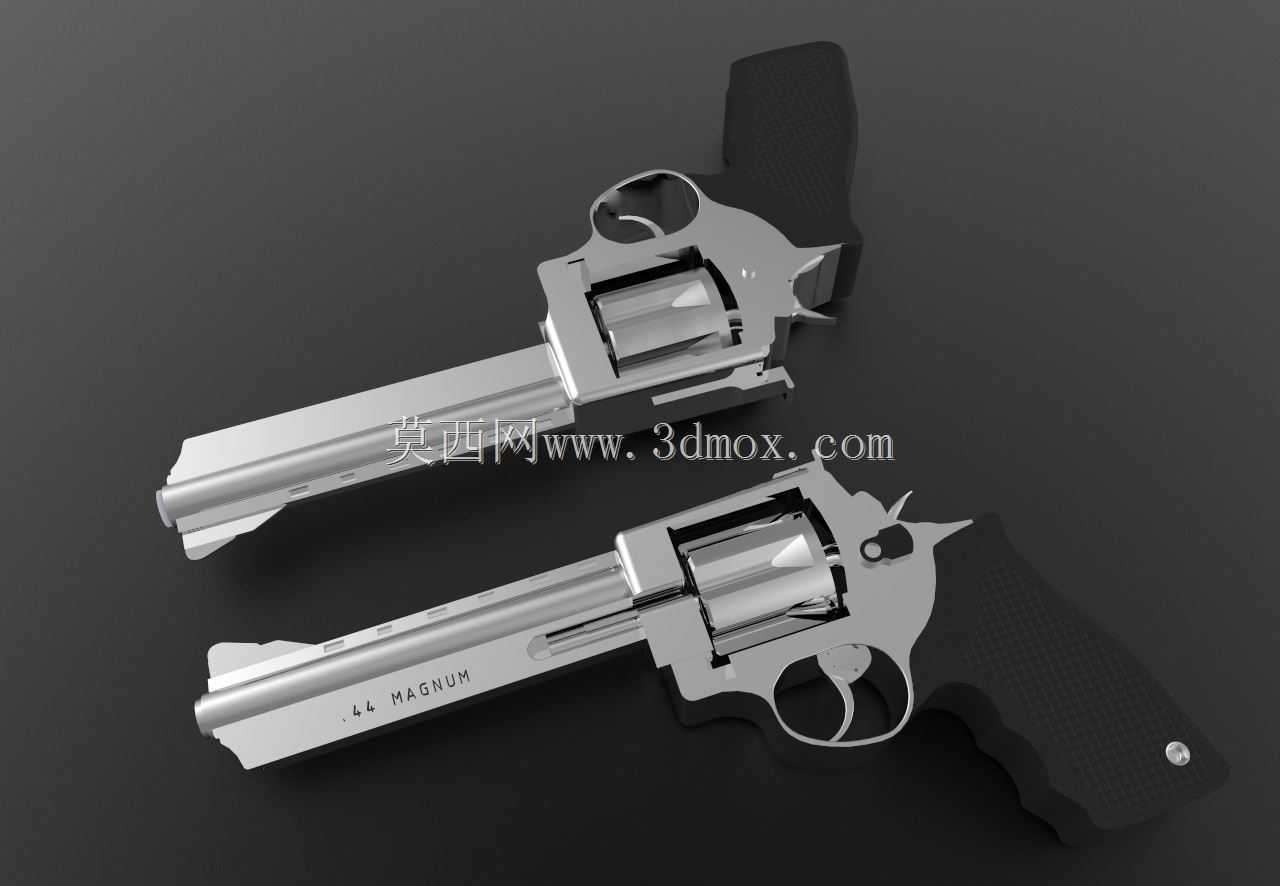

该模型呈现的是大口径转轮手枪的完整外观与主要结构关系，重点还原了长枪管、转轮弹巢、扳机组件、握把片、准星与照门等部位的空间比例。从结构设计角度看，转轮座承担全枪的受力基准，枪管通过螺纹与座体连接，转轮在框架内绕轴转动，击锤、扳机与阻铁形成联动，扣压扳机时依次完成转轮旋转定位、击锤待发释放和击针打击底火的动作。这类枪械的工程价值主要体现在机构联动逻辑、外形人机关系以及金属件与握持件的装配边界上。长枪管版本有利于延长瞄准基线，也能在一定程度上改善大口径弹药发射时的指向稳定性；枪管上方开设的减重与散热槽既改变外观轮廓，也影响枪管质量分布。转轮弹巢与枪管尾端之间的间隙控制是设计关键，间隙过小会影响转动可靠性，过大则会造成火药燃气泄漏，因此在三维建模时需要明确弹巢端面、枪管尾面和击发定位面的配合关系。握把部分采用贴合手掌的曲面造型，黑色握把片通过紧固件固定于金属握把框架，能够在结构展示中区分承力金属件与握持覆盖件。扳机护圈的轮廓、击锤的操作高度、准星与照门的相对位置，都直接影响实际操作时的可达性与瞄准姿态。模型还体现了表面处理与材质分区：金属件表现出机加工后的棱线与平面过渡，握把区域则强调防滑纹理和握持厚度。对于结构设计从业者而言，这类模型可用于分析旋转供弹机构的运动关系、零件分块方式以及复杂曲面与机加工平面的衔接；对于三维建模人员，可练习回转体、薄壁槽孔、自由曲面握把和多零件装配的建模方法。在安装边界方面，需要关注枪管轴线与握把中心线的夹角、转轮外径与框架厚度、扳机行程区域以及击锤摆动范围，这些尺寸共同决定整枪的外包络和操作空间。整体造型没有停留在简单外观复制，而是通过比例、分件和细节位置体现大口径转轮武器的结构特征。
