步枪机身概念注塑成型模具结构

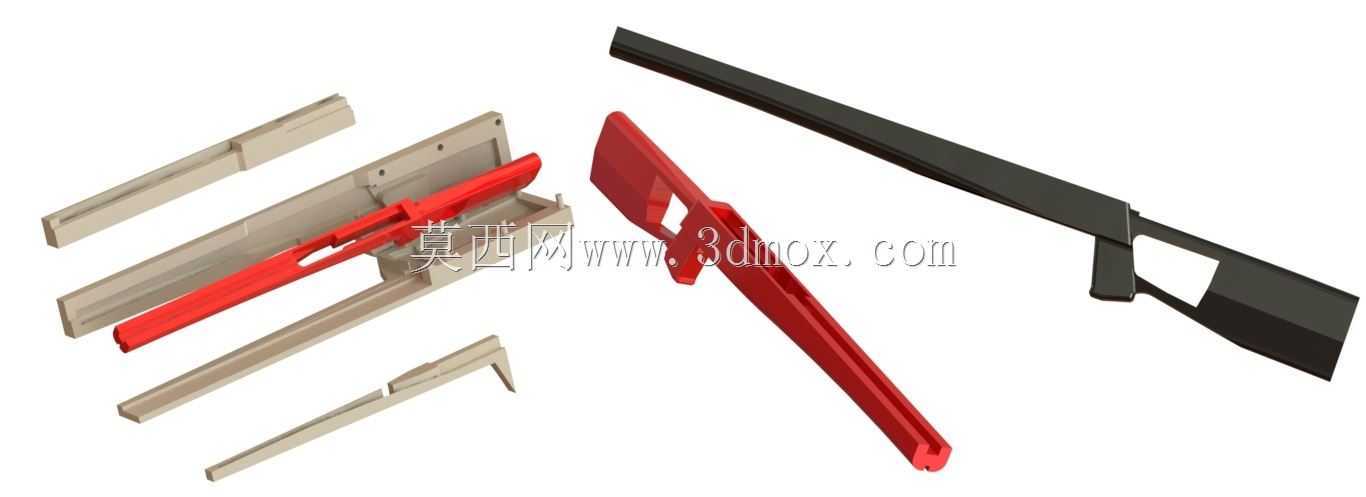

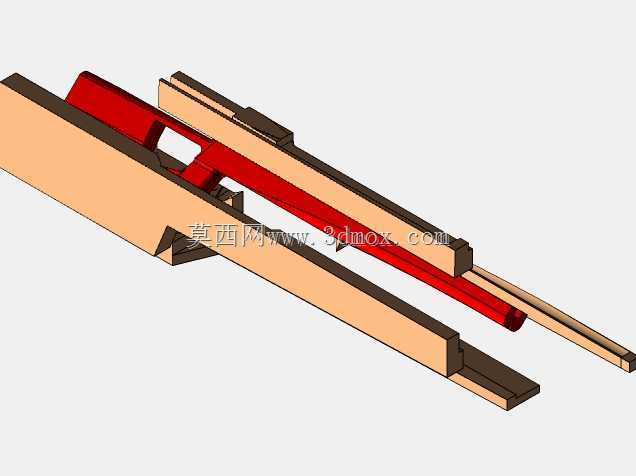

这套结构面向步枪机身概念件的小批量试制场景，核心用途是把长条形、带局部镂空和握把轮廓的塑料机身分解为可3D打印制造的模具体块。实际使用时，模具并不追求传统钢模的高寿命与高速循环，而是服务于原型验证、装配干涉检查、外观确认以及早期工艺摸索，因此在分模、抽芯和排气处理上更强调可加工性与快速迭代。从产品功能特性看，成型对象具有明显的细长特征，枪身主体沿长度方向延伸，局部截面变化较大，前端、握持区和尾部支撑区的壁厚并不完全一致。模具将这些复杂轮廓拆分成若干独立模块，米色部分构成主体型腔与侧向定位，红色件对应内部嵌件或活动型芯，黑色长件则模拟最终枪身外形或相关成型辅件。这样的拆分有利于在打印后进行手工修整、试装和组合，也能降低一次打印大尺寸悬空结构带来的变形风险。设计思路上，优先保证机身外表面连续和关键装配边界准确，再处理模具开合方向。长杆类零件容易在充模或冷却阶段发生翘曲，因此模腔布局需要让主体沿稳定方向放置，并通过分段模块控制局部收缩。概念阶段不必完全照搬量产模具的复杂冷却回路，但分型面应避开外观敏感区，侧向开孔和凹槽通过可拆镶件实现，避免强行整体成型造成脱模困难。握把附近的斜向轮廓与镂空窗口是结构难点，若采用整体模腔，打印支撑去除后表面质量难以保证；拆分为多块后，每块可选择更优打印朝向，关键面能减少支撑接触。红色活动件在试模时可用于检查内部空间是否足够，也能模拟注塑件顶出前的型芯退出顺序。虽然这是3D打印模具，仍需关注合模定位、溢料边界和拆装顺序，模块之间应预留稳定贴合面，并在非外观区域设置识别特征，防止反复试装时装反。外形尺寸与安装边界方面，枪身长度决定了模具总长，细长型腔要求底板或模架具备足够刚度，避免打印、存放或受压时产生弯曲。各模块组合后外轮廓应规则，便于固定到工作台或简易模架中；侧向镶件的抽拔方向不能与主体开合方向干涉，红色长型芯插入后需有明确止位面，控制成型深度。尾部和握持区体积较大，对应模块壁厚和填充密度应适当提高，以承受试模过程中的夹紧与拆卸。面向结构设计人员，这类模型的价值不在于直接替代量产钢模，而在于提前暴露分模不合理、壁厚突变、脱模斜度不足和装配边界冲突等问题。通过实体模块组合，可以直观判断枪身概念件在成型后是否具备可制造性，也为后续转入正式模具设计提供分型线、镶件划分和活动机构布置的依据。
