达芬奇式木质齿轮提灯传动装置

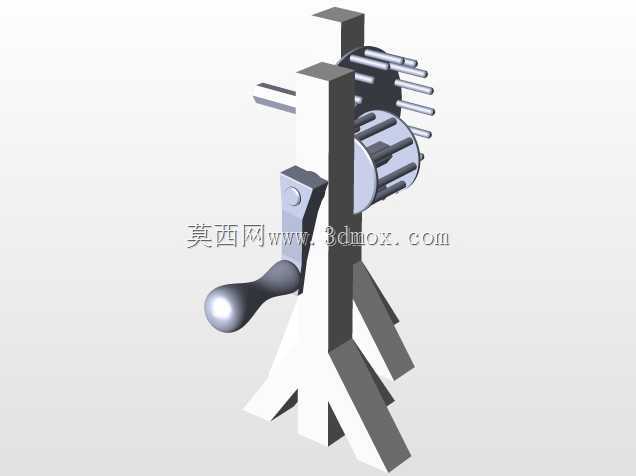

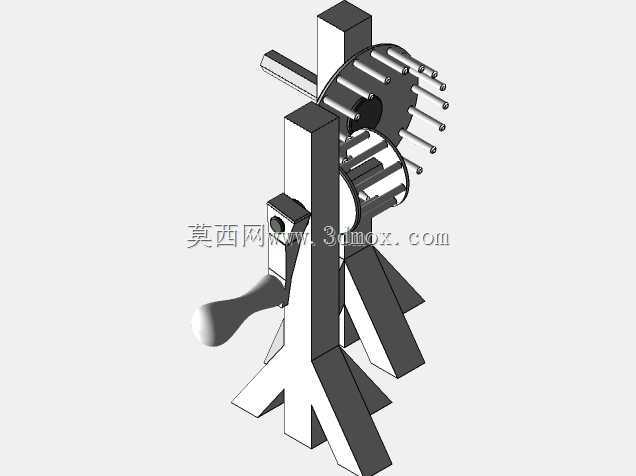

该装置以两组立式三脚支撑作为承载基础，支撑柱采用矩形截面实木构件，底部由三块斜向支脚呈120度分布形成稳定支撑面，可直接放置于工作台或展示台面上，无需额外地脚固定。支撑柱中部开设同轴安装孔，用于穿装轮轴，两轮中心距由支撑柱间距严格限定，安装时需保证两轴平行度，避免齿杆啮合卡滞。

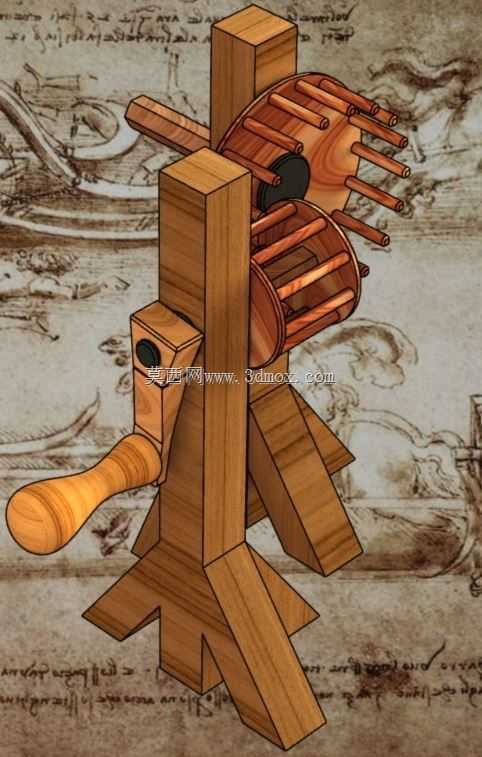

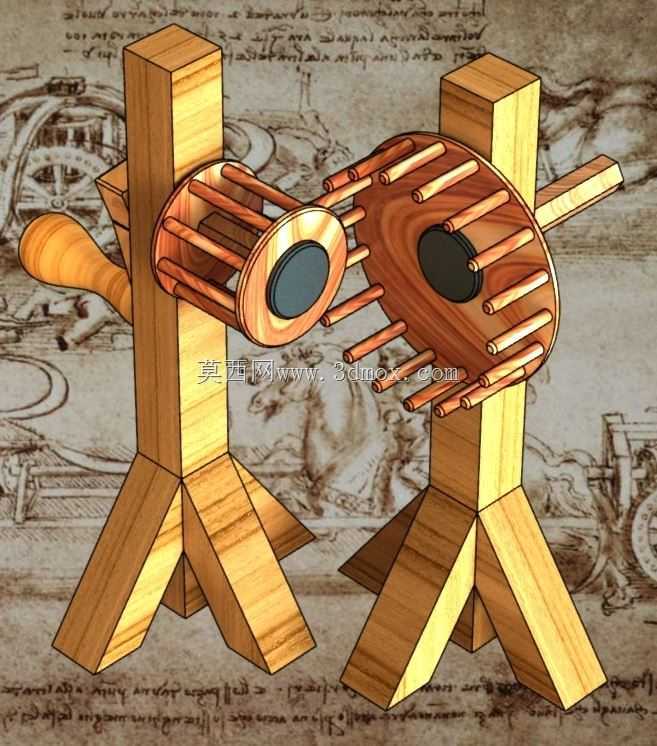

核心传动部分由两个镂空轮盘构成，轮盘外缘均匀排布圆柱形木质齿杆，两轮轴线呈正交布置，依靠交错齿杆实现扭矩与转向的转换，属于典型的空间齿轮啮合机构。其中一轮侧部延伸出摇柄，手动摇动摇柄即可带动主动轮旋转，通过齿杆间的接触传动驱动从动轮同步转动。轮盘中心设置圆形嵌槽，可嵌入灯体或反光镜座，转动过程中能够调整灯面朝向，实现照明角度的连续变化。

从实际用途看，这类结构可用于复古机械展示、科普教具、文创灯饰以及早期机械原理验证。在没有现代锥齿轮的加工条件下，利用圆柱销棒交错啮合实现垂直轴传动，降低了复杂齿形的加工难度，同时木质构件自重较轻，手动操作阻力小，适合低速、轻载的演示场景。

结构设计上重点考虑了啮合间隙与支撑刚度。齿杆采用圆棒而非渐开线齿形，啮合时为线接触，对安装误差容忍度较高，但传动比并不严格恒定，存在一定冲击，因此不适合高速动力传输。支撑脚与立柱采用榫卯结合方式，可承受摇柄施加的径向力与倾覆力矩；轮盘内部做辐条状镂空，既减轻转动惯量，又能直观展示内部传动关系。

安装边界方面，三脚支撑展开后占用圆形台面区域，两轮外缘旋转半径需在台面上方预留足够空间，摇柄侧应留出操作行程，避免与周边物体干涉。中心灯座嵌槽尺寸决定了可安装灯体的直径，齿杆长度与轮盘厚度共同决定啮合深度，装配时需控制两轮轴向位置，使齿杆在接触区充分搭接又不发生顶撞。整体结构以纯机械方式完成角度调节与动力传递，展现了早期齿轮机构在照明器具上的应用思路，对理解空间传动、木质机械构造以及复古装置复原具有直接参考价值。
