步进电机驱动器鳍片式散热基座

这类鳍片式散热件主要服务于步进电机驱动器在控制柜内的持续发热场景。驱动器长期输出脉冲电流，功率器件表面会形成稳定热流，若热量不能迅速扩散，壳温上升会导致电流降额、定位抖动甚至保护停机。把散热基座直接贴合在MOS管或IPM模块背面，可让器件结到环境的热阻明显下降，从而保证设备在连续运行、低速大扭矩和频繁启停工况下仍有较稳定的温升表现。

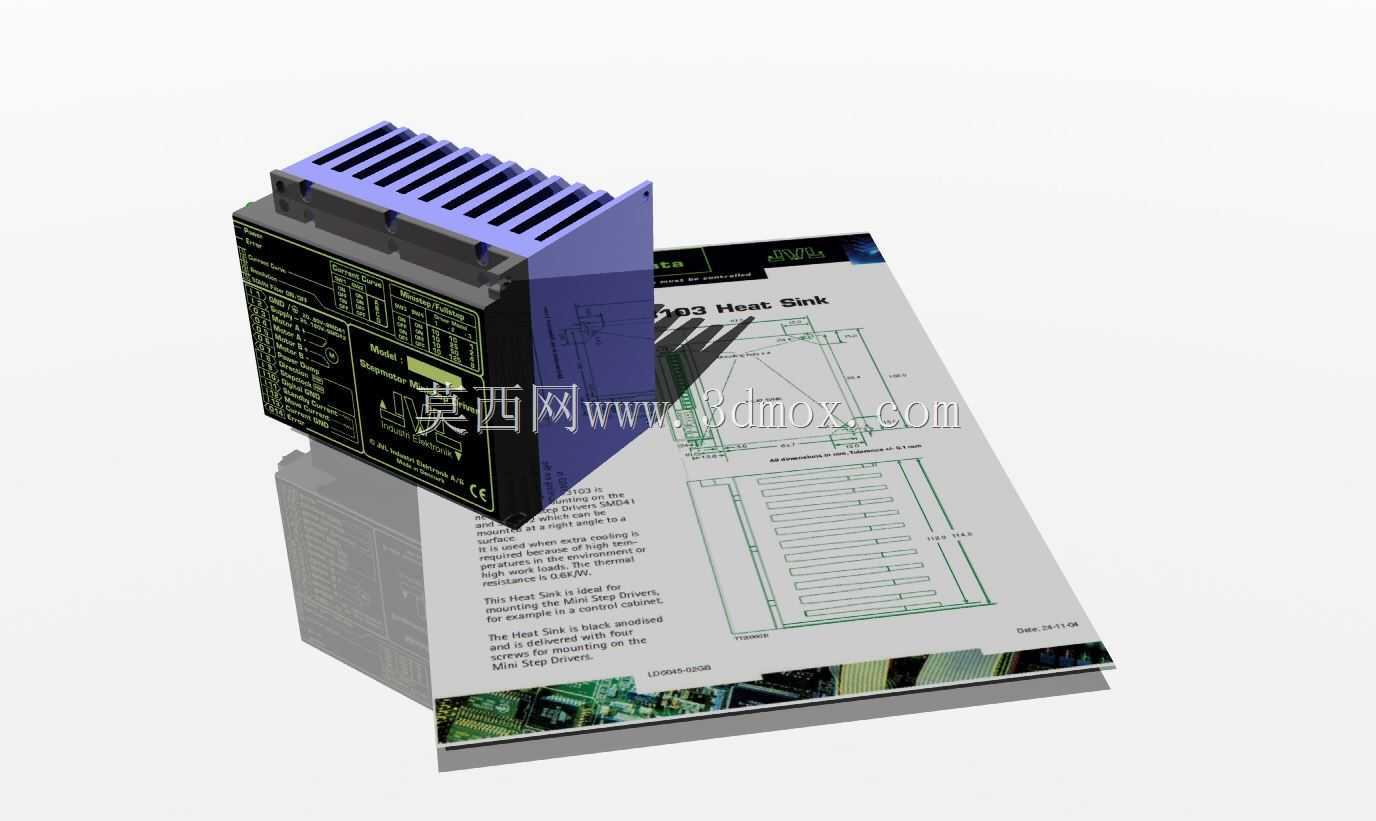

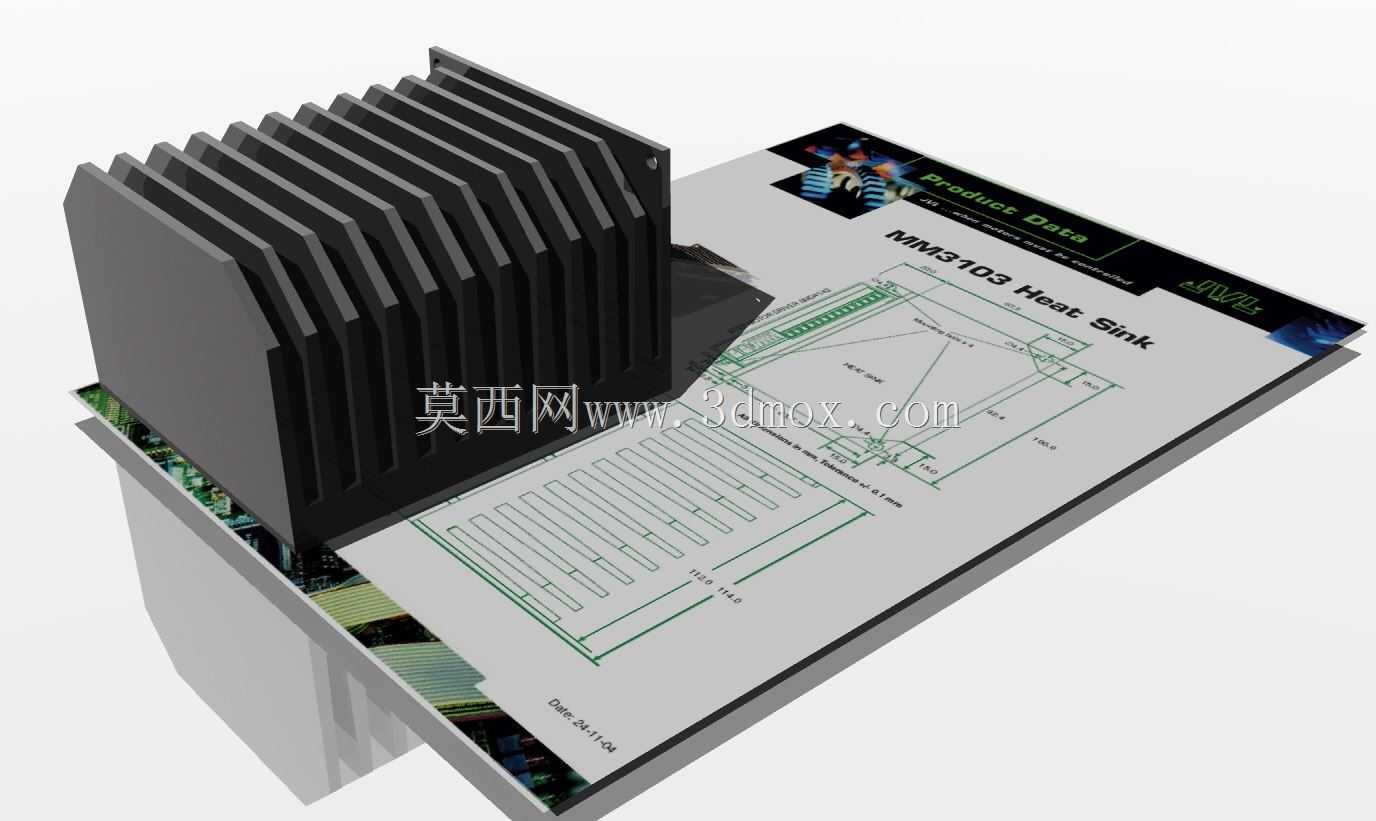

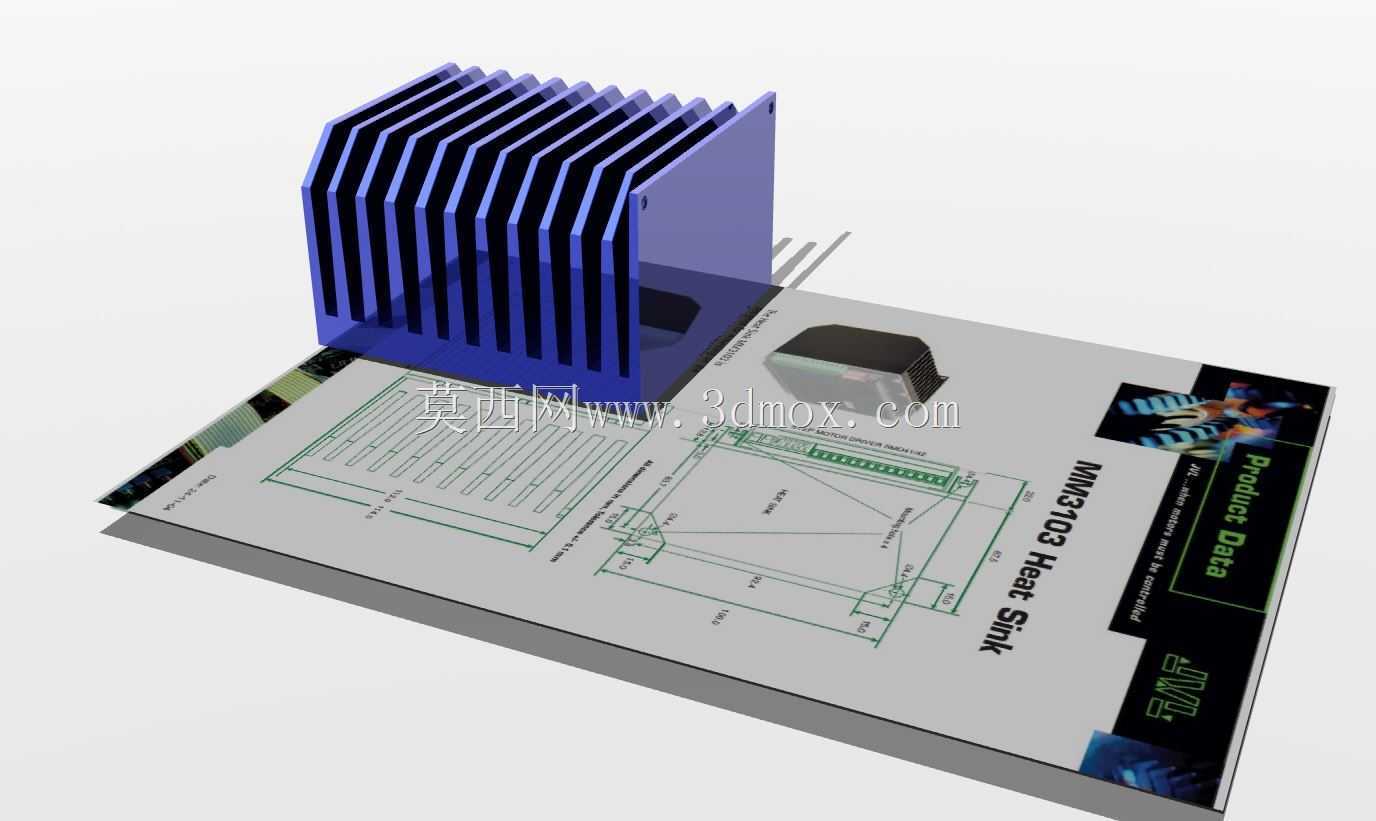

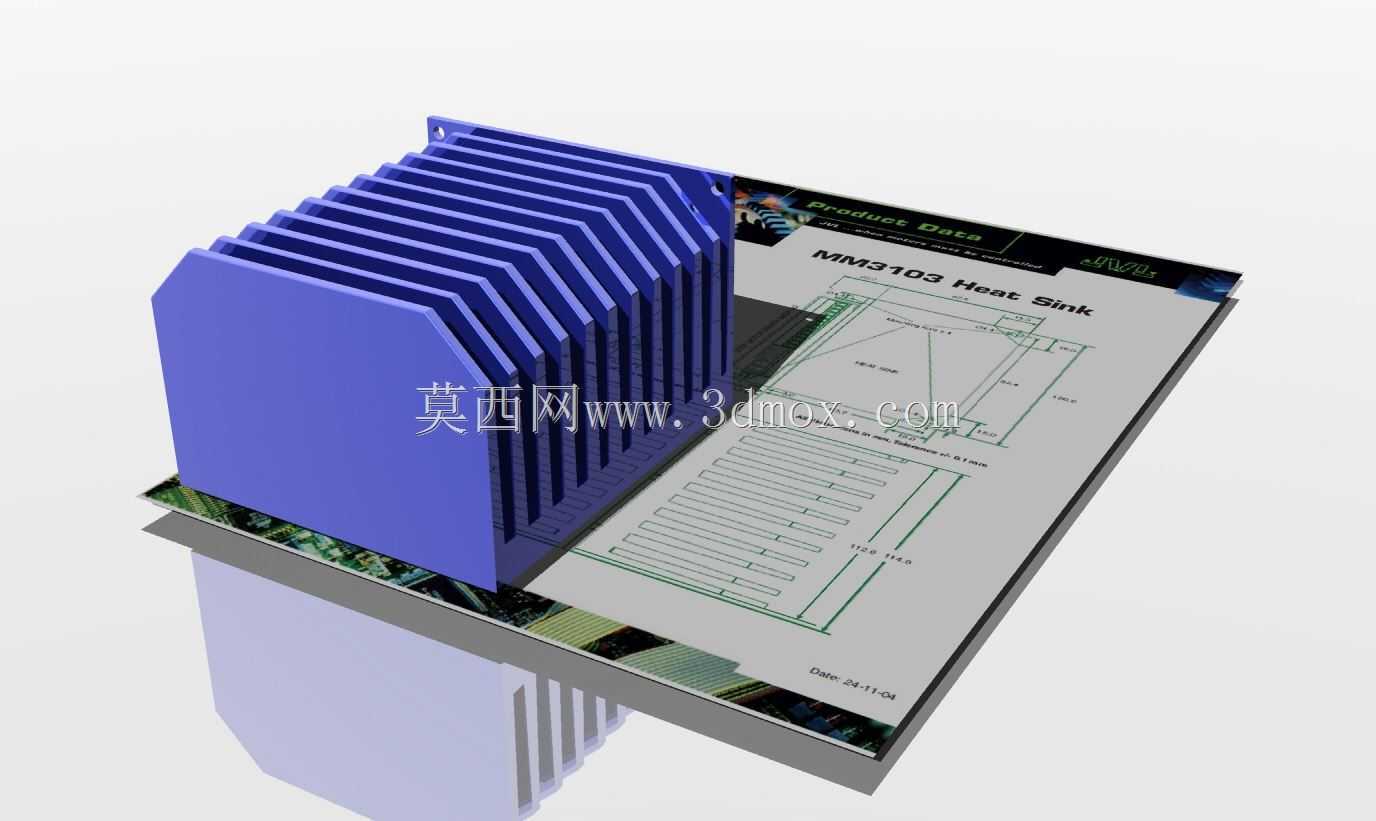

从结构上看，模型采用直立平行鳍片布局，基座底面保留平整贴合面，用于与功率器件或绝缘导热垫接触。鳍片之间留有等宽气流通道，既适合控制柜内自然对流，也能在邻近安装轴流风扇时形成定向风道。鳍片高度、片厚和间距并不是单纯追求外观，而是在体积、重量与散热面积之间取平衡：片距过小会增加风阻并容易积尘，片距过大则有效换热面积不足；较高鳍片能扩大散热面积，但也要兼顾材料成本、加工变形以及与周边元件的安全距离。

设计思路上，基座承担横向扩热作用，鳍片负责把热量传递到周围空气。功率器件的热量先进入较厚底板，再沿鳍片向上和向两侧扩散，因此底板厚度需要覆盖主要发热区，避免局部热点集中。模型侧边可见安装孔位，孔位边界决定了它在驱动器PCB或壳体上的固定方式；选型时应核对孔距、孔径、沉台深度以及器件相对位置，防止装配后与电容、端子、接线柱或外壳侧壁干涉。

外形尺寸方面，该件属于紧凑型散热方案，长度方向覆盖驱动器主要发热带，宽度方向留出固定边，高度方向则需要纳入控制柜内部层距核算。实际布置时不能只看散热器自身轮廓，还要预留导热垫压缩量、螺钉头空间、焊盘高度以及上方走线弯曲半径。若多台驱动器并排安装，鳍片方向最好与柜内冷风路径一致，避免热空气被相邻设备反复吸入。

建模时需重点控制底面平面度、鳍片根部圆角和安装孔同轴度。底面若出现翘曲，会使导热界面材料厚薄不均造成功率器件接触热阻升高；根部圆角过小则在铝挤或后续数控加工时容易产生应力集中。对于需要批量生产的结构，还应考虑拔模方向、型材截面一致性以及切割后端面毛刺处理。该模型可用于热布局校核、装配干涉检查和控制柜方案沟通，帮助结构工程师在打样前确认散热边界、固定方式和周围元件的空间关系。
