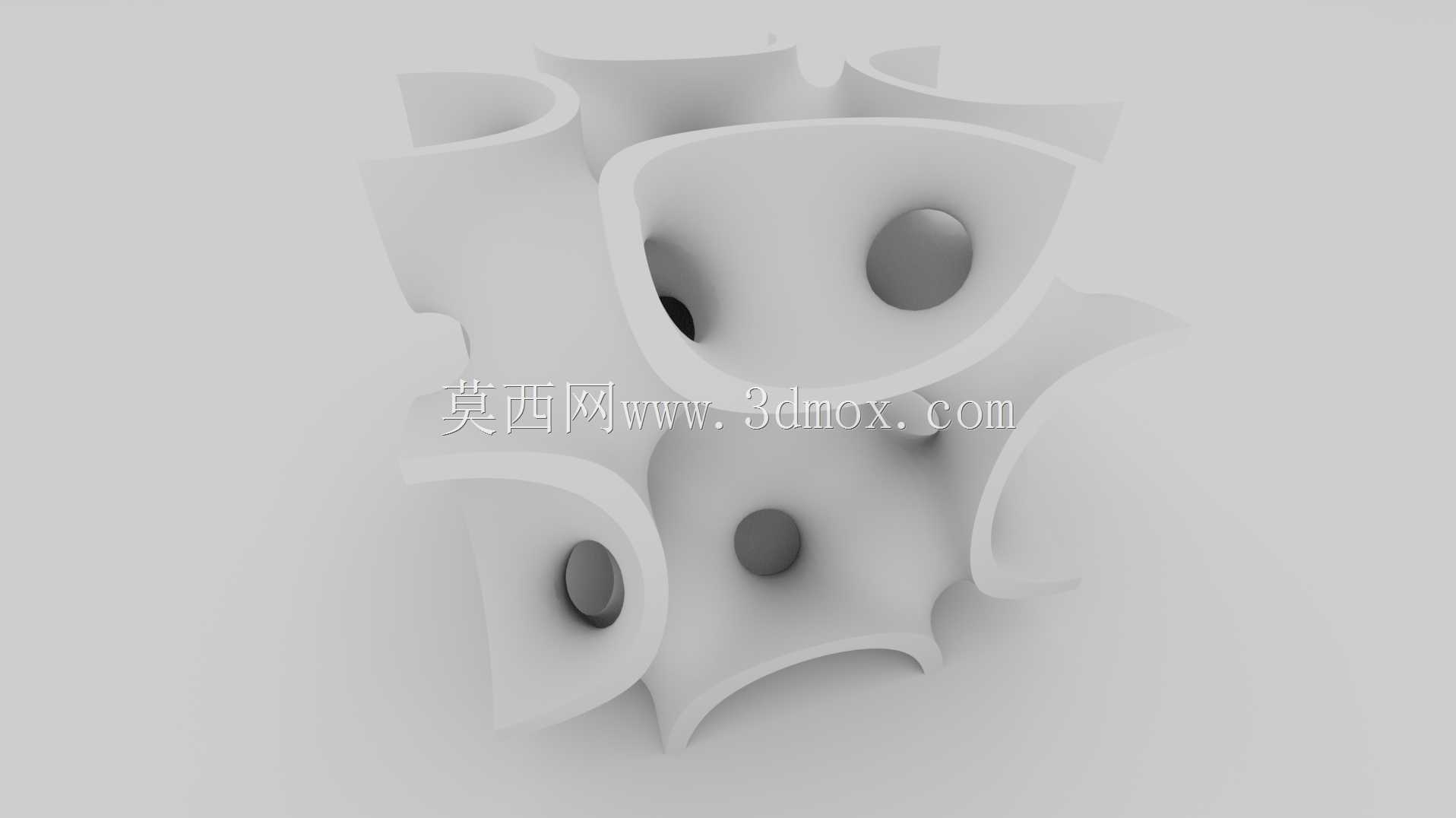

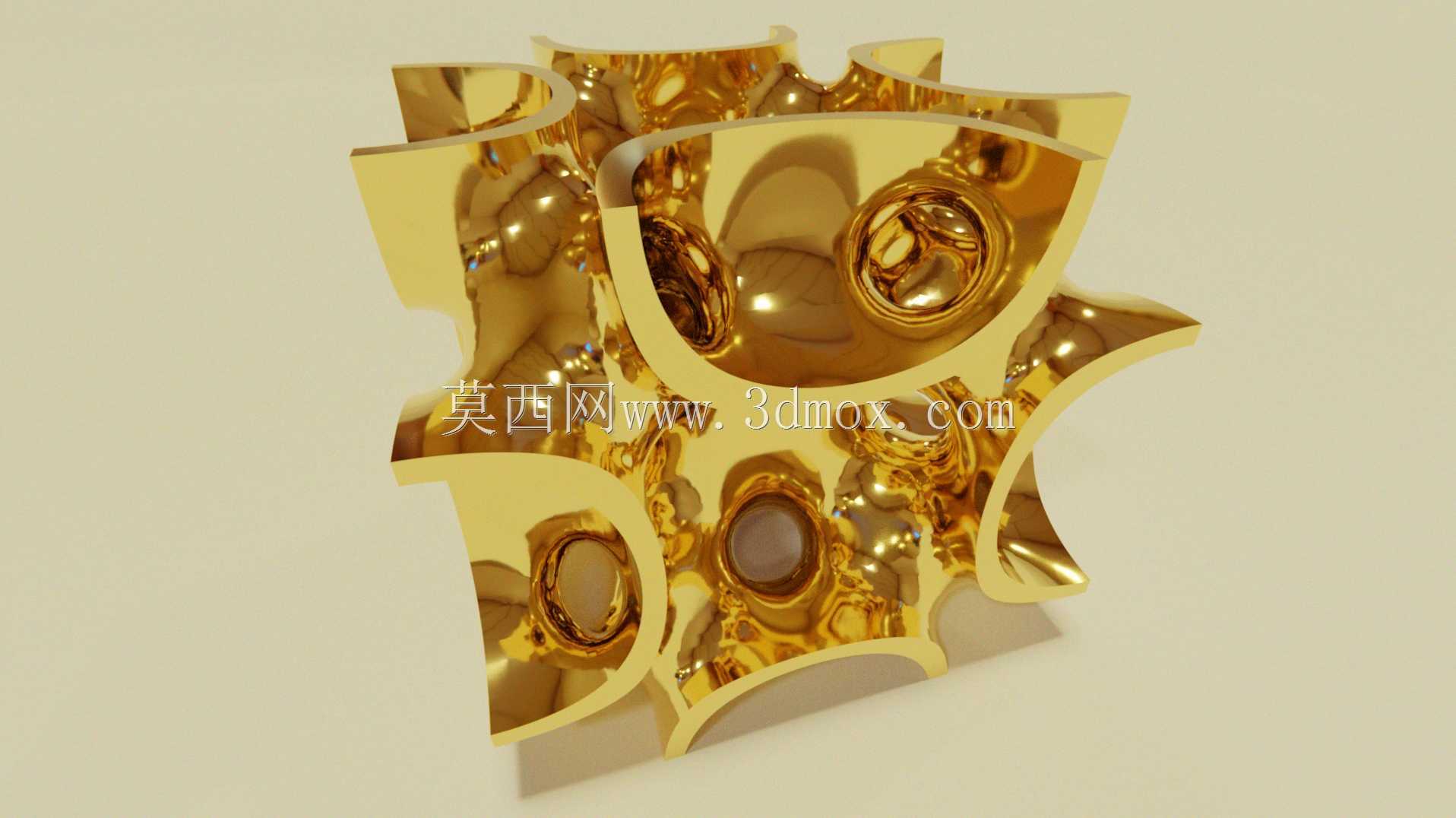

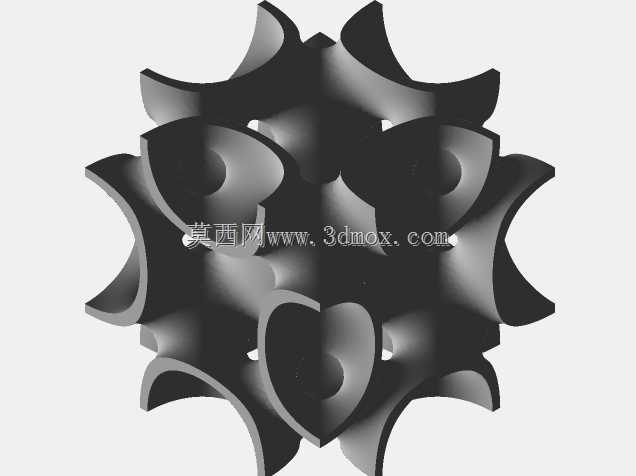

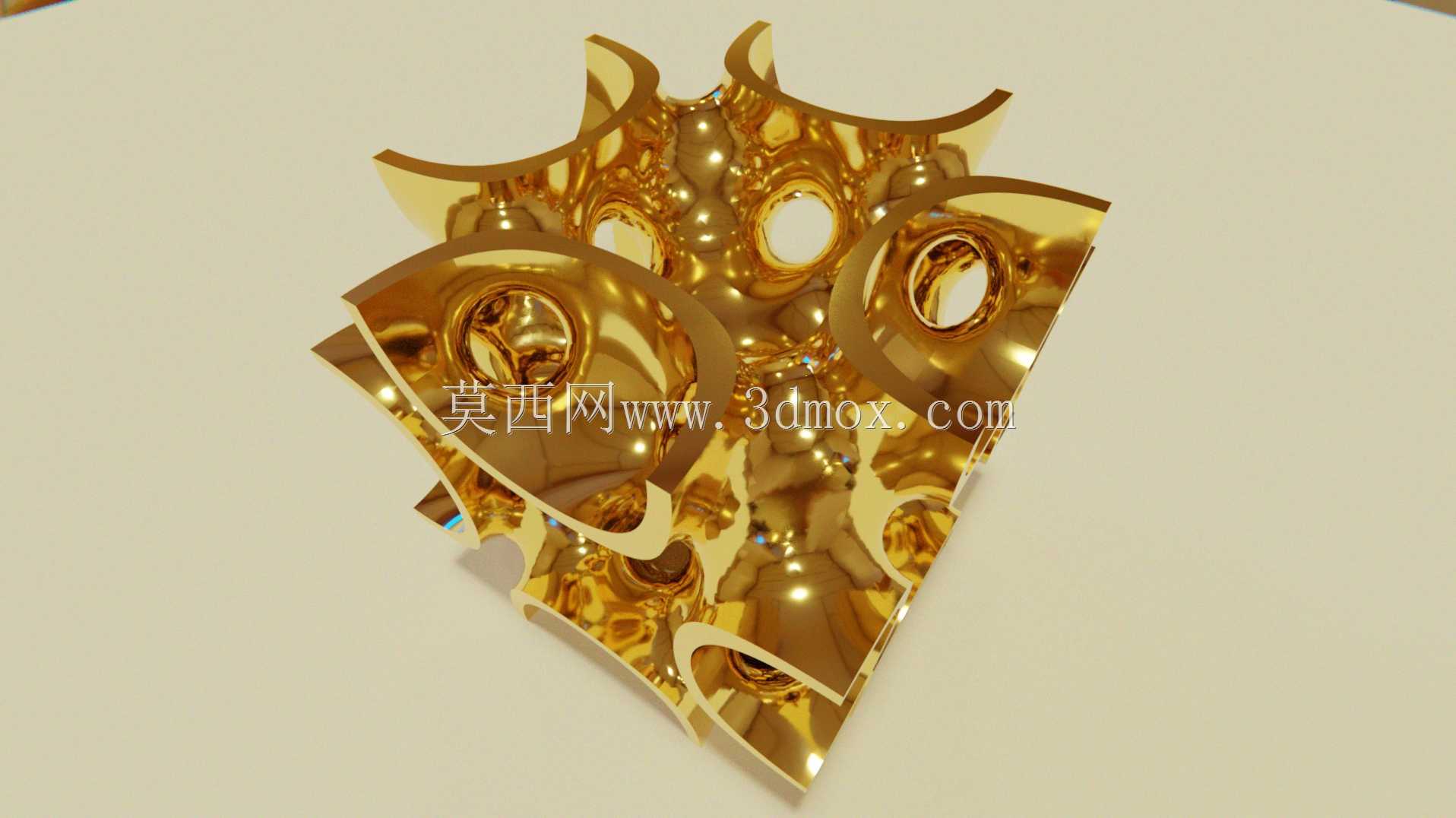

三重周期极小曲面艺术造型结构

该曲面造型属于三重周期极小曲面范畴，在工程领域可拓展应用于轻量化夹芯结构、换热流道、消声阻尼构件以及仿生承载结构的设计验证环节。极小曲面天然具备零平均曲率的几何特性，应用在换热设备内部流道时，可在有限空间内大幅提升流体接触面积，同时降低流阻突变带来的能量损耗，相比传统平直翅片结构，其连续顺滑的曲面过渡能减少流体边界层分离，提升换热均匀性。在轻量化承载场景中，这类周期性曲面结构可在同等用料占比下获得更优的比刚度，曲面的连续传力路径可避免传统点阵结构存在的应力集中节点，承受多向载荷时应力分布更平缓，适合航空航天、轨道交通领域的夹层承载构件开发。设计过程中需先明确周期边界的约束范围，单周期单元的各向尺寸需匹配安装空间的边界要求，多单元阵列拼接时要保证相邻曲面的G2连续，避免拼接处出现曲率突变，影响后续流体仿真或力学仿真的计算精度。造型上的内凹球面与外展弧面衔接处，需控制曲面的法向偏差，保证整体壁厚均匀性，若用于3D打印成型，还需校验各悬空曲面的成型角度，避免出现大角度悬垂需额外添加支撑的问题，减少后续后处理工作量。该类曲面的参数化建模逻辑可通过隐函数方程驱动，调整方程内的系数即可改变曲面的孔隙率、单元曲率以及整体通透度，适配不同工况的性能需求。从安装边界来看，该类结构的外轮廓可根据设备腔体的实际形状做裁切适配，裁切后的边缘需做等距增厚处理，保证与周边连接件的安装配合强度，避免薄壁边缘在装配或受载时出现变形。在消声阻尼应用场景中，曲面构成的连通孔隙可引导声波在内部多次反射耗散能量，相比规则蜂窝结构，其不规则的曲面路径可拓宽消声频段，针对中低频噪声的抑制效果更突出。建模阶段需重点校验曲面的自相交问题，尤其是多周期单元拼接的位置，需通过曲面连续性检查工具逐段验证曲率梳的分布状态，确保所有曲面段无褶皱、无破面，为后续的实体化加厚、仿真网格划分以及成型加工提供可靠的几何基础。
