45度倾角球头支撑三脚支架结构

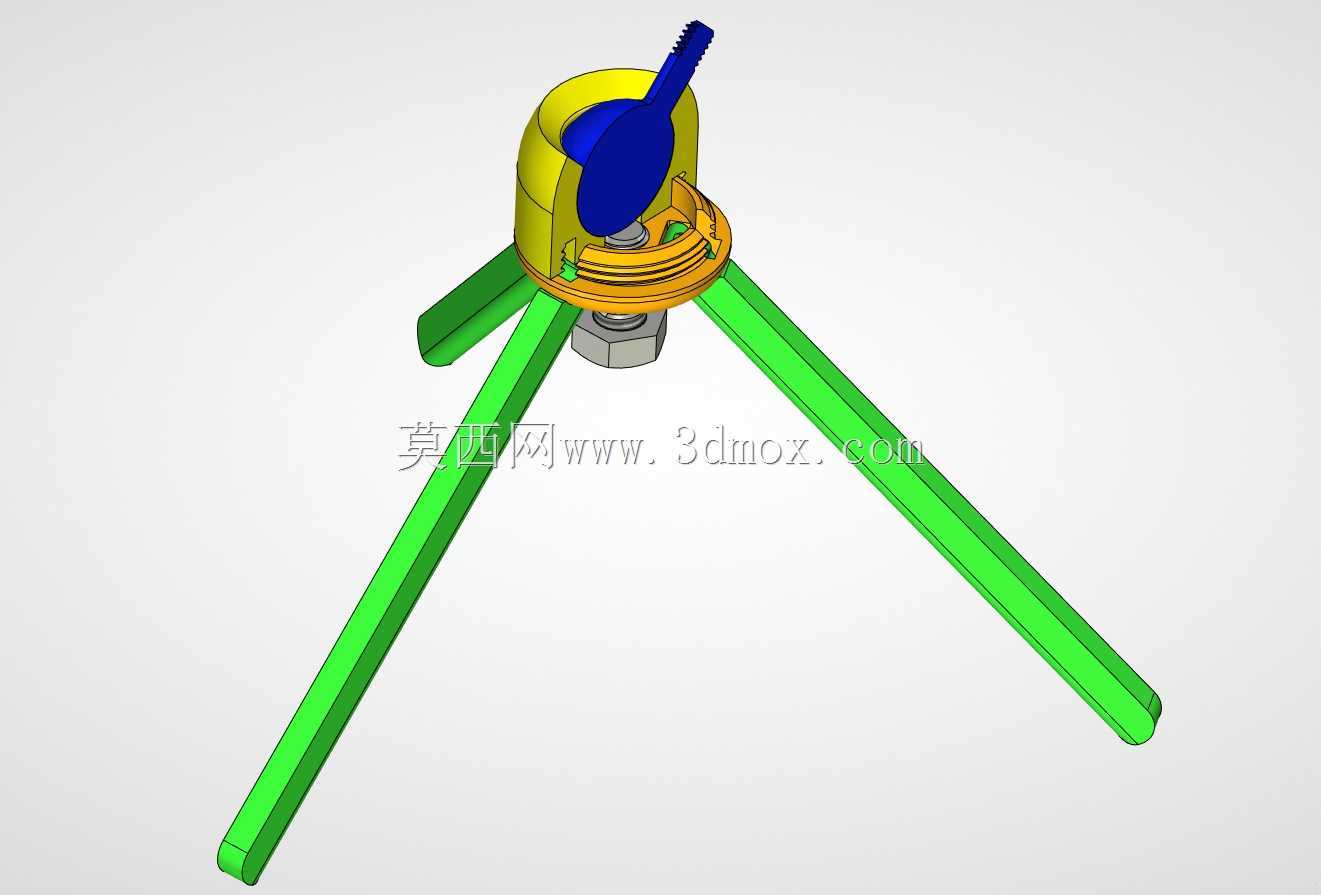

该三脚支撑结构以球头铰接为核心，主要面向需要快速架设、小范围姿态调整的轻型支撑场景。在现场检测、小型光学仪器临时固定、桌面工装定位以及轻型传感器布设中，这类结构能够在不借助额外工具的情况下完成支腿展开与上部负载角度锁定，支腿张开后形成稳定的三角承托面，上部球头副可提供多方向转动余量，单组结构即可覆盖俯仰、偏转等姿态调整需求。

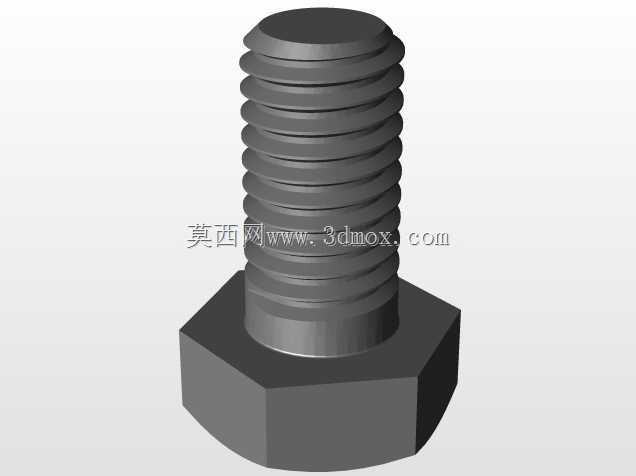

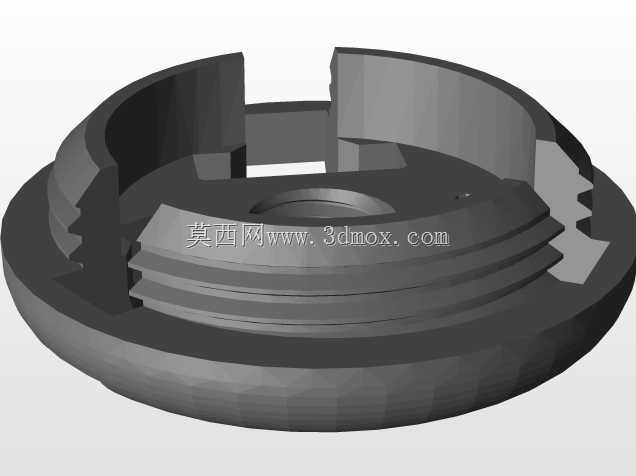

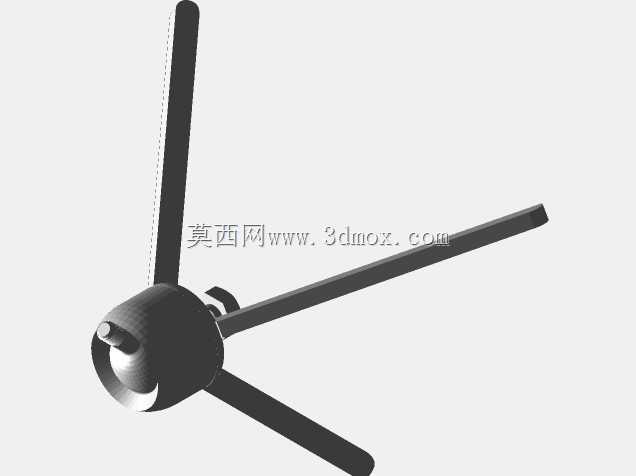

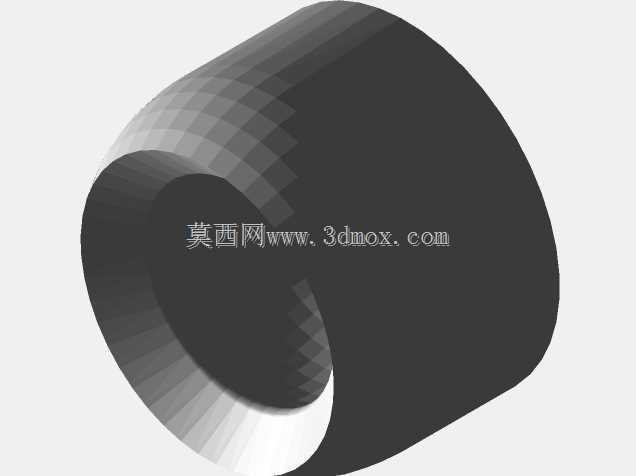

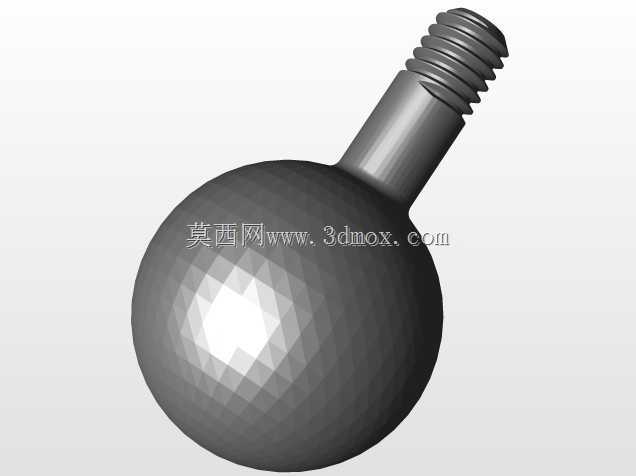

从结构组成看，三根细长支腿承担主要支撑载荷，支腿上端汇聚于中心基座，基座内部设置球窝与压紧环，球头上方连接安装座，用于固定被支撑件。侧面的扳动式锁紧件通过偏心压紧原理作用于压环，压环收缩后抱紧球头，使调整后的角度得以保持。基座下部采用紧固件收拢并约束支腿铰接点，保证支腿转动时的同轴度，同时避免张开过程中出现侧向窜动。支腿截面形态在保证抗弯刚度的同时控制整体重量，适合频繁移动与快速收纳。

设计上优先考虑的是支撑稳定性与角度调节范围之间的平衡。支腿向外展开后，支撑边界明显大于上部球头安装区域，整体重心落在三支腿围成的区域内，从而降低倾覆风险。球头副允许上部安装件在空间内进行多自由度微调，适合安装面不完全水平或需要对准目标方向的工况。扳压式锁紧操作路径短，锁紧力可通过偏心结构快速建立，松开后又能立即重新调整姿态，适合需要反复对位的作业环节。

在安装边界方面，上部接口区域围绕球头座布置，预留了被支撑件的连接空间；支腿完全展开时，外轮廓由三根支腿末端决定，收纳时支腿可绕铰接点回转并拢，显著缩小占用体积。中心基座的高度决定了球头中心距支撑面的距离，也直接影响负载作用点高度与稳定性。结构各部件之间的配合关系明确：球头与球窝保证转动灵活，压环提供均匀抱紧力，支腿铰接点控制展开轨迹，下部紧固件承担预紧与限位作用。

进行三维建模时，需要重点处理球头与球窝的包容关系、压环收缩量以及锁紧件的运动干涉。支腿长度、张开角度与支撑半径应联动校核，确保在最大倾角状态下，上部负载不会使支架失稳。对于实际选型而言，这类结构更适合轻型、低振动载荷条件，若用于冲击或重载环境，则需进一步放大球头直径、增加支腿截面并复核锁紧面的接触压强。
