轻量化四旋翼无人机机架结构设计

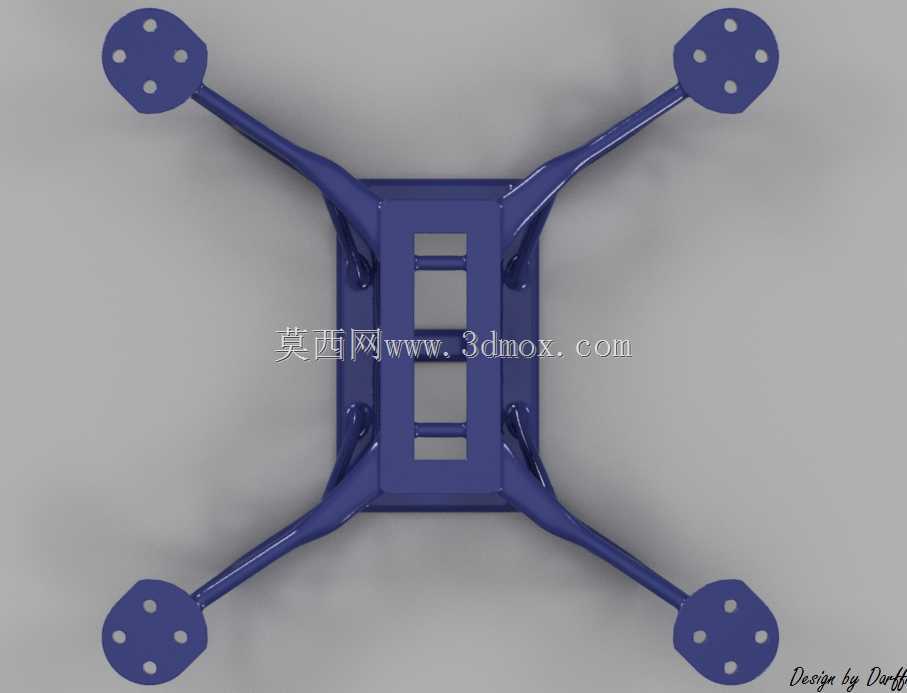

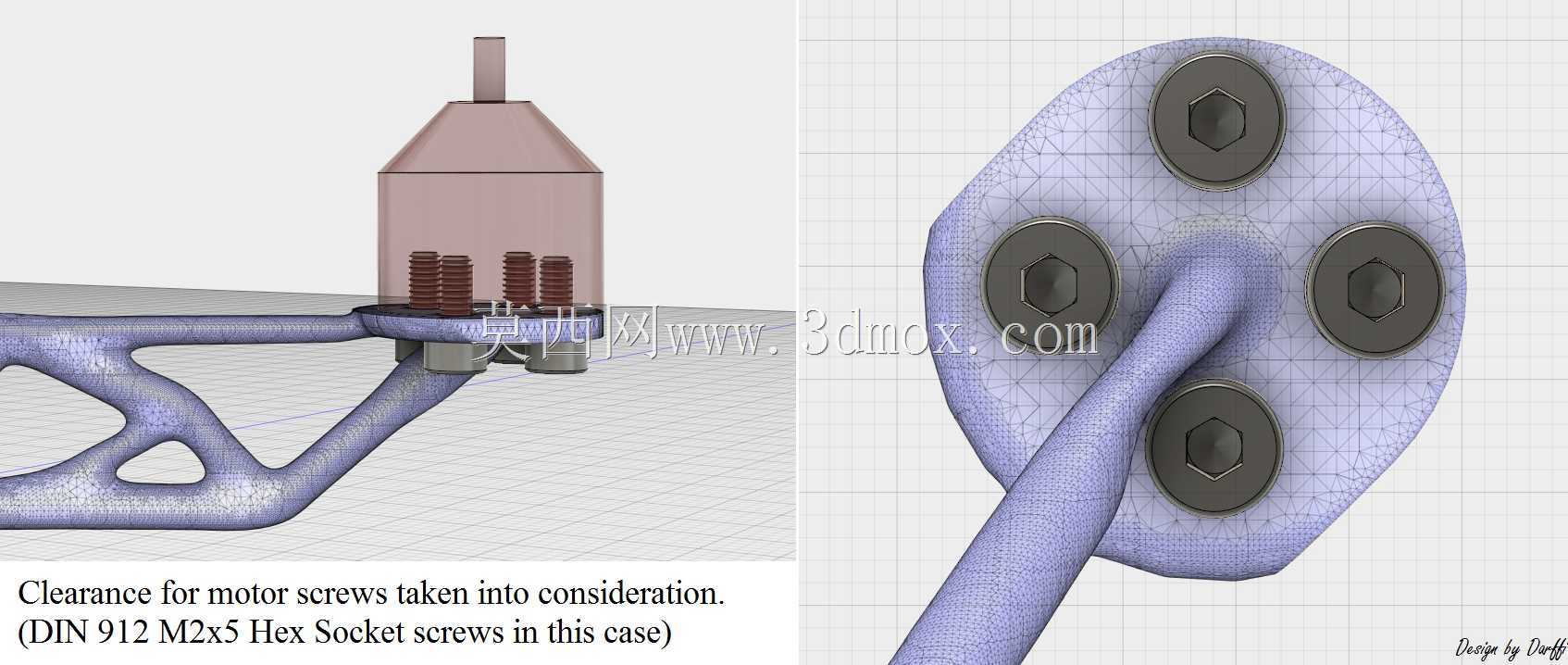

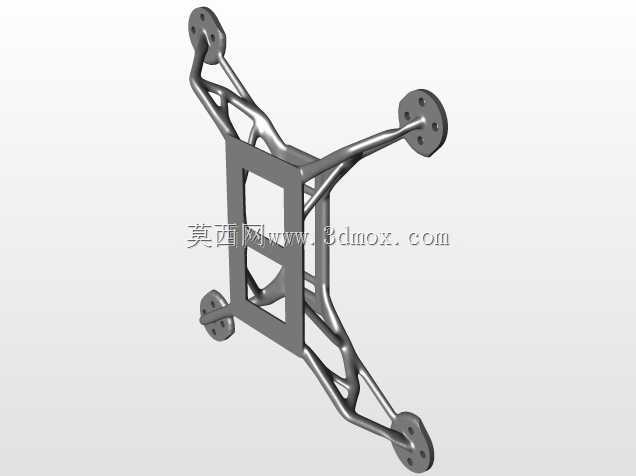

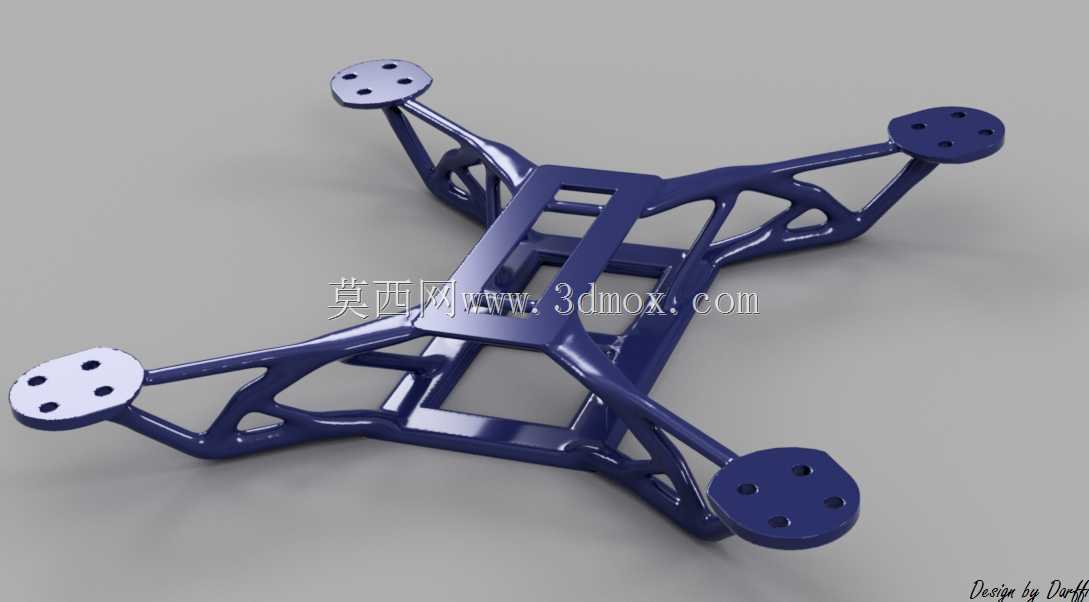

该四旋翼机架采用中心对称式X型布局，四个机臂沿中心舱体向外辐射延伸，末端预留圆形电机安装平台，平台上分布四个安装孔位，用于固定无刷电机底座，孔位间距适配主流微型航模电机的安装规格。中心舱体采用框架式镂空结构，上下平面预留飞控板安装孔位，可直接叠层放置飞行控制器、电调及接收机，舱体内部空间可容纳常规锂聚合物电池，电池通过绑带从框架下方穿过固定，这种下置电池的布局能够有效降低整机重心，提升飞行姿态稳定性。

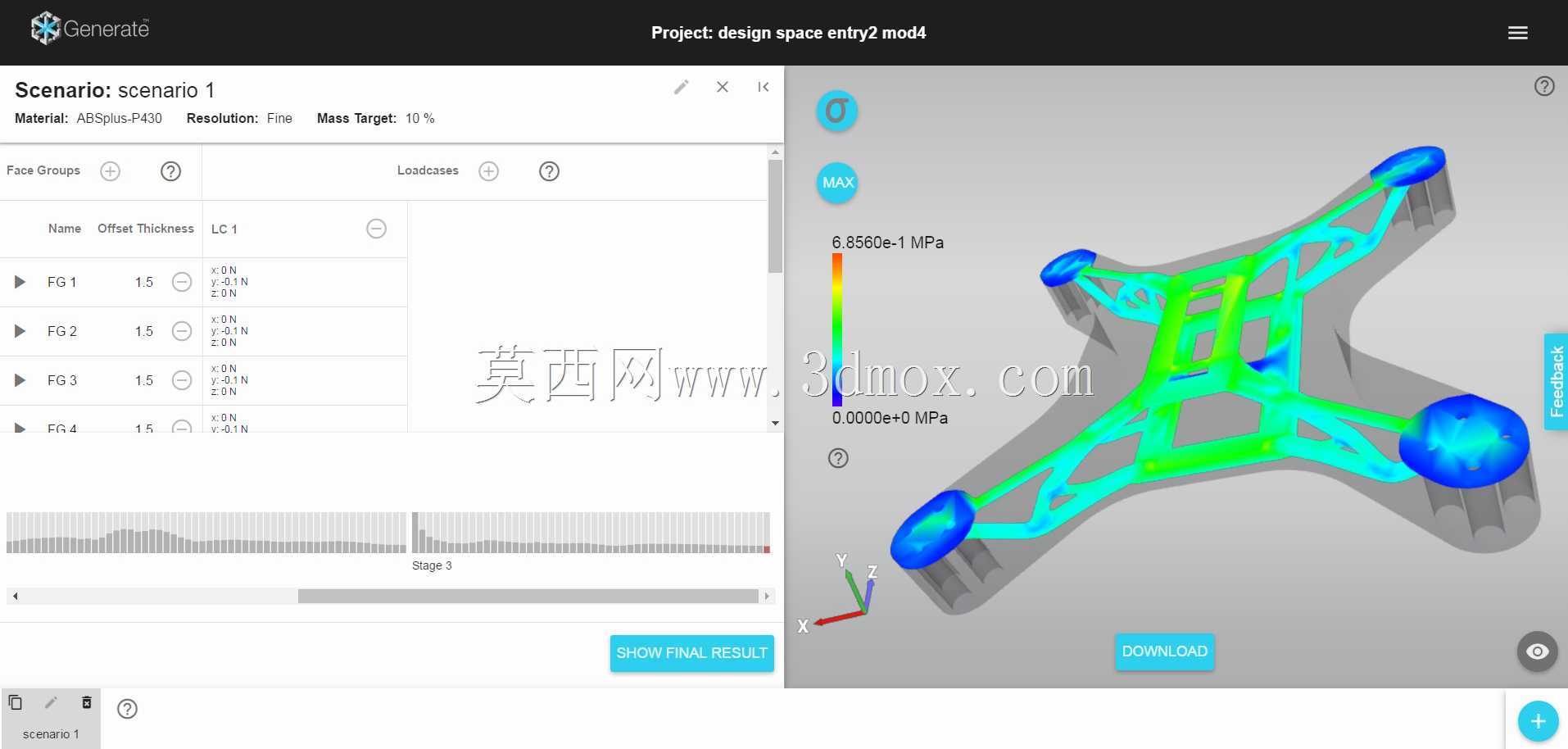

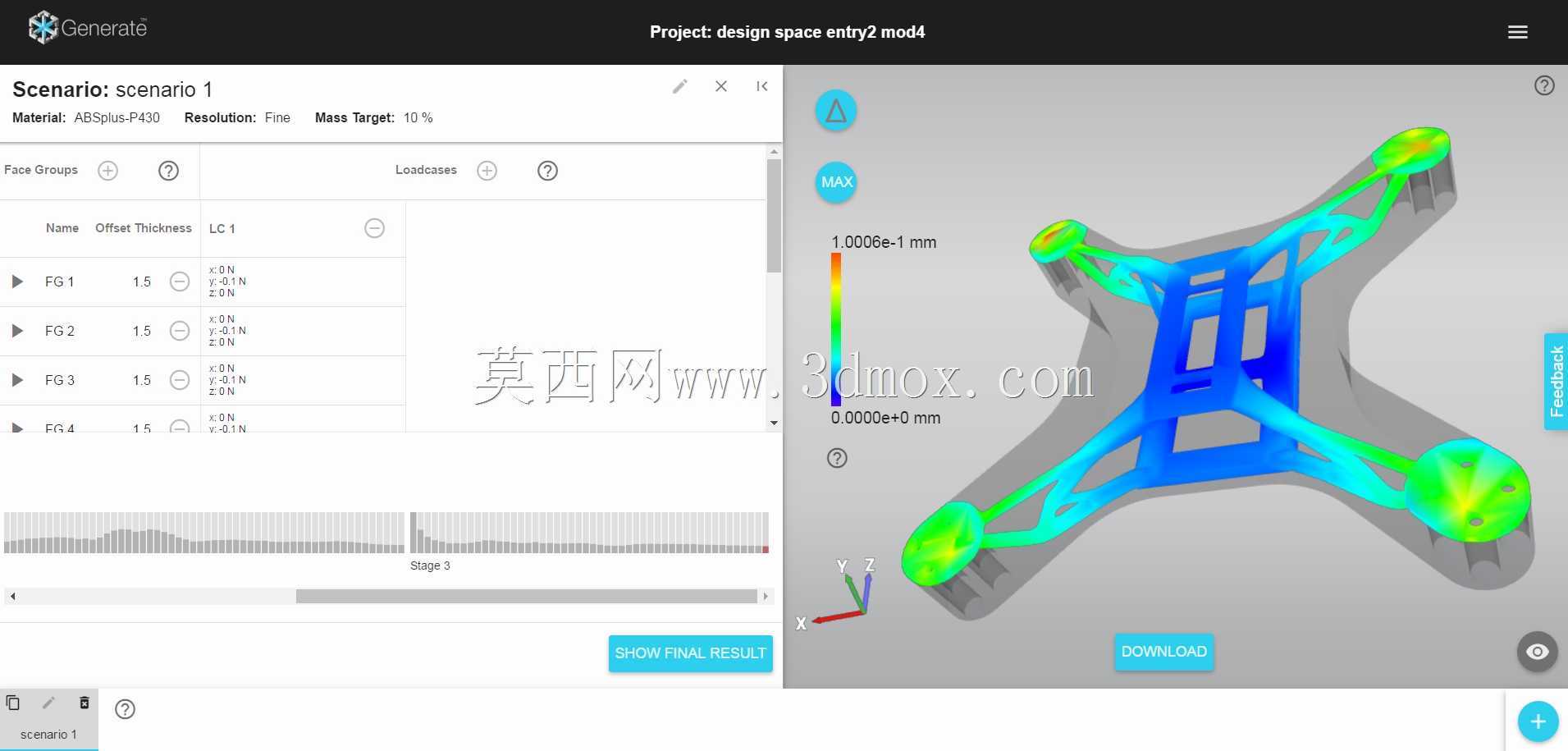

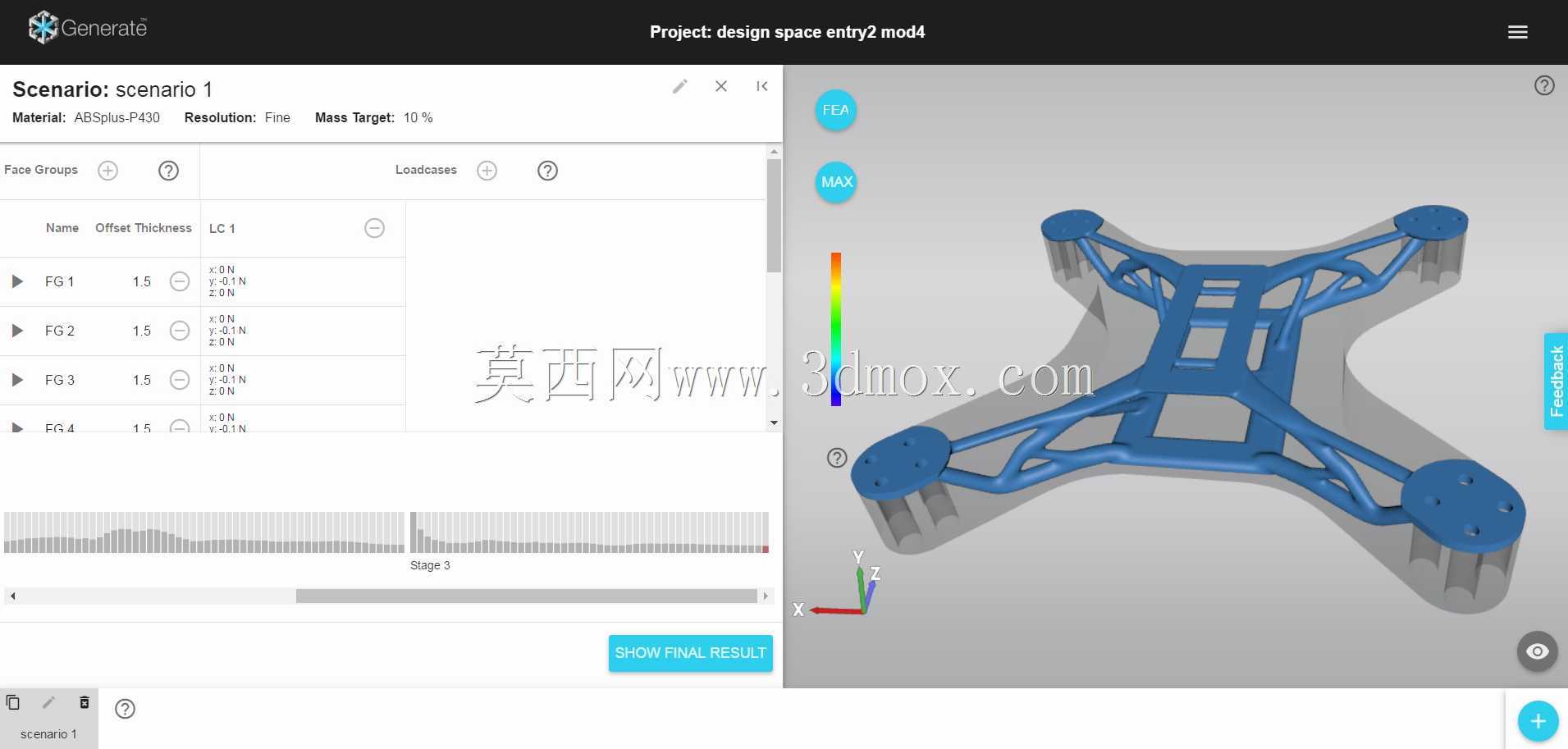

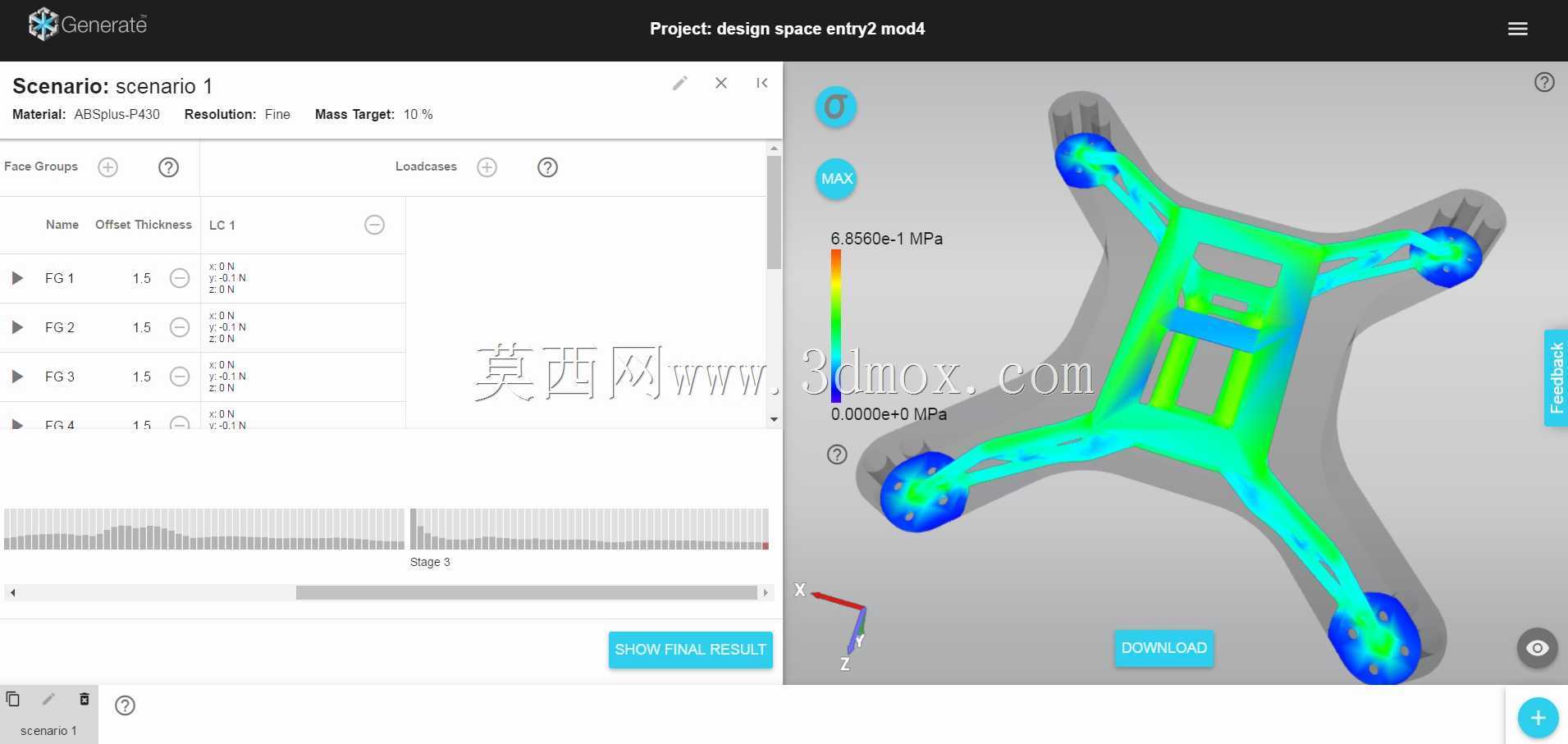

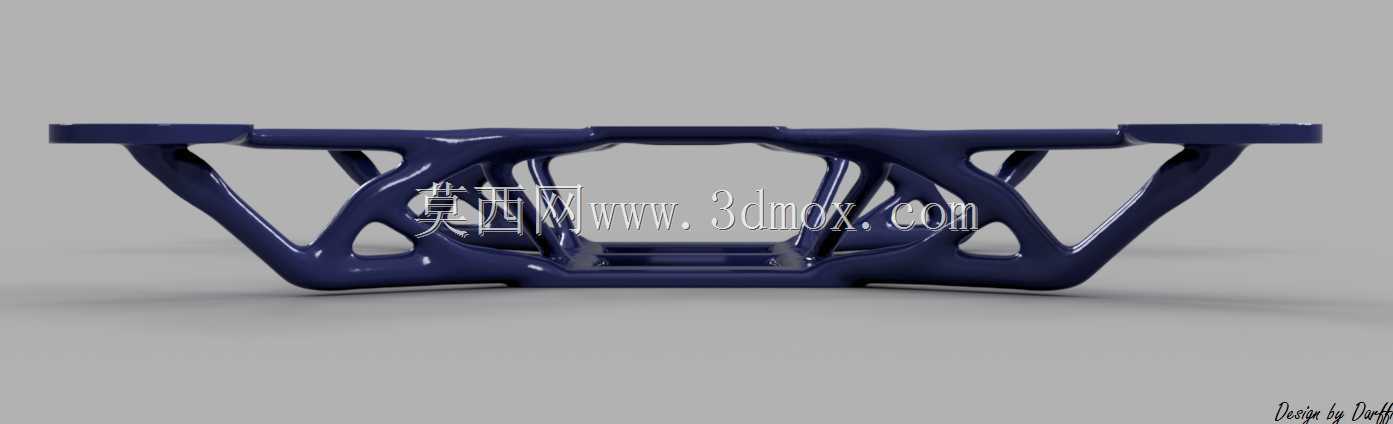

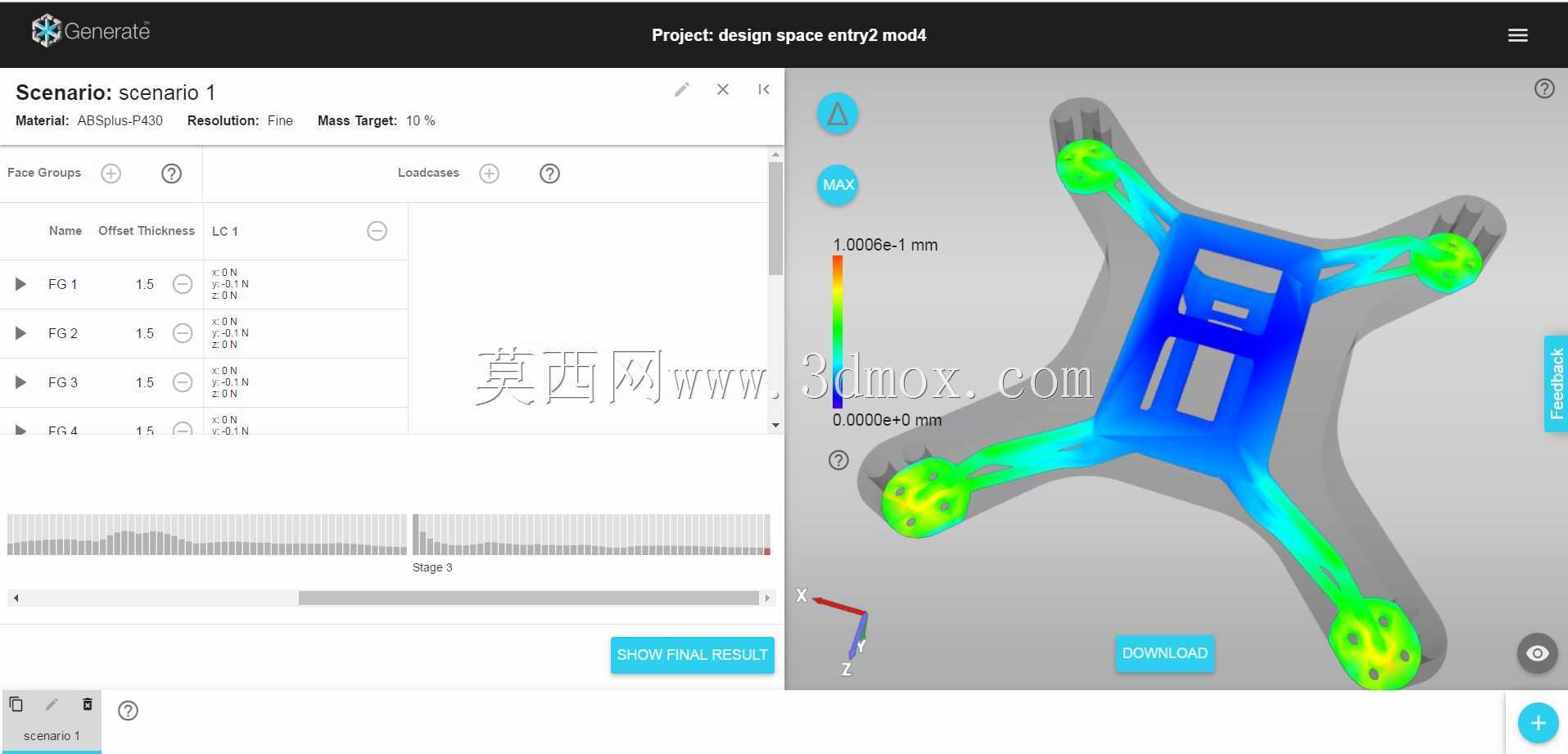

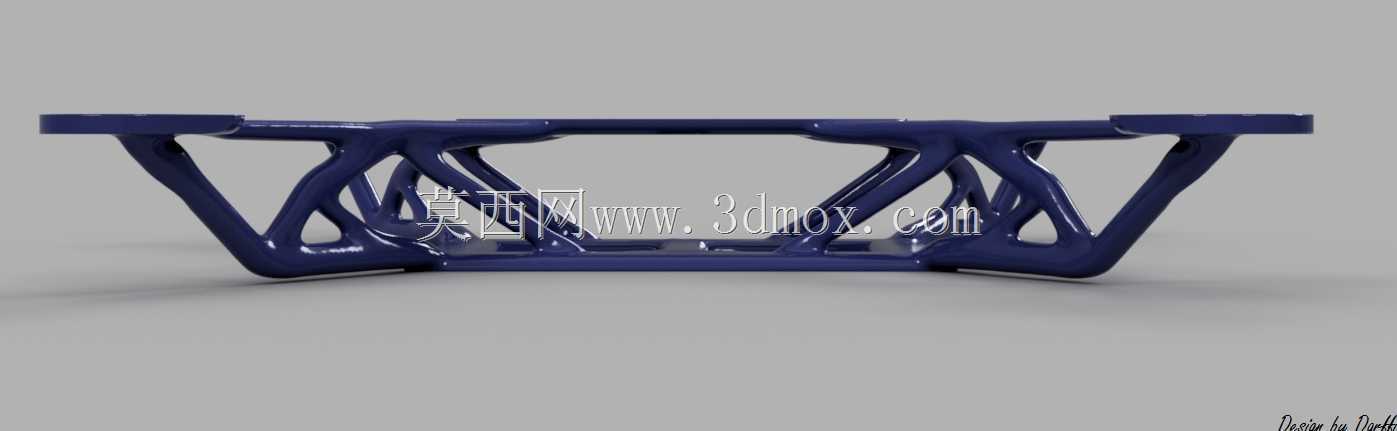

从结构受力角度分析，机臂并非采用等截面实心梁设计，而是通过拓扑优化生成变截面镂空桁架形态，在电机安装座与中心舱体的连接区域，材料沿主应力传递路径分布，去除了非受力区域的冗余材料。这种结构在承受电机升力及机动飞行的交变载荷时，能够将力流平顺引导至中心框架，避免局部应力集中。机臂根部与中心舱体采用一体化过渡连接，圆弧过渡区域有效降低了应力集中系数，相比拼接式机架，消除了连接件松动带来的振动隐患。

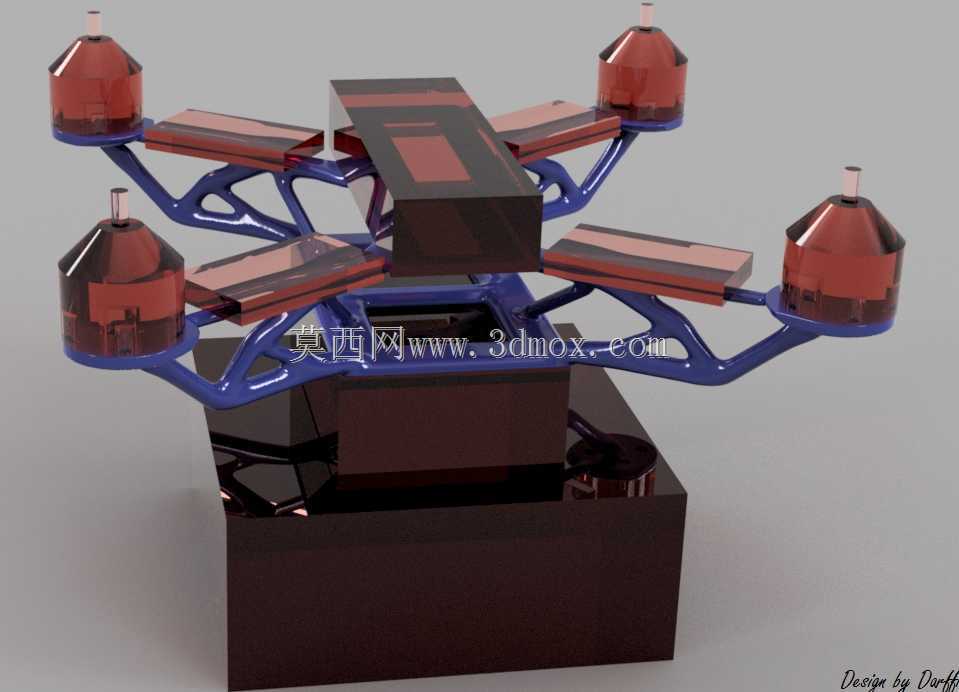

在实际应用场景中，这类微型机架主要面向室内航拍、教学实验及轻型载荷巡检任务。机架整体尺寸适配2.8寸至3寸螺旋桨，机臂长度保证相邻螺旋桨旋转平面无干涉，同时预留足够的侧向安全距离。安装边界方面，中心框架的安装孔位兼容标准飞控安装孔距，电调可直接粘贴于机臂内侧平整区域，减少布线长度。机架底部预留设备安装空间，可直接挂载微型摄像头及图传发射模块，前部无突出结构遮挡镜头视野。

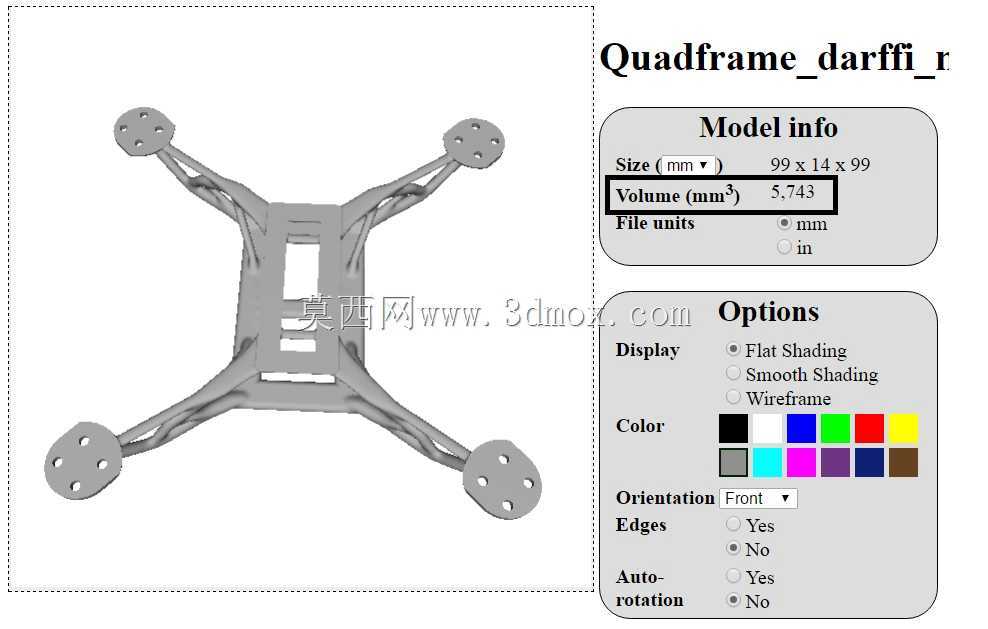

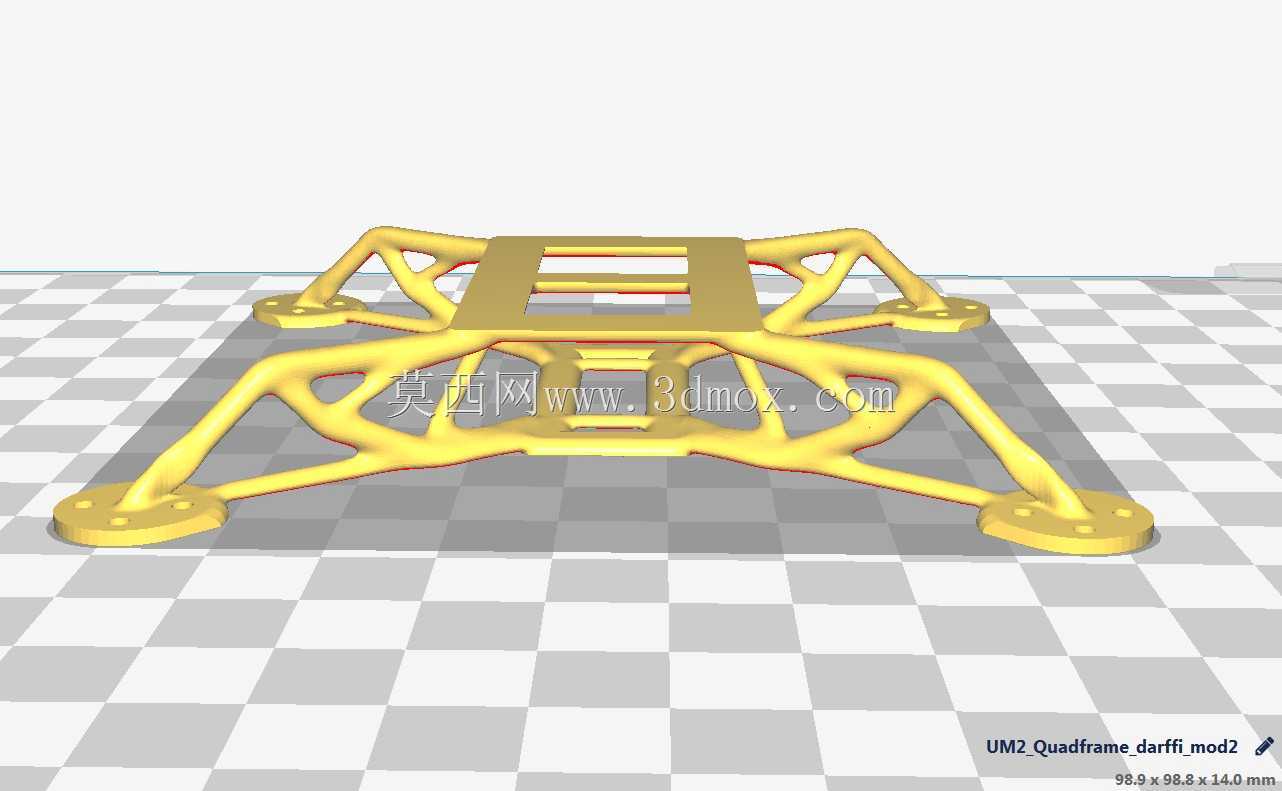

从制造工艺角度，该结构适配熔融沉积成型3D打印工艺，所有镂空区域均设计有自支撑角度，打印时无需额外添加支撑结构，大幅降低后处理工作量。材料选用ABS或PLA线材均可满足使用强度要求，打印完成后仅需去除底部 raft 支撑即可进行装配。整机打印完成后重量控制在6克左右，搭配1104系列电机及3寸桨叶，整机起飞重量可控制在50克以内，具备良好的抗摔性能，在发生碰撞时，机臂的镂空结构可通过微小形变吸收冲击能量，避免中心舱体内的电子元器件受到刚性冲击。
