四旋翼无人机轻量化承载机架结构

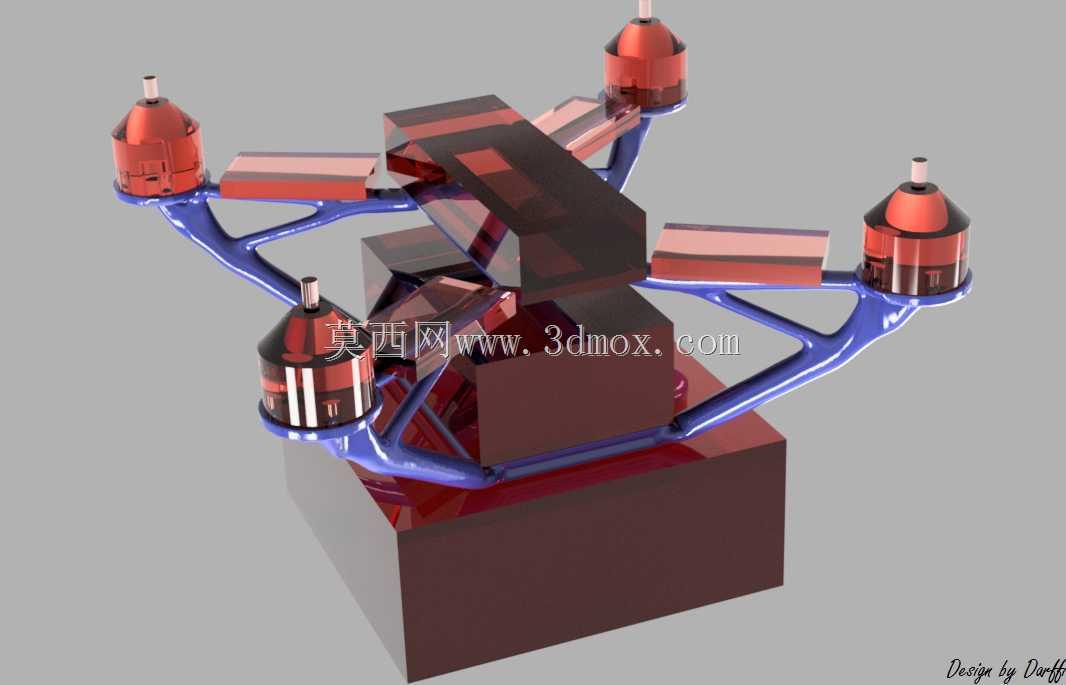

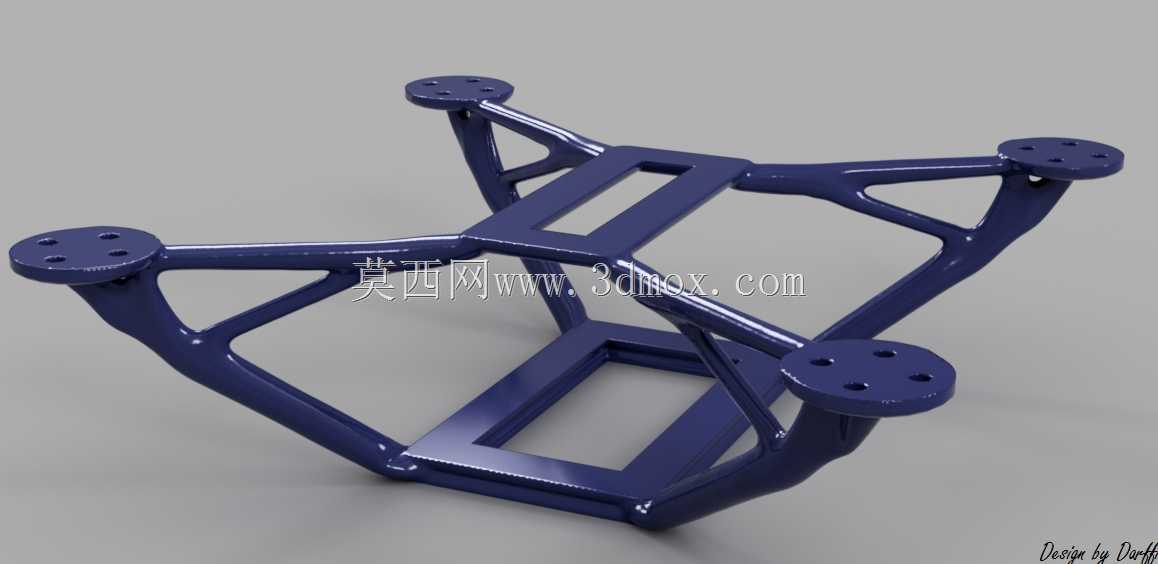

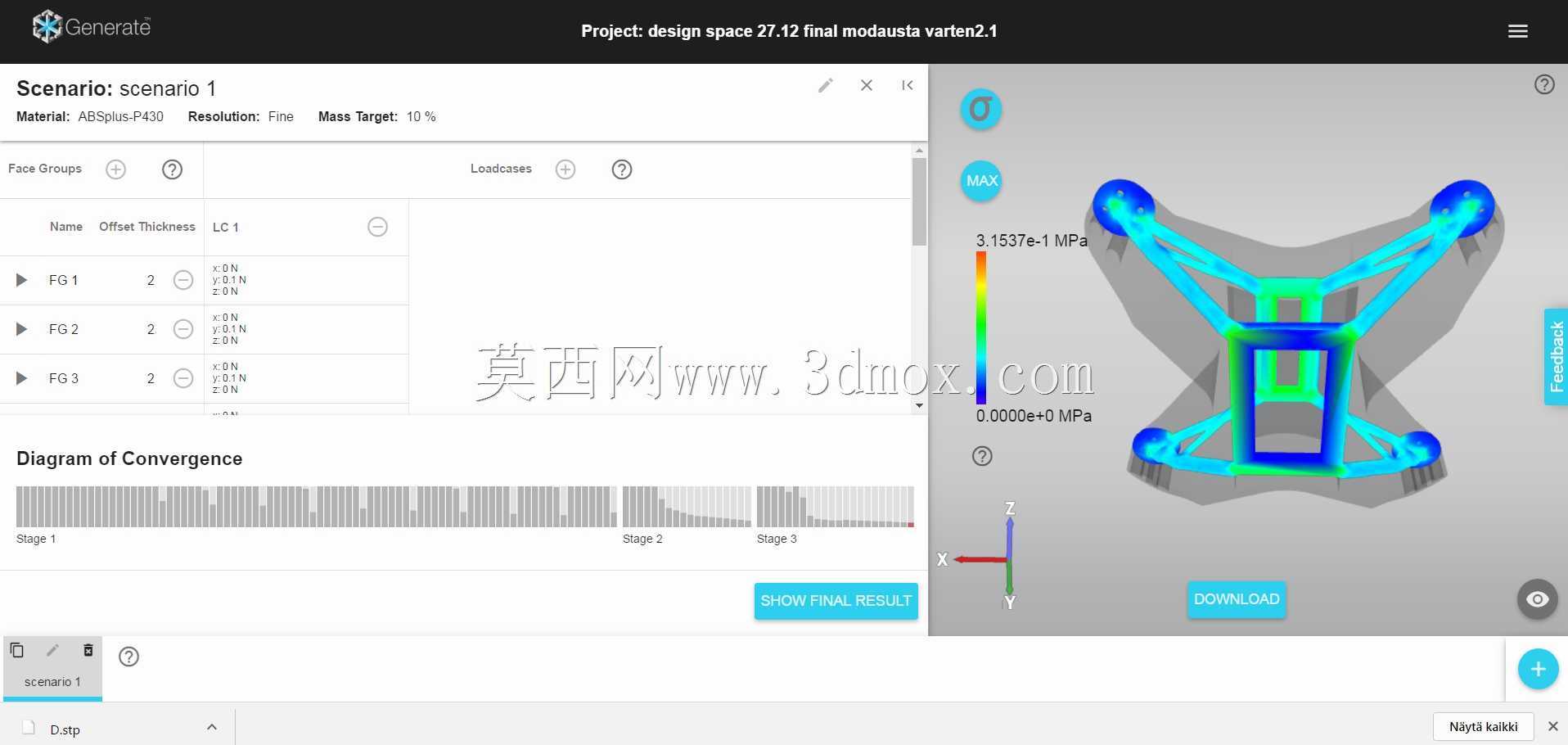

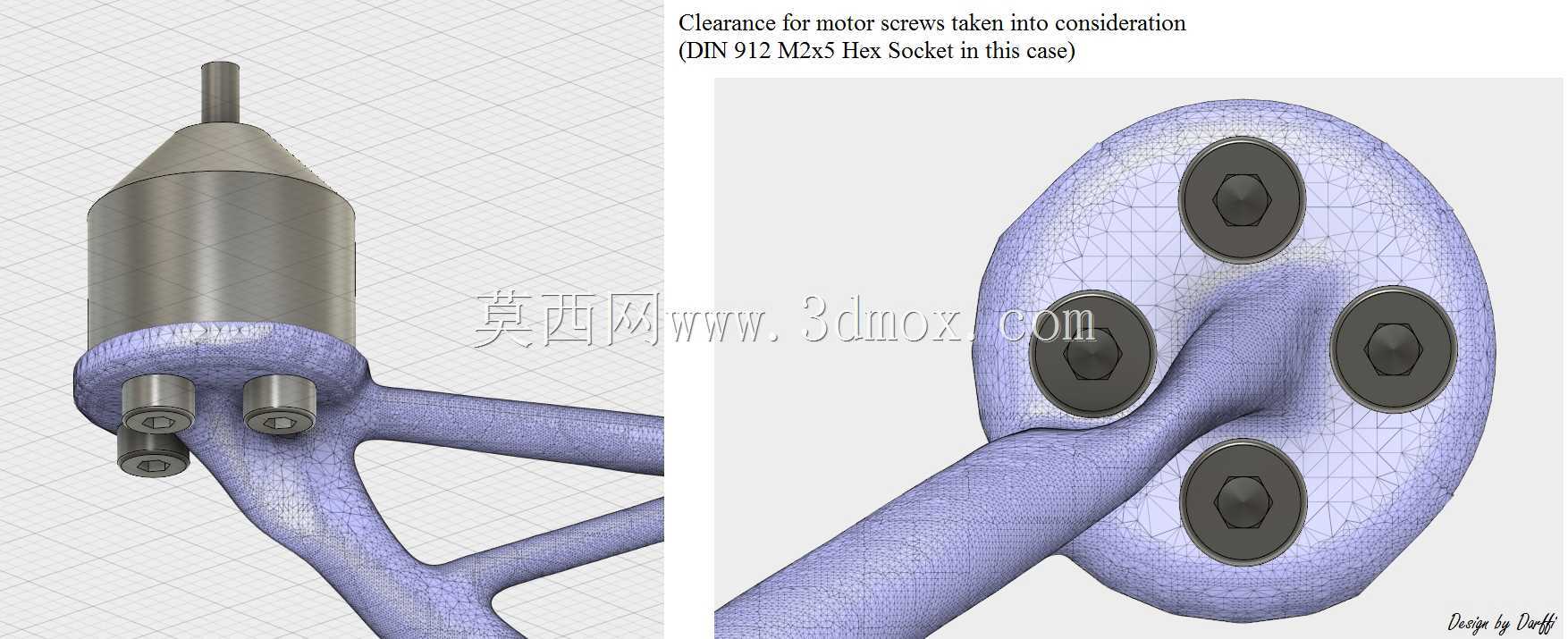

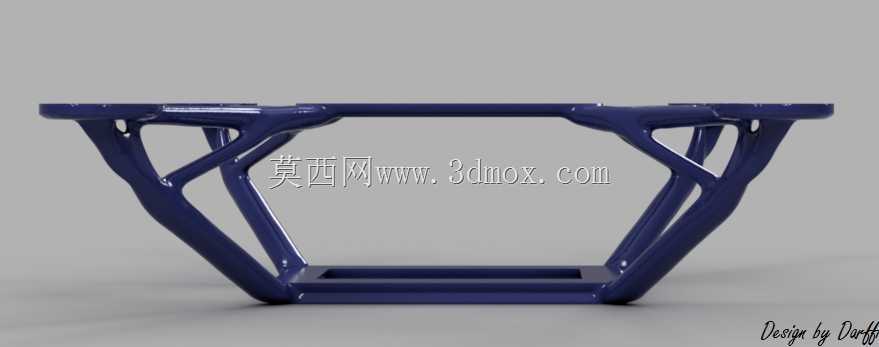

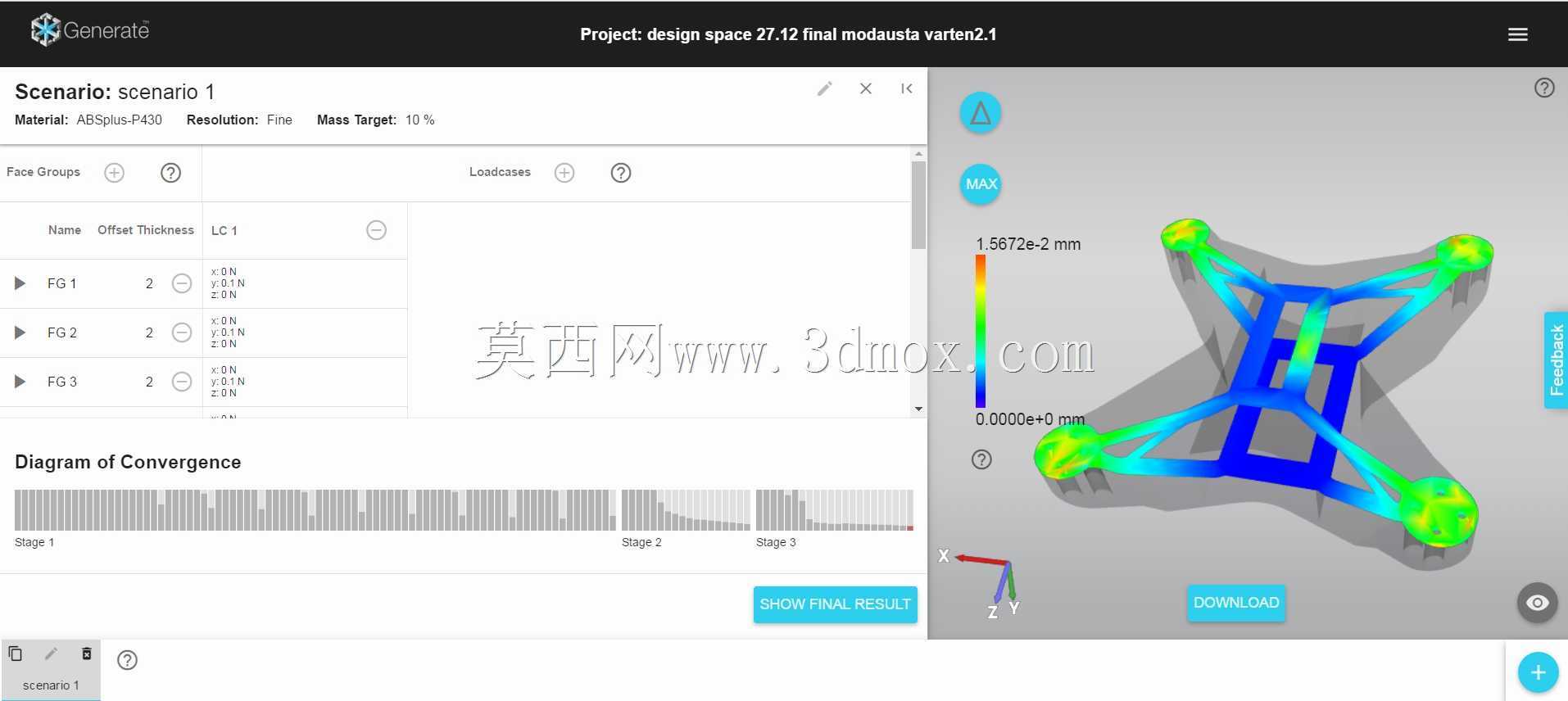

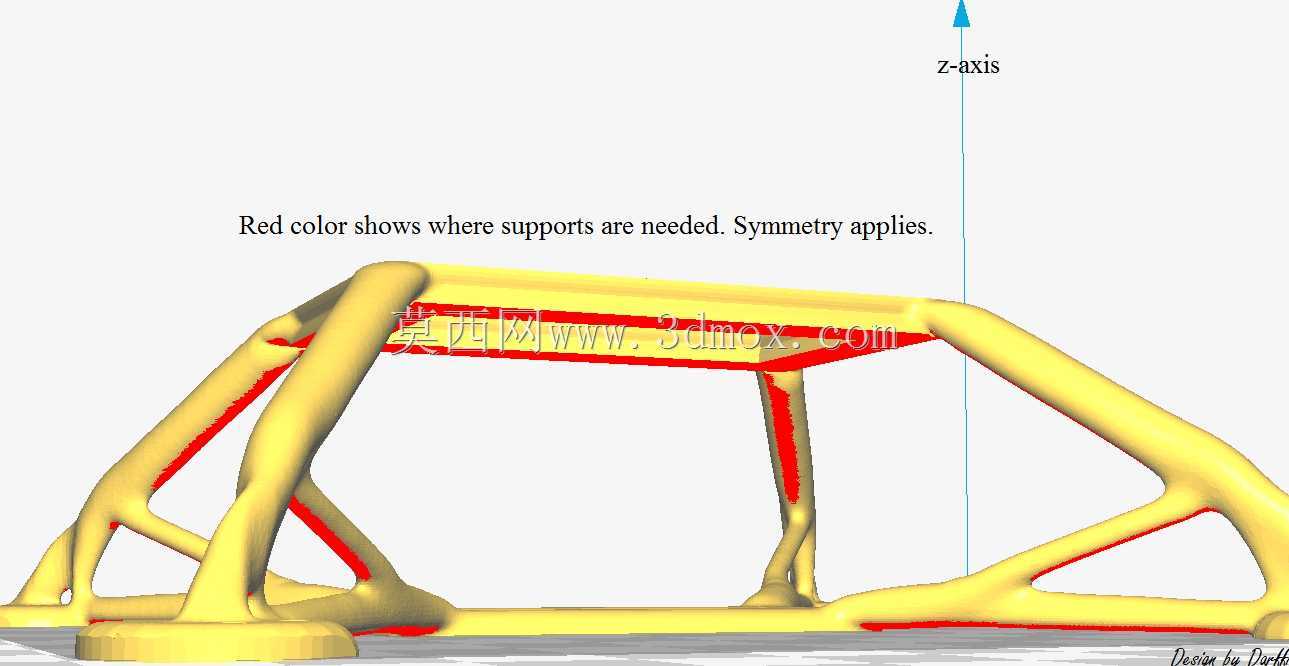

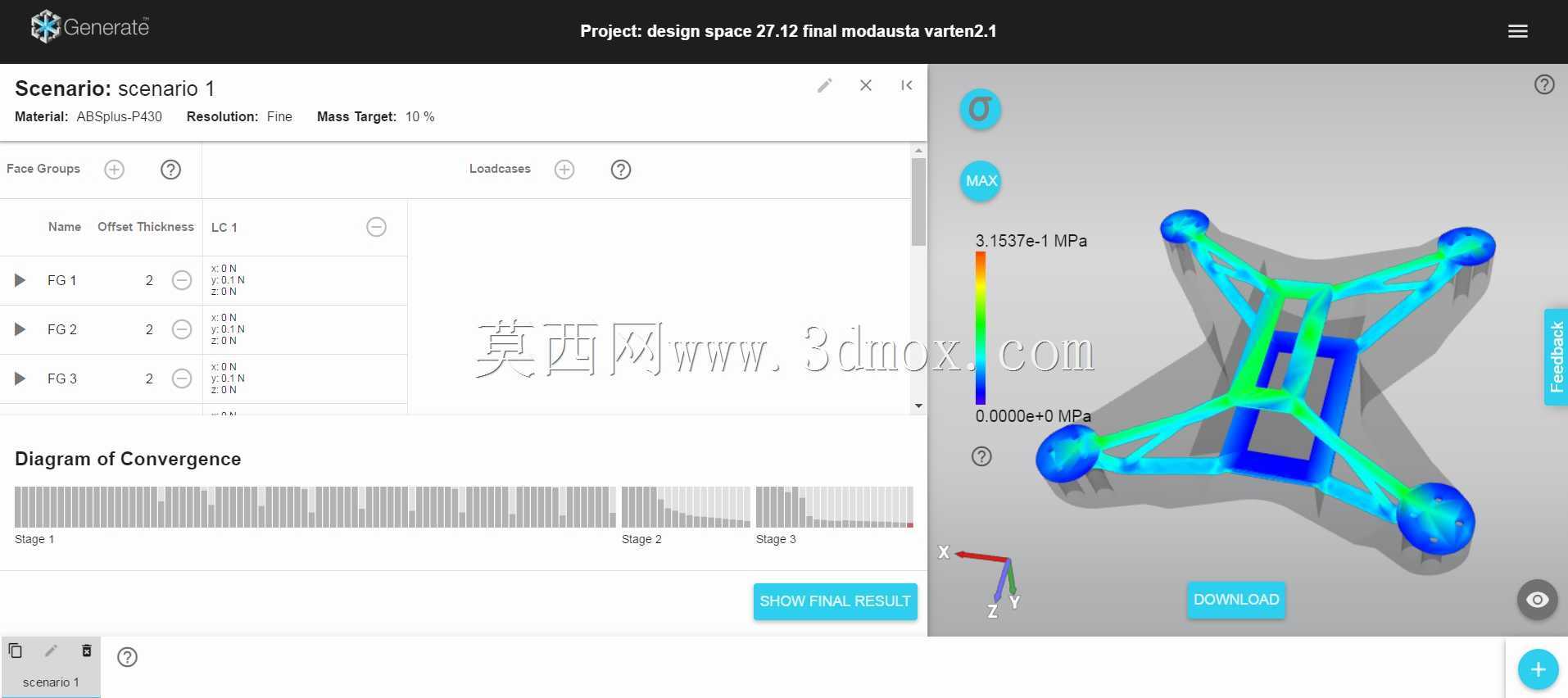

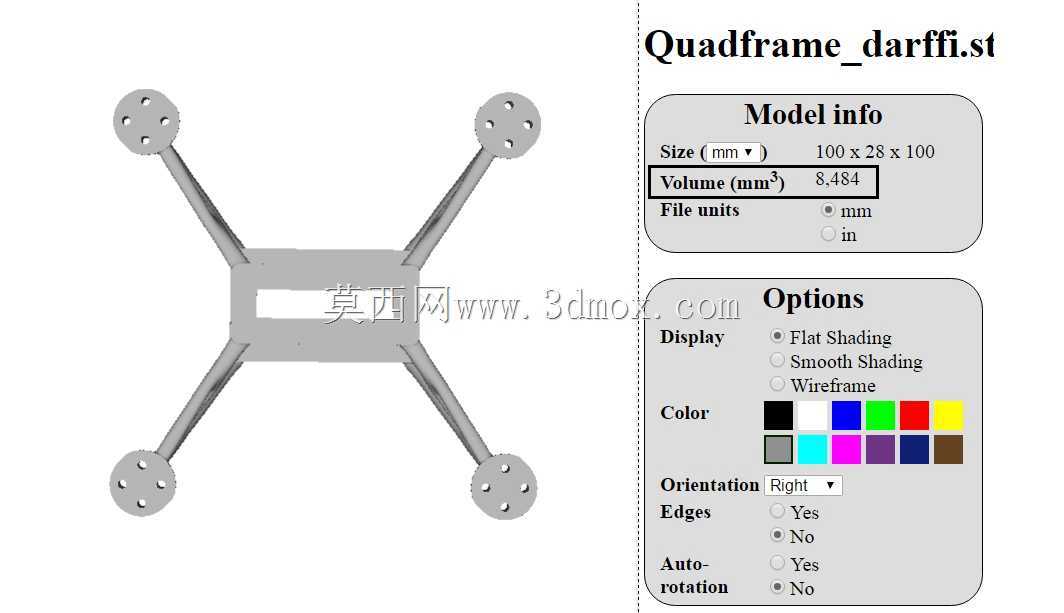

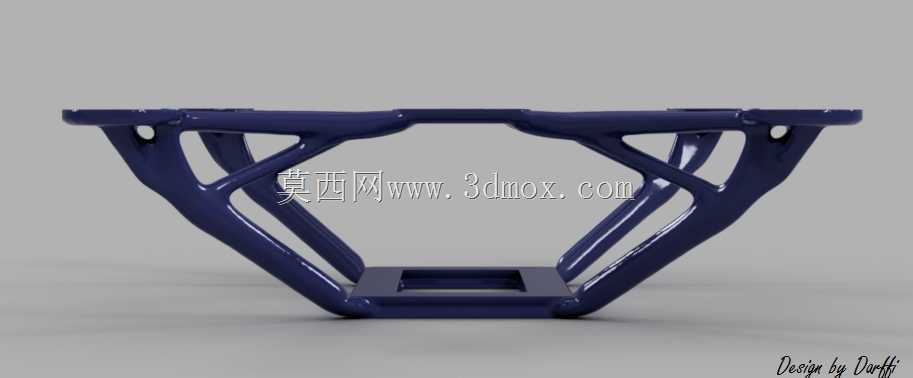

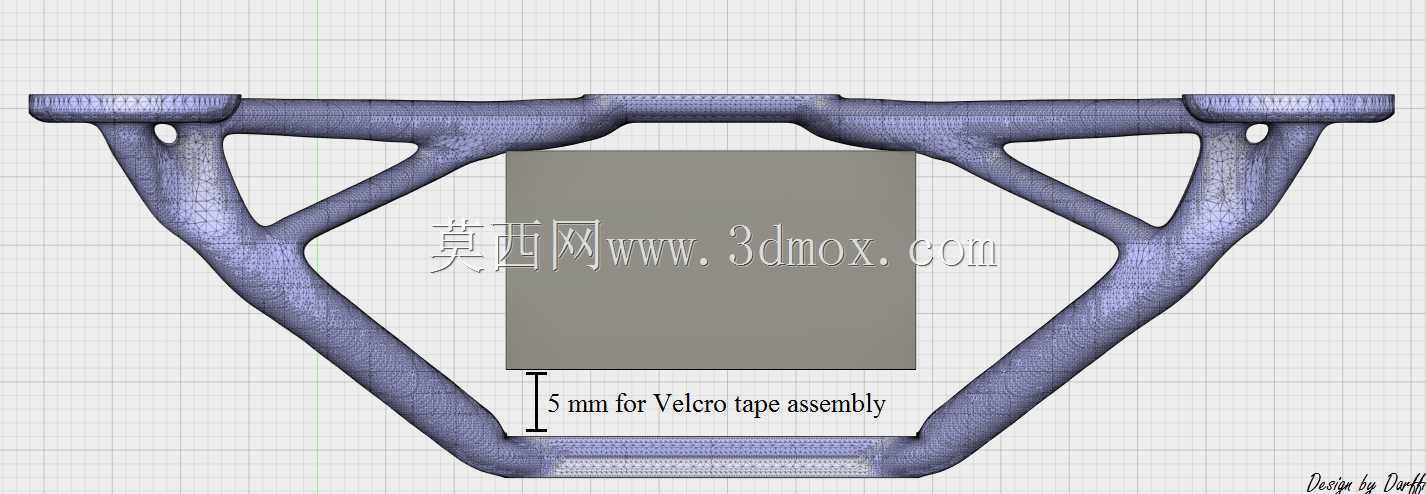

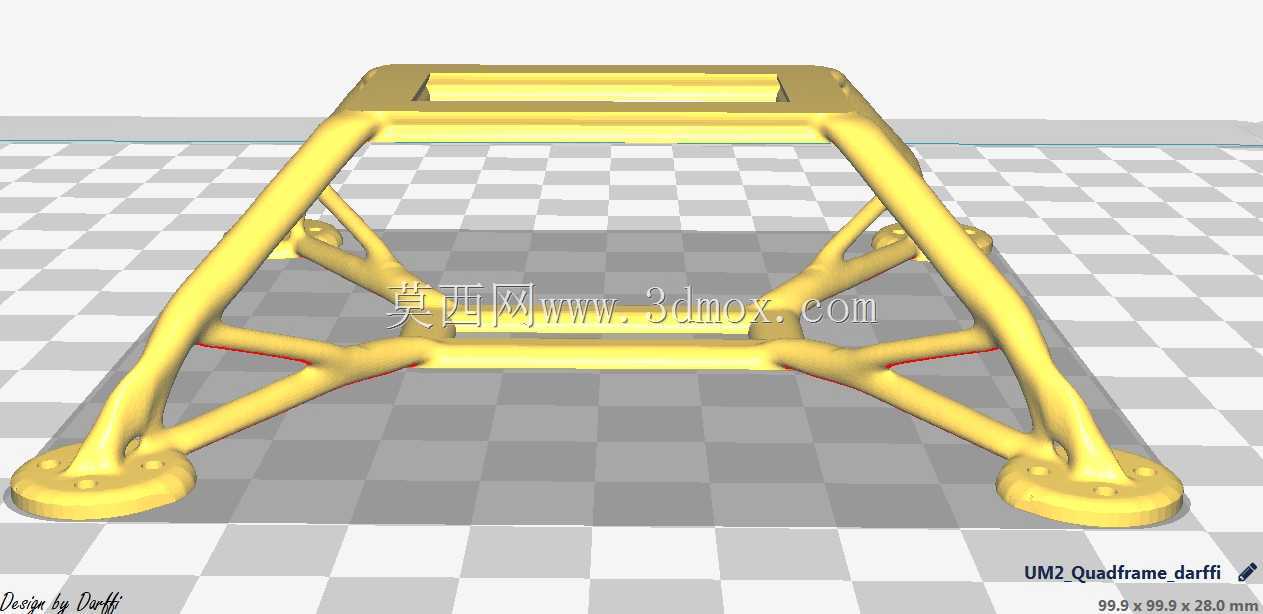

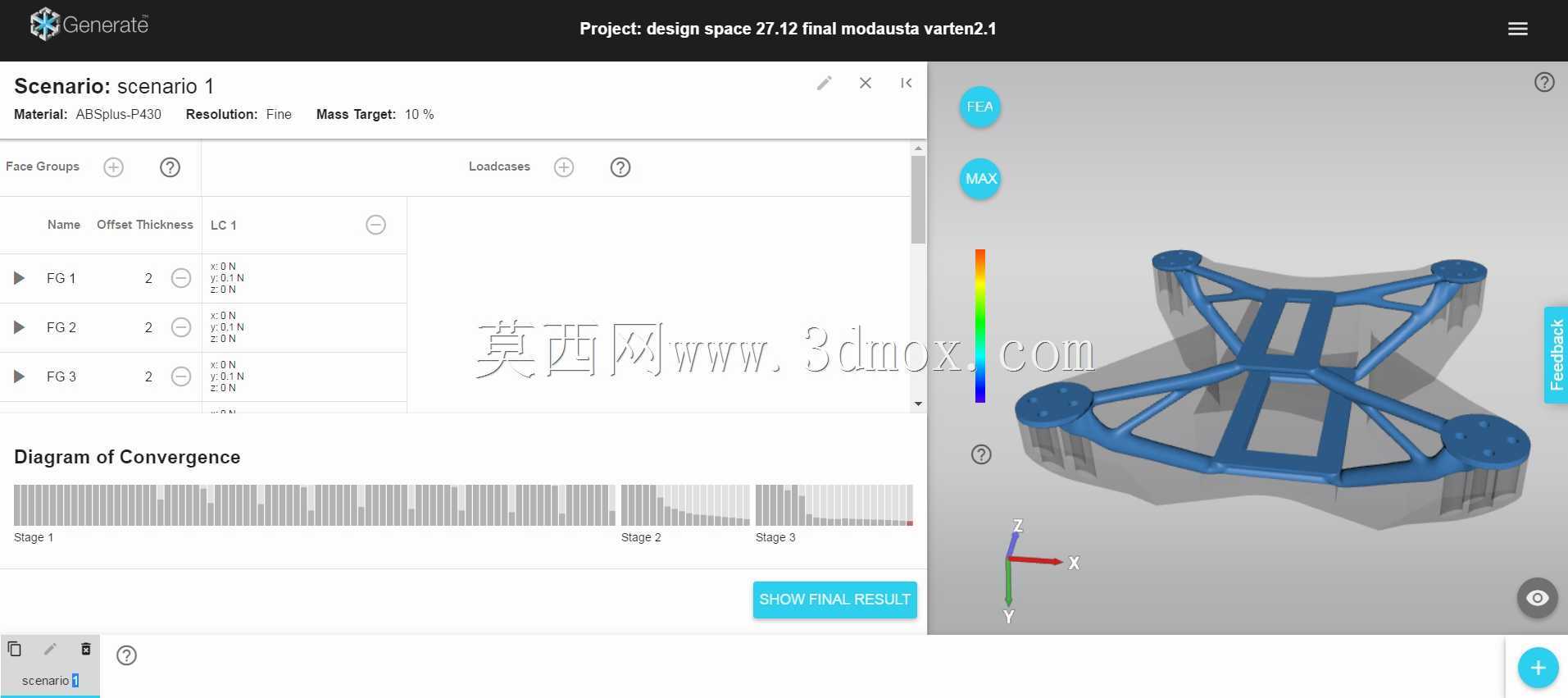

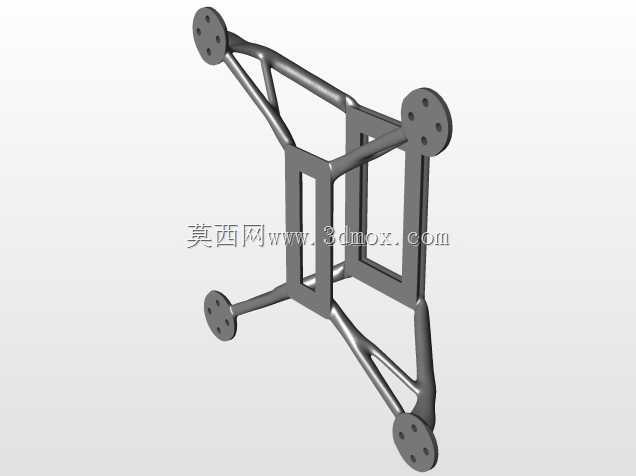

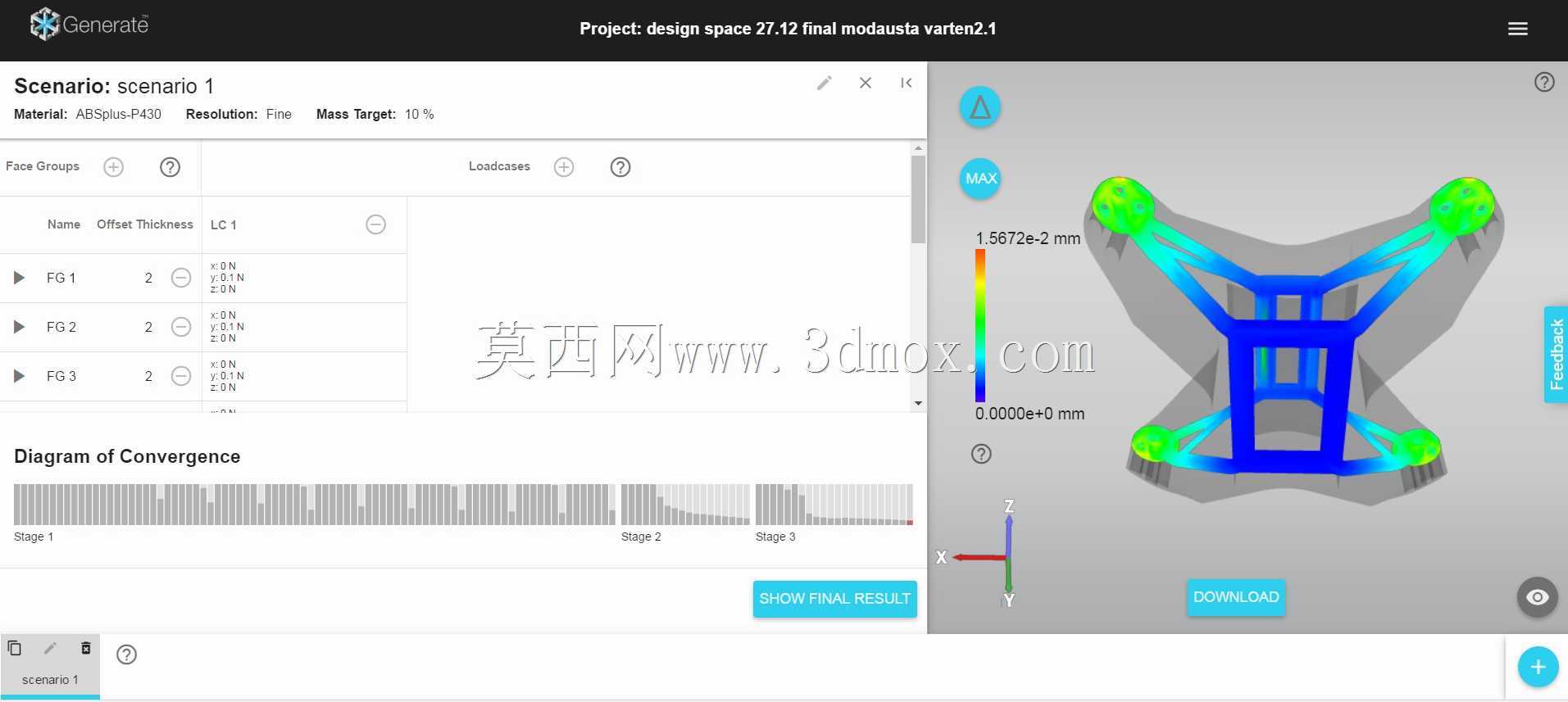

该结构为四旋翼飞行器的核心承载机架，是小型多旋翼飞行平台的核心受力部件，主要应用于消费级航拍、小型作业巡检类四旋翼无人机的整机装配场景，承担整机动力部件、能源部件、飞控部件的安装定位与载荷传递作用。机架采用四支臂对称辐射式布局，四个臂端预留带安装孔的电机安装座，可直接适配标准规格的无刷电机安装孔位，安装面平面度公差控制在0.1mm以内，保证电机安装后输出轴与机架平面垂直，避免动力输出偏斜带来的飞行姿态偏移问题。机架中部设置两层矩形安装框，上层框可用于固定飞控板、GPS模块等航电部件，下层框为电池安装位，预留的绑带穿装间隙可适配魔术贴扎带穿过，能够将锂聚合物电池牢牢绑定在机架重心位置，降低飞行过程中电池晃动带来的重心偏移风险。设计阶段通过拓扑优化算法完成受力路径迭代，在保证支臂抗弯、抗扭刚度的前提下，去除了非受力区域的多余材料，采用ABS材质成型后整体重量控制在8.5g左右，大幅降低了整机空载重量，能够有效提升飞行续航时间。支臂与中部框架的过渡区域采用大圆角平滑过渡，避免3D打印过程中出现应力集中导致的层间开裂问题，同时支臂内侧预留的走线间隙可将电机电源线、电调信号线规整收纳在结构内侧，避免飞行过程中桨叶剐蹭线路引发故障。机架的安装边界充分考虑了标准件的装配需求，电机安装孔位间距适配主流22系列无刷电机的安装尺寸，中部安装框的内框尺寸可容纳常规规格的飞控板与电调模块，整体装配无需额外定制转接件，可直接完成标准动力套装的快速组装。结构成型后无需额外添加大量打印支撑，仅在极少悬空位置设置易拆除的支撑结构，能够有效降低打印后处理的工作量，同时支臂的受力方向与打印层叠方向匹配，避免层间受力断裂的风险，保证飞行过程中机架承受电机振动、机动载荷时的结构可靠性。
