火箭用双耳连接支撑座结构设计

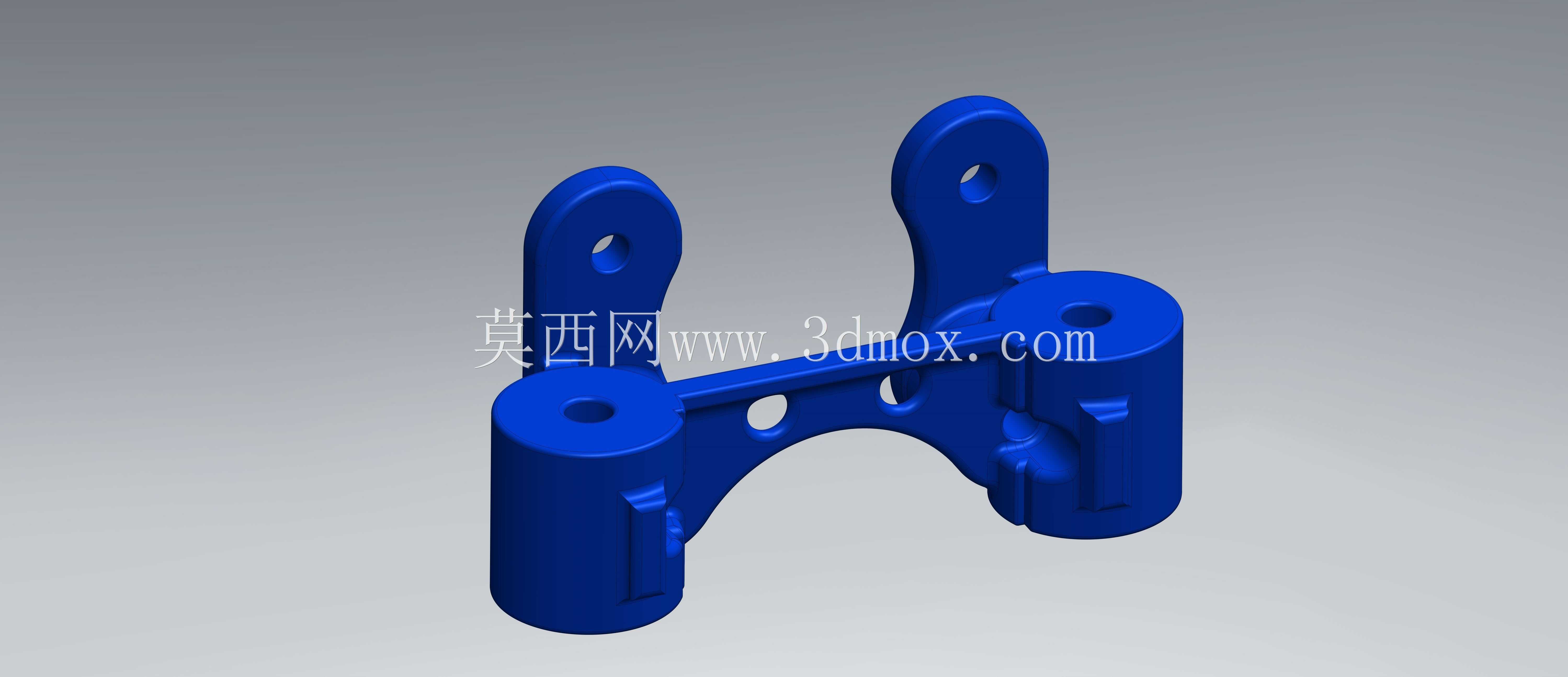

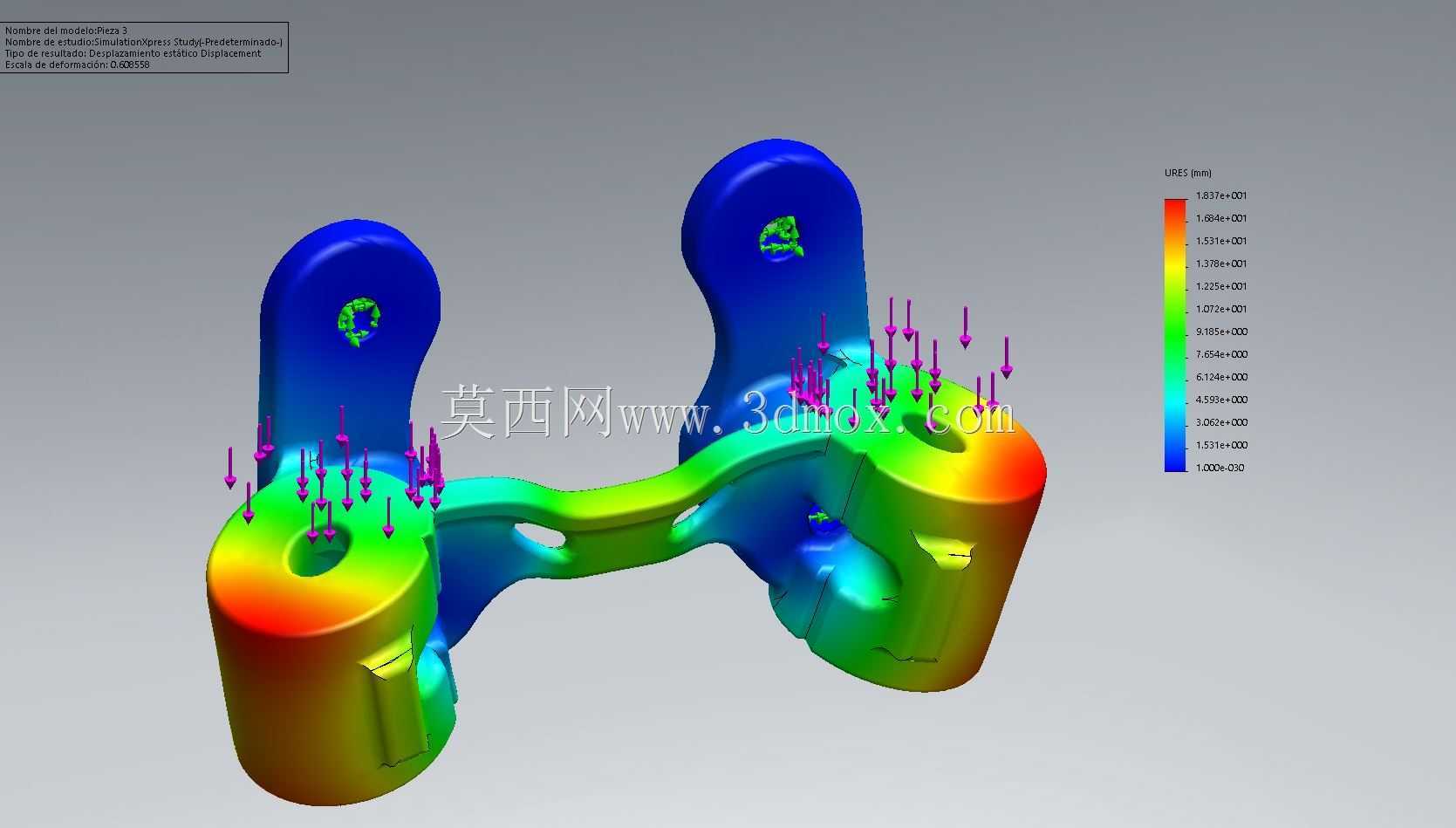

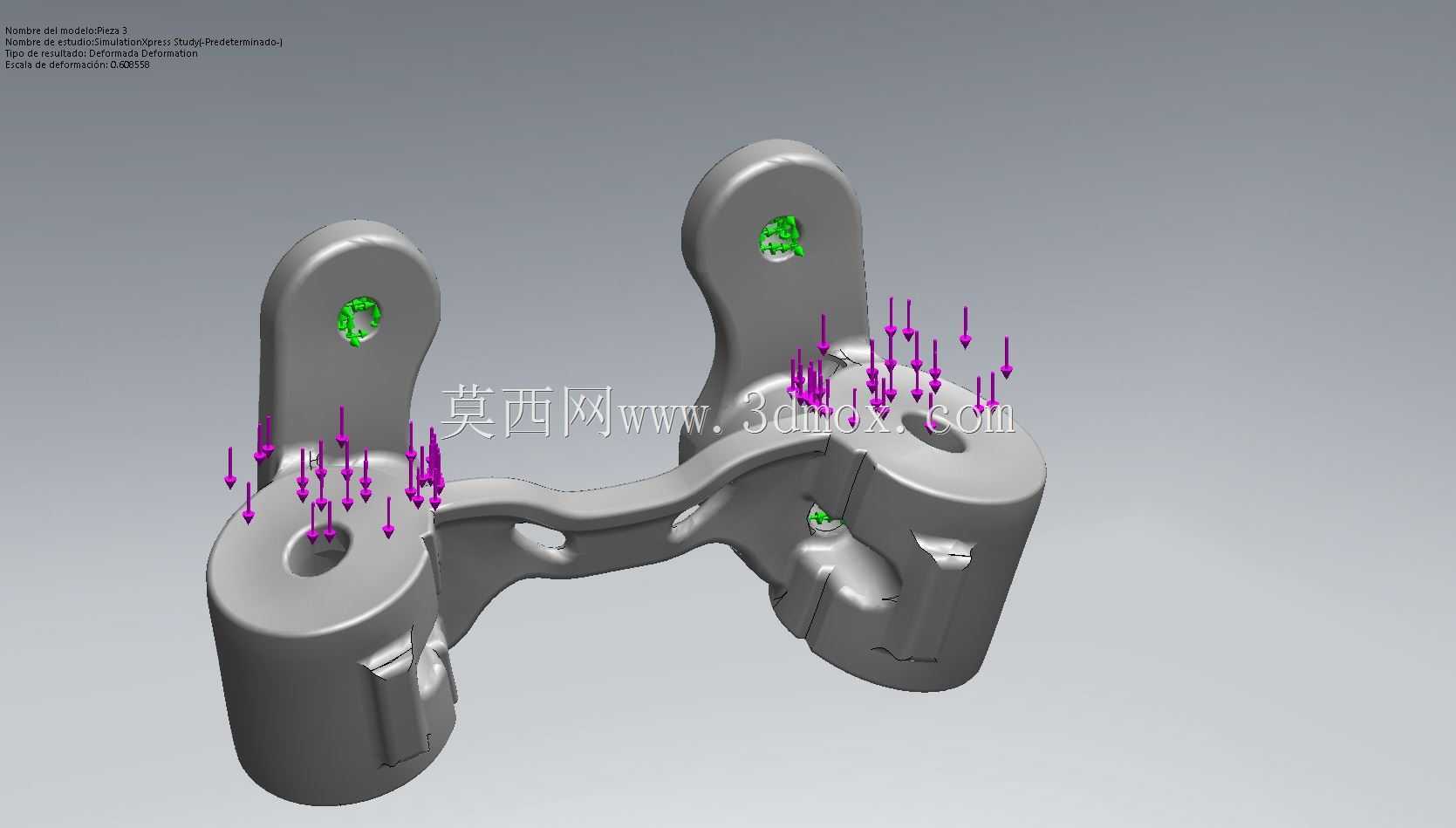

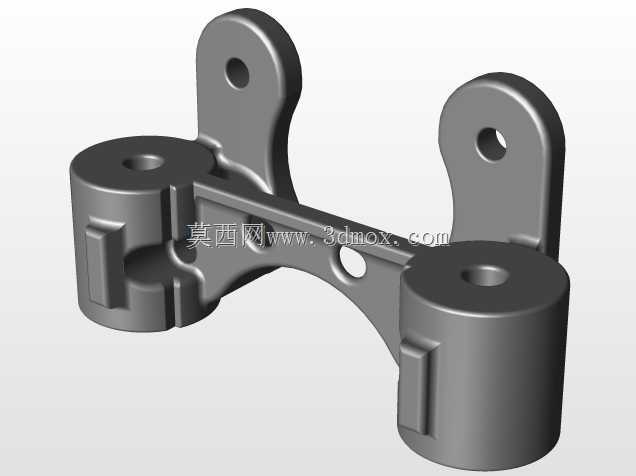

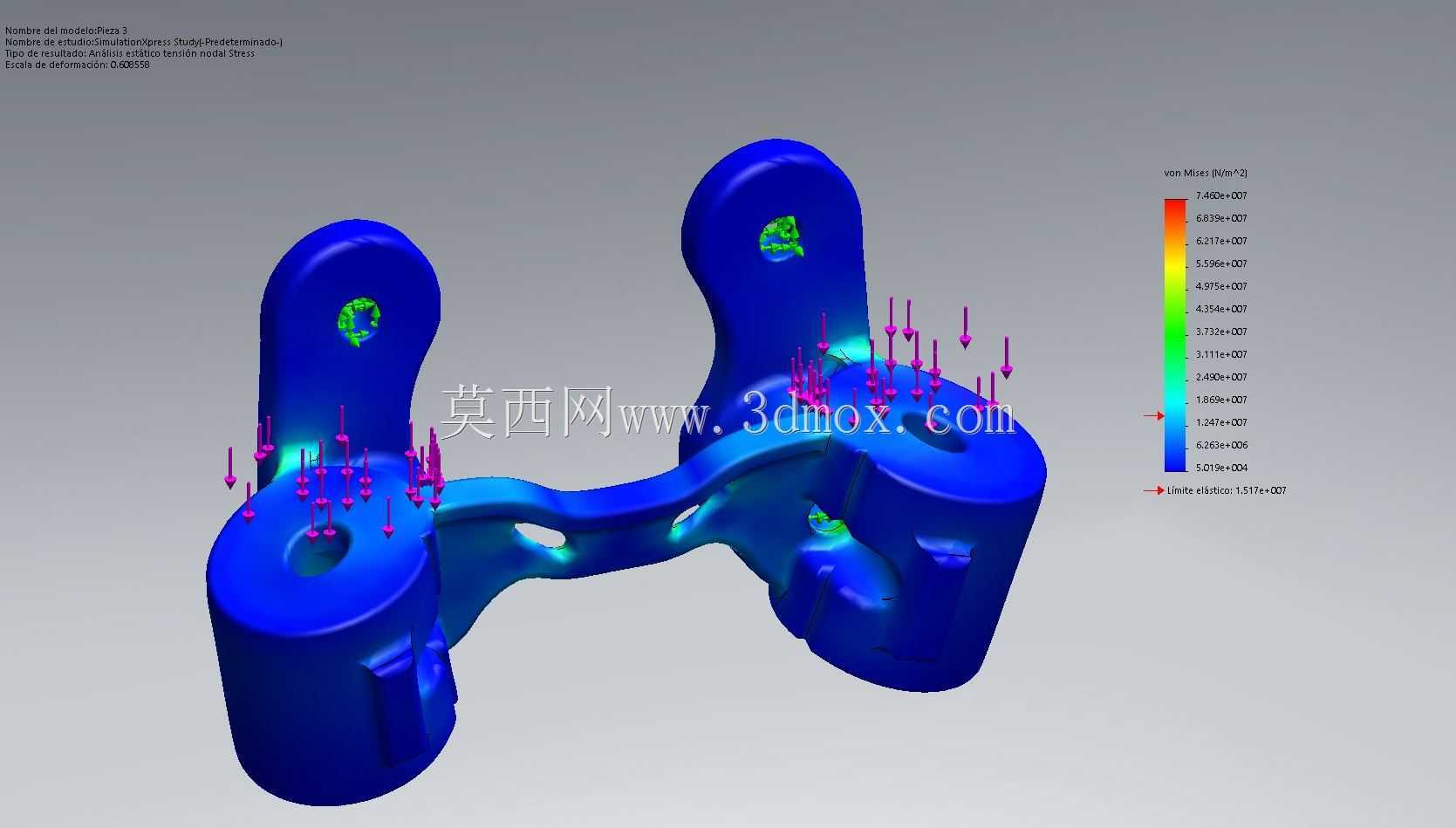

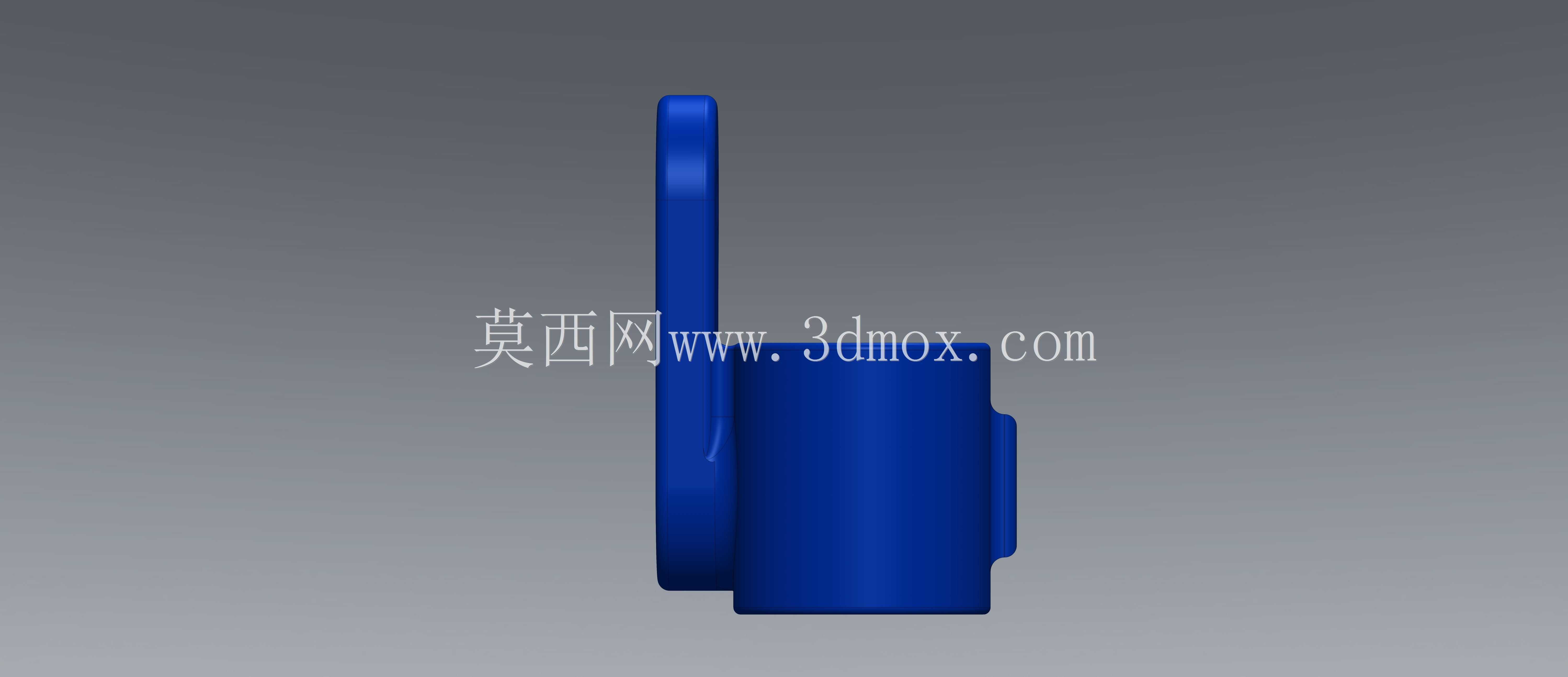

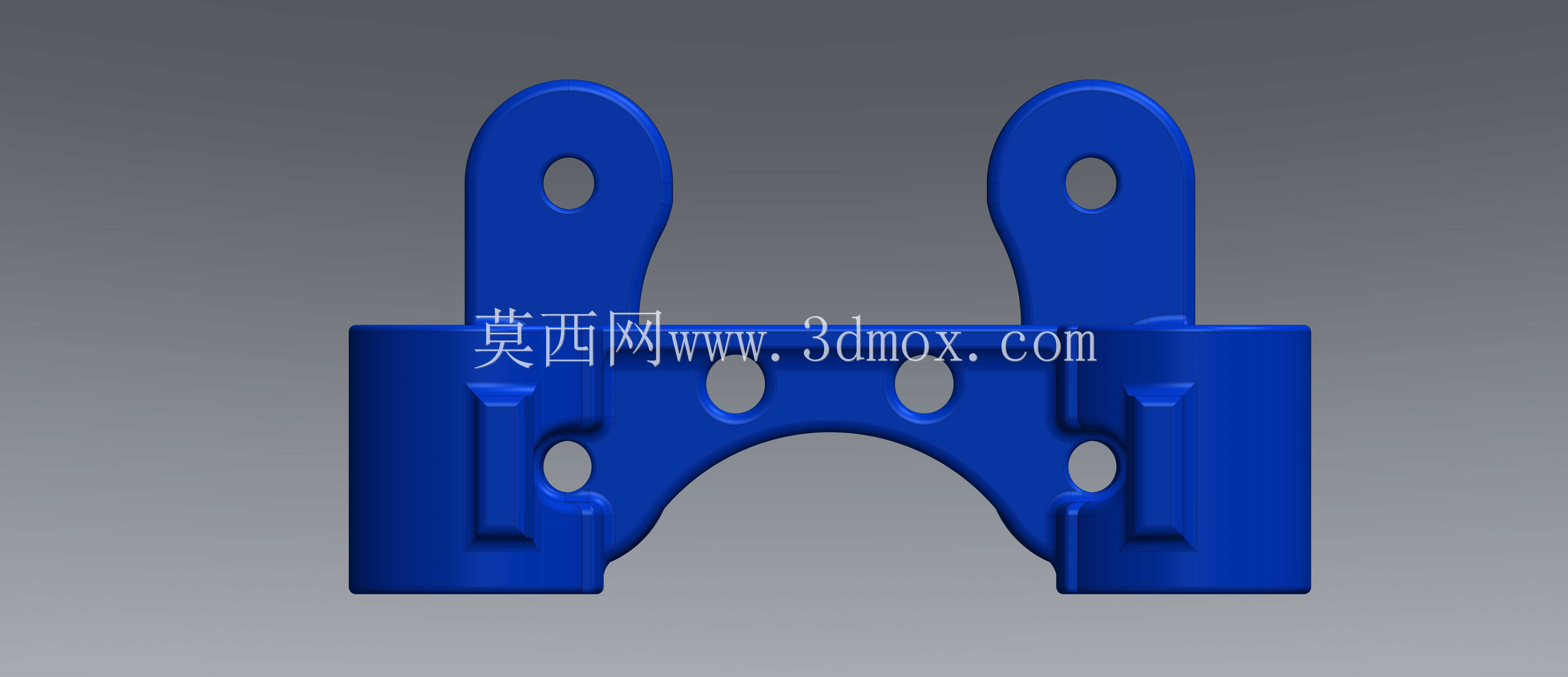

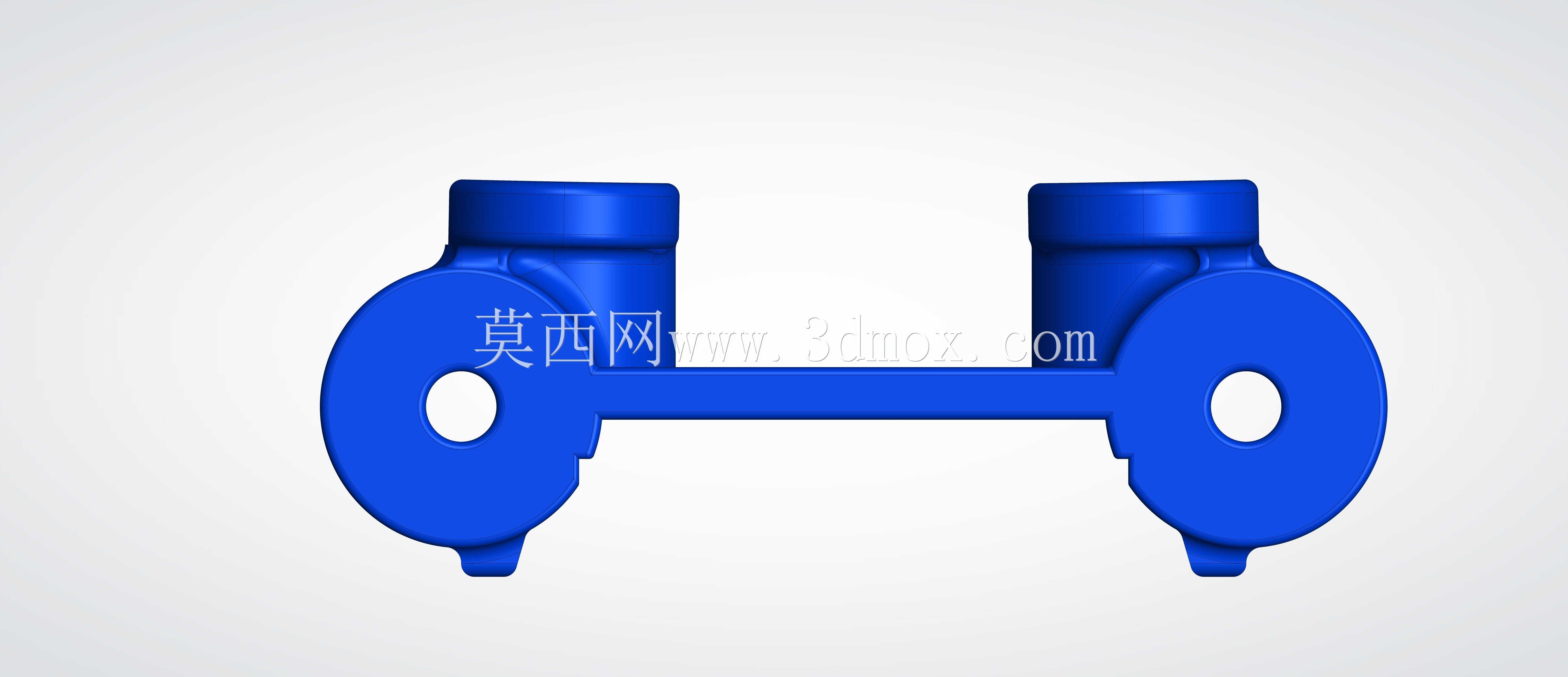

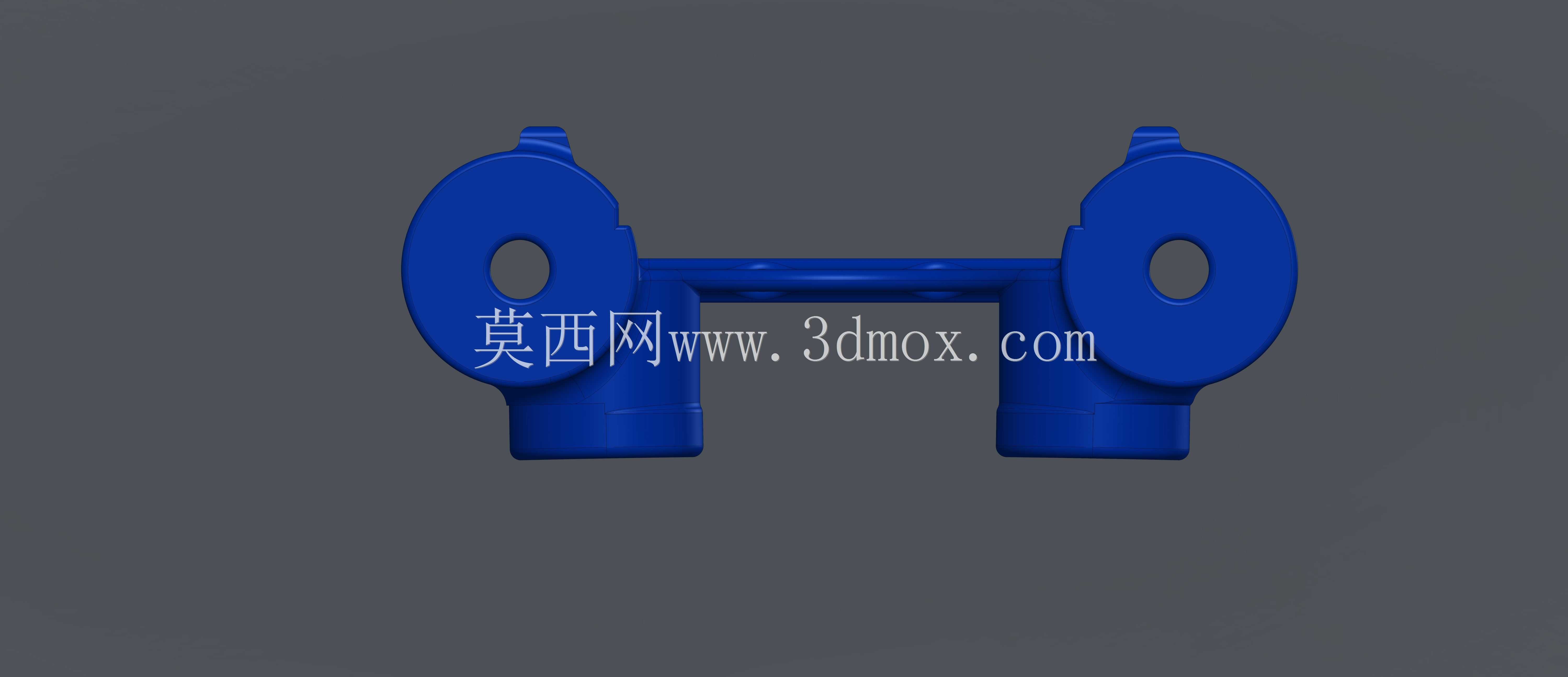

该支撑座属于航天箭体管路与小型设备的安装固定构件，主要用于箭体内部线束、阀件或小型仪器的安装定位，在发射阶段承受振动、冲击与瞬时过载，需要在有限安装空间内兼顾连接刚度与轻量化要求。从结构上看，零件主体为半包覆式基座，两侧向上延伸出对称耳板，耳板开设同轴通孔，可通过销轴或螺栓与外部支架形成铰接或紧固连接；基座正面布置多组减重与安装孔，中部下凹圆弧既避让相邻管路或构件轮廓，也减少不必要的实体材料堆积。基座两侧设置竖向加强凸棱，从底部一直延伸至耳板根部，能够把耳板承受的横向载荷顺畅传递到基座贴合面，降低孔边应力集中风险。耳板孔位与基座安装面保持严格位置关系，建模时需要先确定安装基准面，再以对称面控制两侧耳板的同轴度与平行度；孔边、耳板外缘和基座转角均保留圆角过渡，避免锐边导致的疲劳裂纹，也符合实际机加工艺要求。基座底面为主要安装贴合面，应保证平面度，使装配后受力均匀；正面小孔可用于螺钉紧固、定位销穿过或辅助绑扎，具体使用方式取决于周边设备接口。在选型与装配阶段，需要重点核对耳板中心距、孔径与销轴直径的配合关系，同时确认基座宽度、总高以及底部圆弧避让半径，避免与相邻管路、电缆桥架或结构框发生干涉。由于该类零件长期处于振动环境，耳板厚度、孔边距和加强筋尺寸不能仅按静态载荷估算，还应结合装配边界校核冲击工况下的局部应力。三维建模过程中可先绘制基座截面并拉伸成型，再切除中部避让区域，随后建立两侧耳板并添加凸棱，最后统一处理孔特征与圆角。这样的建模顺序便于后续调整耳板高度、孔位和基座宽度，也利于在装配体中快速检查安装边界。对于结构设计人员而言，该构件的价值不在于外形复杂，而在于用对称布局、局部加强和合理开孔实现稳定承力，同时控制整体重量，满足箭体内部紧凑空间下的可靠安装需求。
