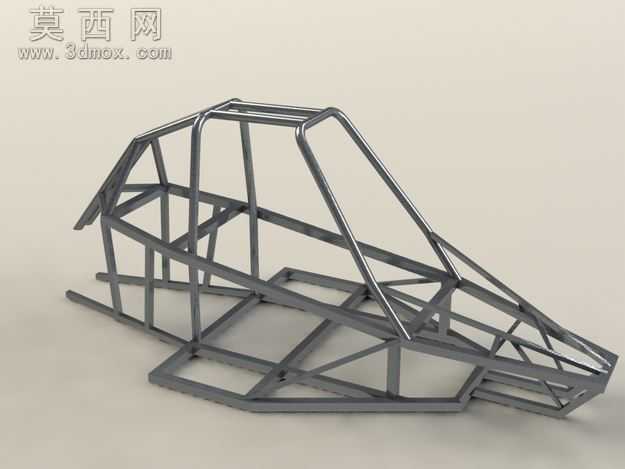

钢管结构越野车车架三维设计模型

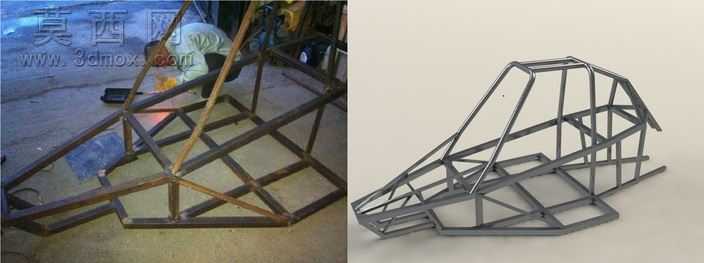

本模型为全钢管式越野车车架三维设计成果，是创作者为学士学位项目搭建的核心结构模型，建模过程严格遵循越野车辆车架的力学设计逻辑，完整还原了管架式越野车架的空间结构特征。建模阶段以空间线框为基准搭建主受力路径，精准排布每一根管材的空间位置与连接角度，所有管材衔接处均做了贴合的相贯线处理，还原真实焊接工艺的拼接形态，保证结构的几何连续性与力学传递合理性。模型完整呈现了车架的前部防撞结构、乘员舱防滚笼框架、后部动力安装区域、底盘下部承载横梁的全部结构，各部分管材的粗细规格根据受力场景做了区分：主纵梁、防滚环主结构采用大管径管材，斜向加强撑、辅助连接结构采用适配的小管径，既还原真实设计的用料逻辑，也通过管径差异清晰展现结构的受力层级。材质渲染上为金属管材赋予了哑光冷调金属质感，模拟真实钢管焊接后的表面状态，无多余装饰材质，突出车架本身的结构线条与空间拓扑关系，能够清晰观察到每一处加强结构的排布逻辑：乘员舱区域采用多组三角形斜撑结构强化抗扭刚性，前部结构预留出足够的碰撞溃缩与转向机构安装空间，后部框架适配动力总成与悬挂系统的安装点位，底盘横梁的排布兼顾了离地间隙要求与整体抗弯性能。该模型的设计思路围绕越野场景的高强度使用需求展开，以空间管阵结构实现高刚性、轻量化的设计目标，所有结构节点的连接方式都参考了专业越野赛车管架的设计规范，可作为越野车辆结构学习、车架设计参考、有限元力学分析的基础模型，能够直观展现非承载式管架越野车的核心承载结构设计逻辑，帮助理解越野车架在抗冲击、抗扭转方面的结构设计思路。
