食人鱼2越野车后方悬挂结构设计

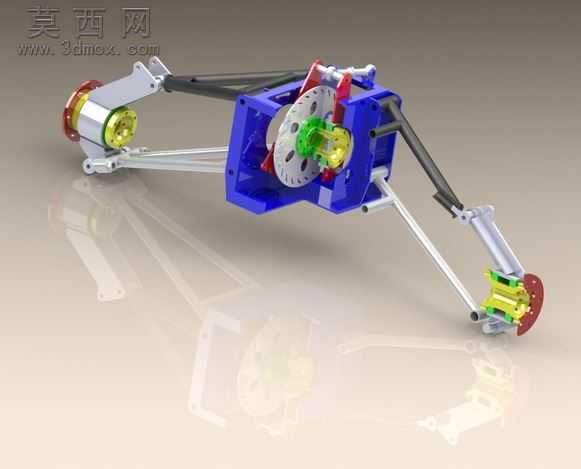

本模型为食人鱼2越野车型的后方悬挂结构组件，采用三维建模方式完整还原了该部件的装配关系与细节特征。建模过程中首先梳理了越野车辆后悬挂的功能需求，针对越野场景下的大行程缓冲、多方向受力承载要求，对各构件的尺寸比例、连接点位进行了精准还原。模型整体以蓝色主安装支架为核心承载基体，两侧对称布置摇臂结构，摇臂通过铰接点位与主支架连接，可实现上下方向的摆动行程，适配越野路面的起伏冲击。端部的轮组连接座集成了红、黄、绿等不同功能的结构件，分别对应制动安装位、轮毂连接位、缓冲限位结构，各零件之间的装配间隙、连接孔位都按照实际装配逻辑进行设计，可直观展示部件的组装顺序与运动关系。渲染阶段针对不同构件赋予了差异化材质：主支架采用高强度工程塑料质感的哑光蓝色材质，金属摇臂赋予磨砂金属质感，端部功能件根据功能属性分别设置橡胶、工程塑料、金属等不同材质表现，通过光影调整突出各部件的结构层次，清晰展现内部的传动与连接细节。设计思路上充分考虑越野车辆后悬挂的工况特性，摇臂采用多杆式布局，相比普通悬挂拥有更大的跳动行程，能够在非铺装路面行驶时保证车轮与地面的贴合度，提升抓地力与行驶稳定性；主支架的加强筋结构设计提升了整体刚性，可承受越野过程中的大扭矩冲击，各铰接点位的衬套结构也在模型中有所体现，还原了真实部件的缓冲减震功能。整个模型结构完整，各零件可独立拆分查看，能够清晰展现后悬挂系统的工作原理与结构组成，为越野车辆底盘结构的学习、改装设计提供直观的三维参考。
