航天运载器轻量化连接支座结构

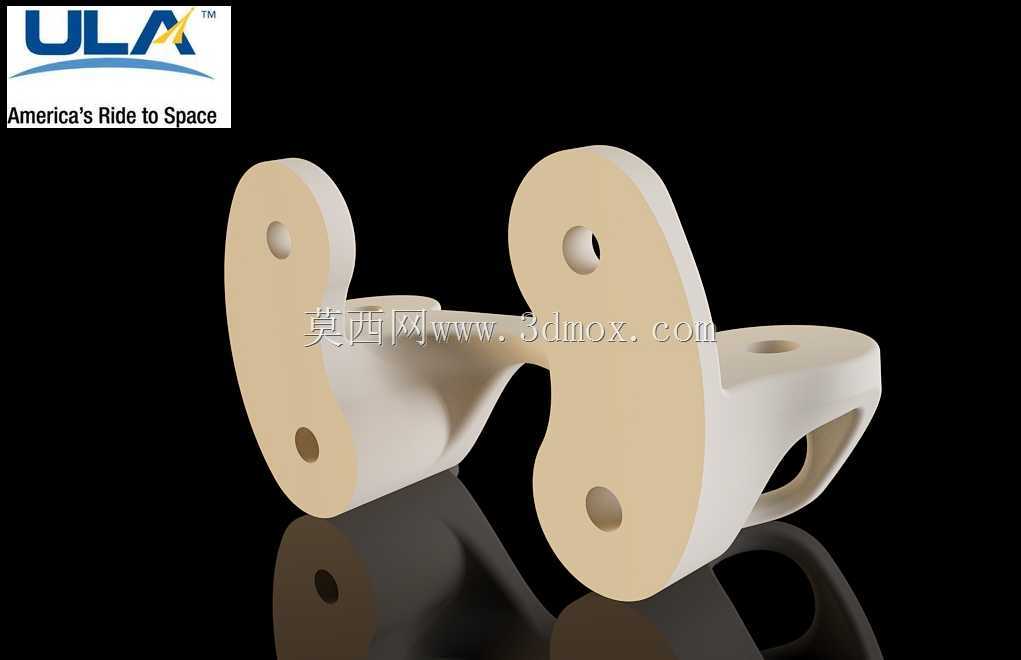

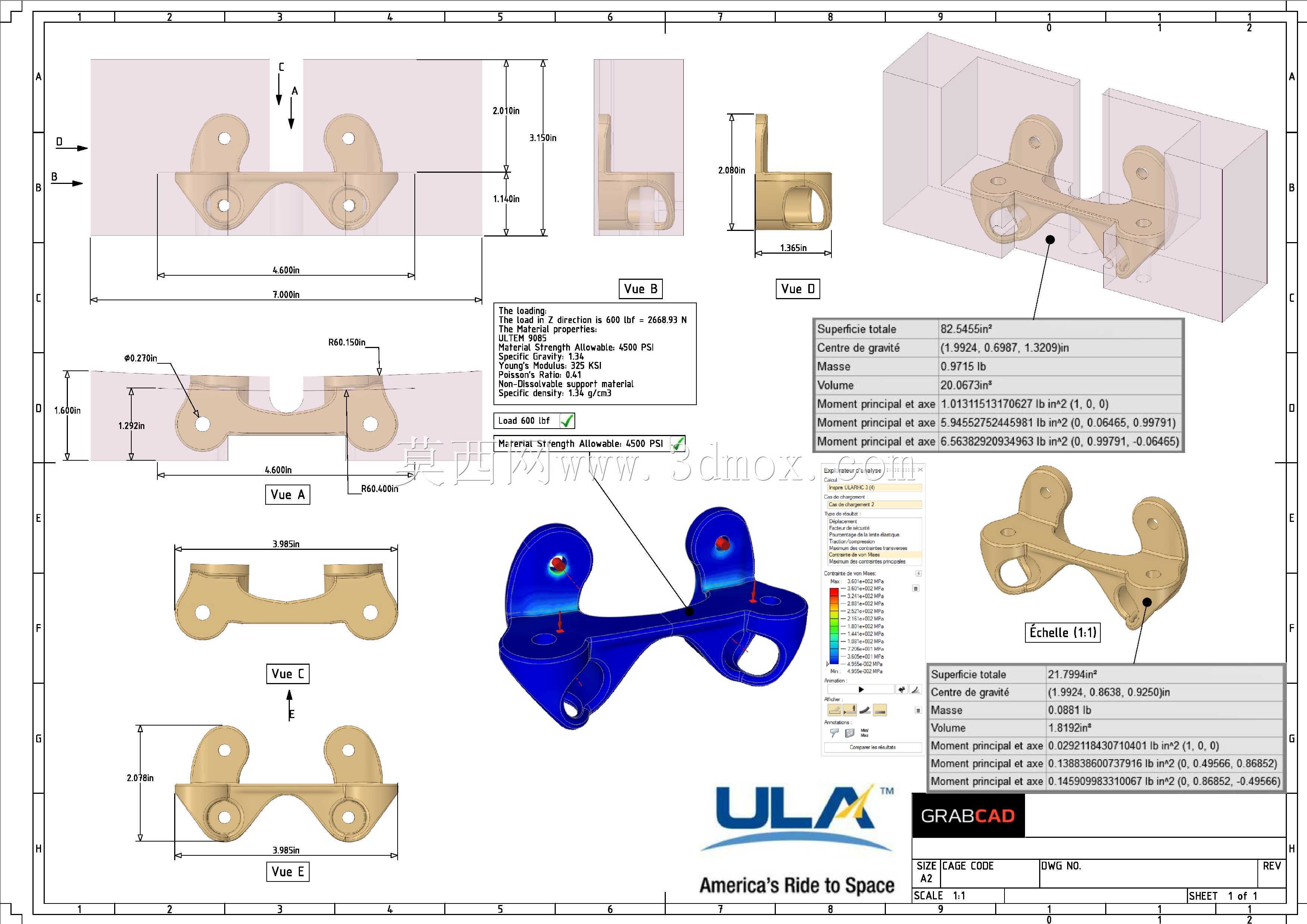

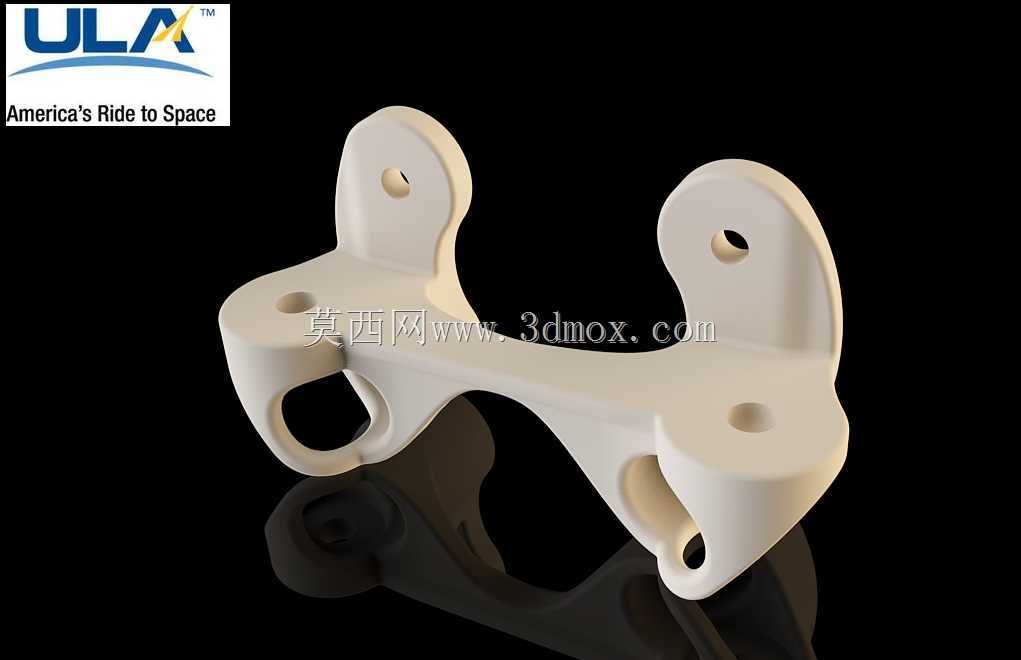

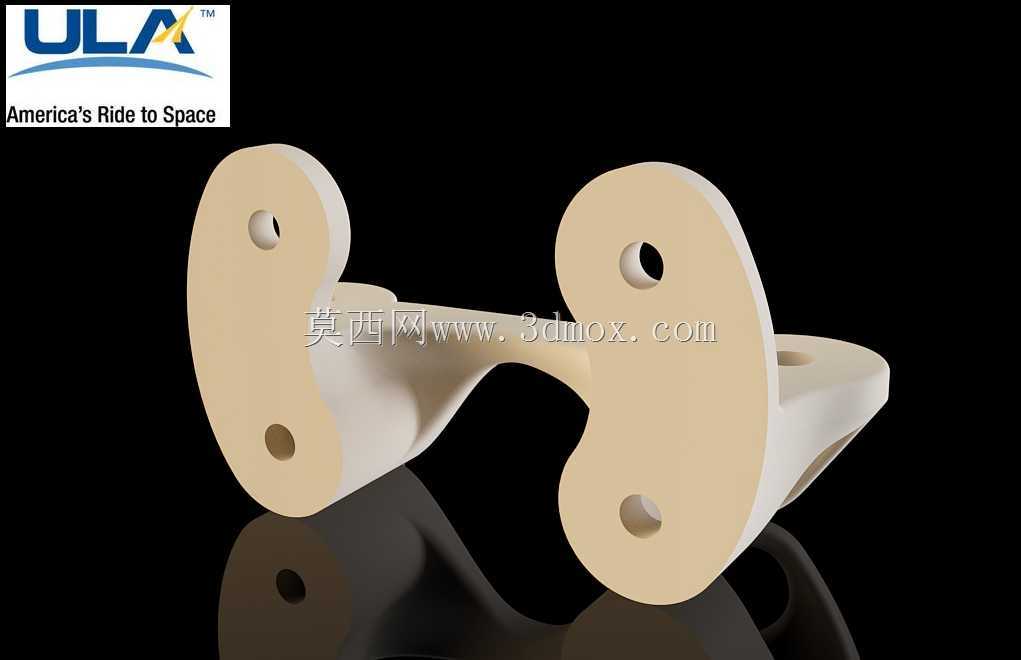

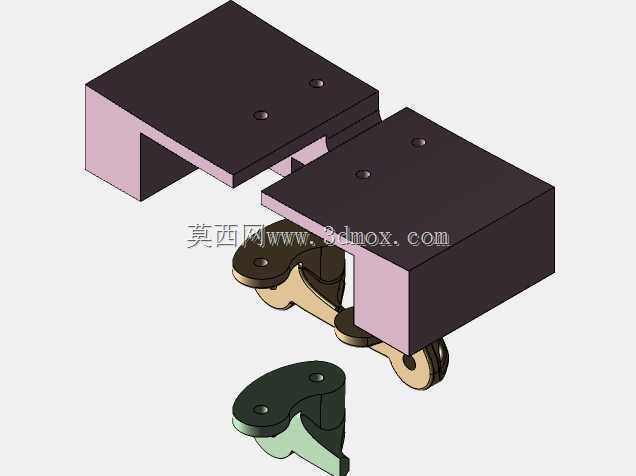

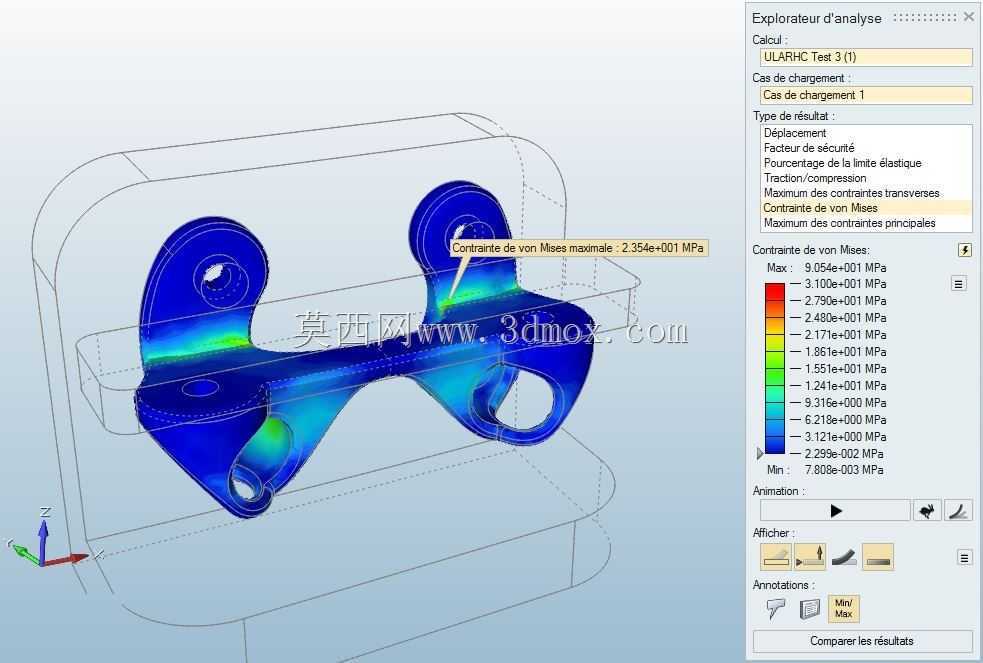

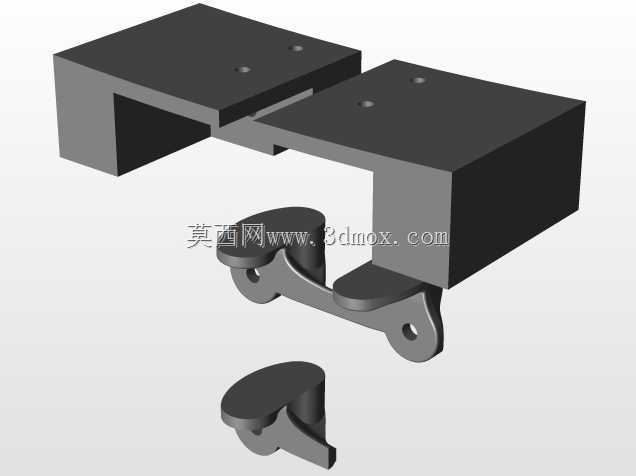

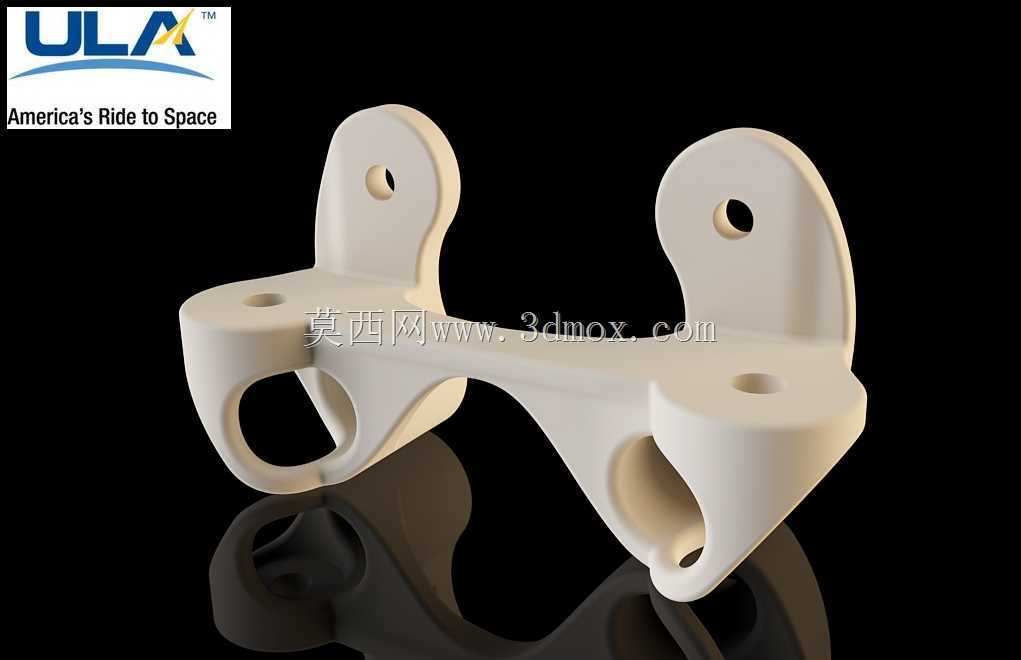

该构件属于航天运载器箭体连接系统中的承力支座，主要用于火箭部段之间、管路支架与箭体壁板之间的载荷传递与定位固定，在发射升空阶段需承受轴向过载、横向振动、气动扰动以及发动机传递的交变冲击载荷。从结构布局来看，支座采用双侧立耳加中部桥接的一体化构型，两侧立耳各开设同轴通孔，用于穿装连接销或螺栓，实现与相邻支架的铰接或栓接；中部下沉的桥体将两侧立耳连为整体，既缩短了传力路径，也让载荷能够从耳片孔位均匀分散至整个安装基面。基面预留的多个沉孔与光孔对应箭体安装点位，可通过紧固件完成贴合固定，孔位间距与基面轮廓严格匹配安装边界，避免装配时与周边管路、线缆支架发生干涉。设计过程中优先控制构件自重，在耳片与桥体过渡区域采用大圆角顺滑过渡，消除尖锐转角带来的应力集中风险；桥体下方开设的镂空区域并非单纯减重，而是在拓扑优化后保留主传力筋络，让材料沿载荷流向分布，在不降低整体刚度的前提下削减非承力区域的冗余质量。立耳外侧的弧形轮廓与箭体局部曲面贴合，安装后可减少局部凸起带来的气动干扰，同时让支座底面与安装面形成更大的接触面积，降低单位面积压应力。从实际使用角度看，这类支座需要兼顾静态承载与动态疲劳性能，孔位周边是应力集中的核心区域，因此在建模时需严格控制孔壁与端面的垂直度，保证销栓装配后受力均匀；桥体与立耳的交接壁厚经过梯度变化处理，避免壁厚突变引发的成型缺陷与应力突变。构件整体外轮廓需纳入箭体总装的干涉检查范围，两侧耳片的开档尺寸决定了配对接头的插入空间，基面孔位的位置度直接影响现场装配效率。在结构验证阶段，该类支座通常需要结合过载工况进行有限元校核，重点关注耳片孔边的挤压应力、桥体根部的弯曲应力以及安装基面的贴合压强，确保在振动与冲击叠加的工况下不会出现裂纹、松动或过量变形。这类轻量化承力构件的设计思路，本质是在严苛的重量约束下平衡承载、装配与工艺可行性，每一处镂空、圆角和壁厚变化都对应明确的传力需求，而非单纯追求外观造型。
