创意齿轮奖杯摆件结构设计

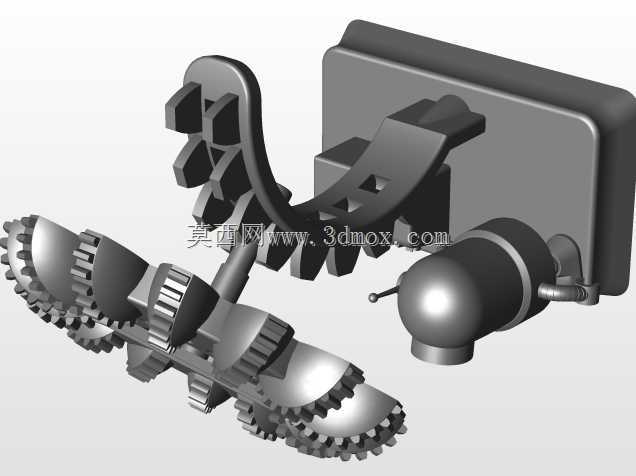

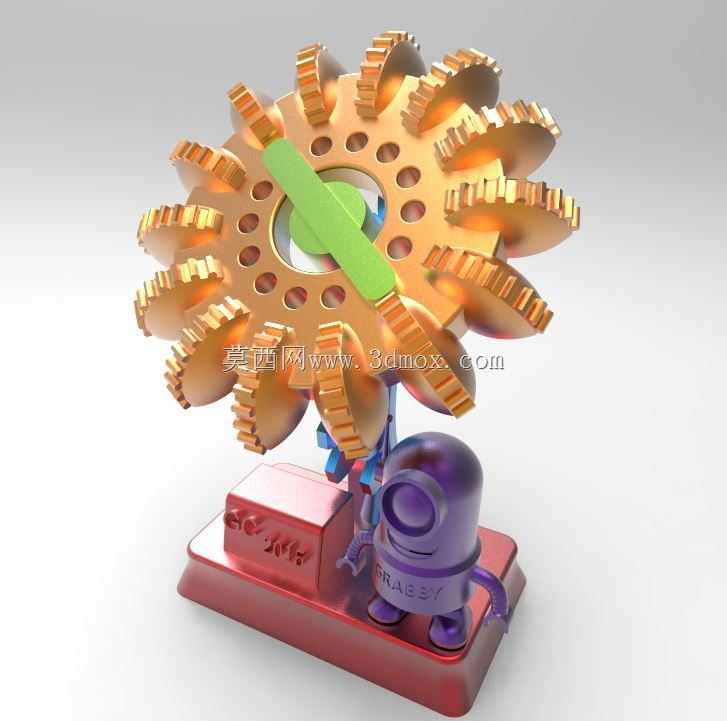

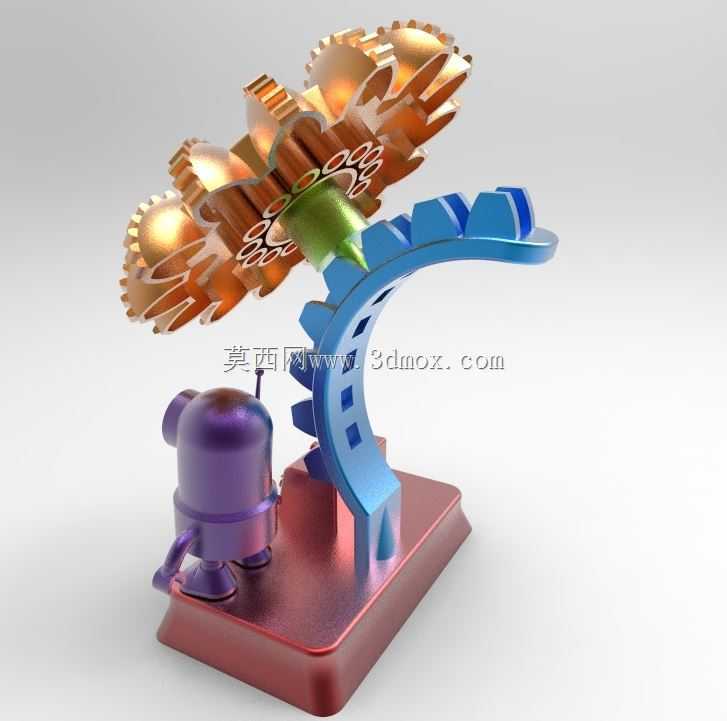

这款齿轮主题奖杯摆件的设计，核心是将机械传动元素与纪念陈设功能结合，整体采用分体式结构，主要由顶部齿轮造型主体、中部支撑轴、卡通造型支撑件以及底部基座四部分构成。从实际应用场景来看，这类摆件既可以作为机械行业赛事、技术评比活动的荣誉纪念载体，也可放置在企业展厅、工程师工位、机械主题展馆中作为陈设展品，同时其结构预留了充足的打印成型余量，也适合作为3D打印爱好者的结构练习样件。

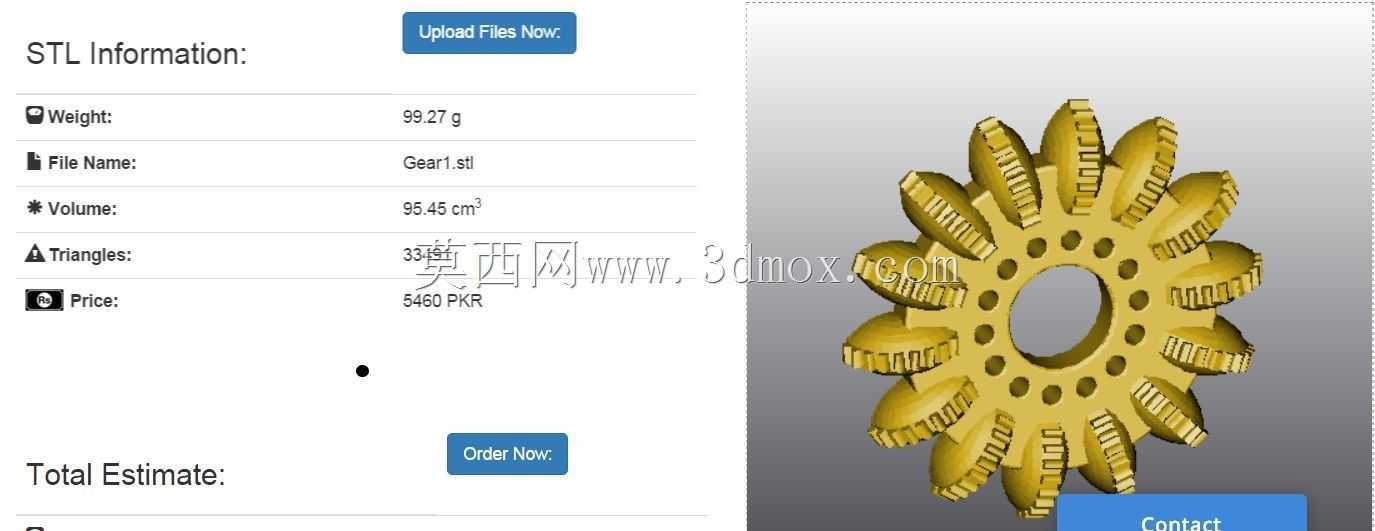

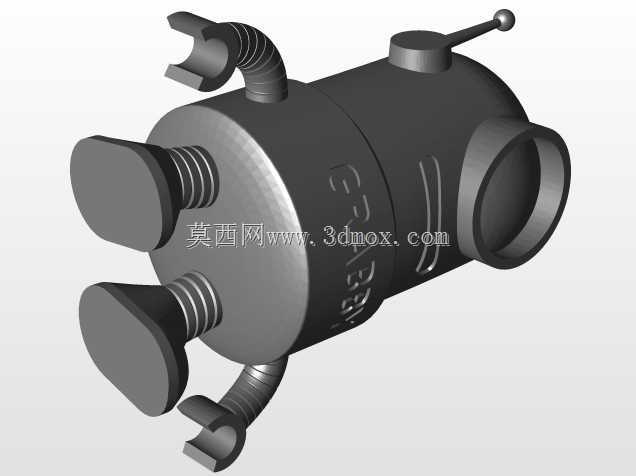

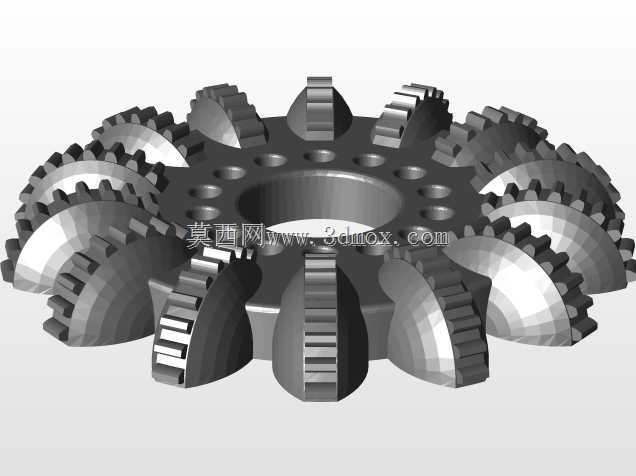

顶部的齿轮造型采用周向均匀分布的轮齿结构，轮齿之间的辐板位置开设了多组圆形减重孔，这类设计一方面还原了工业齿轮的典型结构特征，另一方面能够有效降低整体自重，同时避免实体结构在成型过程中出现内部应力集中的问题。齿轮中心开设通孔，与绿色的支撑轴形成间隙配合，装配后轴体贯穿齿轮中心，既起到定位作用，也可根据需求调整为可转动结构，增强摆件的互动性。齿轮下方的紫色卡通支撑件采用拟人化造型，底部与基座贴合，侧面预留轴孔与支撑轴末端配合，承担轴向限位的作用，避免齿轮从轴体上滑脱。

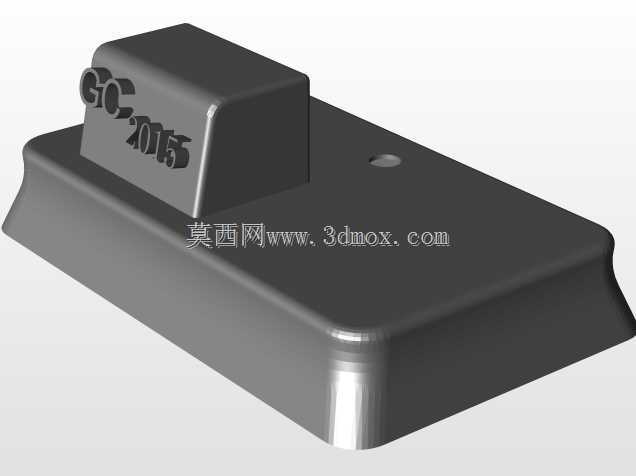

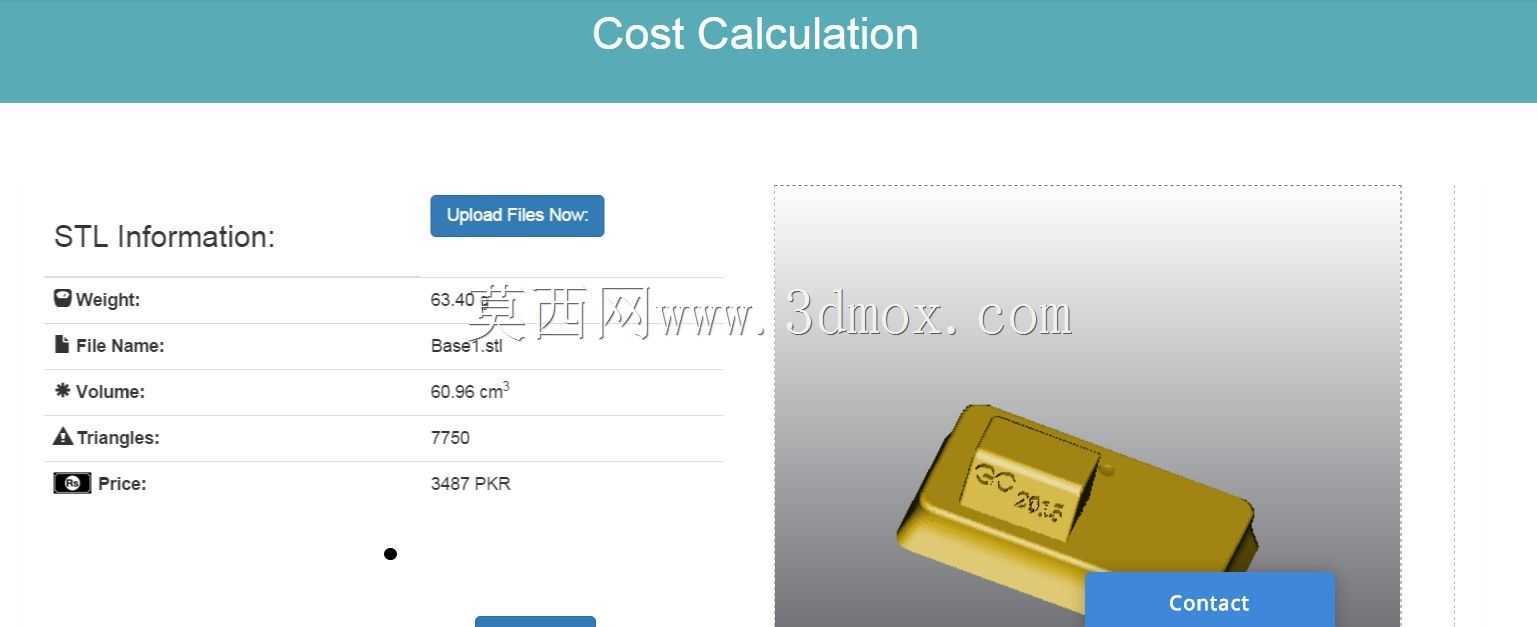

底部的红色基座采用带圆角的矩形结构，边缘做倒角处理，既提升了握持与摆放的安全性，也增大了与放置面的接触面积，保证整体摆放的稳定性。基座上表面开设与卡通支撑件底部轮廓匹配的定位凹槽，装配时支撑件可直接嵌入凹槽内，无需额外紧固件即可完成定位，若采用粘接工艺也可进一步提升连接强度。

从设计思路层面，这款摆件没有采用传统奖杯的一体式实心结构，而是将不同功能的部件拆分设计，各部件之间通过轴孔配合、凹槽定位实现装配，既降低了单个构件的成型难度，也支持不同部件采用不同颜色的耗材制作，无需后期上色即可获得丰富的视觉效果。各部件的壁厚均控制在均匀区间，相邻面之间采用圆角过渡，避免出现尖锐棱角与壁厚突变的情况，不管是采用增材制造还是机加工后拼接的方式制作，都具备较好的工艺性。

在安装边界方面，摆件整体为立式布局，底部基座的长宽尺寸决定了所需的最小放置平面，整体高度方向的尺寸经过优化，重心落在基座的支撑范围内，即使受到轻微触碰也不易倾倒。齿轮的最大外径为整体的最大横向尺寸，摆放时只需预留出略大于齿轮外径的横向空间即可，无需额外的安装固定结构，直接放置在平整台面即可使用。各配合面的公差根据成型工艺做了适配，若采用FDM工艺制作，轴与孔的配合间隙可根据耗材的收缩率微调，保证装配后松紧度适宜；若采用光固化工艺制作，则可进一步缩小配合间隙，提升整体的装配精度。
