四缸发动机进气歧管结构设计

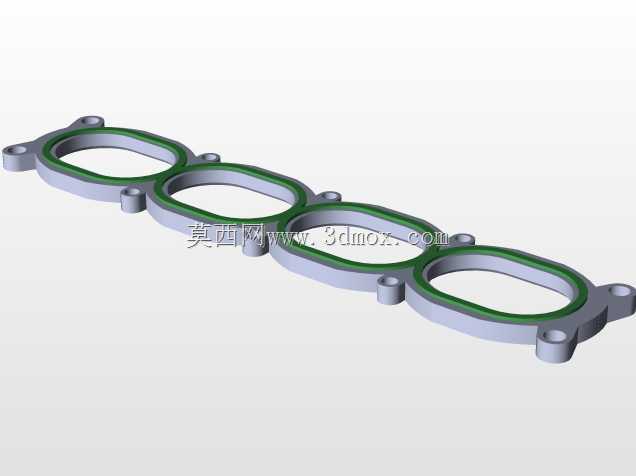

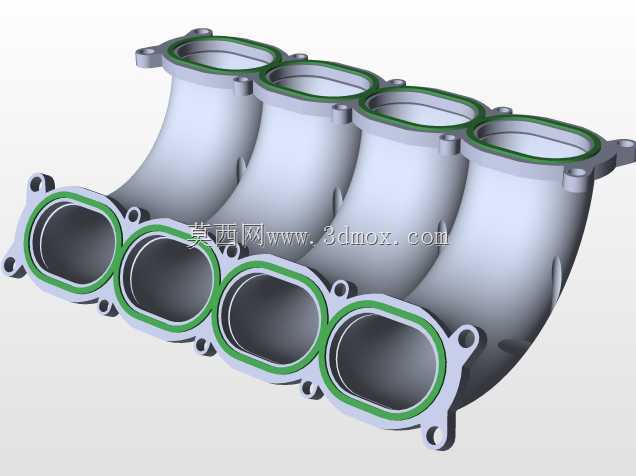

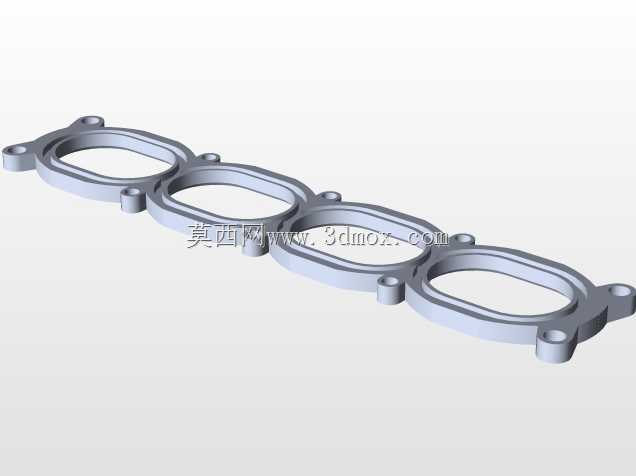

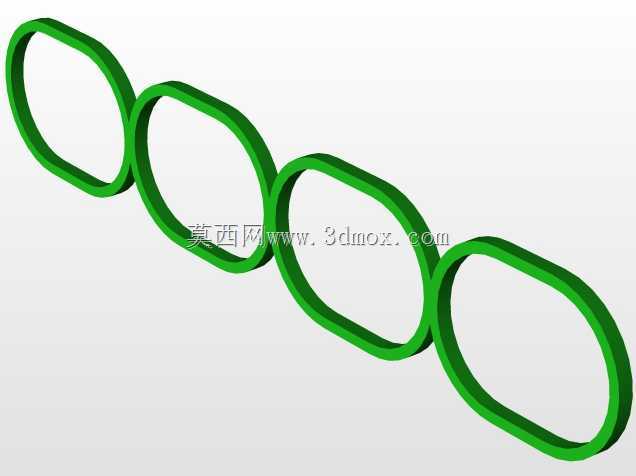

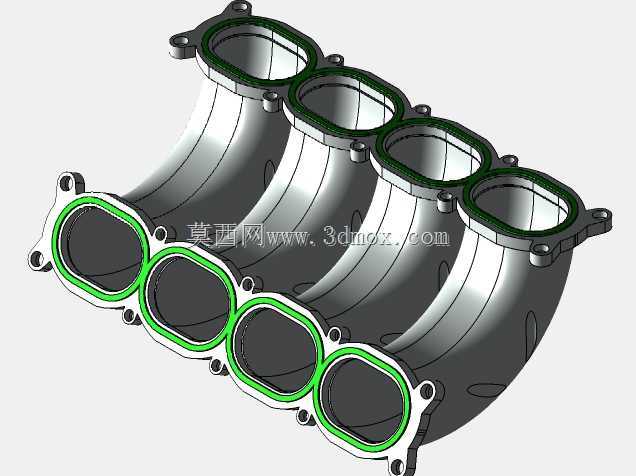

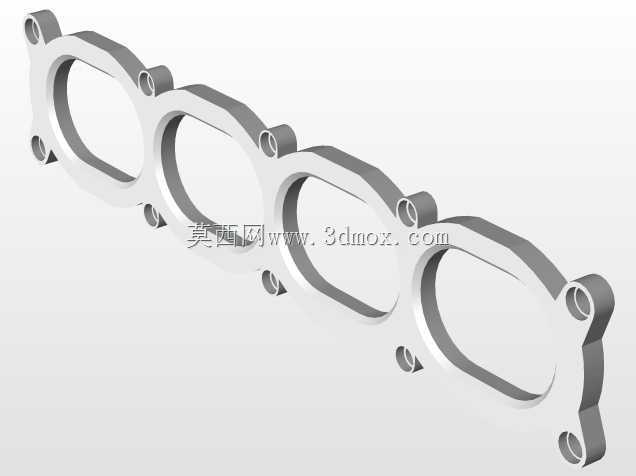

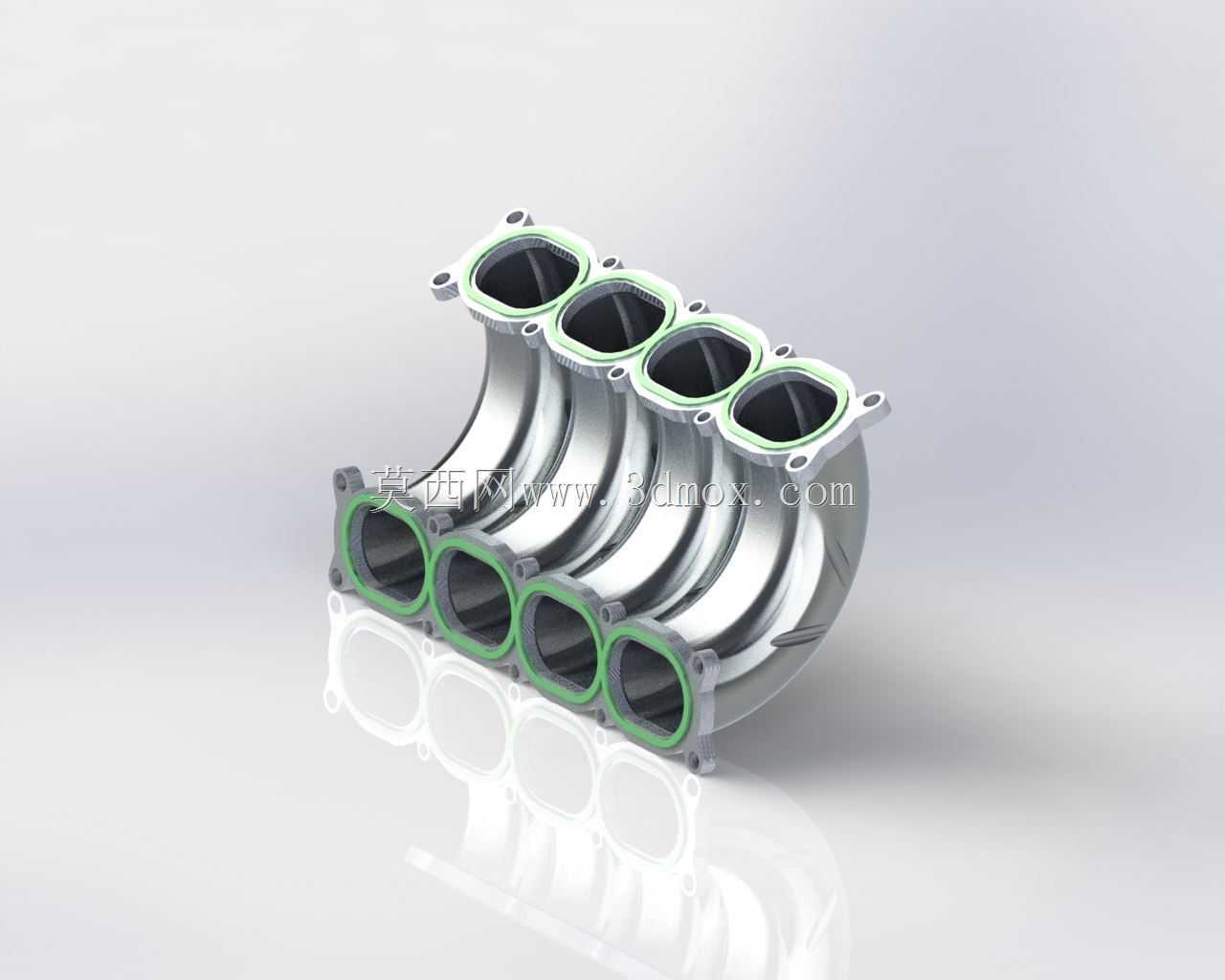

该模型呈现的是直列四缸内燃机用进气歧管，核心作用是在节气门体与气缸盖进气道之间建立稳压、分配和导流通道。四组弯曲支管沿长度方向并列布置，每一支管对应一个气缸，端部均设置带安装孔的法兰面，用于与缸盖侧进气口对接；法兰内侧预留密封件安装边界，可嵌入矩形或异形密封圈，以保证负压工况下的气密性。另一侧汇总形成共同的进气入口，用于连接节气门、稳压腔或增压中冷后的管路。

从实际装车场景看，这类零件常见于乘用车、轻型商用车及小型工程机械的动力单元。自然吸气机型中，歧管长度、支管曲率和截面变化会直接影响各缸充气效率、进气脉动效应与低速扭矩响应；增压机型中，则更关注流道阻力、稳压容积以及与中冷器出口的匹配。设计时需要先依据缸盖进气口位置、缸心距、气门夹角和机舱边界确定支管走向，再在有限空间内平衡各缸长度差，避免某一缸出现明显流量偏差。

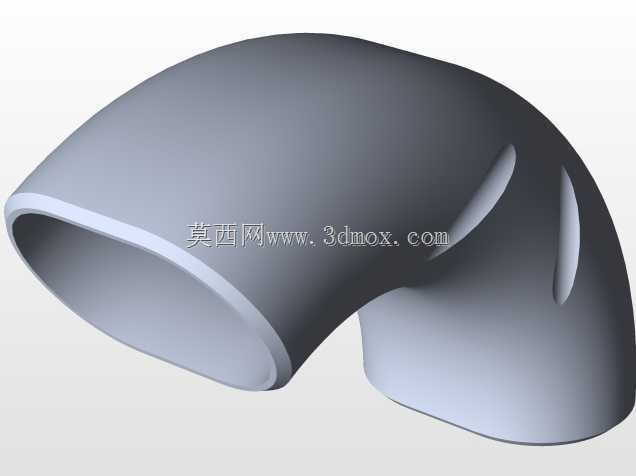

模型中的流道采用平滑过渡的弯管形态，内壁连续，没有急剧折角，目的在于降低局部涡流和节流损失。支管外侧保留了均匀壁厚，并在法兰与管壁交接处设置加强过渡，可减小螺栓预紧时的应力集中。顶部法兰孔位按缸盖接口分布，底部对应法兰同样布置连接孔，装配时需结合密封面平面度、螺栓规格及拧紧顺序控制压紧力。若用于塑料歧管，还需考虑热膨胀、振动疲劳和噪声辐射；若采用铝合金铸造，则要兼顾拔模斜度、壁厚均一性和机加工余量。

外形尺寸方面，整体长度由四缸缸心距决定，宽度受支管弯曲半径和相邻管路间隙约束，高度则取决于机舱内与罩盖、线束、燃油轨及散热系统的避让关系。安装边界不仅包括缸盖结合面，还需校核节气门安装面、传感器接口、固定支架以及周边软管的操作空间。对于结构工程师而言，该模型可用于检查气道一致性、法兰对中性、密封槽截面、螺栓孔边距和支管干涉情况；对于工艺人员，则可据此评估铸造或注塑分型、抽芯方向、机加工定位以及总成装配顺序。
