三角转子旋转式动力引擎结构

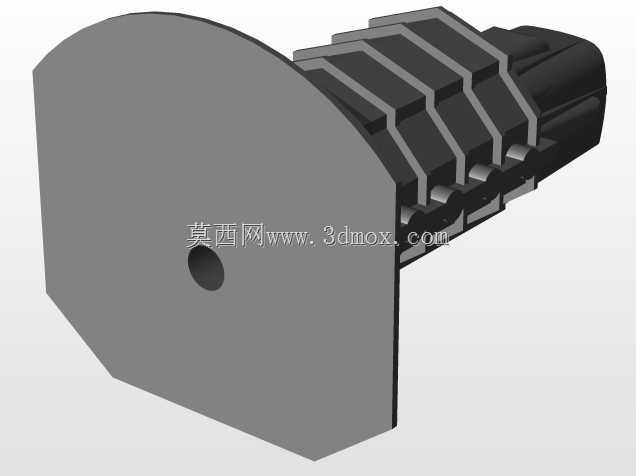

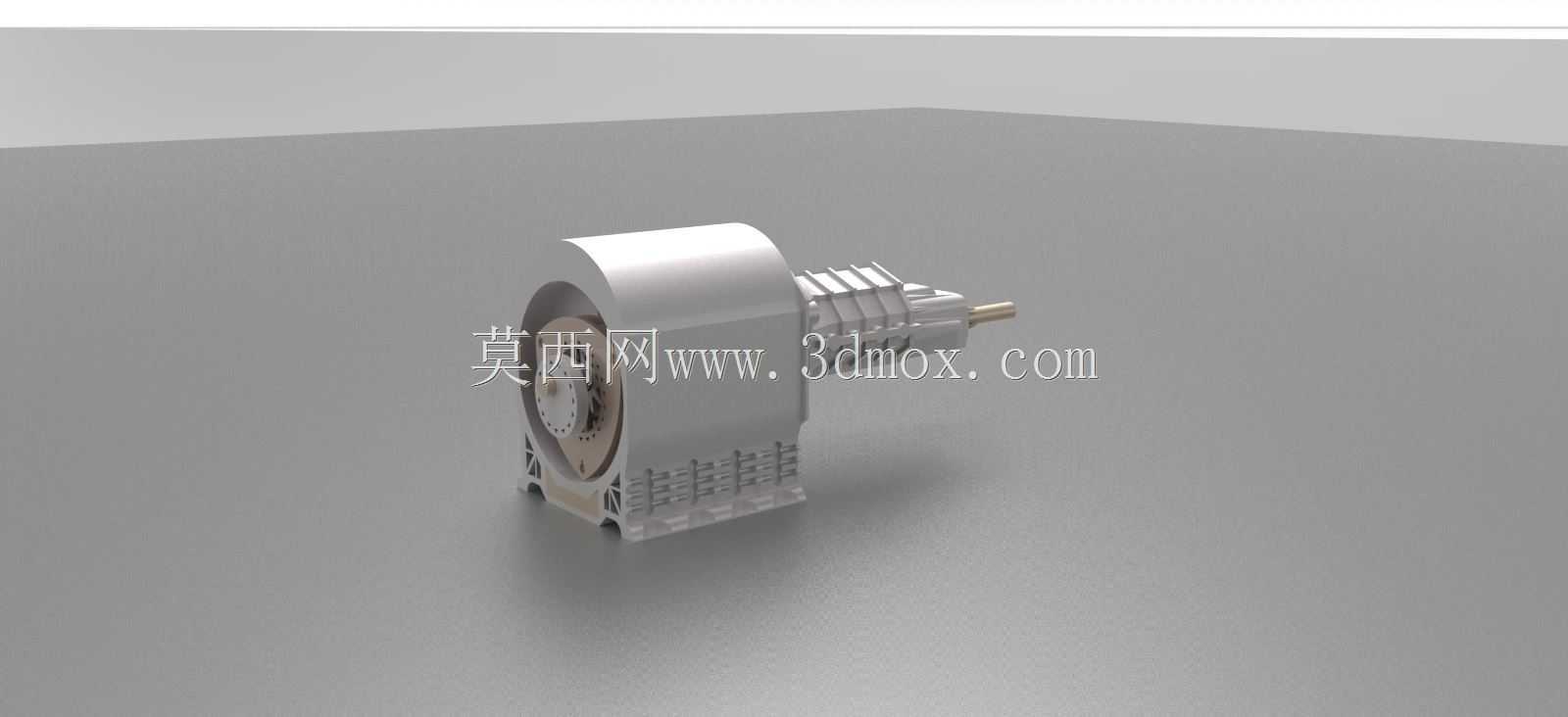

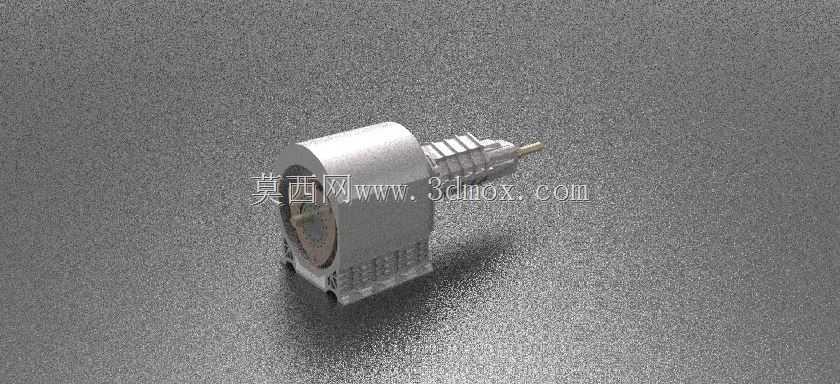

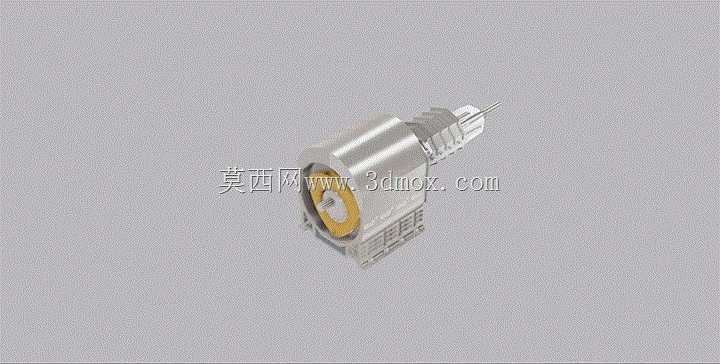

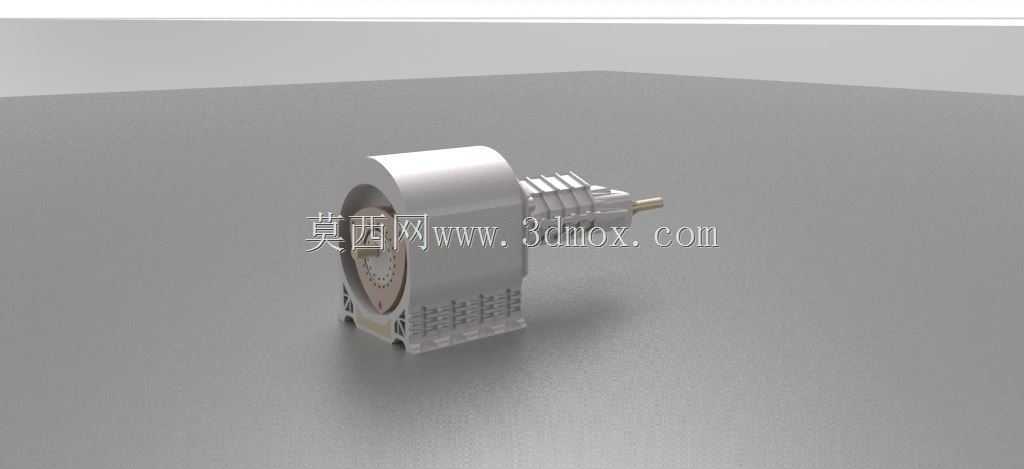

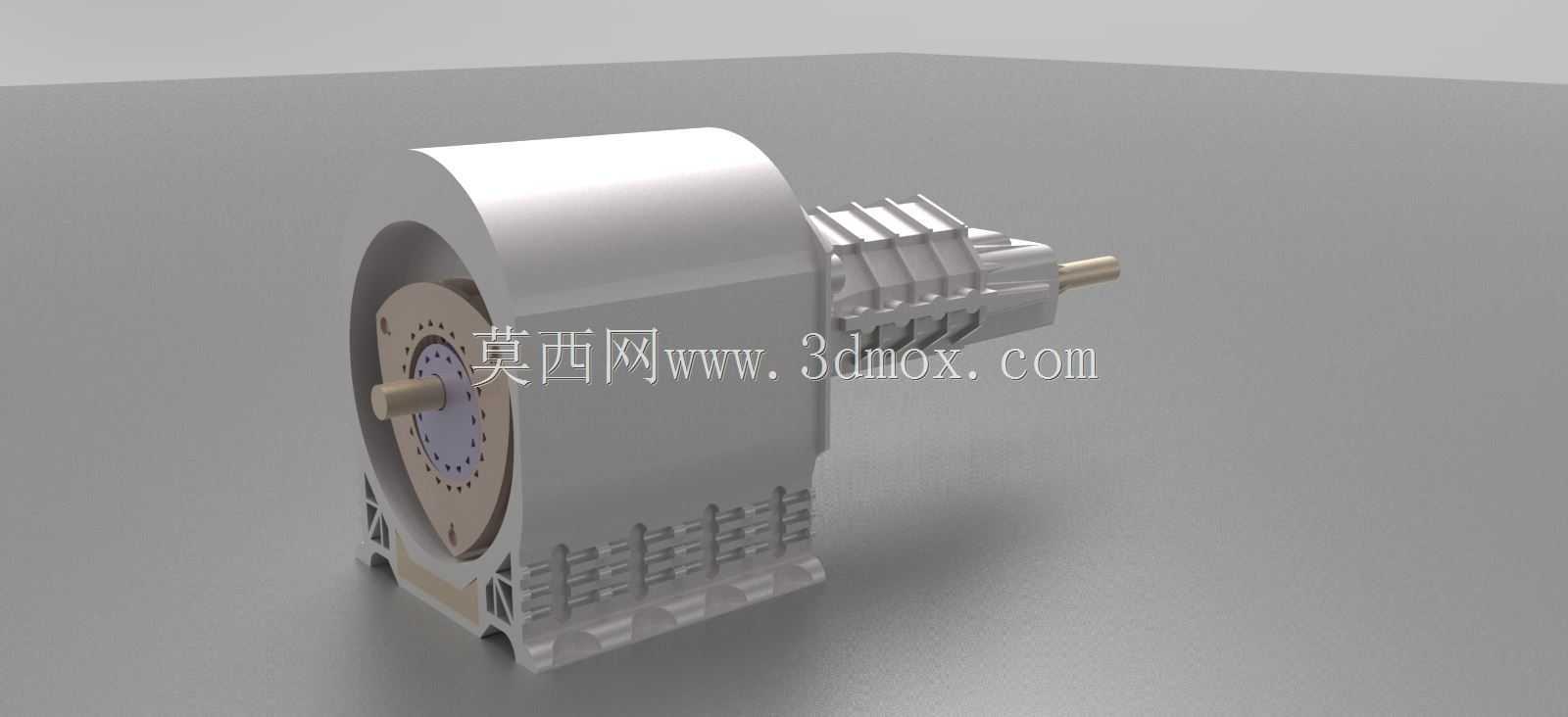

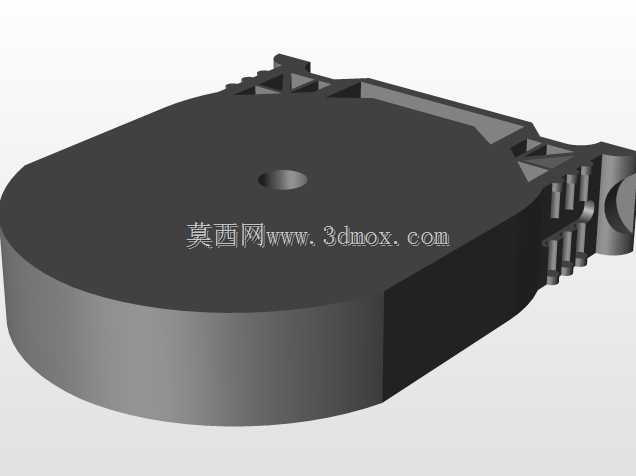

这套旋转动力装置的核心在于用三角形转子在近似8字形缸腔内完成行星回转，替代了传统往复活塞的曲柄连杆机构。实际布置时，偏心轴贯穿转子中心，转子三个顶角的密封片始终贴合缸壁，把腔室分隔成三个独立容积。随着转子转动，三个腔室依次完成进气、压缩、点火膨胀和排气，主轴每转一周可产生多次做功，因此整机轴向长度更短，运动件数量更少，振动源也相对集中。从结构设计角度看，建模时需要重点处理转子型线、缸体型线与偏心轴轨迹之间的几何约束。三角转子并非简单绕固定中心旋转，而是围绕偏心轴颈做行星运动，其顶点轨迹决定了密封片能否连续贴合缸壁。若型面过渡不顺，高速运转时容易在尖角处出现局部脱离或异常磨损；若密封槽深度、片簧预紧量和热膨胀间隙搭配不当，又会直接影响压缩压力与机油消耗。外形与安装边界方面，这类装置通常呈现紧凑的近似方形壳体，前端布置输出轴与轴承位，侧面预留进排气道、火花塞安装孔及冷却水道接口。壳体结合面需要保证平面度，端盖轴承孔与偏心轴的同轴度直接决定转子运转间隙。选型或测绘时不能只看总功率，还要核对输出轴伸出长度、键槽或花键规格、安装孔距、进气法兰朝向以及排气接口位置，避免与舱体内其他管路、支架发生干涉。在实际应用中，这种动力形式常见于对体积和重量敏感、追求高功率密度的小型动力场景。它没有往复活塞的惯性换向，高速响应较快，但低速扭矩、密封耐久性和燃烧效率对冷却、润滑与材料匹配要求更高。建模过程中，壳体壁厚、加强筋位置、水道走向和螺栓排布都应围绕热变形与密封压力展开；转子内部减重腔、偏心轴平衡块以及端盖轴承座的结构，则关系到整机动平衡与NVH表现。整体来看，该模型适合用于理解旋转引擎的工作原理、腔体容积变化、密封系统布局和动力输出路径，也可为紧凑动力舱集成、周边管路避让及安装接口校核提供直观的结构参考。
