家用环境感知空中巡逻终端结构

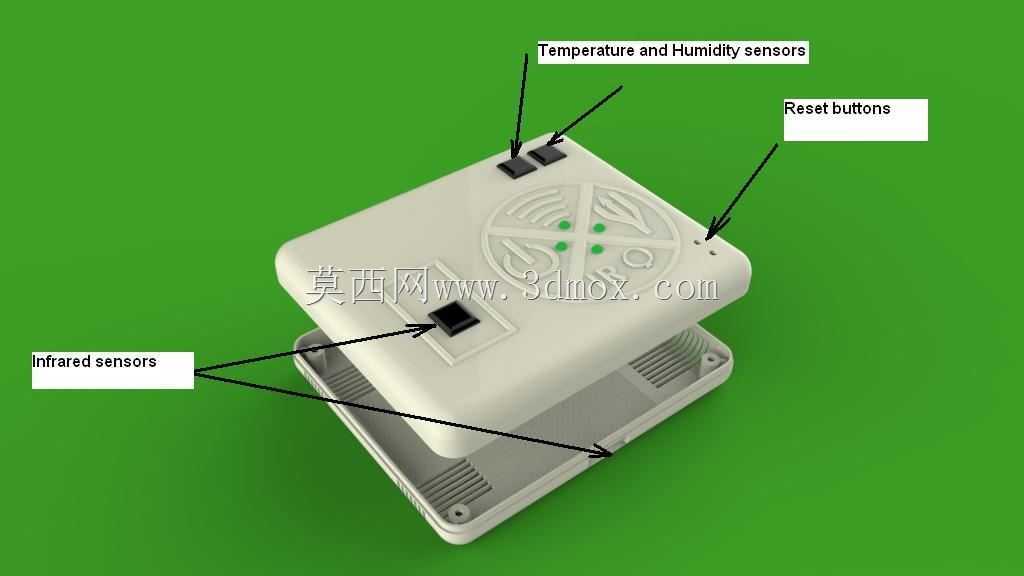

该终端的结构出发点不是堆砌传感元件，而是把日常使用中最容易被忽略的交互、维护和探测盲区先落到壳体边界上。整机采用近似矩形的低矮盒体，顶面保持平整，便于在桌面、柜顶或壁挂支架上安放；边角做连续圆弧过渡，既降低家用场景中的磕碰风险，也避免薄壁外壳在跌落时出现应力集中。前部与底部分别预留红外探测窗口，两组视场在空间上形成互补：前部窗口负责水平方向的移动目标捕捉，底部窗口兼顾近地与下方区域，减少设备放置后被桌沿、柜体遮挡形成的探测死角。

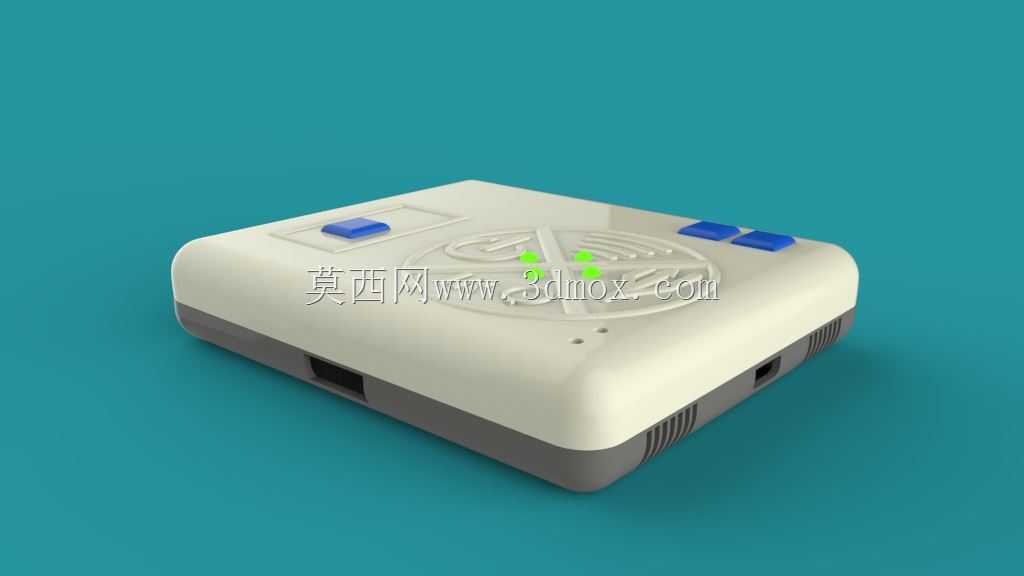

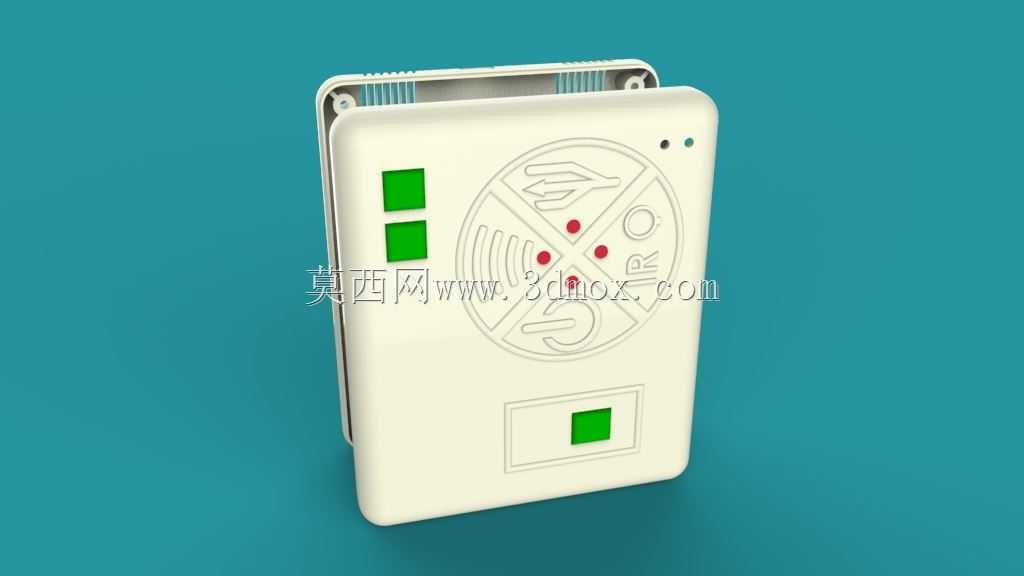

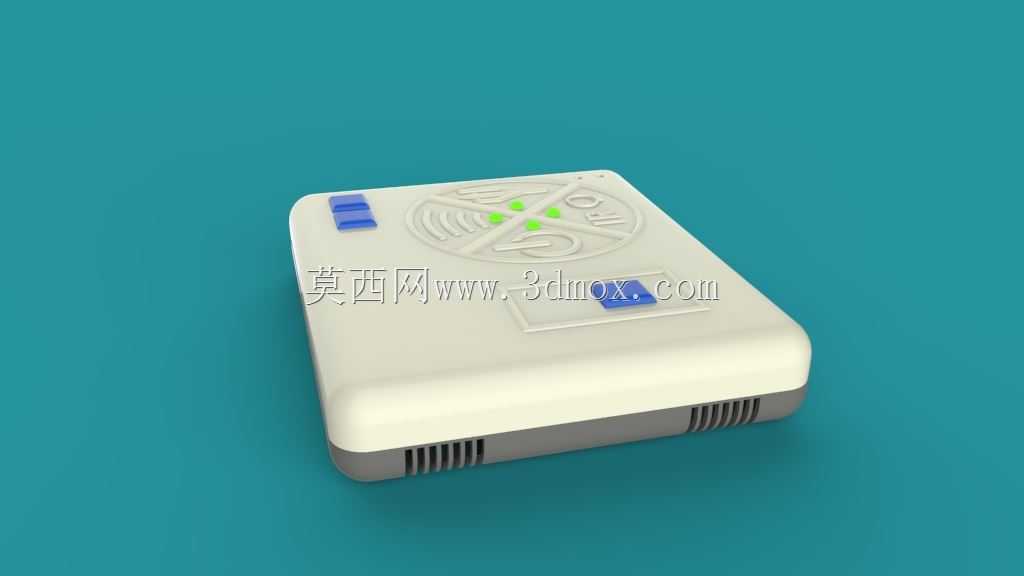

顶面布局围绕“无需翻看手册即可判断状态”展开。LED指示区位于上盖中央，符号直接成型在面板表面，光线透过局部区域显示运行、告警或连接状态；按键集中在侧前方，手指自然落下即可触达，盲操作时也能通过位置区分功能。USB接口布置在侧立面，插拔方向与设备摆放面平行，不会因为线材顶推而使整机移位；侧边同时开设散热格栅，内部发热元件靠近格栅区域，气流沿壳体侧壁形成通道，在无风扇条件下控制温升。

从结构分层看，上盖、中框和底壳通过卡扣与紧固件组合，内部PCB可沿定位柱直接落位，传感器板与主接口板之间预留走线槽，避免装配时线束压在红外透镜或指示灯下方。温湿度传感器开孔靠近底部但不直接贴地，既能接触流通空气，又能减少桌面灰尘直入；复位孔与传感器孔在底壳上分区排布，维修或复位时不必拆开整机。这种处理方式使设备同时适合家庭看护、小型办公区异动提醒和室内环境数据采集：用户只需接入USB电源，通过指示灯确认工作状态，即可完成部署；结构工程师在选型或改型时，也可依据现有孔位、柱位和壁厚关系快速调整传感器配置，而不必重新推翻整机外观与安装边界。
