齿轮传动奖杯摆件结构造型设计

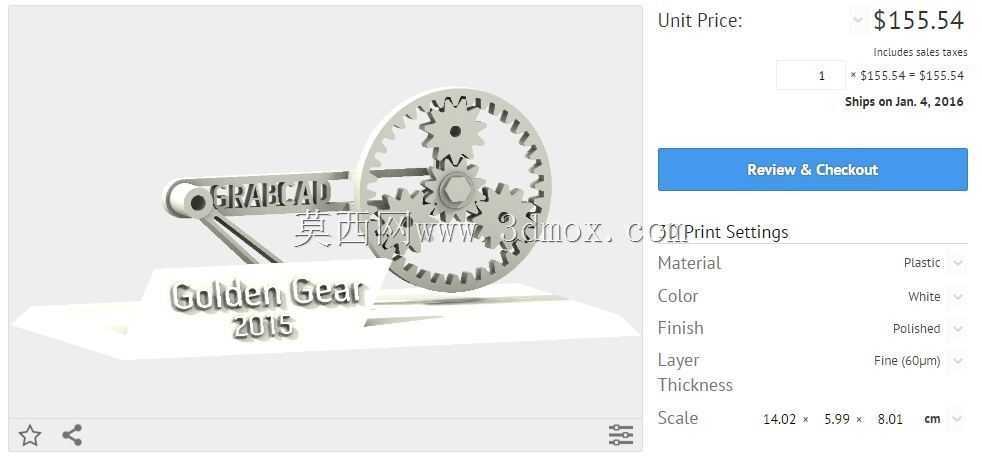

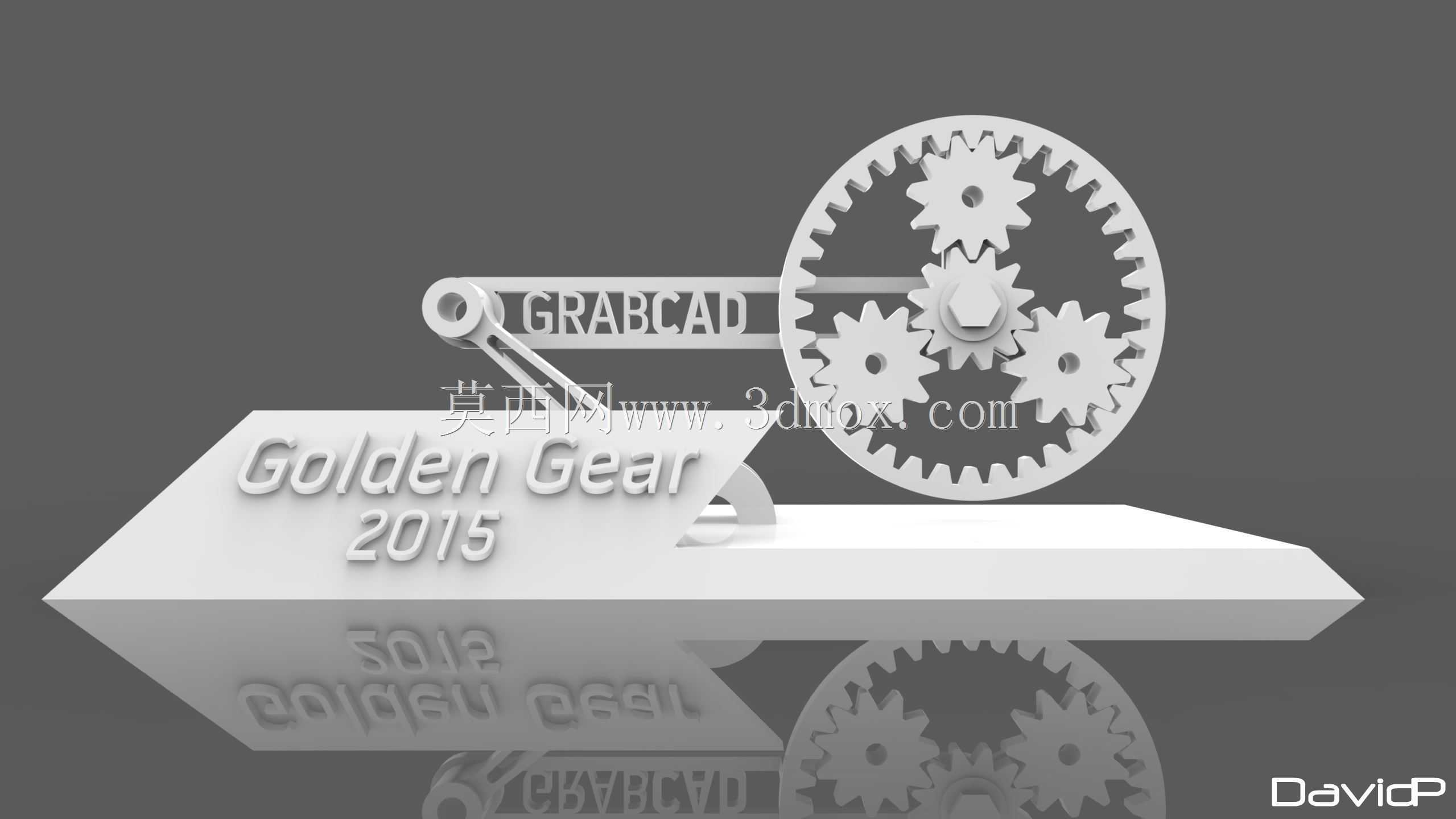

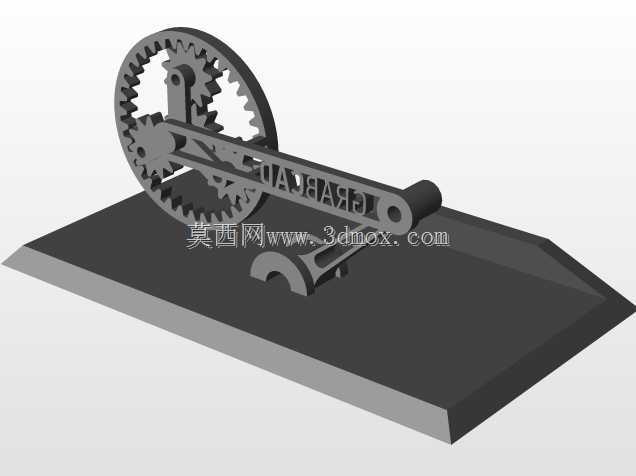

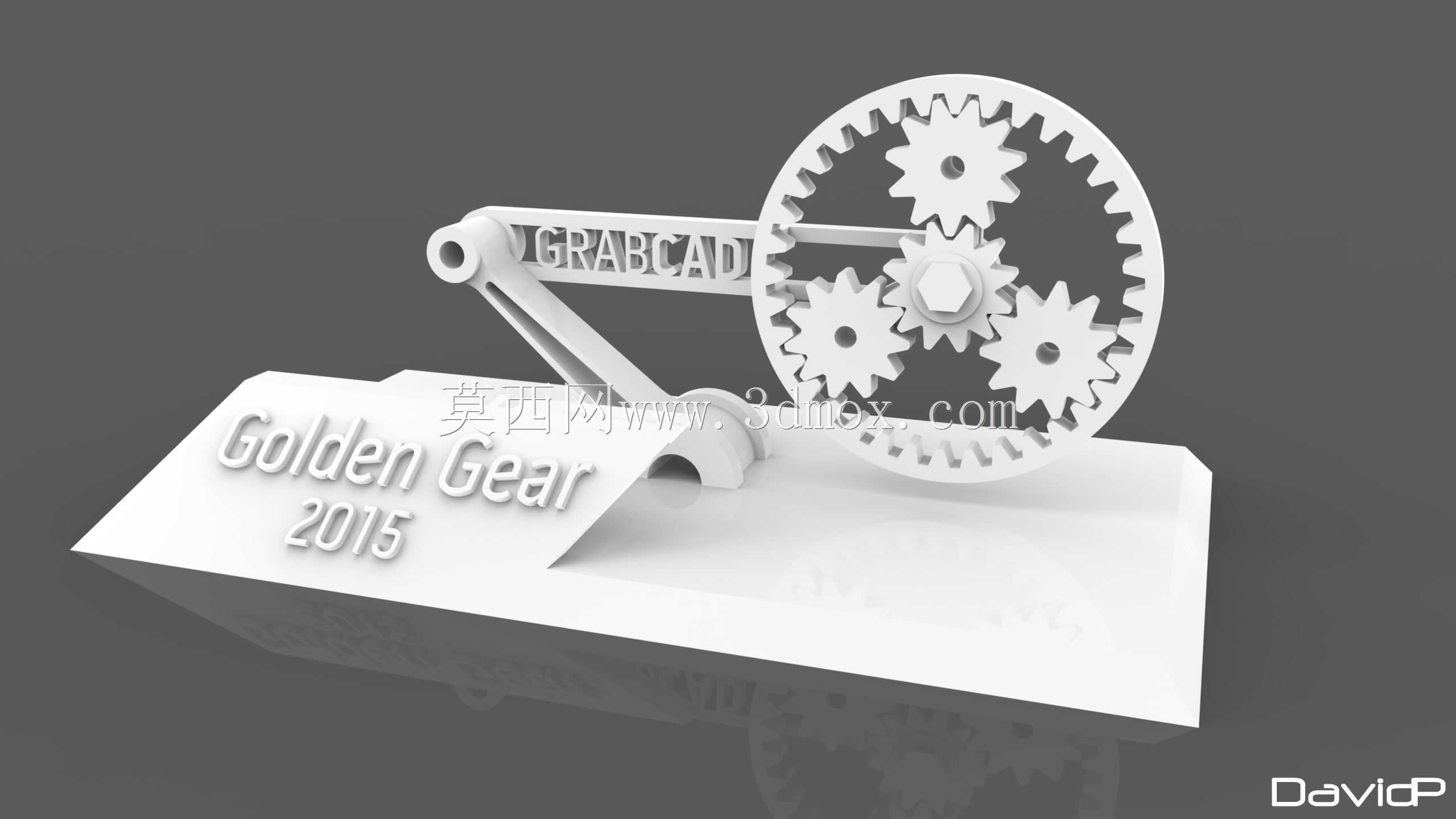

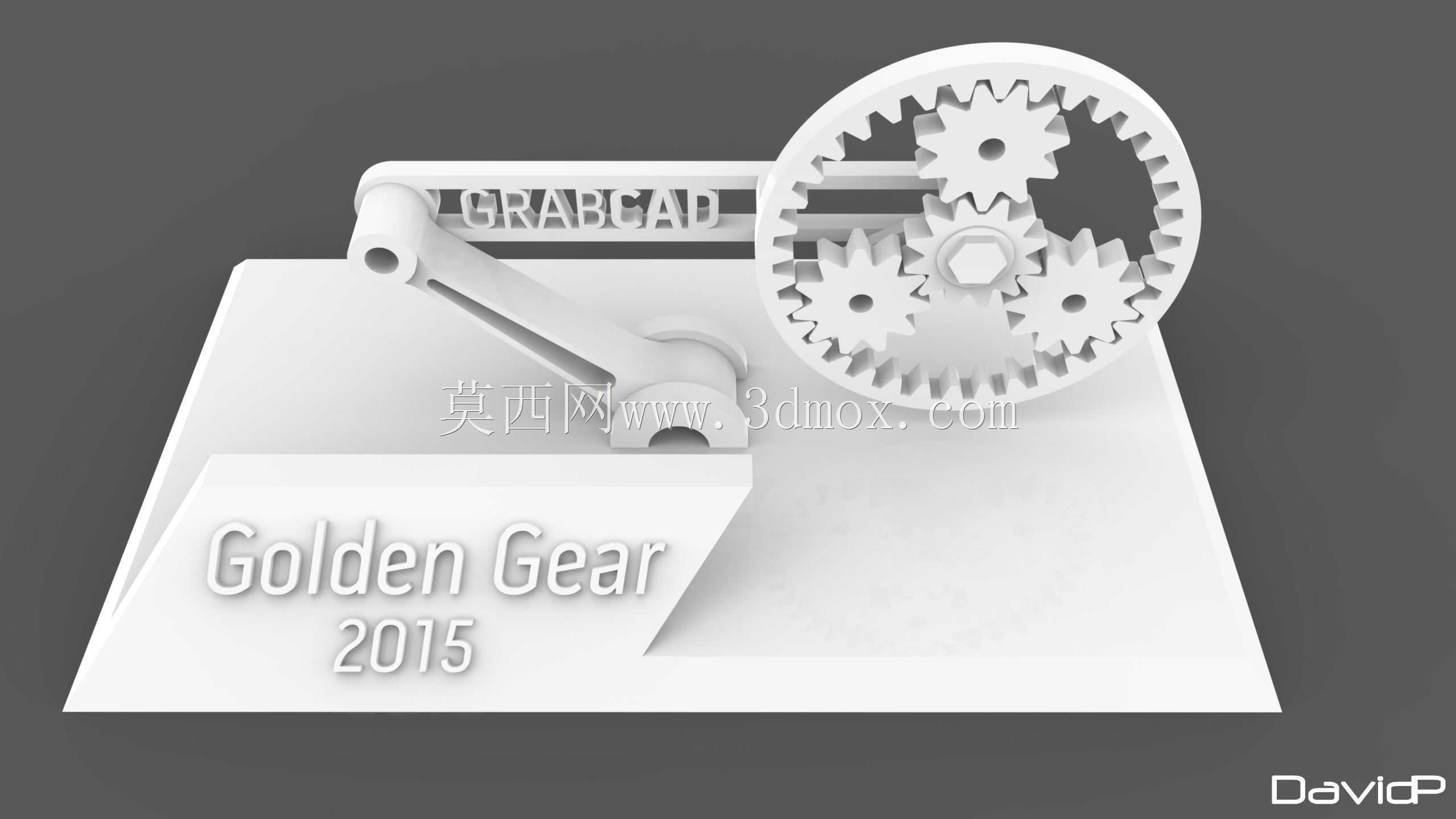

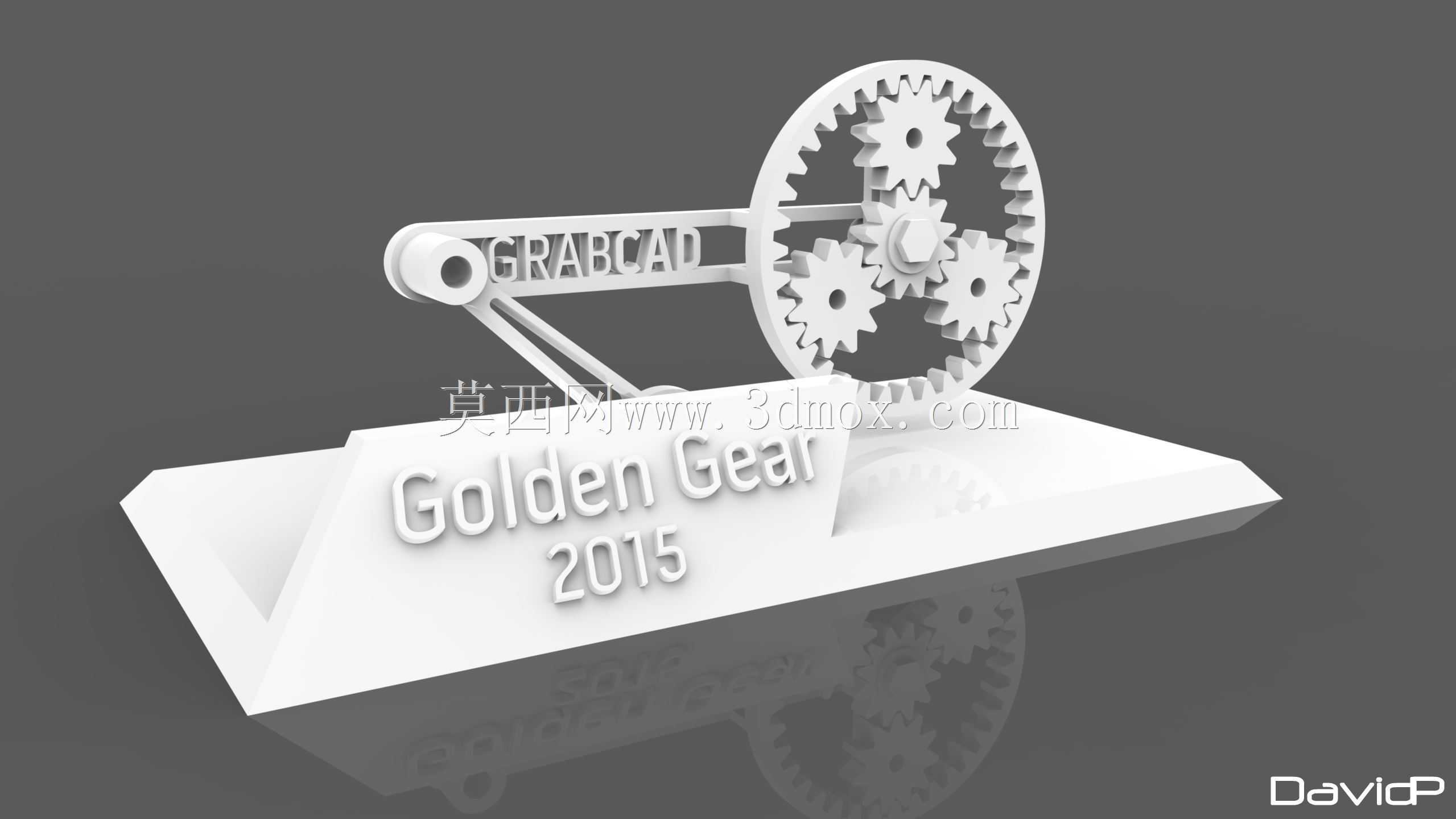

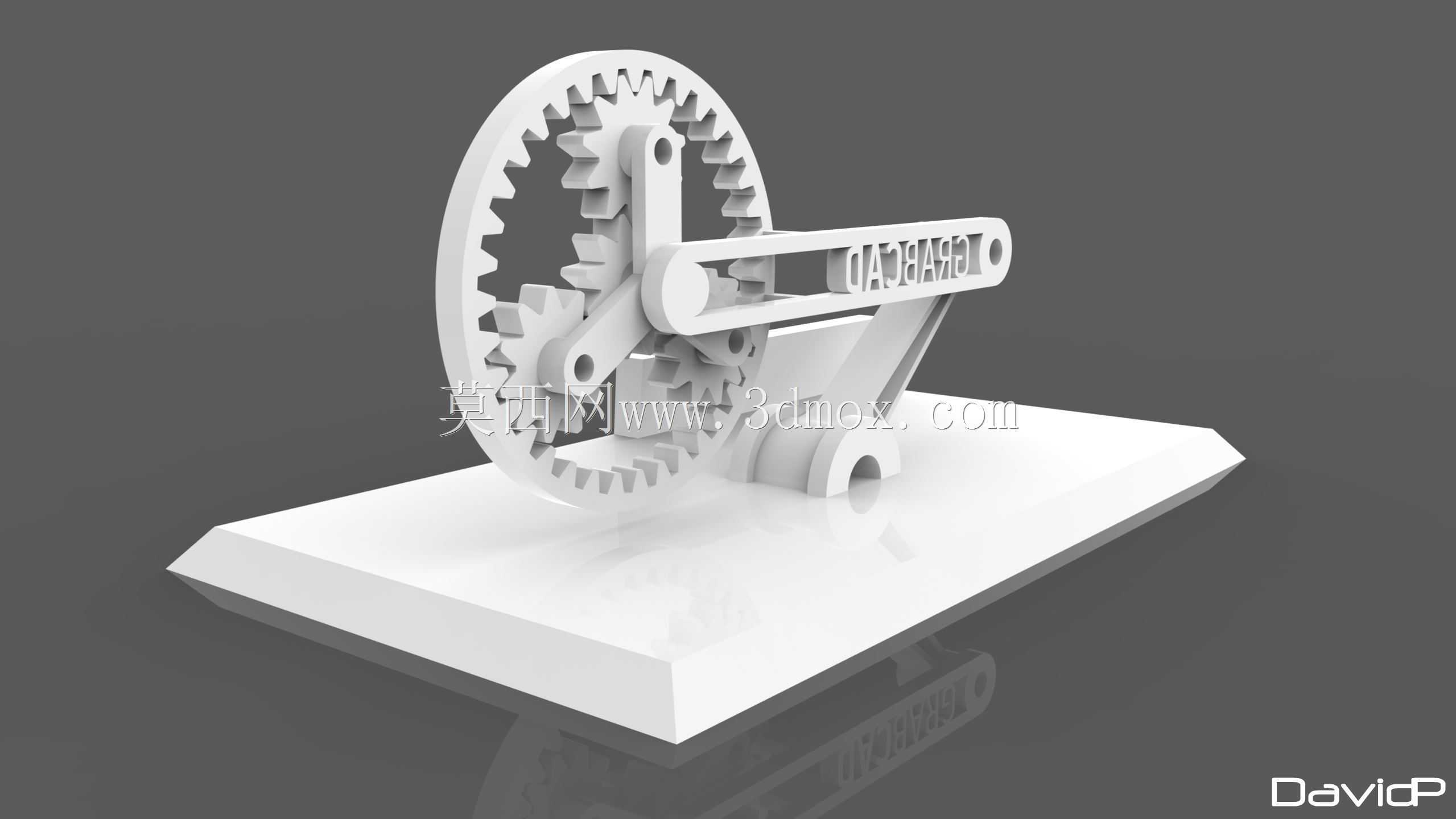

该作品以齿轮啮合系统为视觉核心，将机械传动语言转化为桌面陈设件，适合放置于工程工位、设计部门展示区或机械主题空间。整体由底座、支撑臂、内齿圈及三个行星齿轮组成，外轮廓控制在140mm×80mm×60mm范围内，占用面积接近常规便签本，不会挤占键盘、显示器和绘图板的操作空间。底座采用斜向抬升的板状形态，前缘形成稳定支撑面，后部通过立臂承托齿轮组件，重心落在底座中部偏后位置，静置时不易前倾。齿轮组采用内齿圈包围小齿轮的布局，中间齿轮作为视觉中心，两侧齿轮与内齿圈保持啮合关系，形成类似行星轮系的排布。这种结构在真实设备中常用于减速、分流和同步传动，能够在有限空间内获得较大传动比；将其用于摆件，可直观展示齿廓啮合、节圆关系和多轮联动逻辑。齿形按直齿圆柱齿轮方式构建，齿顶、齿根和过渡圆弧连续，建模时需控制齿厚与齿槽宽度，避免3D打印或机加工时出现薄壁断裂。支撑臂从底座向上延伸并连接内齿圈，截面采用轻量化肋条形式，既保证悬臂刚度，也减少材料堆积。臂上开设圆孔，可作为穿装销轴或装饰固定点；若后续改为动态演示版本，该孔可扩展为转轴支座。内齿圈外侧保留完整轮缘，内侧布置轮齿，三个小齿轮通过中心六角凸台定位，六角特征既呼应紧固件元素，也方便在样机阶段用螺母或手拧件压紧。底座表面的立体字样与齿轮区域分层布置，文字凸起高度不宜过大，否则会影响底面贴合；实际加工时可通过倒角改善脱模和支撑去除。安装边界方面，底部应尽量保持平面，若采用光固化打印，需在底面增加轻微倒角以防止翘边；若采用数控加工，则要考虑刀具可达性，内齿圈和小字区域需选用较小直径刀具。该造型也可作为机械科普展品、传动课程演示样件或企业荣誉陈列物，用于说明齿轮系的基本组成。结构上没有高速重载要求，因此重点不在强度校核，而在齿形连续性、装配间隙和外观一致性。若要实现手动转动，需在各小齿轮中心预留销轴孔，并控制齿轮与底座、支撑臂之间的轴向间隙，防止摩擦卡滞。内齿圈与小齿轮的中心距应按啮合关系统一计算，避免出现顶齿或侧隙过大。整体线条以直线、圆弧和渐开线齿廓为主，没有复杂曲面，便于在常见三维软件中完成参数化修改，也适合后续进行比例缩放、更换齿数或调整底座角度。
