精密线性传动连接轴组件结构设计

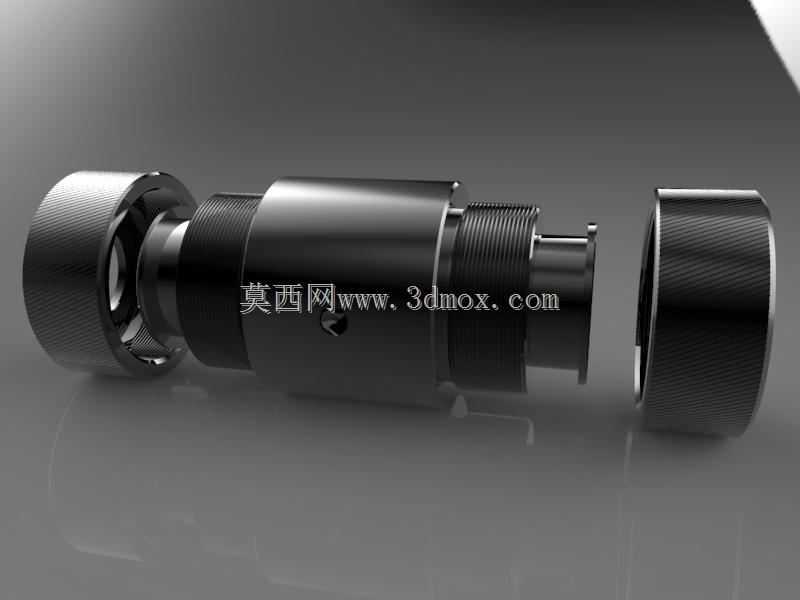

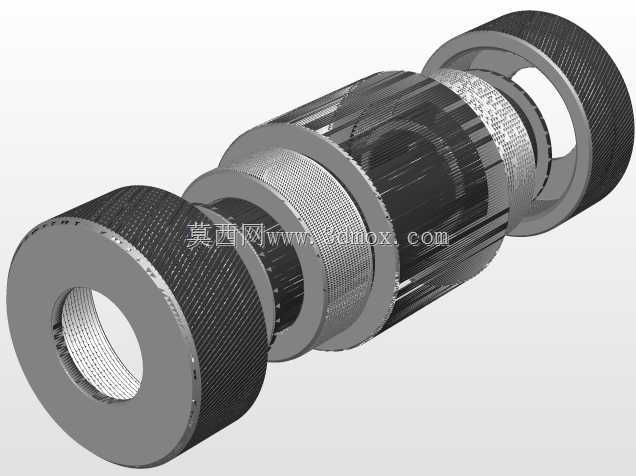

这款线性传动连接轴组件，在各类需要精准直线进给、扭矩同步传递的工业场景中承担核心衔接作用，常见于自动化生产线的工位推送机构、检测设备的位移调节单元、工装夹具的锁紧驱动端，也可适配小型专用机床的进给轴传动链路，用来在动力输出端与执行端之间传递旋转扭矩，同时保障轴向运动的同轴度，抵消少量安装对位偏差。从结构设计逻辑来看，组件采用分段式轴身布局，两端设置带滚花纹理的锁紧套结构，滚花处理并非单纯的外观设计，而是为了增大装配时的握持摩擦力，方便操作人员在无专用工装的情况下完成手动预紧，也能在锁紧后增大与配合件接触面的摩擦阻力，避免传动过程中出现周向打滑。轴身中段做了差异化直径设计，不同轴段分别承担定位、承载、密封衔接的功能，其中带细牙外螺纹的轴段用于和配套调节螺母配合，可通过螺纹旋合长度微调组件的轴向安装间隙，适配不同厚度的安装墙板；轴身上预留的径向小孔为锁紧销孔，装配时打入圆柱销即可实现轴与配套传动件的周向锁止，相比单纯的过盈配合，这种销连接方式更便于后期拆解维护，也能在过载时通过销的剪切断裂保护后端核心动力部件。组件两端的内凹腔体结构用于容纳配套轴承或连接轴头，腔体内部的台阶面可作为轴承内圈的轴向定位基准，装配时轴承抵靠台阶面即可完成精准定位，无需额外加装定位挡圈，减少了零件数量与装配工序。从安装边界来看，整体轴身的径向最大尺寸集中在两端锁紧套位置，中段轴径小于两端，安装时可先将中段穿过设备墙板的预制安装孔，再从两端装配锁紧件，降低了大直径零件穿装的对位难度；轴向尺寸预留了足够的调节余量，可在一定范围内适配不同安装间距的支架，无需重新加工定制轴件。在实际选型应用中，这类轴组件对同轴度公差要求较高，设计时各轴段的同轴度需控制在合理范围内，避免高速传动时出现径向跳动，影响直线运动的平稳性；表面粗糙度根据配合需求做差异化处理，轴承配合面、螺纹配合面采用较高精度的加工要求，非配合外表面做常规防锈处理即可。滚花锁紧套的外径尺寸兼顾了手动操作的握持需求与安装空间限制，不会因外径过大干涉周边其他管线或构件，也不会因尺寸过小导致锁紧力不足。轴身的变径过渡位置均设置了圆角过渡，避免应力集中，在长期承受交变扭矩与轴向载荷的工况下，可有效降低断裂风险，延长组件的整体使用寿命。
