飞机用轻量化眼镜蛇型轴承支撑构件

该支撑构件属于航空机载结构中的轴承安装支座，主要用于飞机操纵系统、辅助传力机构或小型机载设备的铰接点位，为旋转轴承提供刚性安装基准，同时把轴承承受的径向与交变载荷传递到周边机身或安装基板上。构件采用仿生三角承力轮廓，整体形态类似眼镜蛇颈部曲线，上部为与机体连接的安装贴合面，下部为轴承容置孔，中部通过连续变截面肋板把两个功能区域连接起来。这种构型并非单纯追求外观辨识度，而是在有限包络空间内把传力路径压缩为最短的斜向支撑带，使轴承载荷能够沿主承力壁直接扩散到安装面，避免局部出现突兀的应力集中。

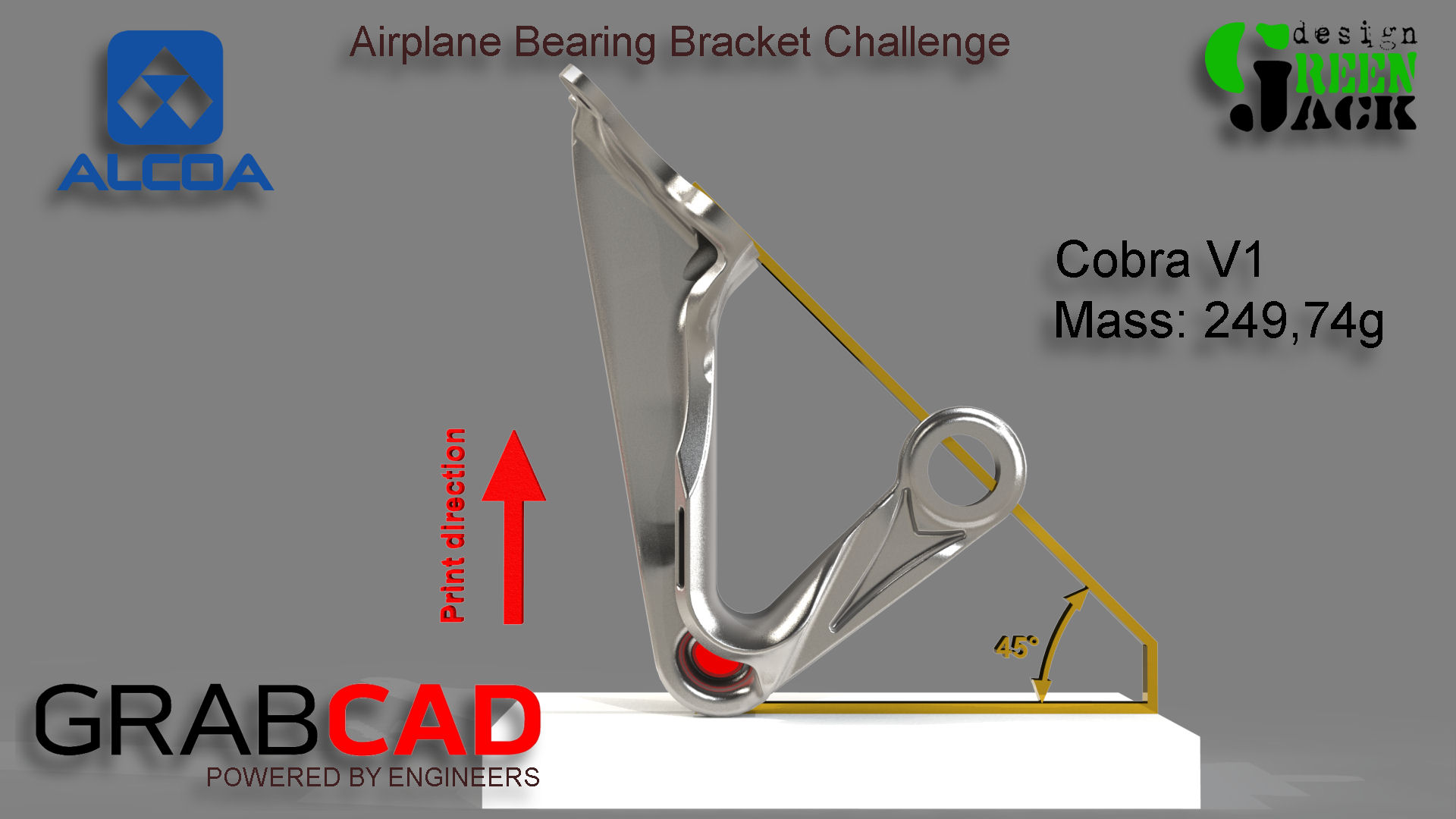

从实际使用边界看，构件需要同时满足安装面贴合、轴承孔同轴度以及周边运动件避让三项要求。上部安装边预留平整贴合区域，可通过紧固件与基体连接；下部轴承孔形成完整环形约束，能够限制轴承外圈位移并为旋转副提供稳定支撑；中部镂空区域则用于减轻非承力区材料，同时为管线、相邻摇臂或工具操作留出空间。构件侧面保留45度方向的安装基准示意，对应装配时的定位角度，可直接用于工装对齐或数模装配校验。打印方向沿构件主受力轴线布置，能够让增材制造层纹方向与主要载荷传递方向尽量一致，降低层间结合面对整体强度的不利影响。

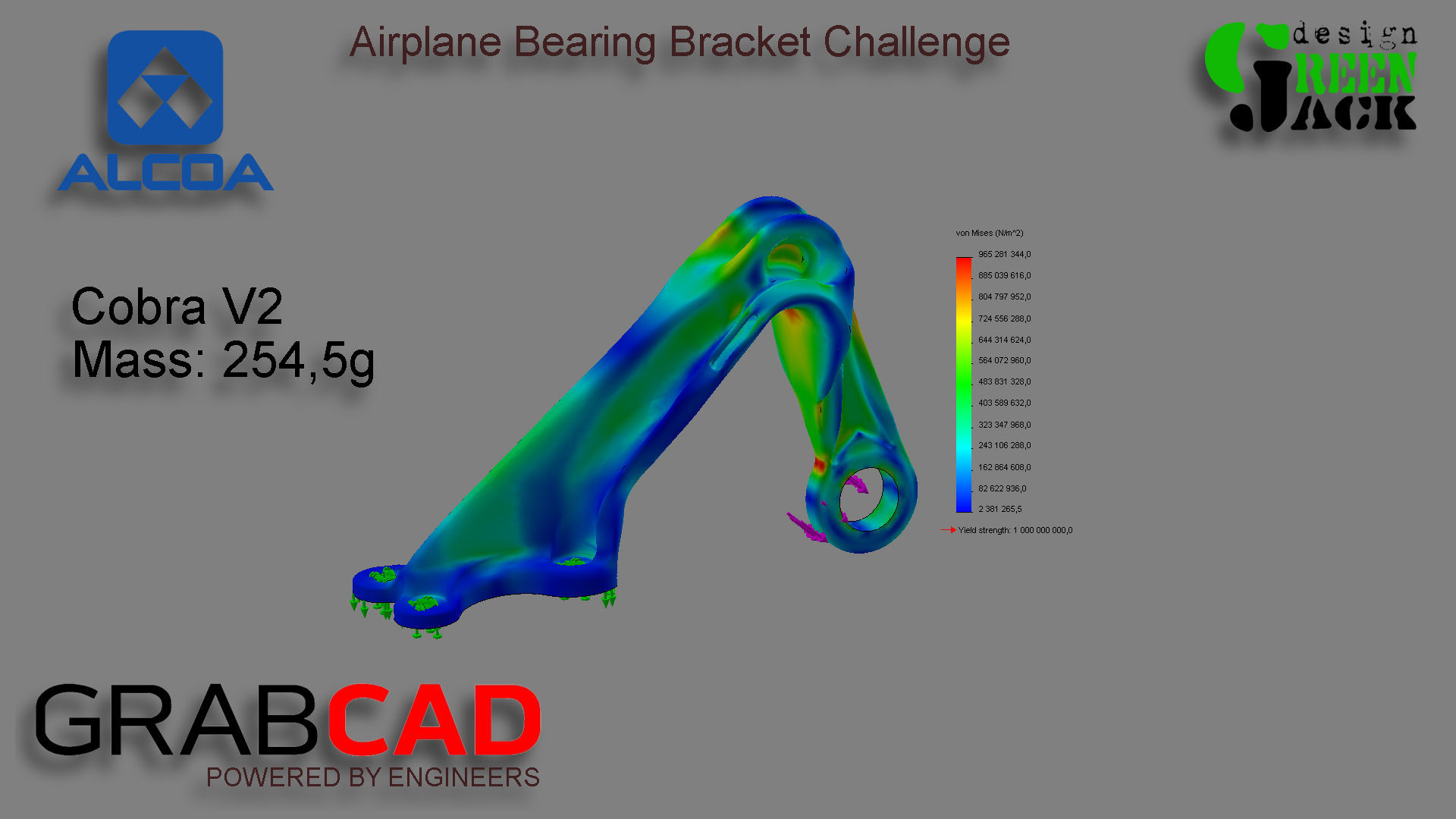

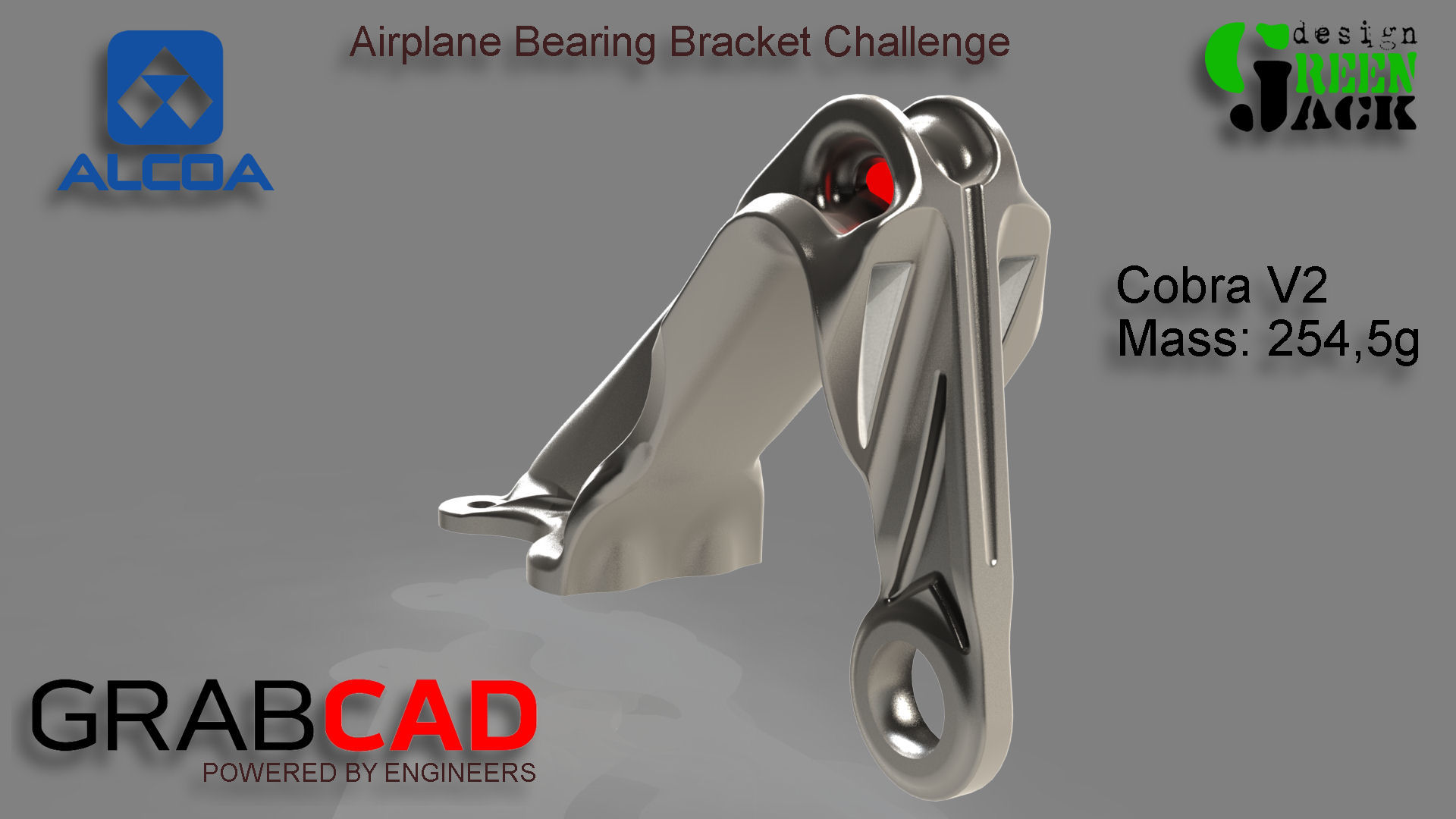

设计思路上，该构件优先处理的是轴承孔周边刚度与安装边连接可靠性。轴承孔外缘做局部加厚，孔壁周围通过圆滑过渡把集中载荷分散到两侧腹板；腹板厚度随弯矩分布变化，在高应力区保留较厚截面，在低载荷区逐步收窄并开设减重缺口。所有外轮廓转角均采用大圆角过渡，避免尖锐缺口在振动环境下成为疲劳起裂点。与早期版本相比，该版本在后部增加凸耳式加强结构，使安装边与主腹板之间的连接更连续，能够改善侧向载荷作用下的扭转刚度。

在设备用途层面，这类支座并不直接参与动力输出，而是作为旋转关节的定位与承力基础，常见于需要铰接、张紧或摆动传力的机构中。它的价值在于用较少材料形成较高的局部刚度，并在紧凑空间内完成轴承定位、载荷传递和装配避让。对结构设计人员而言，该数模可用于研究拓扑优化后的支架形态、轴承座加强方式以及航空轻量化构件的安装边界；对三维建模从业者而言，其连续曲面、变截面肋和局部凸耳也适合作为复杂机械支座建模练习参考。
