多色50升工业储运塑料桶结构设计

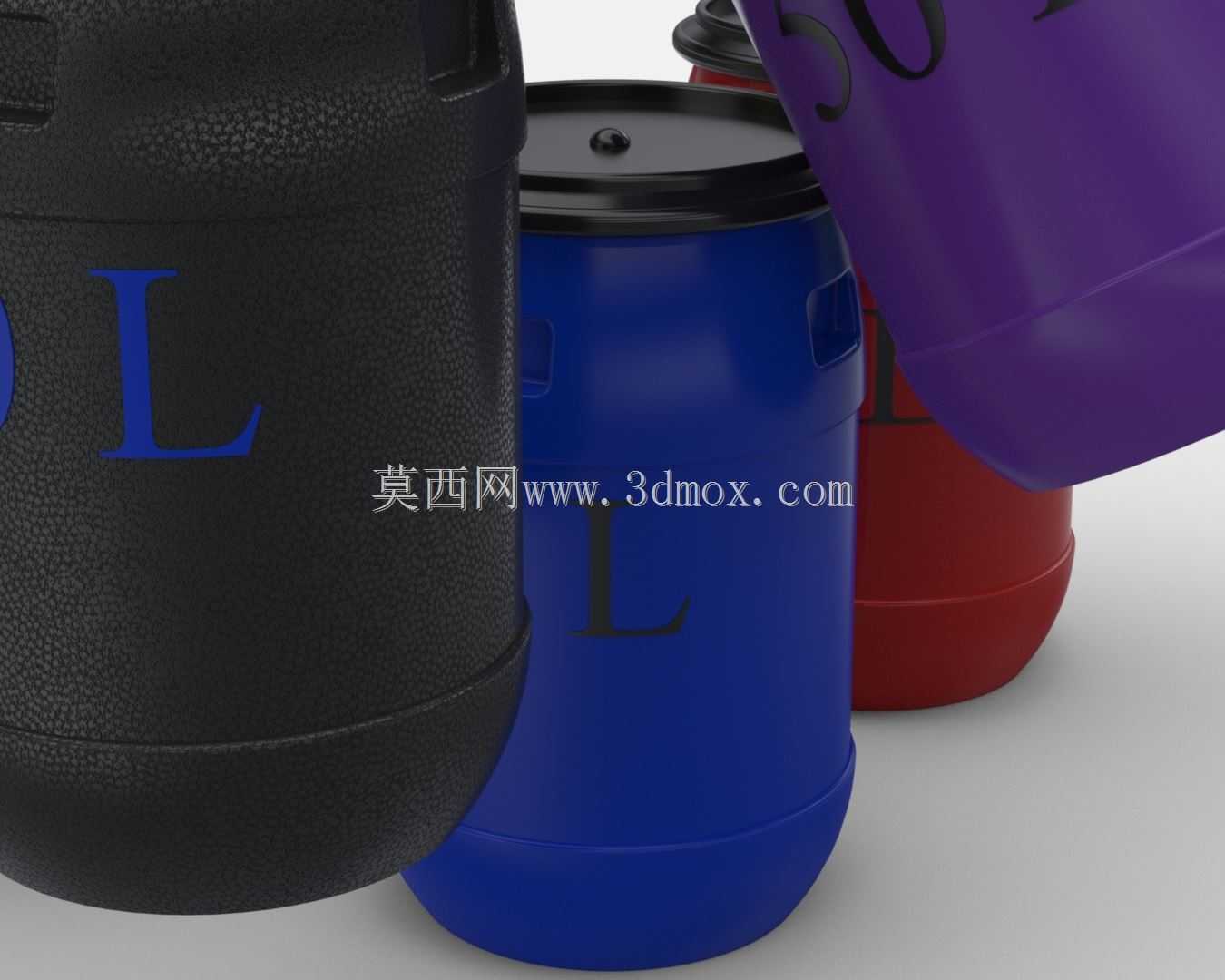

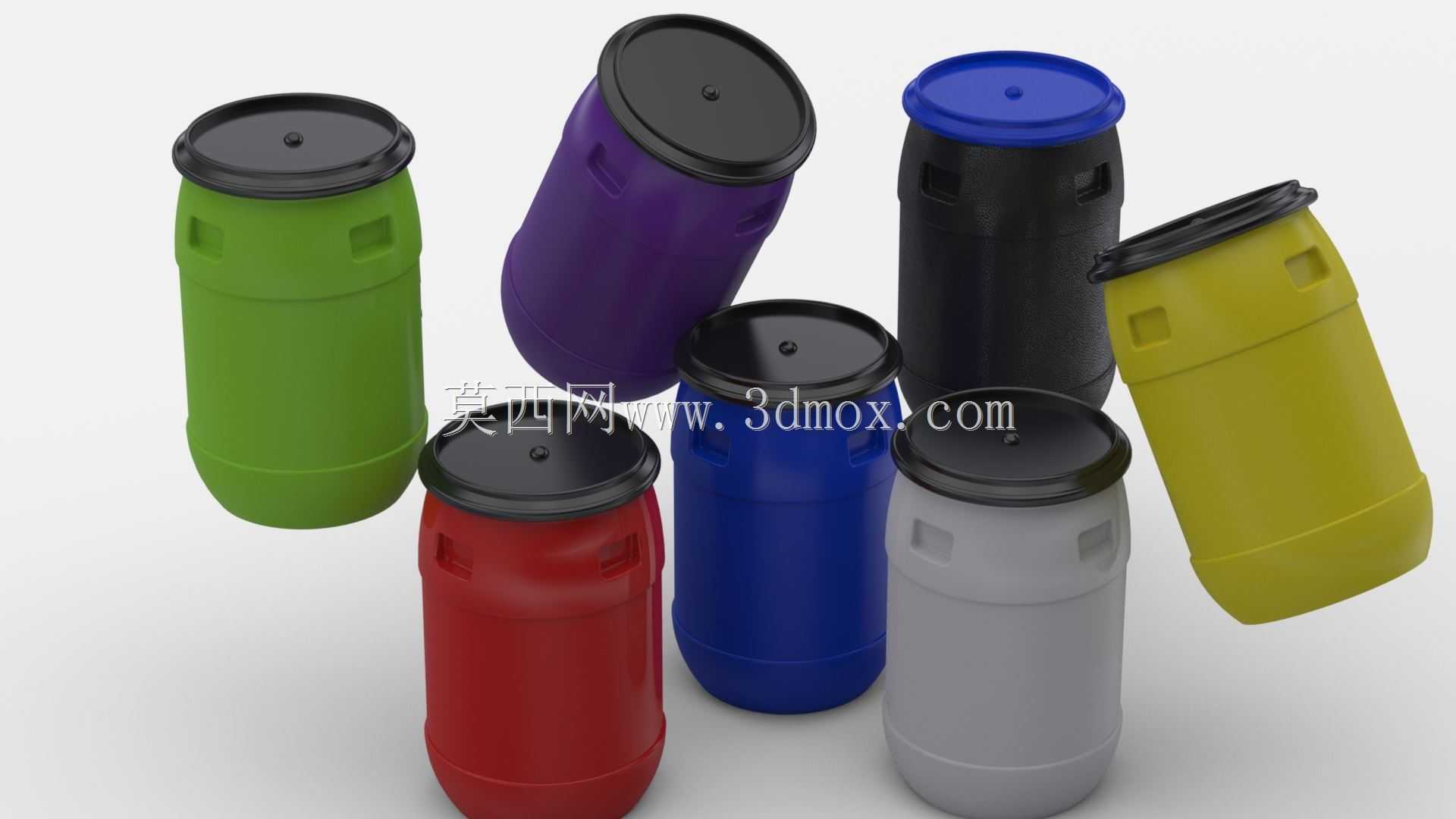

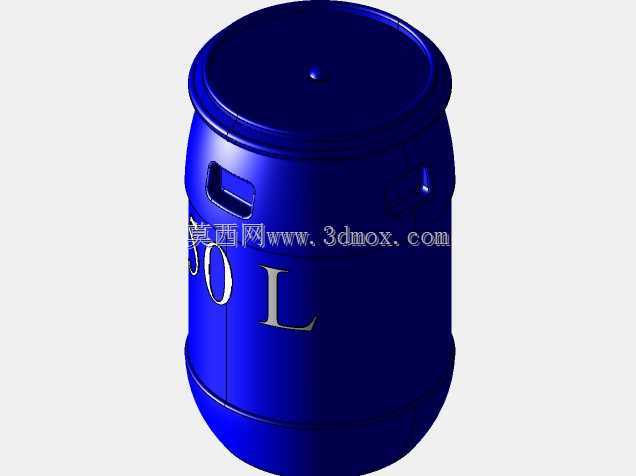

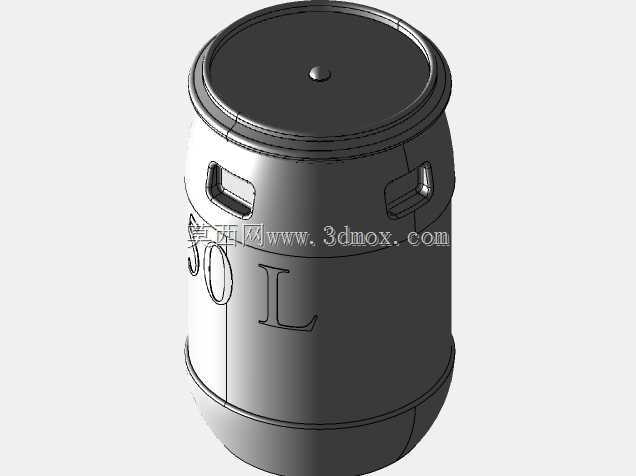

该50升塑料储运桶的结构建模，围绕化工辅料、粮油分装、工业废液中转、户外物料收纳等实际场景展开，桶身采用滚塑或吹塑成型的等壁厚设计思路，整体为直立圆柱形态，顶部做微收窄的卷边结构，配合卡扣式密封桶盖，可满足常规非危液态、散固态物料的短途转运与堆存需求。从实际使用边界来看，桶身两侧预留的内凹式提手并非独立装配部件，而是与桶身一体成型的结构，建模时在提手根部做了渐变圆角过渡，避免搬运受力时出现应力集中开裂；桶身周向分布的两道环形加强筋，既提升了空桶堆叠时的抗侧压能力，也能在满桶盛装时降低桶壁鼓胀变形量，适配常规托盘堆码的层高要求。桶盖与桶口的配合面预留了密封胶圈的安装槽位，卡扣结构沿桶口周向均匀分布，扣合后可实现防尘、防泼溅的密封效果，针对有更高密封要求的使用场景，也可在该结构基础上调整卡扣压紧量，增加密封圈压缩比。外形尺寸的设定兼顾了人工搬运的可操作性与储运空间利用率，50升的额定容积匹配常规人力搬运的重量上限，桶身直径适配标准货运托盘的排布间隙，直立放置时的重心落在桶底支撑面中心，满载状态下不易倾覆。建模过程中对桶身壁厚做了差异化处理：桶底与地面接触的支撑边缘适当加厚，抵消日常拖拽、放置时的磨损；桶口与桶盖配合的部位提升尺寸精度，保证互换性；桶身主体在满足堆码强度的前提下控制壁厚，兼顾成型工艺性与材料成本。不同配色的方案对应不同的物料分类管理需求，比如工业现场可通过桶身颜色快速区分盛装物料类别，减少混装误用风险，桶身表面预留的平整区域也可用于粘贴物料标识标签。该结构的三维建模完整还原了从桶体成型、桶盖配合到搬运结构的所有细节，可直接用于容器结构验证、工装夹具设计以及储运方案的排布模拟。
