酒店智能执手式电子门锁结构

　　该模型呈现的是一套面向酒店、公寓、办公隔间等场景使用的执手式电子门锁外侧组件，整体采用长条形面板搭配水平执手的经典布局，兼顾刷卡识别、机械握持开门与门体安装适配。模型重点还原了锁具外露部分的造型关系、面板分区、执手回转结构以及感应区域位置，适合在门体配套设计、门禁系统方案展示、五金件选型校核和产品结构教学中使用。

　　从实际用途看，这类门锁通常安装在客房门、办公室门或公寓入户门上，外侧承担身份识别与开门操作功能。面板上部设置黑色识别窗口区域，可对应刷卡区、指示区或电子模块窗口；下部黑色小方块可作为按键、装饰窗或状态显示位置。使用者通过授权卡片或其他电子凭证完成识别后，下压执手带动锁体内的离合与方轴机构，实现斜舌收回开门。门内侧则通常配合旋钮、反锁结构和电池盒使用，虽然本模型主要展示外侧外观，但外侧执手基座、转轴位置和面板厚度已经为后续完整锁体装配提供了边界参考。

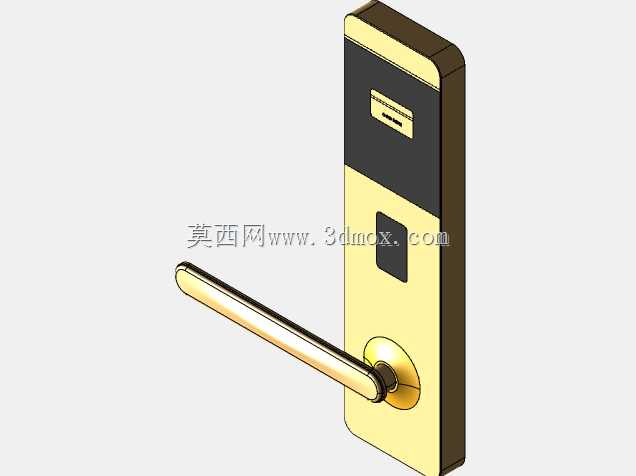

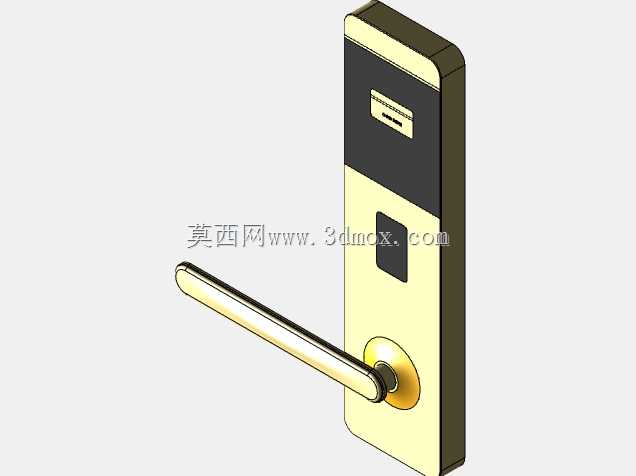

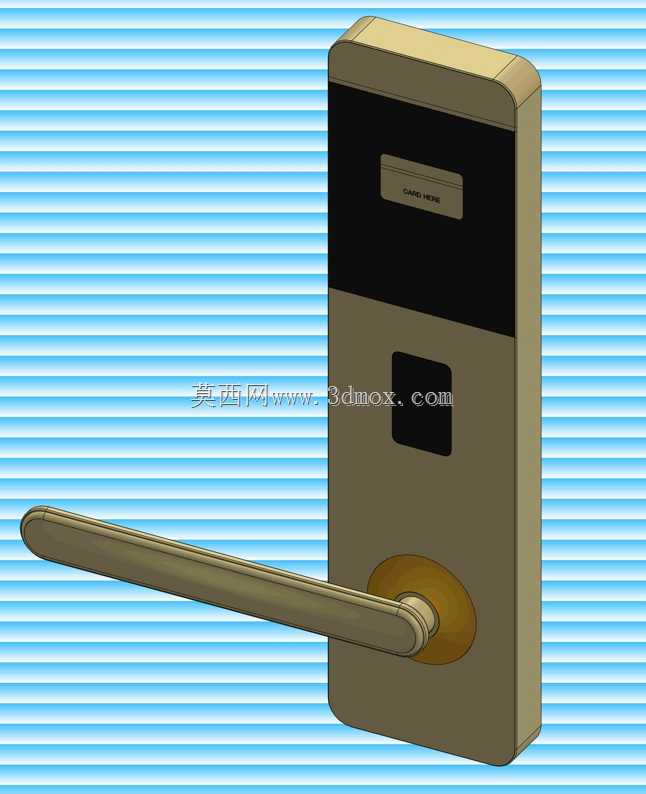

　　外形设计上，面板采用竖向窄长轮廓，边缘做圆角过渡，避免尖角磕碰，也符合门用五金件对触感和安全性的要求。面板主体以浅金色金属质感表现，上部识别区和下部功能窗采用深色区域形成视觉分区，既让用户快速找到刷卡位置，也减少大面积单色面板带来的单调感。执手为长杆式水平把手，根部通过圆形基座与面板连接，握持段长度充足，下压时受力路径清晰。把手末端圆润，杆身略微倾斜，符合人手自然握持角度；在通行频繁的酒店场景中，这种结构比短小旋钮更便于快速开启，也能降低用户反复寻找操作位置的成本。

　　结构设计思路围绕门板安装、识别模块布置和执手受力三方面展开。长面板能够覆盖门厚方向外侧的安装孔位，同时遮挡锁体开孔边缘，对门板加工误差具有一定包容能力。面板背后需要预留电子模块、线缆、弹簧、复位件和方轴连接空间，因此外观上看到的深色区域并非单纯装饰，其背后往往对应电路板、天线或感应线圈的安装范围。执手基座位于面板中下区域，靠近门锁斜舌和方轴传力线，下压动作可通过方轴直接传递到锁体内部，减少中间传动环节。圆形底座既承担把手回转支承，也能遮盖固定螺钉或连接座，使外露面更整洁。

　　安装边界方面，这类门锁一般适配常见木门、钢质门或复合门，门厚需要在锁体设计范围内，面板开孔、锁体槽位和方轴孔需与门体加工图一致。外侧面板的高度方向决定了上下固定螺钉间距，建模时应重点检查面板背部螺柱位置与门内安装板是否对齐；执手转轴中心到面板边缘、到门侧边的距离会影响握持空间和锁体孔位，若门边框较窄或带有门套造型，需要预留手指避让空间。水平执手在复位状态下不应与墙面、门吸或相邻柜体发生干涉，开门回转范围内也要考虑门框线条和防撞件位置。

　　从工程建模角度看，该结构可拆分为前面板、后面板衬板、识别窗、功能窗、执手、转轴套、基座盖、固定件等若干部分。外观曲面虽然不复杂，但圆角、拔模和分件线需要处理到位：面板四周圆角应与五金冲压或压铸工艺相协调，深色窗口与金属面板之间需要预留装配间隙；执手与基座之间应保留旋转间隙，不能在模型中形成干涉。若用于深化设计，还需补充内侧把手、锁体盒、斜舌、方轴、电池仓、锁芯孔和门扣板等部件，并根据门厚调整连接螺杆长度。

　　在场景应用中，该门锁不仅承担闭锁功能，也是客房入口的高频接触部件，因此外观耐久性、操作直观性和维护便利性都很关键。长面板能够承受反复按压带来的载荷，金属色表面适合公共空间的稳重风格；识别区靠近视线和手部自然抬起的位置，用户无需明显弯腰或寻找。维护时，外侧面板应能通过内侧固定件拆卸，以便更换电子模块或调整执手复位机构。整体模型结构表达清楚，适合作为智能门锁外观方案、门体配套校核以及五金锁具结构学习的三维参考。
