包胶柄钳工扁头敲击手锤结构

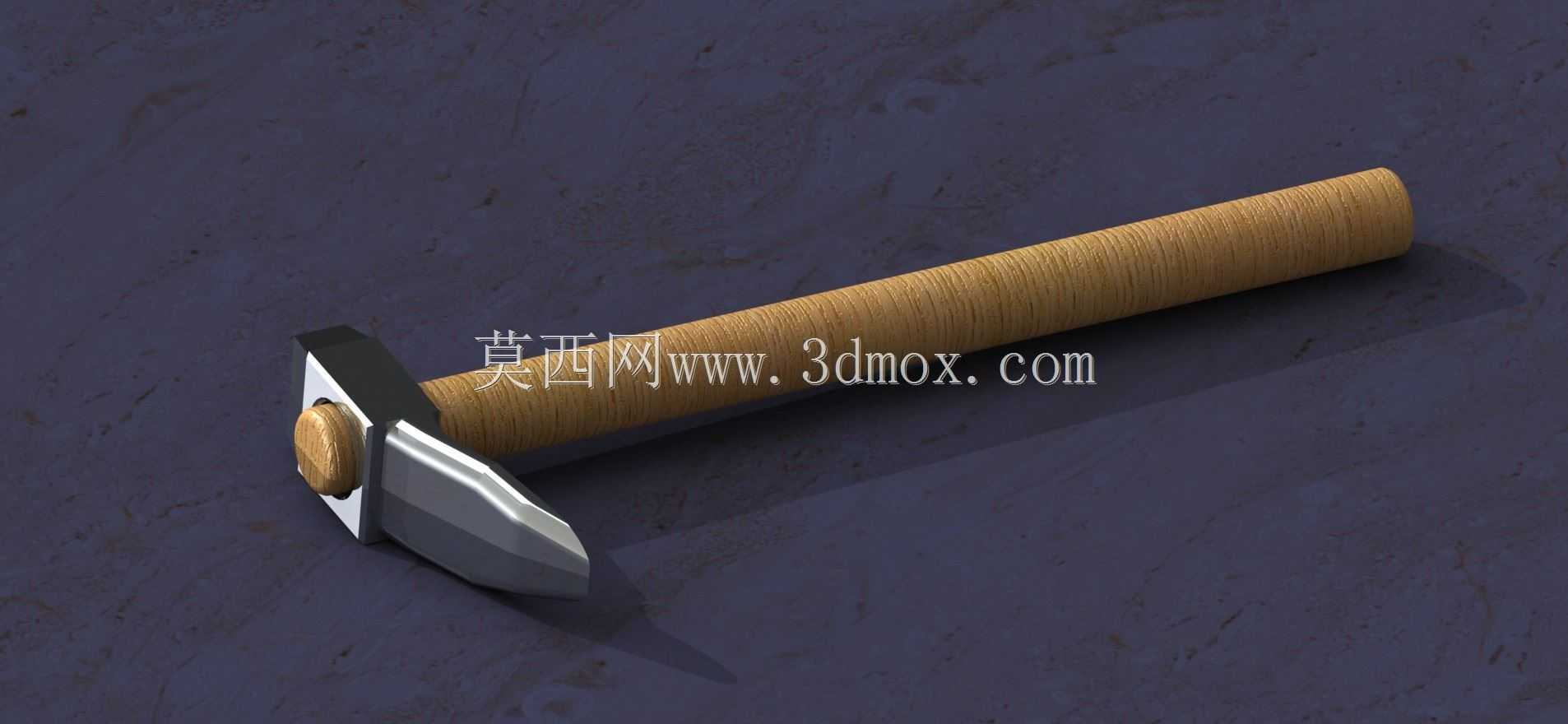

该手锤模型以日常装配、检修和钳工修整场景为对象，锤头采用一端平面敲击、另一端扁头楔入或剔凿的组合形式。平面端用于传递集中冲击载荷，适合销钉压入、轻量校正、零件定位和临时紧固；扁头端可伸入狭窄缝隙，完成薄板撬动、锈蚀层剥离、垫片调整和毛刺清理。两类工作端共用同一锤头，减少工位上工具切换频率，也使模型在结构表达上更接近实际维修与装配工位的使用状态。

从受力路径看，锤头中部开设贯通安装孔，孔壁与手柄端部形成周向约束，端部再通过金属楔块胀紧，使冲击反力能够沿锤头、孔壁和握柄连续传递。建模时需要重点控制安装孔与柄部的同轴关系，若孔位偏置，敲击时会产生明显偏转力矩，不仅降低落点准确性，还会造成柄部局部应力集中。锤头平面端边缘保留小倒角，避免尖角崩裂和意外划伤；扁头端则按楔形收窄，厚度逐步过渡，既保证端部能够进入缝隙，也避免截面突变导致断裂。

握柄部分采用圆柱包覆形态，表面纹理沿周向连续分布，用于模拟包胶或缠绳防滑层。手柄长度并非单纯按外观确定，而是要兼顾挥锤半径、握持位置和减振需求：过短会使操作空间局促，冲击力不足；过长则影响狭小设备内部的挥动，并增加手腕负担。模型中柄部直径保持均匀，靠近锤头处不做突兀加粗，这样既便于连续握持，也能在戴手套作业时保持稳定摩擦力。

在装配边界上，锤头孔与手柄端部属于紧配关系，三维设计时应分别给出孔壁、柄头和楔块的配合区域，不能只做外观贴合。楔块装入后会使柄头产生微量扩张，因此柄端开槽位置、深度和楔块锥度都需要在模型中体现，这些细节直接决定手锤在反复冲击下是否会松头。若用于设备维修包或工具挂板展示，还需要预留整体外廓尺寸：锤头宽度决定敲击端接触面积，扁头厚度决定最小插入缝隙，手柄总长决定收纳格深度。

实际选型中，这类手锤常用于机床维修、模具拆装、钣金修整和管路维护。平面端不适合替代大锤进行重载锻打，扁头端也不应作为撬棍承受过大弯矩，模型结构上保留了工具的功能边界：锤头主体厚实，工作端过渡短而直接，柄部以握持和导向为主。通过把安装孔、楔紧结构、防滑纹理和双头工作形态完整建出，该模型可用于工具结构讲解、检修工位布置、五金产品展示以及手动工具类装配校核。
