达芬奇改进型自动重力锤机械结构

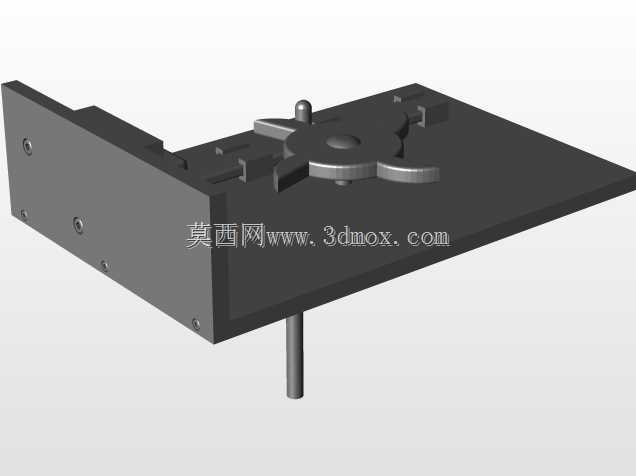

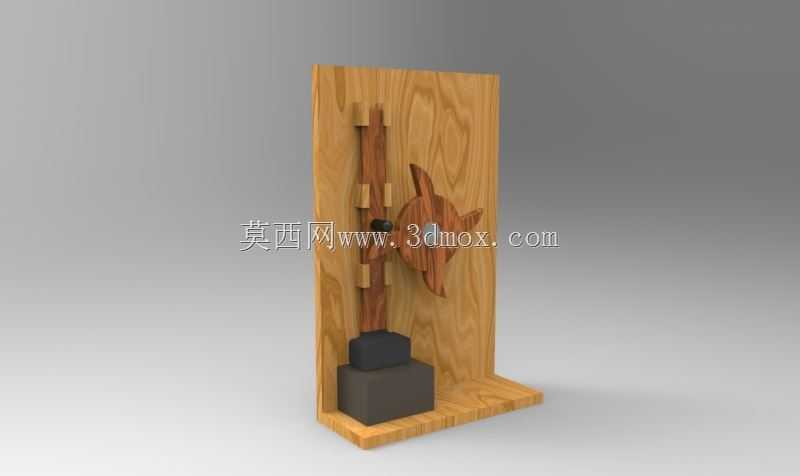

该装置以重力势能作为周期性做功来源，通过齿轮与摆杆的配合将重块的下落运动转化为锤头的往复冲击，常用于机械原理教学、古典机构复原以及小型工位的轻量敲击演示。整体采用立式背板加底座的布置形式，背板承担传动轴与摆杆的支撑作用，底座用于固定整机并承受锤头冲击产生的反力。安装时需保证背板与底座基准面垂直，传动轴孔位同轴，否则齿轮啮合会出现偏载，摆杆运动也会产生卡滞。

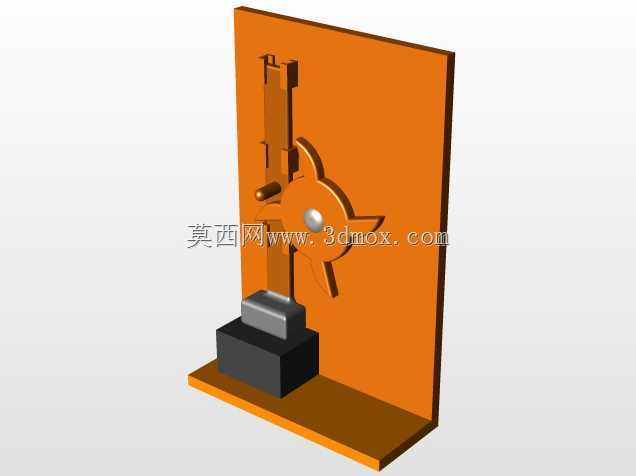

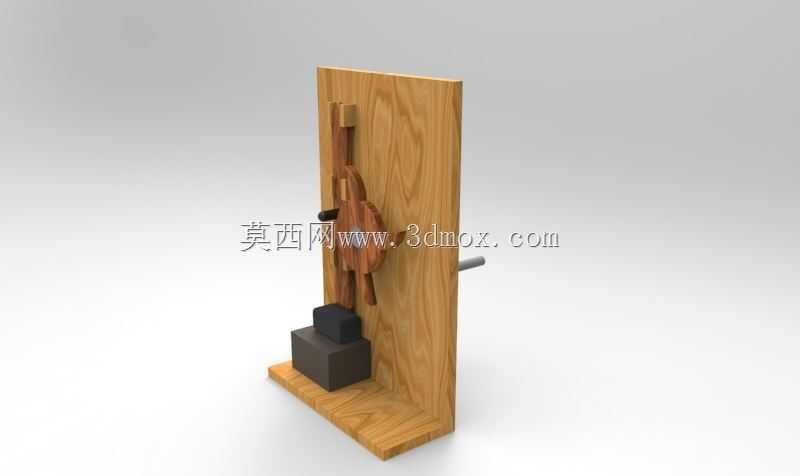

从功能实现上看，动力输入侧伸出一根手摇轴，转动手轴后，齿轮组带动带凸缘的轮盘旋转，轮盘上的凸起周期性拨动摆杆，使锤头被抬升；当凸起脱离摆杆后，重块在重力作用下快速下落，完成一次敲击动作。这种结构不需要复杂的电控元件，仅凭机械几何关系即可实现自动循环，适合用于展示凸轮控制、重力释放和能量转换之间的配合逻辑。

结构设计的重点在于冲击路径与传动路径的分离。锤头沿背板前侧的导向区域上下运动，其导向间隙不能过小，否则木材或加工表面存在轻微变形时会影响下落速度；间隙也不能过大，否则锤头落点会偏移，冲击位置不稳定。齿轮部分布置在背板中部，既要传递抬升力矩，又要避免与下落的重块发生运动干涉。建模时需要特别检查轮盘凸缘在整周旋转中的扫掠空间，以及摆杆处于最高位置和最低位置时的极限角度。

外形边界方面，装置高度主要由锤头行程和摆杆长度决定，底座宽度需覆盖重块下落区域，深度则要保证手摇轴转动时不会与安装面或周边工装发生干涉。若将其用于教学展示台，可在底座下方增加减震垫，以降低连续敲击时的振动传递；若用于原理验证，则应关注重块质量、齿轮模数和轴径之间的匹配关系，避免抬升阶段齿轮齿面受力过大。

在实际应用中，这类自动重力锤并不追求大能量打击，而强调机构动作的可观察性和可复制性。通过调整重块重量、凸缘位置和摆杆支点，可以改变锤头的抬起高度、敲击频率与冲击力，便于对比不同参数对运动周期的影响。三维建模过程中，应先建立背板、底座和传动轴的装配基准，再完成齿轮、摆杆、重块与锤头的细节设计，最后通过运动干涉检查确认各零件在循环动作中的安全间隙。
