齿条齿轮联动自动张合机械假手结构

该假手属于小型机械式夹持执行件，核心传动由齿条与小齿轮啮合完成，手指开合不依赖独立电机直驱，而是通过外部细绳、橡胶带或细拉杆牵引齿条平移，把直线位移转换为齿轮转角，再带动夹指绕铰接点回转。这种传动路线结构紧凑、零件数量少，适合在轻载抓取、教学演示、简易自动化工位以及低成本机械臂末端使用。在流水线分拣、实验台取放、重复性小件搬运场景中，可通过拉绳控制实现快速张开，依靠弹性件或反向牵引完成闭合，动作直接，维护点集中在铰接销与齿轮齿条啮合区。

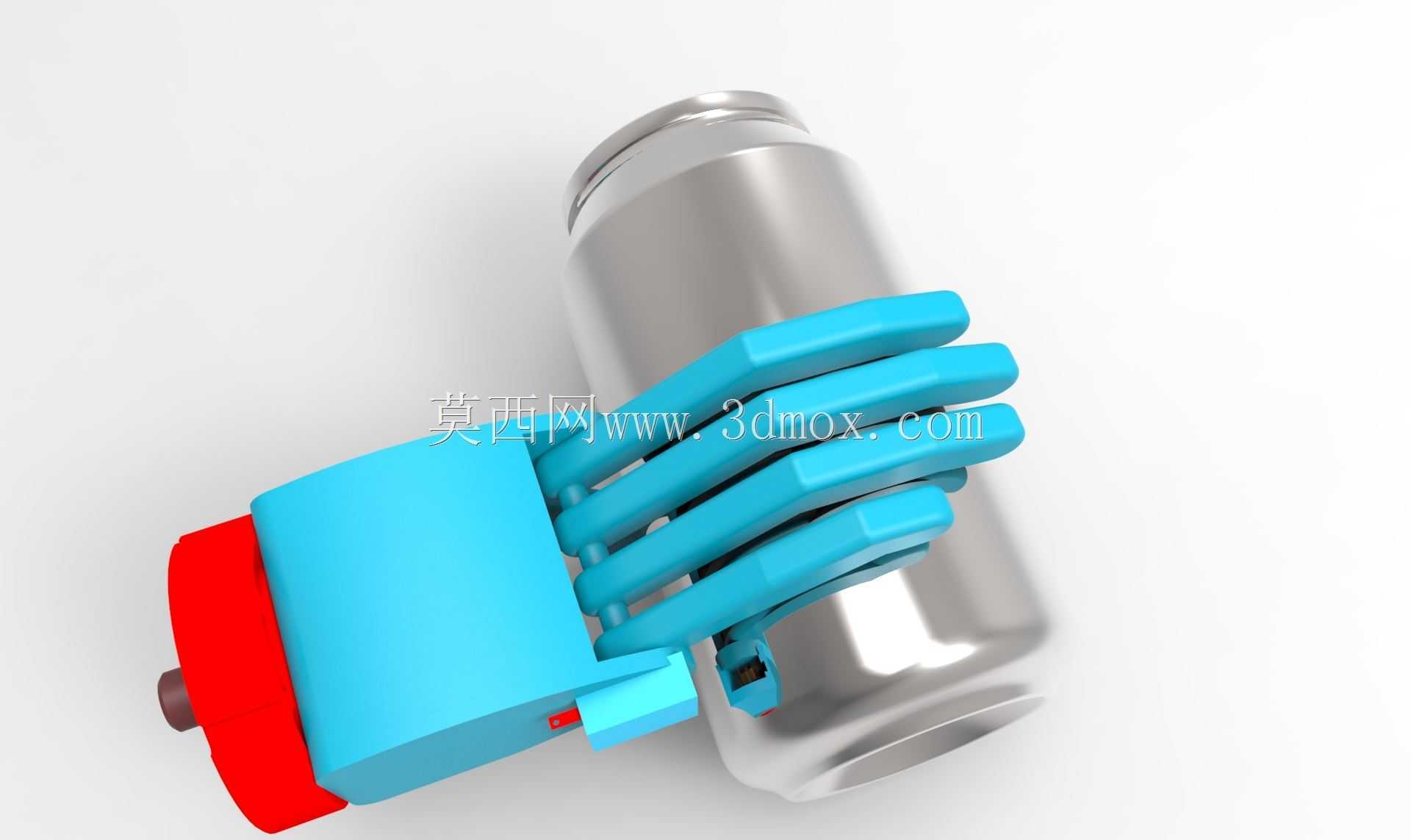

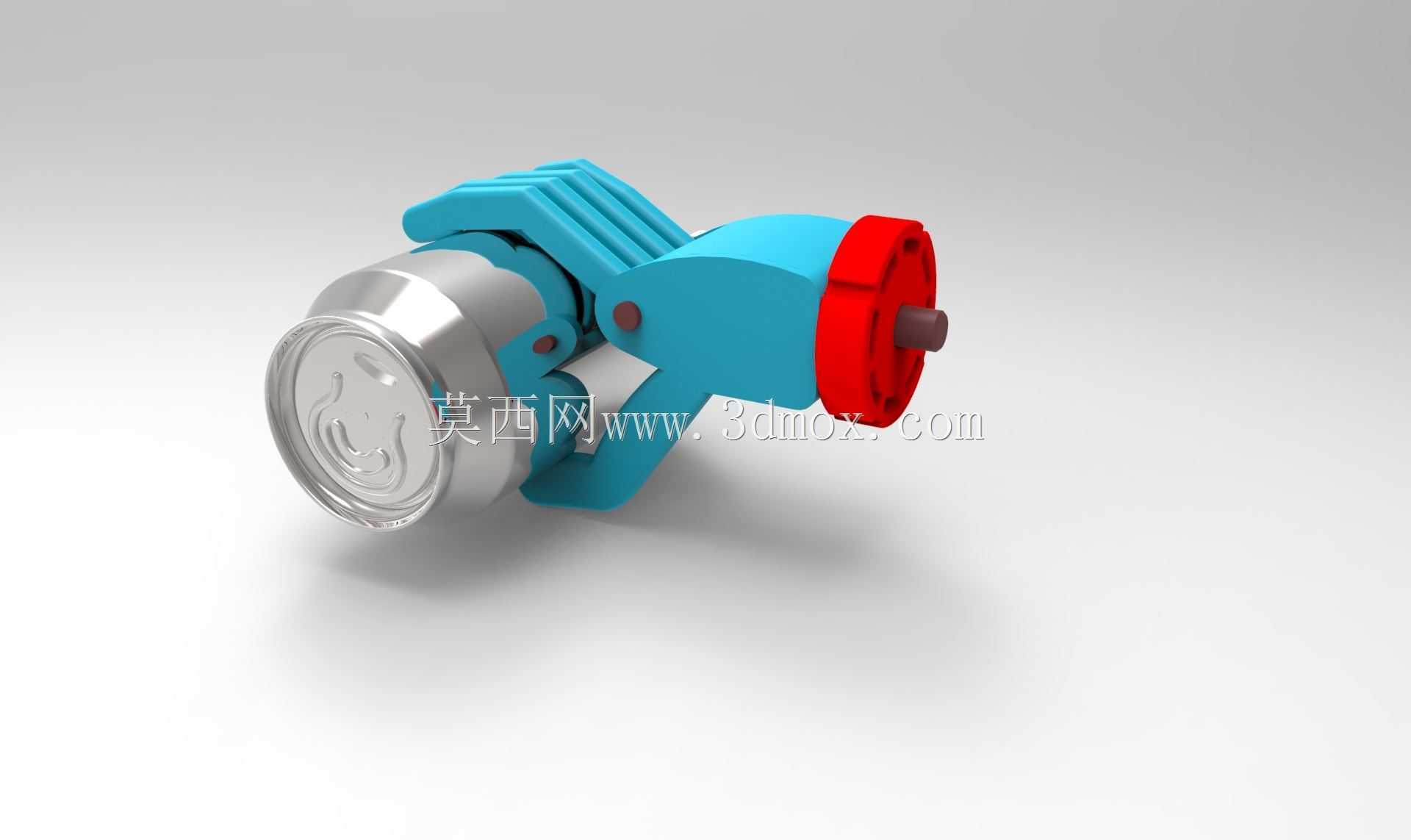

从功能特性看，齿条上预留小孔用于连接牵引件，安装时可根据拉力方向选择绳扣、销轴或胶带固定方式，避免牵引点偏载造成齿条卡滞。齿轮与夹指之间通过同轴或连杆关系传递转角，开合角度由齿条有效行程决定，设计时需要同时校核齿根强度、销孔剪切强度以及夹指闭合后的夹持间隙。夹指内侧可根据被抓取物外形增加垫片或防滑纹，模型中展示的轮廓偏向圆弧包容面，适合夹持柱形、罐形或表面较规则的物体；若用于薄片、异形件，则应在不改变主体传动的前提下更换指面。

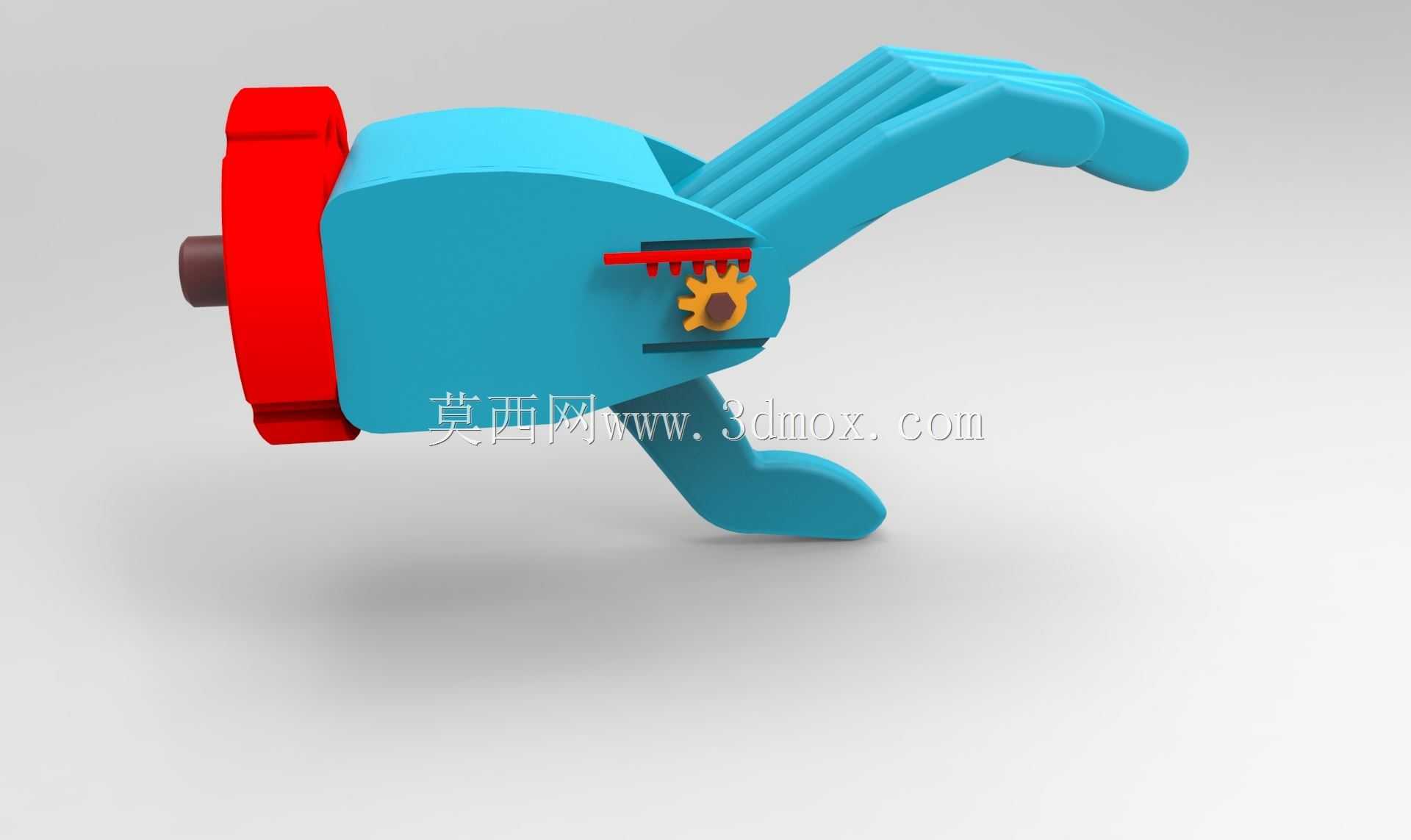

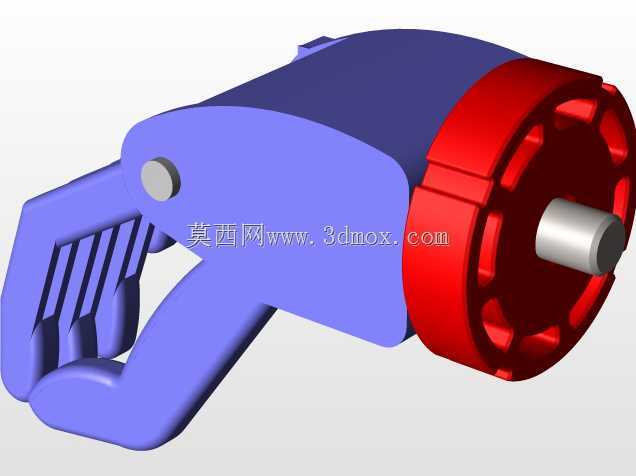

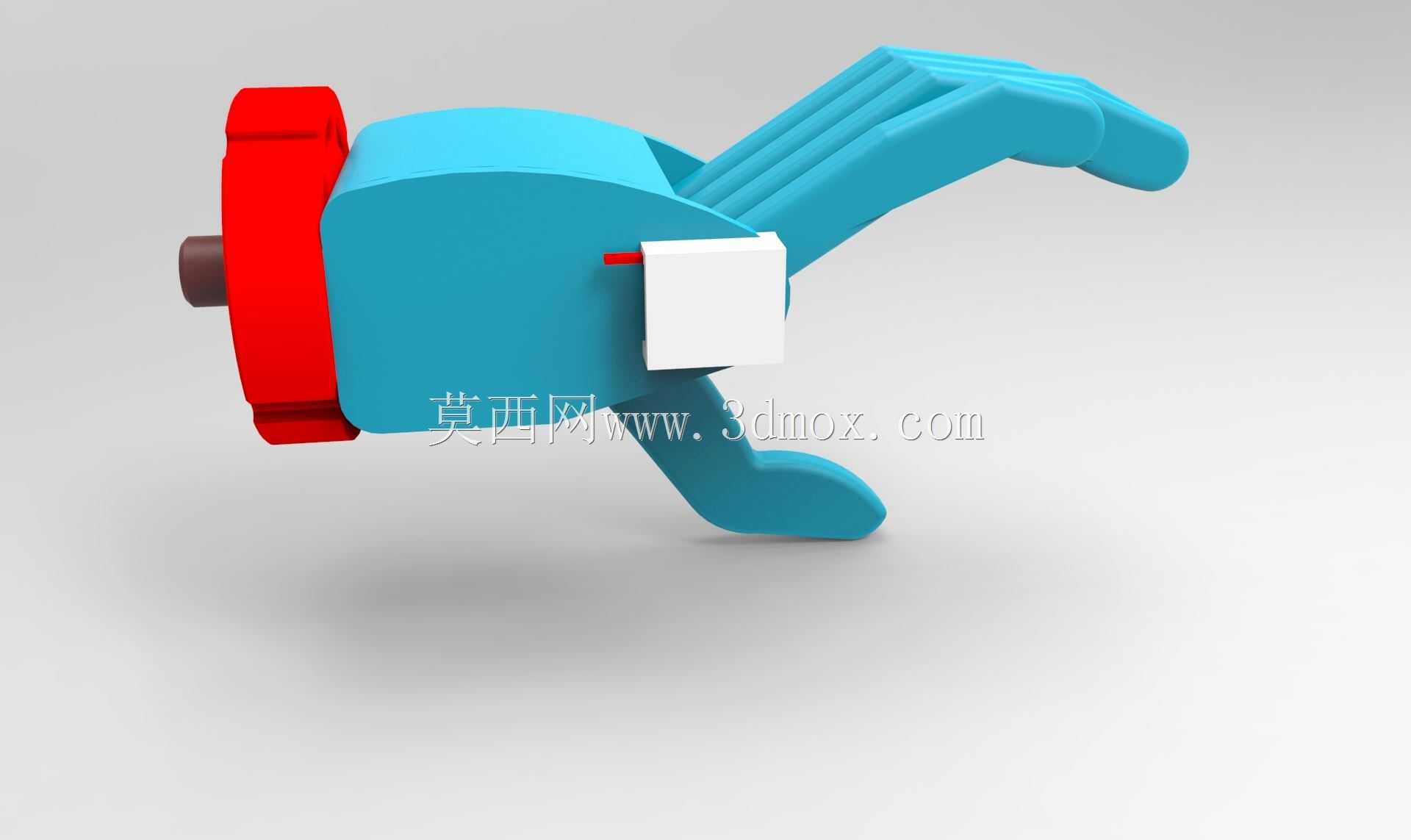

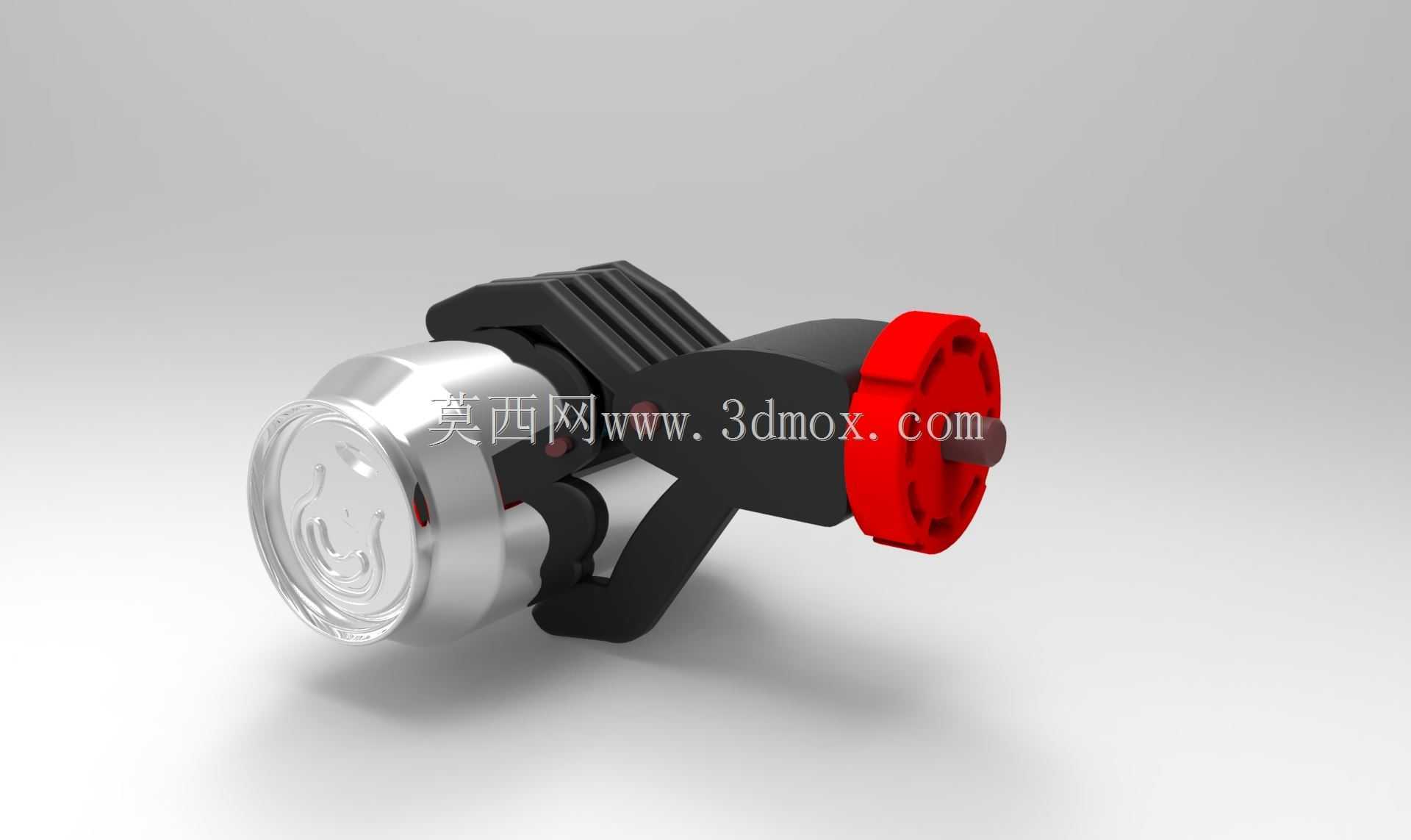

设计思路上，整体采用分体式壳体容纳齿条和齿轮，蓝色主体承担支撑与导向作用，红色端盖用于限定轴向位置并形成安装接口，银色端部可作为铰接座或配重端。壳体外形带有加强筋，既提高刚性，也为手指让出回转空间。齿轮齿条应设置合理侧隙，侧隙过小会在牵引过程中产生卡阻，过大则导致夹指闭合滞后；铰接孔与销轴之间建议保留转动间隙，并在装配时控制同轴度，防止两指运动不同步。

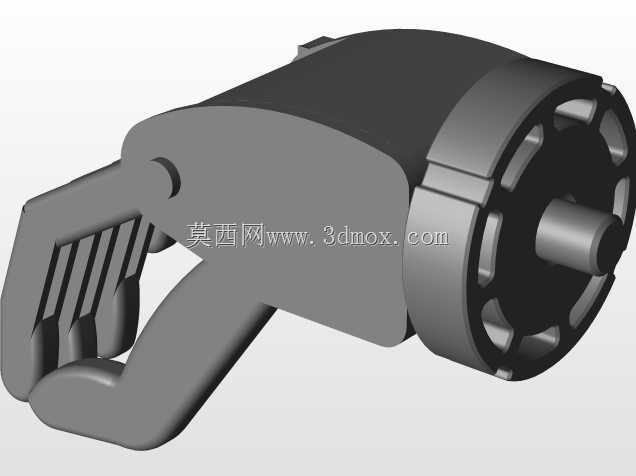

外形尺寸与安装边界方面，该结构轴向长度主要由齿条行程、齿轮分度圆和端盖厚度决定，径向包络需考虑手指完全张开后的外轮廓。红色法兰端可作为与机械臂、支架或导杆连接的基准面，上面的孔位决定安装方向；牵引绳应沿齿条运动方向引出，若必须转向，应在外部增设导轮，避免侧向分力把齿条压向槽壁。实际选型时，需把被抓取物直径、夹持力、开合行程和安装空间一起核算：行程决定齿条长度，夹持力决定齿轮模数与销径，外部牵引方式则决定齿条端部孔的受力形式。建模时应重点保证齿形啮合、铰接同心、端盖定位面与齿条导向槽的平行关系，这些尺寸直接影响假手动作是否顺畅。
