A2212无刷主轴3D打印安装固定座

该结构件面向小型桌面雕刻与PCB制板场景，用于把A2212外转子无刷电机与从旧Dremel工具拆出的主轴组合成可直接安装的切削单元。实际使用中，这类组合常出现在自制CNC、激光雕刻机改造或桌面3D打印机扩展铣削功能的项目里，核心问题不是电机能否转动，而是电机轴、夹头、刀具与安装板之间的同轴度和刚性是否足够稳定。

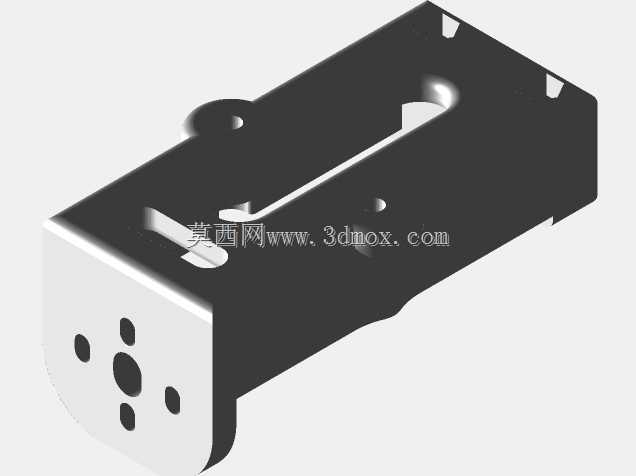

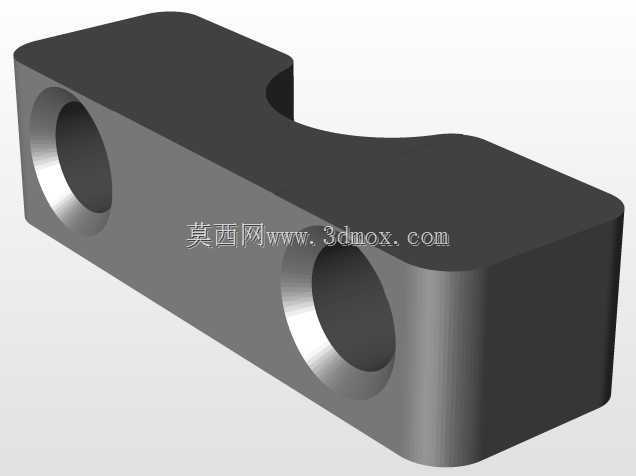

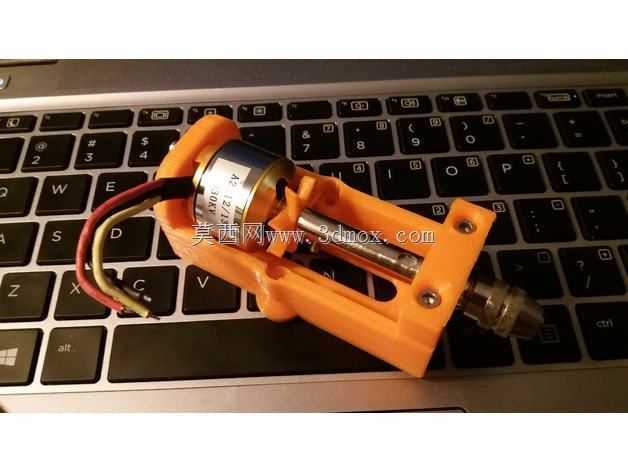

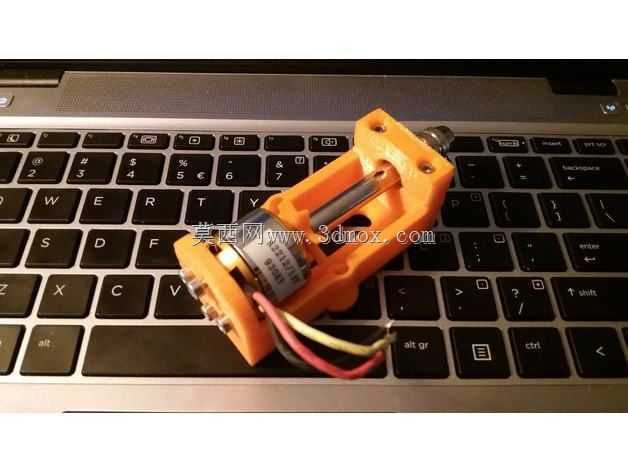

设计上采用一体式橙色打印座包裹电机与主轴套筒，中部留出贯通槽，既减轻重量，也便于观察主轴装入位置和散热。电机端通过端面螺钉孔定位，主轴端以套筒形式约束径向位移，两侧连接臂把受力传递到底座，减少悬臂带来的振动。底座安装孔按CTC i3 pro B的X支架边界布置，可直接替换原有喷头或刀具固定位，避免重新设计运动端连接板。

从安装边界看，底座孔位需要与X carriage既有孔距严格对应，否则装配时会产生强制拉扯，长期运行后容易出现层纹偏移或刀具振刀。模型在电机周围保留了接线空间，三相线可从侧向引出，不会与运动件干涉；主轴套筒长度则覆盖足够的夹持深度，使刀具在轻铣、钻孔或打磨时不只是依赖电机前端盖受力。

结构设计思路偏向实用改造而非通用模组：它不追求兼容所有电机，而是围绕A2212直径、旧Dremel主轴外径和i3架体孔位建立约束关系。打印件壁厚、螺钉柱和加强筋的布置都服务于这一特定组合，尤其在电机前端与套筒过渡区增加材料，以抵抗切削时的弯矩。若用于更高负载铣削，仍需根据进给量、刀具悬长和材料硬度评估螺钉预紧与打印方向。

对三维建模人员而言，这类零件的关键不在于复杂曲面，而在于把电机外径、主轴同轴度、底座孔距、螺钉头沉孔和走线空间统一到同一装配体中验证。建模时应先建立运动板安装面，再反向确定主轴中心高，随后布置电机固定孔和套筒支撑，最后检查装配后刀具最低点、X轴行程边界以及线束弯曲半径。这样得到的支架才能在有限的桌面设备空间内，把无刷动力可靠转化为稳定的旋转切削输出。
