激光加工工位急停按钮防误触防护结构

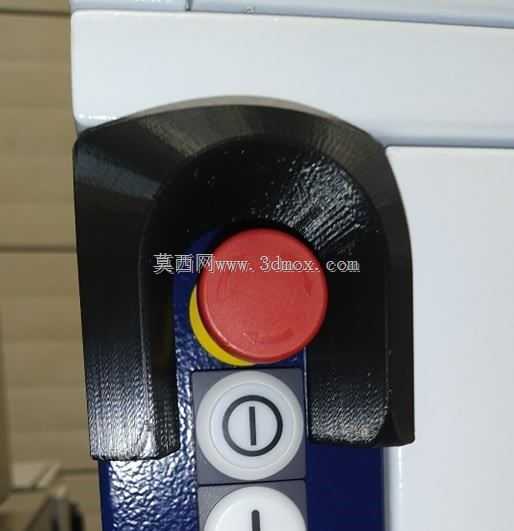

　　在激光切割、激光焊接这类高能量加工工位，操作面板往往布置在人员上下料、调整工件时手臂容易扫过的区域；红色急停按钮一旦被衣袖、工具或搬运中的板材意外压下，正在执行的光路、运动轴会瞬间中断，后续复位、对位、重新确认程序会打断整段生产节拍。这套防护结构围绕蘑菇头急停按钮的外露轮廓做半包遮挡，正面保留足够大的操作开口，人员在真实紧急状态下可以直接伸手拍入，而侧向和上方的凸起挡边承担阻挡意外触碰的作用。

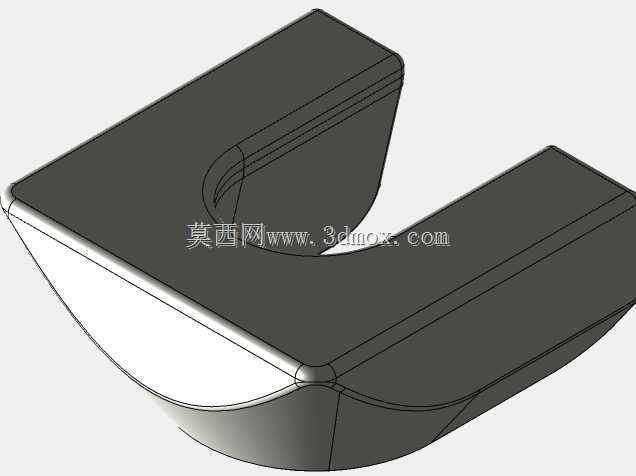

　　从现场安装边界看，护罩需要贴合按钮安装座周边的面板平面，内侧避让蘑菇头按钮的最大按压行程，不能让护罩本体在按钮被按下时产生干涉；挡边高度要高于按钮帽的自然凸起，同时不能高到影响正常急停拍按的动作路径。模型中护罩后侧与设备立面、铝型材边框的相对位置关系清晰，转角处做了圆滑过渡，既减少钣金或塑料件加工时的应力集中，也避免操作人员快速伸手时被锐边划伤。

　　设计思路上没有把按钮完全封闭，而是利用两侧护翼形成“防误碰不防急停”的空间：日常走动、擦拭面板、搬运小件时，外力先接触护罩顶面或侧翼；真正需要紧急停机时，手掌仍能无遮挡压到红色按钮帽。护罩外形顺着操作面板的倾斜角度布置，底部与按钮座、旁边启停按钮之间保留合理间隙，方便后期维护时拆卸按钮螺母、更换指示灯标签。

　　对于结构设计人员，这类件在建模时要重点核对按钮直径、按钮高出面板的高度、安装螺母外径以及面板后方接线空间；防护件自身可采用钣金折弯、工程塑料3D打印或铝板铣削成型，固定方式可选择背面螺接、面板粘接或卡扣固定。应用到自动化产线、机床操作站、激光设备控制台时，该结构能在不改变原有急停电气回路的前提下提升人机交互安全性，也便于根据不同品牌按钮的安装尺寸调整护罩开口、侧翼厚度和固定孔位。
