手持式皮筋发射玩具枪结构设计

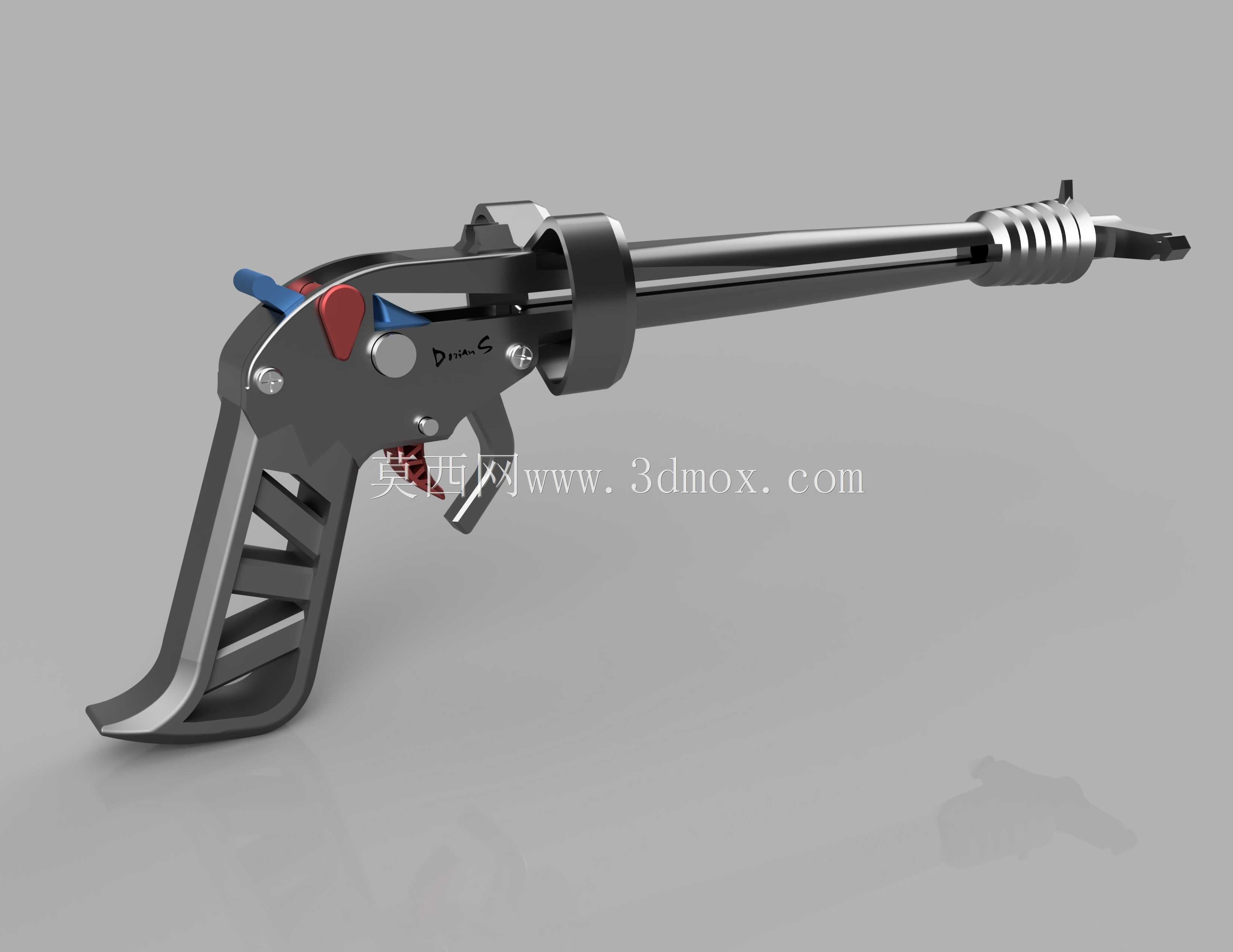

该结构以手持式皮筋弹射玩具为应用对象，整体采用枪式握持布局，重点解决握持舒适性、扳机联动、皮筋张紧与发射导向之间的配合问题。模型由握把、扳机、连杆、发射杆、前端张紧结构、限位环及若干销轴组成，各零件之间通过孔轴配合与卡扣定位完成装配，适合用于小型机械结构演示、玩具机构拆解学习以及快速成型样件验证。

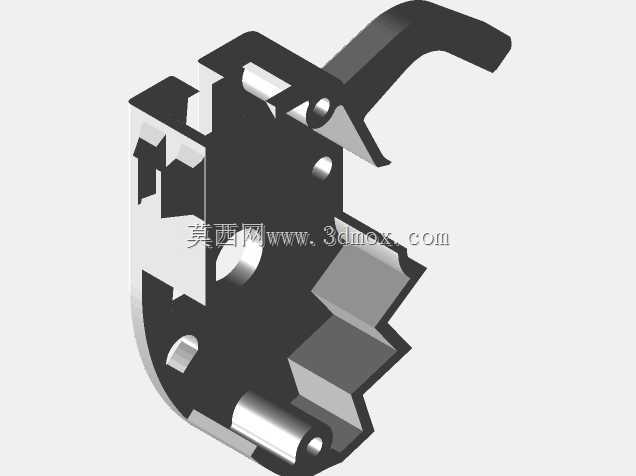

从实际用途看，这类装置主要用于休闲弹射玩具、教学机构中的连杆机构展示，也可作为机械兴趣爱好者练习装配关系、触发机构和弹性件储能原理的载体。前端长杆用于布置待发射皮筋，张紧段通过多道环槽或限位结构限制皮筋位置，避免发射过程中侧向滑脱；扳机区域则通过小行程转动带动内部锁止件释放，使被拉伸的皮筋沿杆体方向快速回弹，从而完成击发。

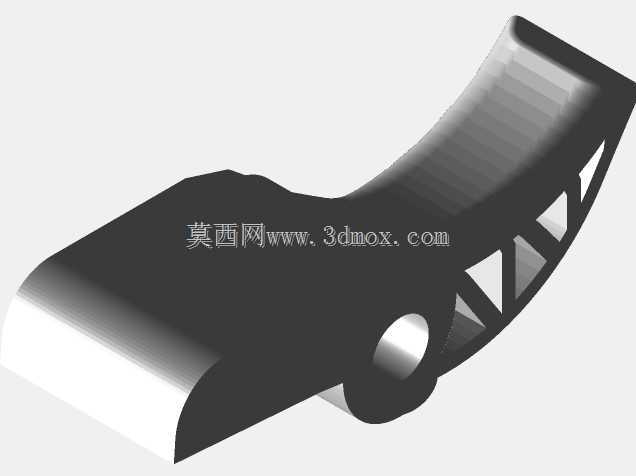

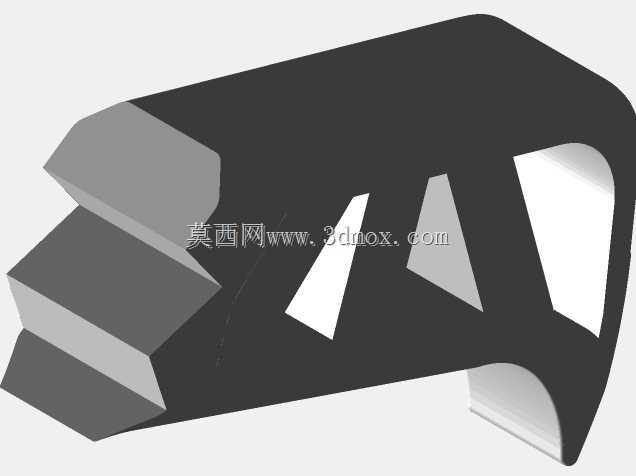

设计思路上，握把采用倾斜角度与镂空加强筋结合的方式，在减轻自重的同时保留握持区域的抗弯能力。扳机附近设置红色按钮状构件与蓝色保险状饰件，既区分功能区域，也便于操作者识别按压位置。发射杆上方的环形束套用于提高长杆刚性，减少悬臂段在反复张紧后产生的形变；销轴连接位置预留装配间隙，使扳机转动、连杆摆动和释放动作能够连续完成，避免卡滞。

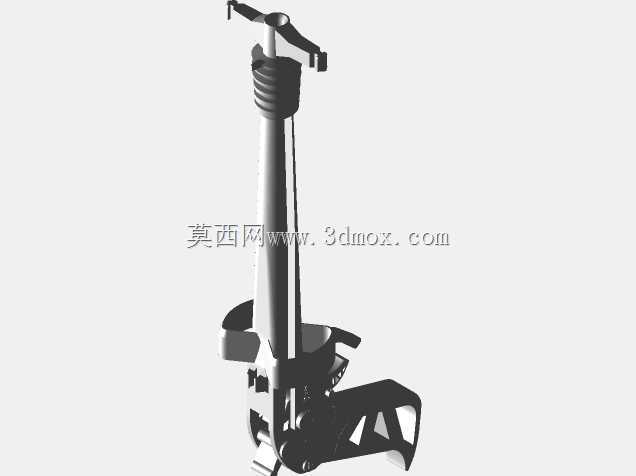

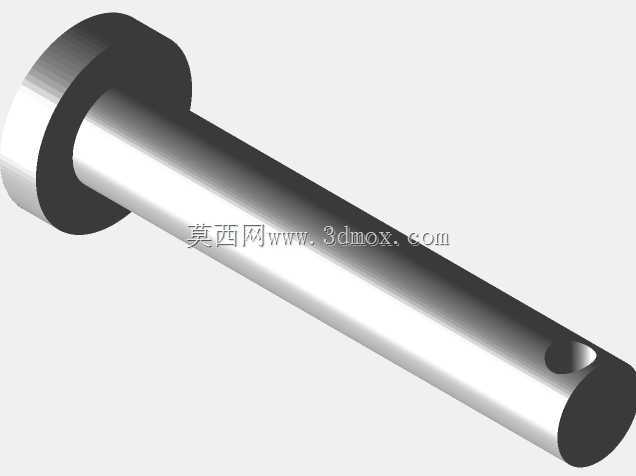

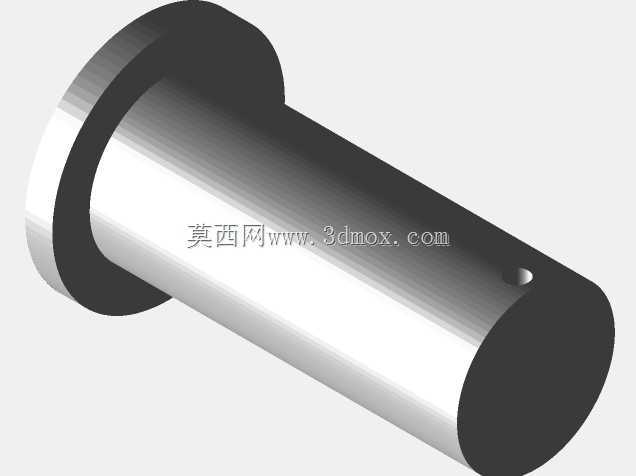

外形边界方面，整体为细长杆加手枪握把的组合形态，长度方向主要集中在发射杆，宽度方向由握把和扳机组件决定，高度方向受前端张紧结构影响。安装时需注意握把内腔与扳机转轴的同轴度，连杆两端孔位应保持转动灵活，前端限位环与杆体建议采用紧配或侧向螺钉固定，防止皮筋反复冲击后出现轴向窜动。若用于实物制作，承力较大的扳机、锁止齿和销轴区域应提高填充率或更换更高强度材料，而握把外壳、装饰件等非主要受力件可适当降低壁厚，以兼顾成型效率与使用耐久。
