鲁格10/22步枪改装套件结构设计

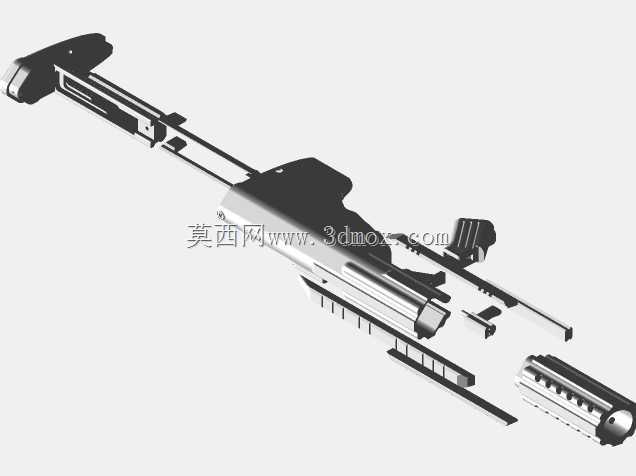

该套改装件针对点22口径半自动民用步枪的护木与上机匣区域做了完整重构，核心设计目标是在不改变原枪自动机行程、扳机组件安装位的前提下，拓展战术附件拓展能力，同时优化握持手感与整体配重。从结构边界来看，套件完全沿用原枪机匣尾部的固定销孔、枪管节套的配合圆柱面，所有安装定位面的公差带控制在0.05mm以内，无需对原厂枪身做任何切削加工即可完成装配，适配市面上主流长度的18.5英寸标准枪管，护木前端预留的枪管通道直径为22mm，兼容多数加厚竞技枪管的安装需求。

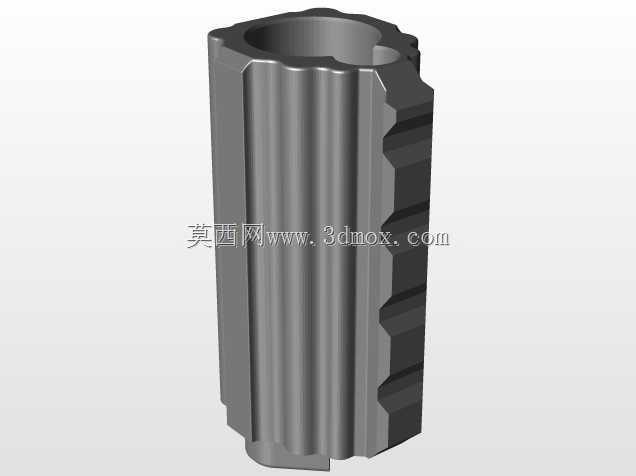

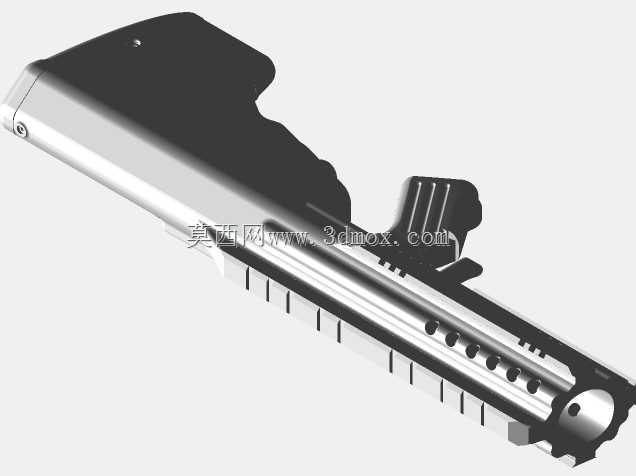

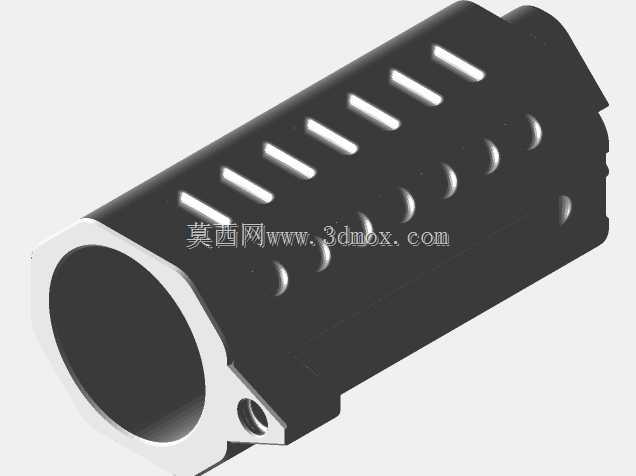

护木主体采用了镂空骨架化设计，沿枪管轴线方向均匀排布了12个圆形减重孔，同时在侧面加工出全长皮卡汀尼导轨安装槽，既可以直接加装战术灯、激光指示器等附件，也能通过替换导轨片适配M-LOK、KeyMod等不同接口标准的配件。上机匣部分的造型做了流畅的一体化过渡，取消了原厂机械瞄具的安装座，在顶部预留了全长瞄准镜安装平面，可直接加装低倍率光学瞄准镜，后置的拉机柄让位槽做了加大处理，即便佩戴战术手套也能顺畅操作。

在实际使用场景中，这类改装件多用于民间休闲射击、小型竞技射击赛事，优化后的护木握持区贴合手型，相比原厂塑料护木，在连续射击时能更好地分散枪管传递的热量，避免烫手。设计过程中优先考虑了装配工艺性，所有外露棱角均做了R0.5以上的圆角处理，没有应力集中的尖锐结构，拆分后的各个零件均可通过常规三轴数控加工完成，也适配熔融沉积成型3D打印的工艺要求，打印时仅需添加少量支撑即可保证所有配合面的成型精度。

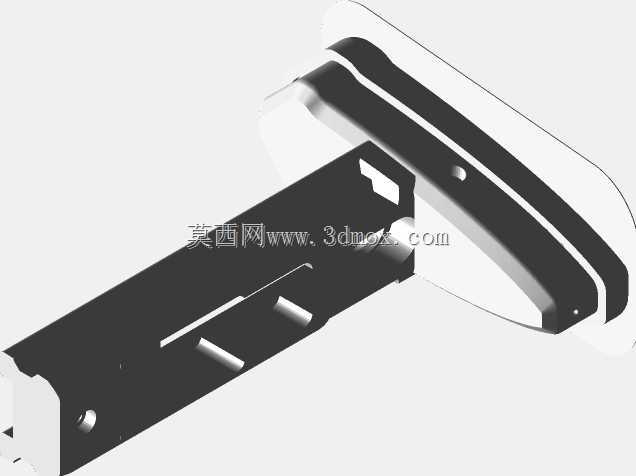

套件的尾部完全贴合原枪枪托的结合面，不会出现干涉供弹路径的问题，弹匣插口周边做了加厚补强，避免频繁插拔弹匣造成的开口磨损。整体重心相比原厂配置向前偏移约15mm，在据枪瞄准的时候能更好地抑制枪口上跳，提升连续射击的散布精度。各个零件的壁厚控制在2.5mm到4mm之间，在保证结构强度的前提下尽可能控制整体重量，全套改装件装配完成后，相比原厂同位置配件增重不超过300克，不会对步枪的整体便携性造成明显影响。
