达芬奇复原款自驱式齿轮传动推车

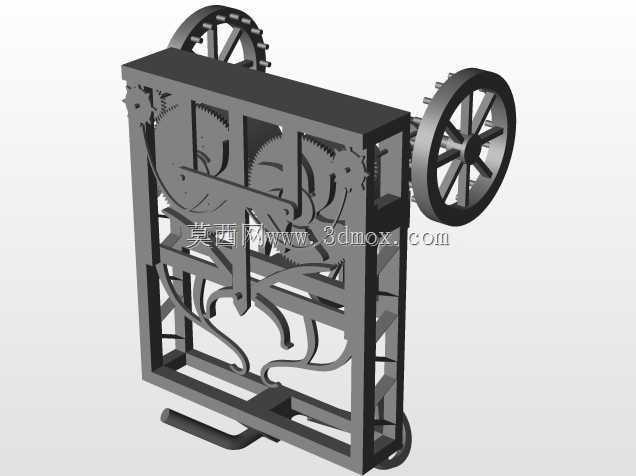

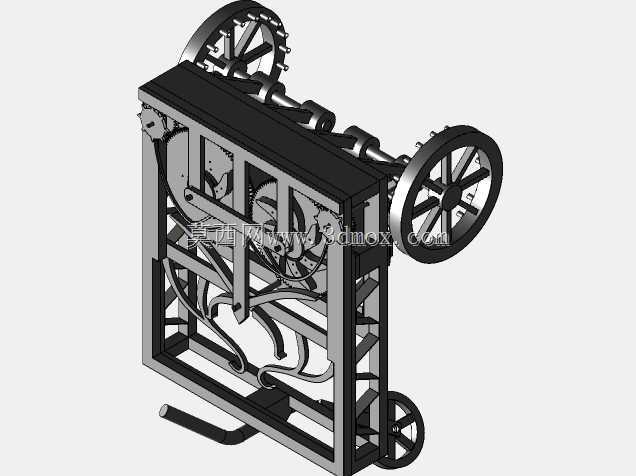

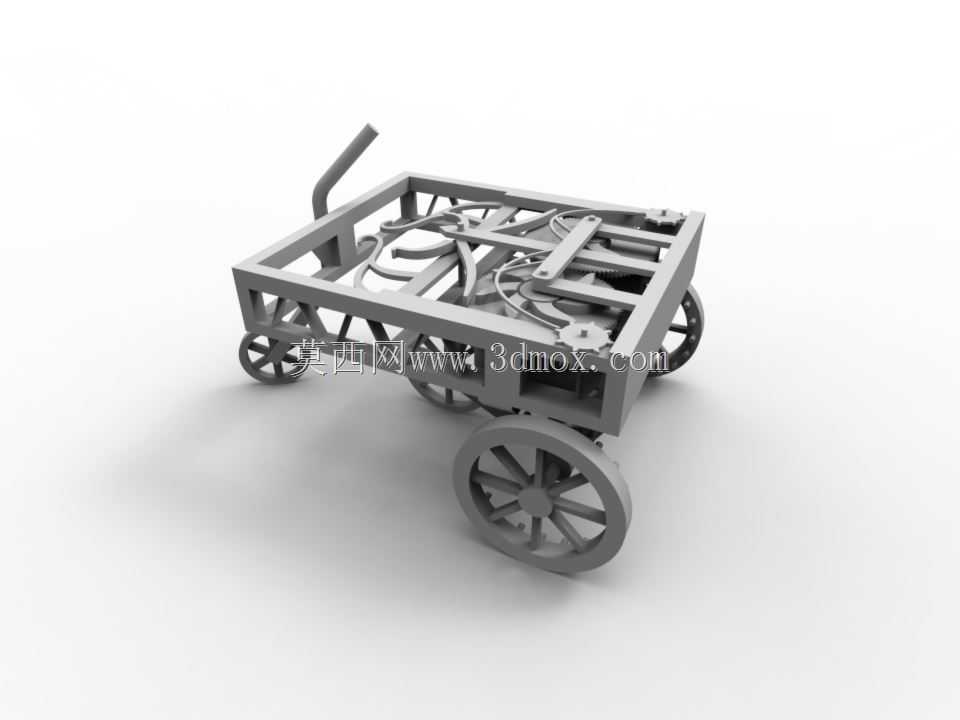

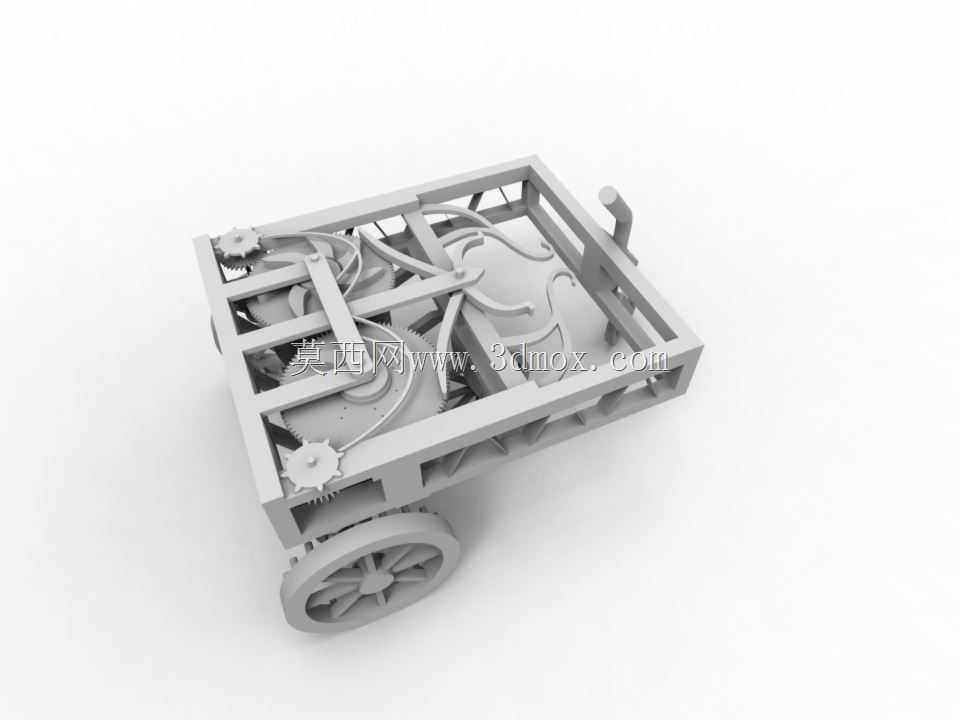

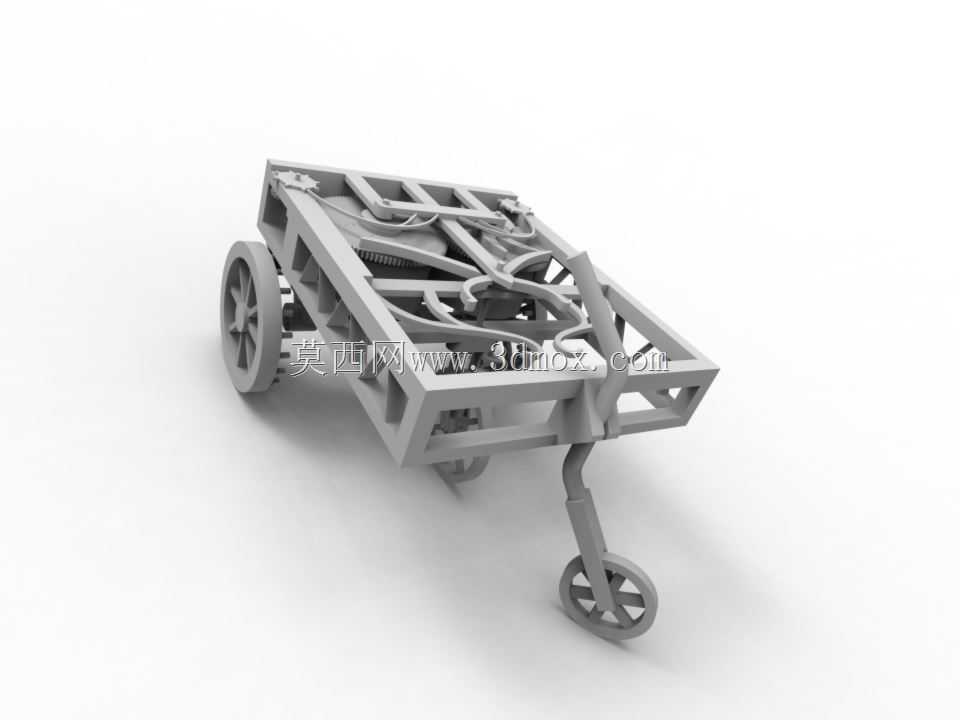

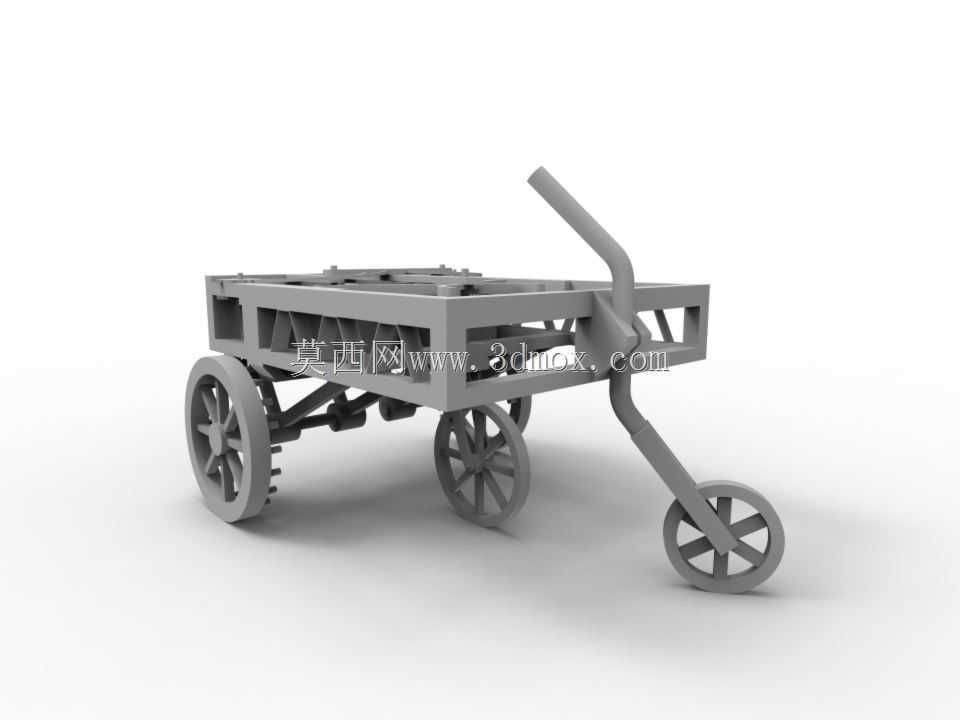

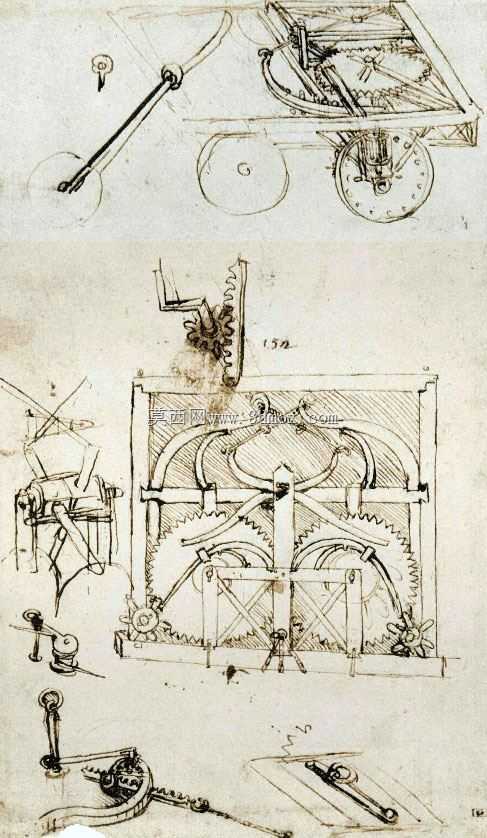

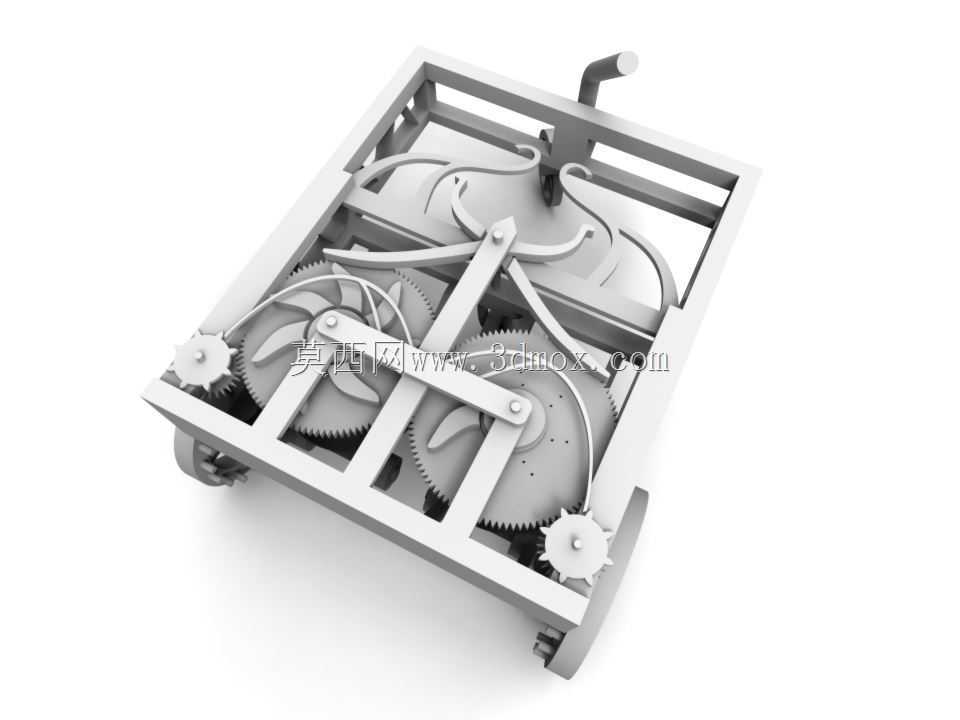

这款轮式自驱推车的结构设计，脱胎于古典机械设计手稿的复原思路，核心采用大尺寸齿轮组作为动力传递核心，没有额外加装外置动力源，完全依靠内部盘簧类储能构件释放扭矩，通过多级齿轮啮合将动力传导至后轮轴，实现短距离的自主行进，前侧单轮为转向支撑轮，既承担前部载荷，也可通过转向杆件调整行进方向，整体底盘采用框式镂空桁架结构，在控制整体自重的前提下保证框架的抗扭刚性，不会在行进过程中出现框架形变导致齿轮啮合错位的问题。从实际应用场景来看，这类结构并非面向工业重载运输场景，更多用于古典机械原理复原展示、机械学科教学演示、科技馆互动展陈，也可作为文创类机械装置的原型参考，帮助学习者直观理解早期齿轮传动、储能释放、轮式转向的基础机械逻辑，拆解多级齿轮的速比匹配关系。设计过程中首先需要框定底盘的安装边界：两侧主轮的轮距需要匹配底盘框架宽度，保证行进时的侧向稳定性，避免转向时发生侧翻；前转向轮的安装位置需要落在底盘前端中轴线处，转向摆臂的转动行程不能与底盘前横梁发生运动干涉，预留足够的转动余量。内部齿轮组的排布全部贴合底盘框架的内部空间，大直径主齿轮布置在底盘中部，兼顾扭矩输出的平衡性，小尺寸传动齿轮依次啮合排布，所有齿轮的轴座都直接固定在底盘的横向承力梁上，避免传动过程中轴座偏移导致打齿。底盘的承载面为平整框型结构，可放置轻量的演示载荷，整体没有多余的外覆盖件，所有传动结构完全外露，能直接观察动力传递的完整路径。轮组采用硬质轮缘结构，主轮与后轮轴采用键位连接保证扭矩同步传递，前轮与转向支架采用转动副连接，转向时前轮可自由随动，降低转向阻力。整套结构的尺寸设计紧凑，所有传动构件的安装位都在底盘轮廓范围内，没有外凸的传动部件，既避免运行过程中剐蹭外界物体，也缩小了整体占地空间，适配展陈台面、教学桌面等狭小摆放场景。在结构验证阶段，需要重点核对齿轮啮合侧隙，侧隙过大会导致动力传递卡顿、行进顿挫，侧隙过小则会增大传动阻力，消耗储能构件的有限扭矩，缩短自主行进距离；同时要校核底盘框架的受力分布，储能构件释放扭矩时会对主齿轮轴座产生反向作用力，承力梁的厚度需要匹配该反向载荷，避免长期运行后梁体出现弯曲变形。转向杆件的连接点采用铰接结构，转动过程中无卡滞，前轮的支撑高度需要与主轮半径匹配，保证底盘整体处于水平状态，避免底盘倾斜导致齿轮轴承受额外径向载荷。
