无损空气分离调节器结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:224721
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计
  • 无损空气分离调节器结构设计

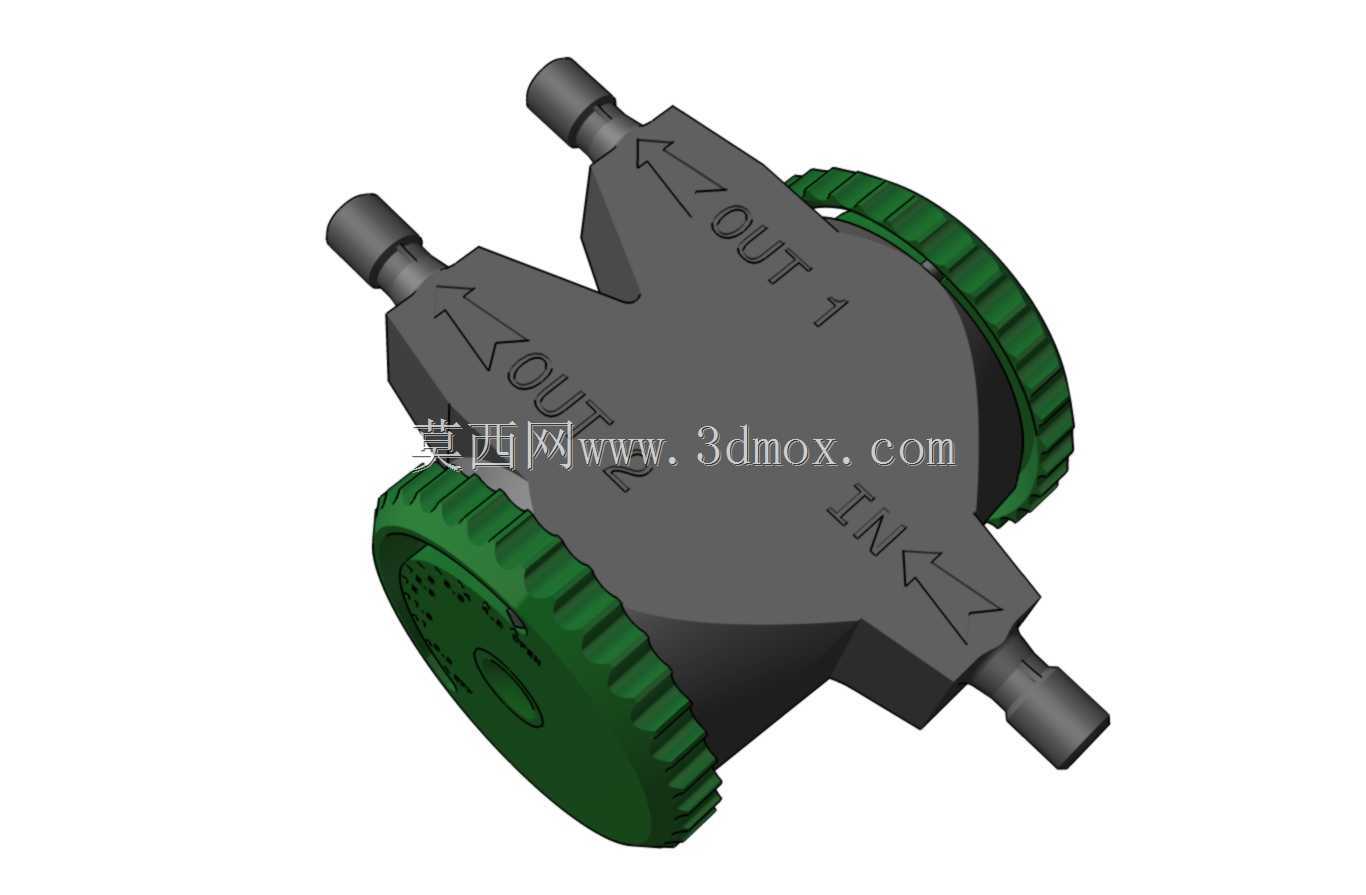

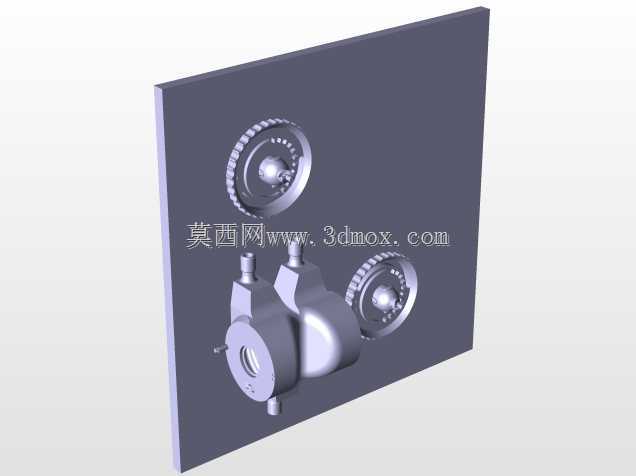

该结构面向小流量气路调节与空气分离场景,常见于实验台、小型制氧支路、医疗辅助气路、便携式气源处理单元以及需要稳定节流的低压气体系统。实际使用中,气体进入主机后通过内部流道完成初步分离与导向,再由两个旋钮分别控制开度和通断状态,从而实现空气流量的精细调节。与常规螺纹接头或插拔式阀件相比,这种结构重点控制装配过程中的应力集中和使用中的密封损伤,避免因反复拧紧、硬接触或支撑不足造成阀体开裂、密封圈切边和流量漂移。

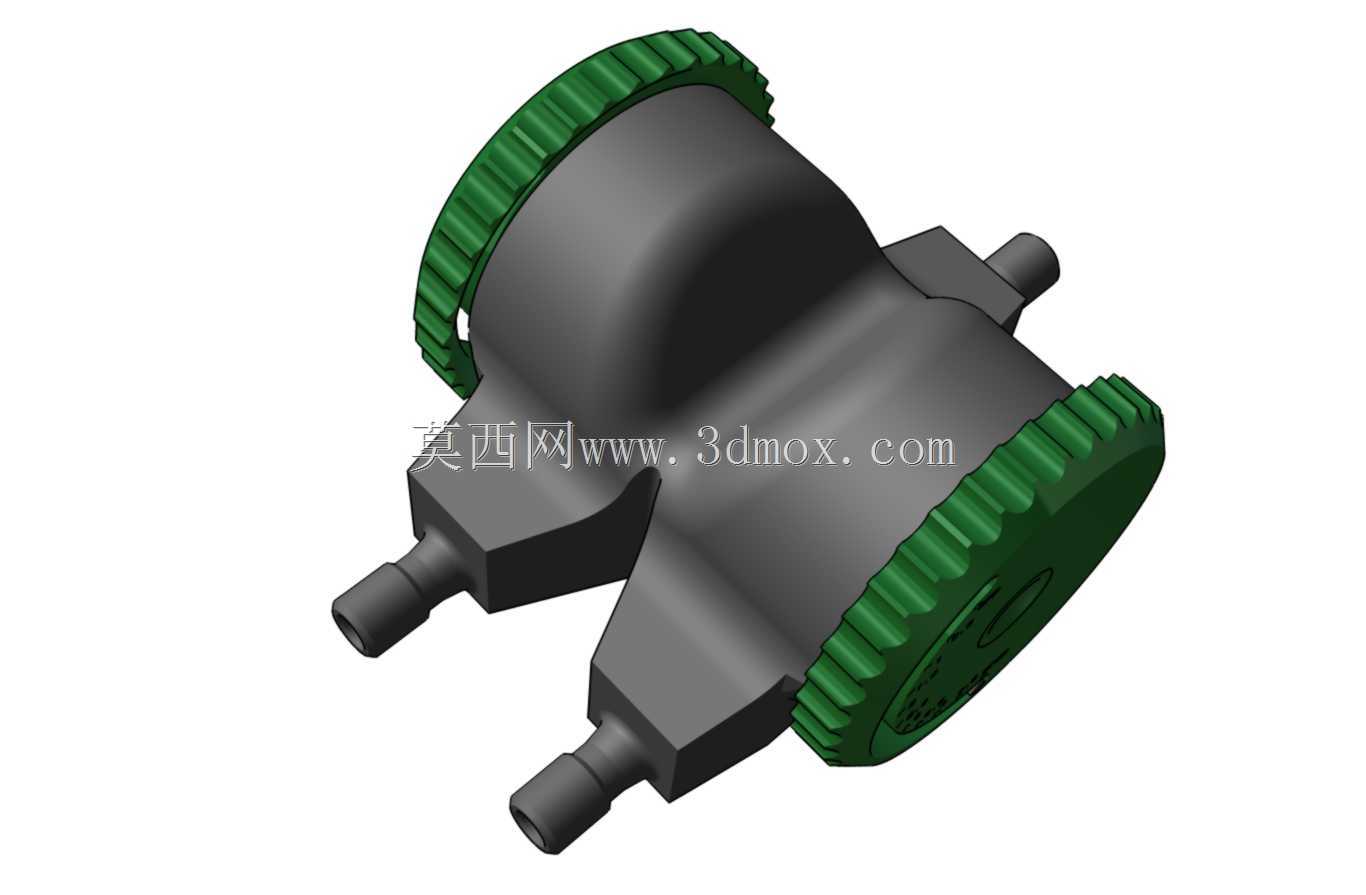

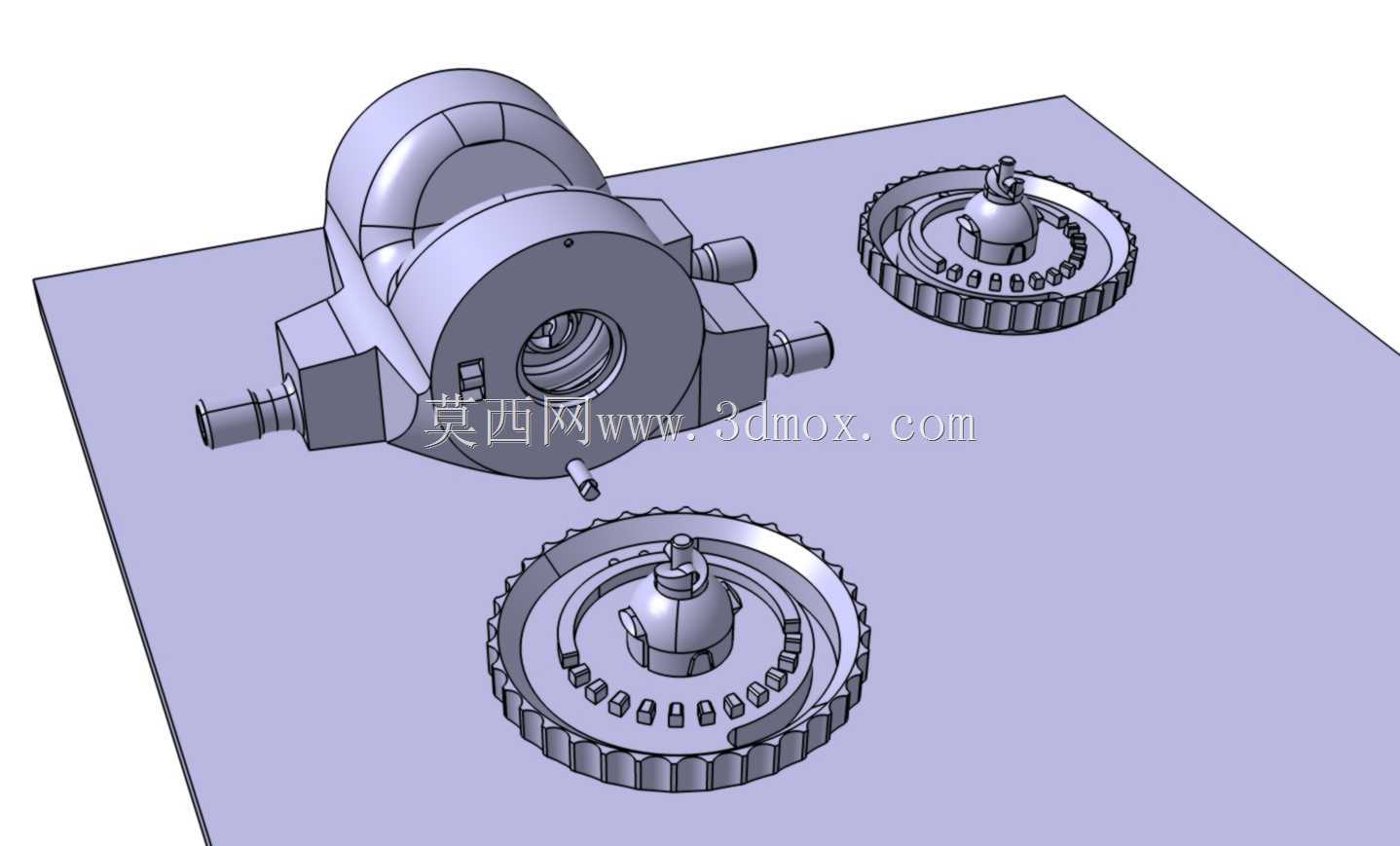

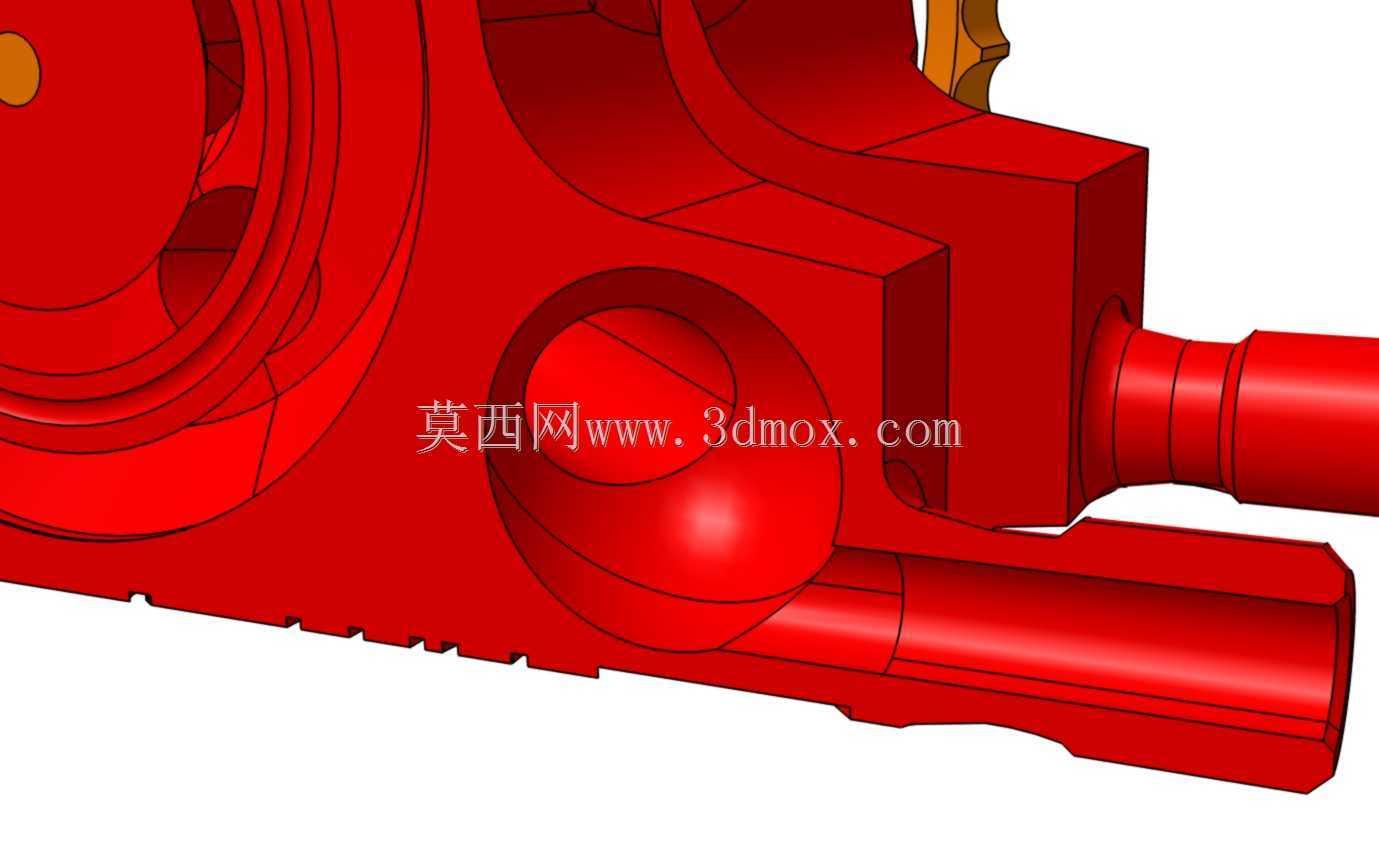

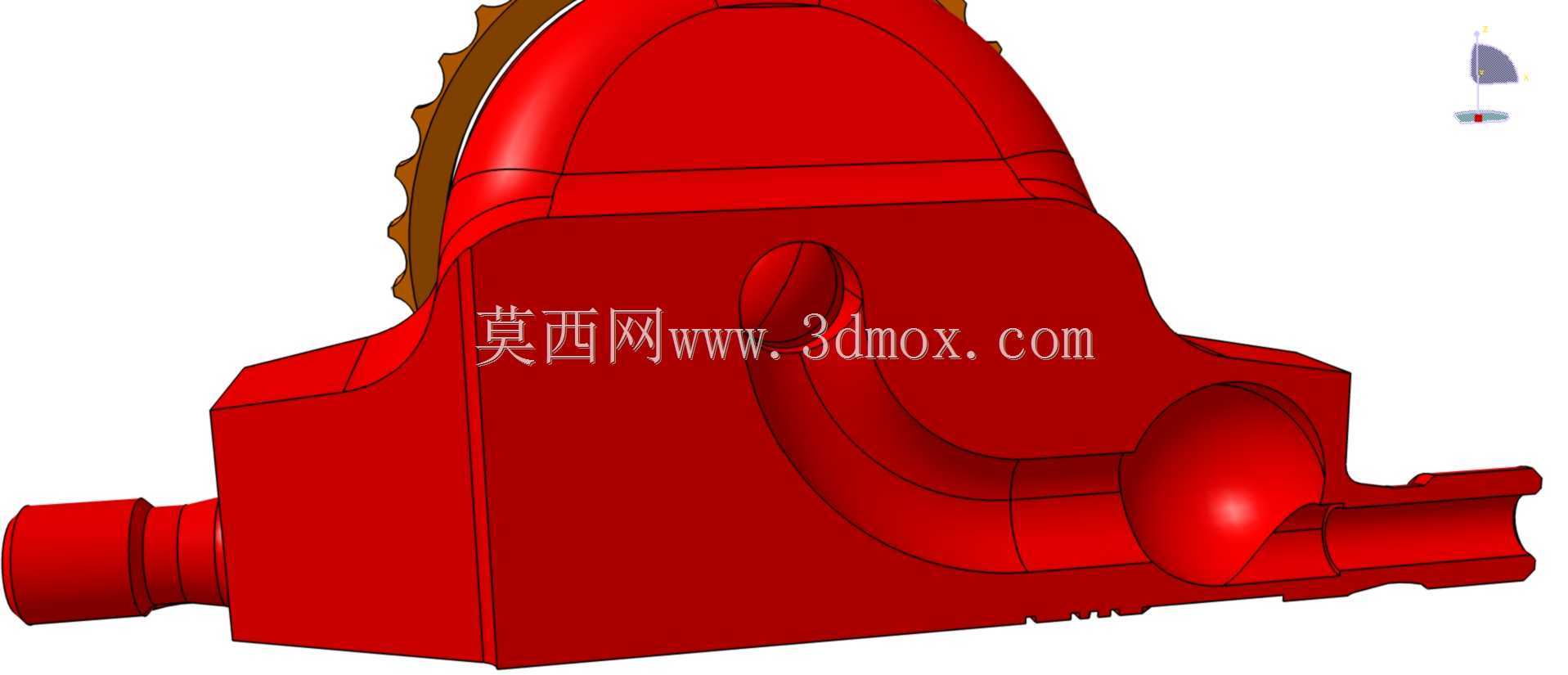

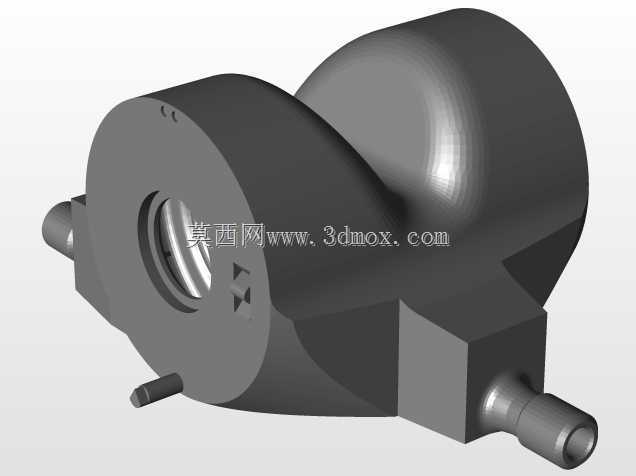

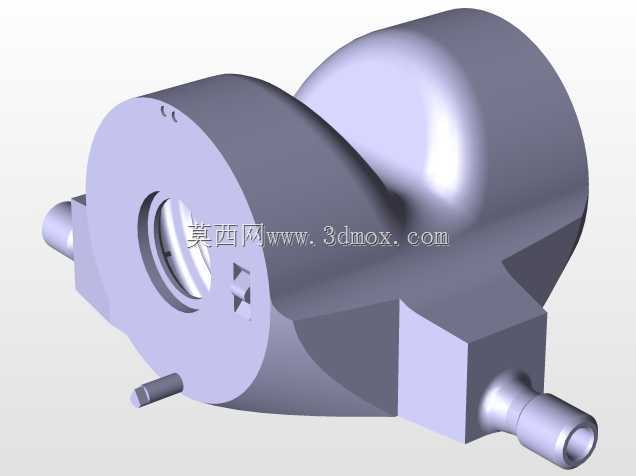

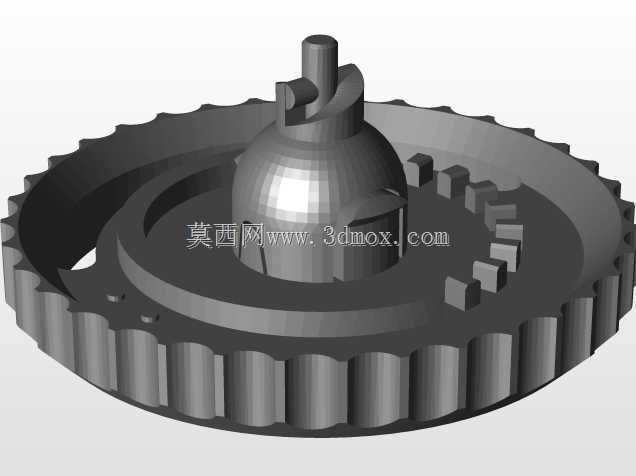

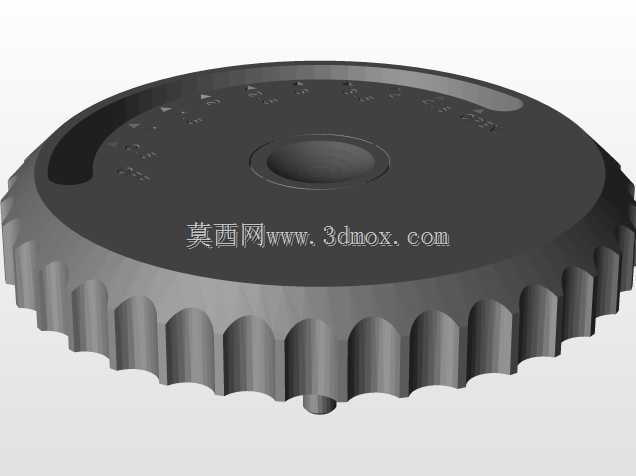

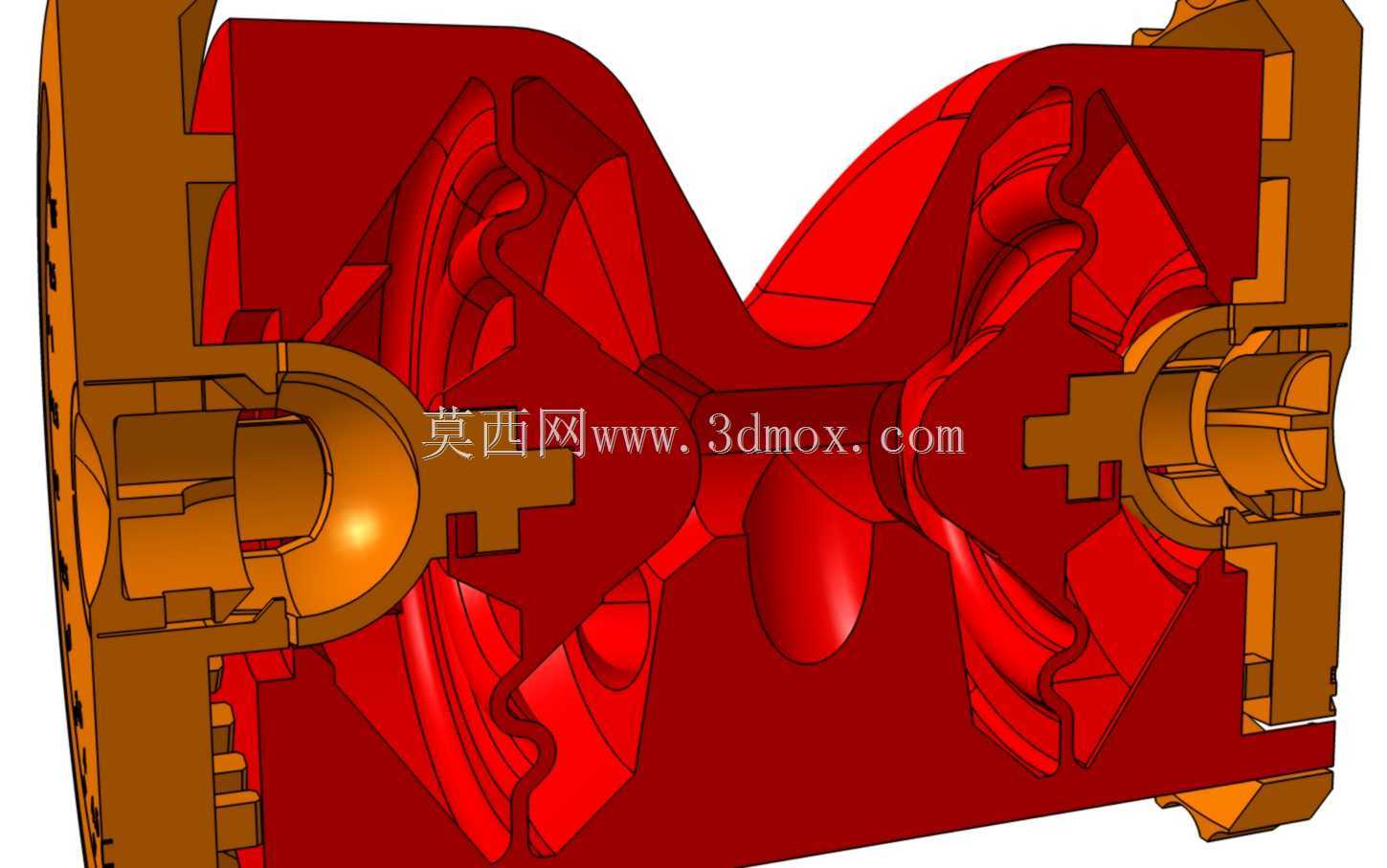

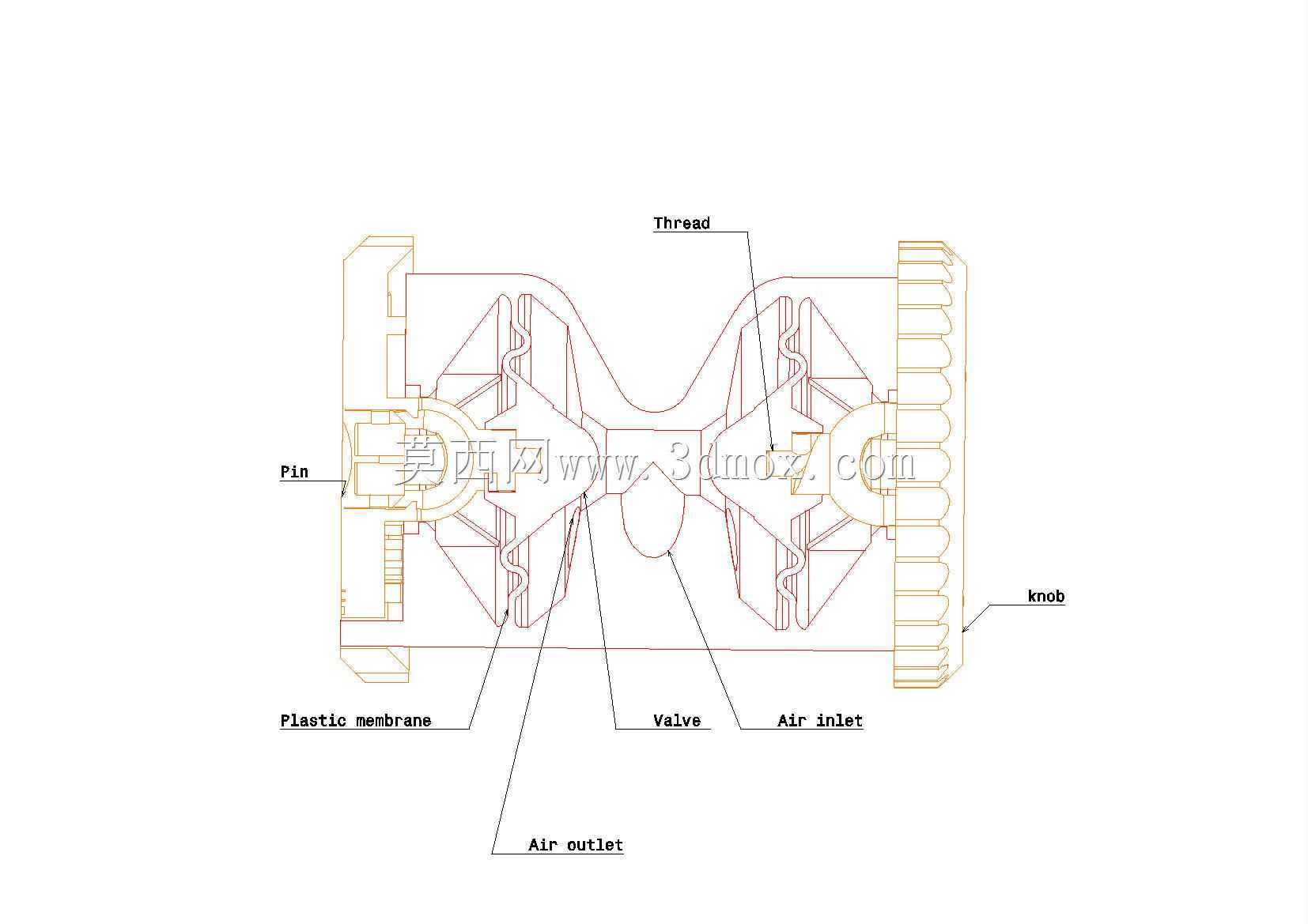

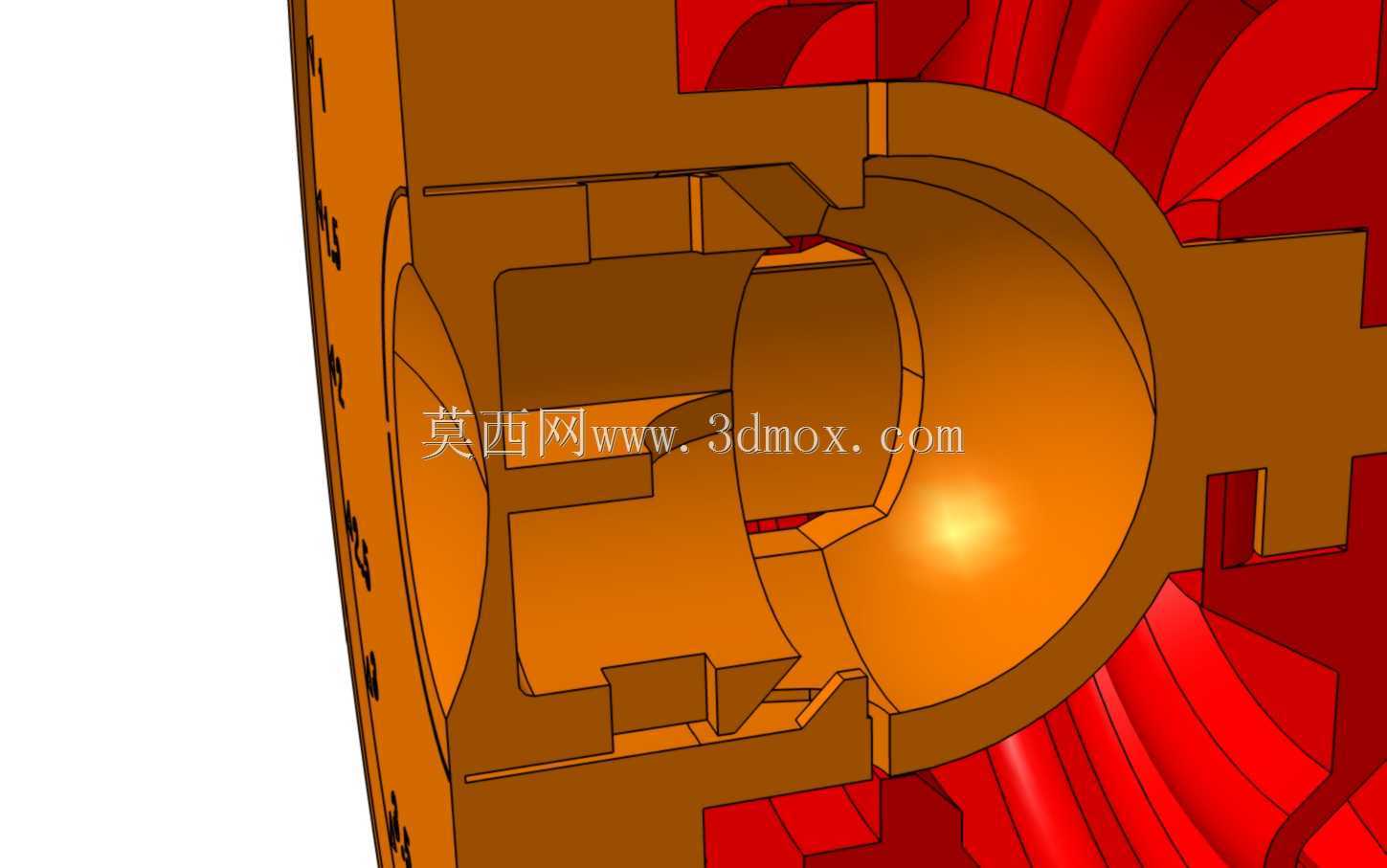

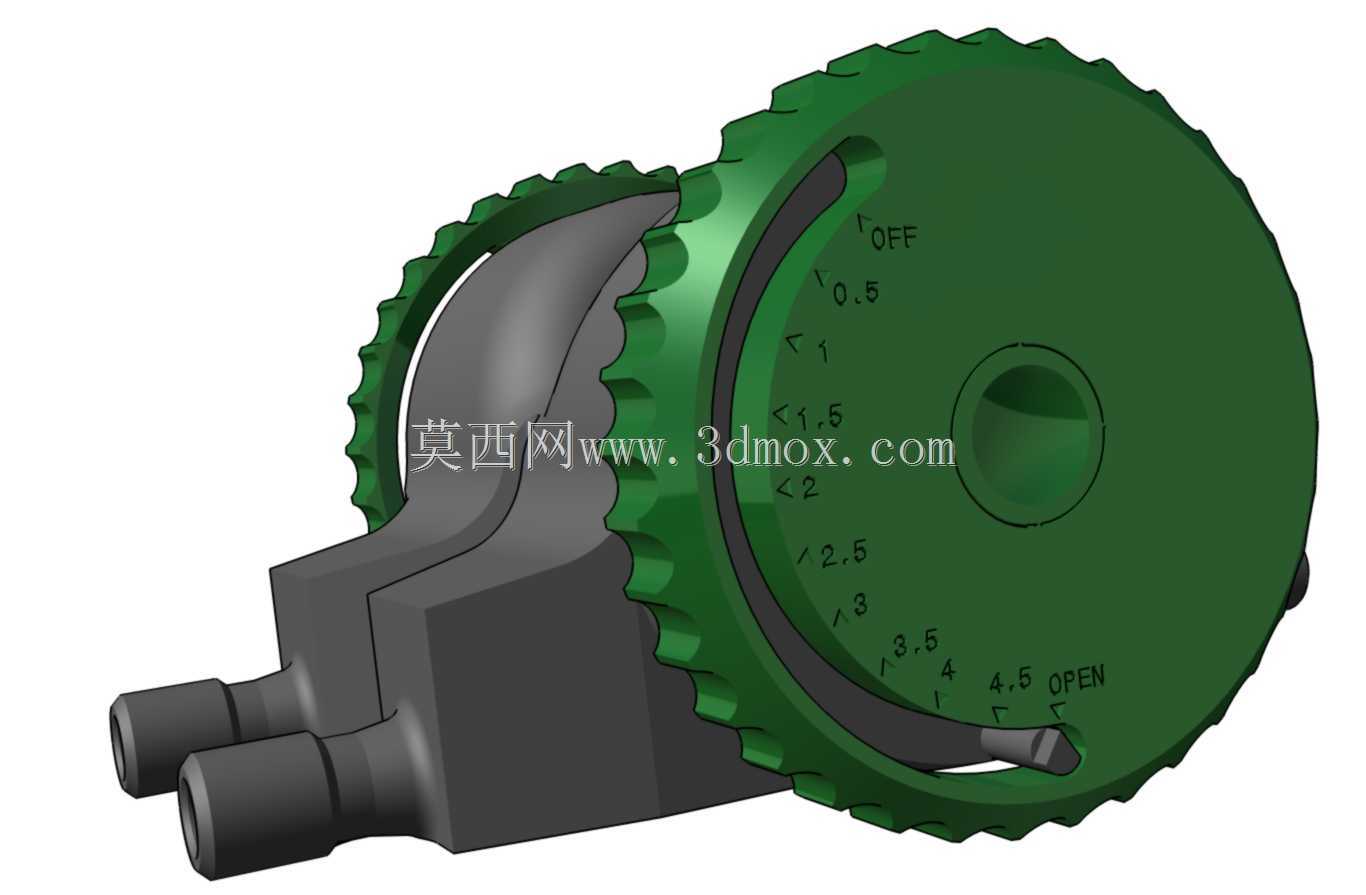

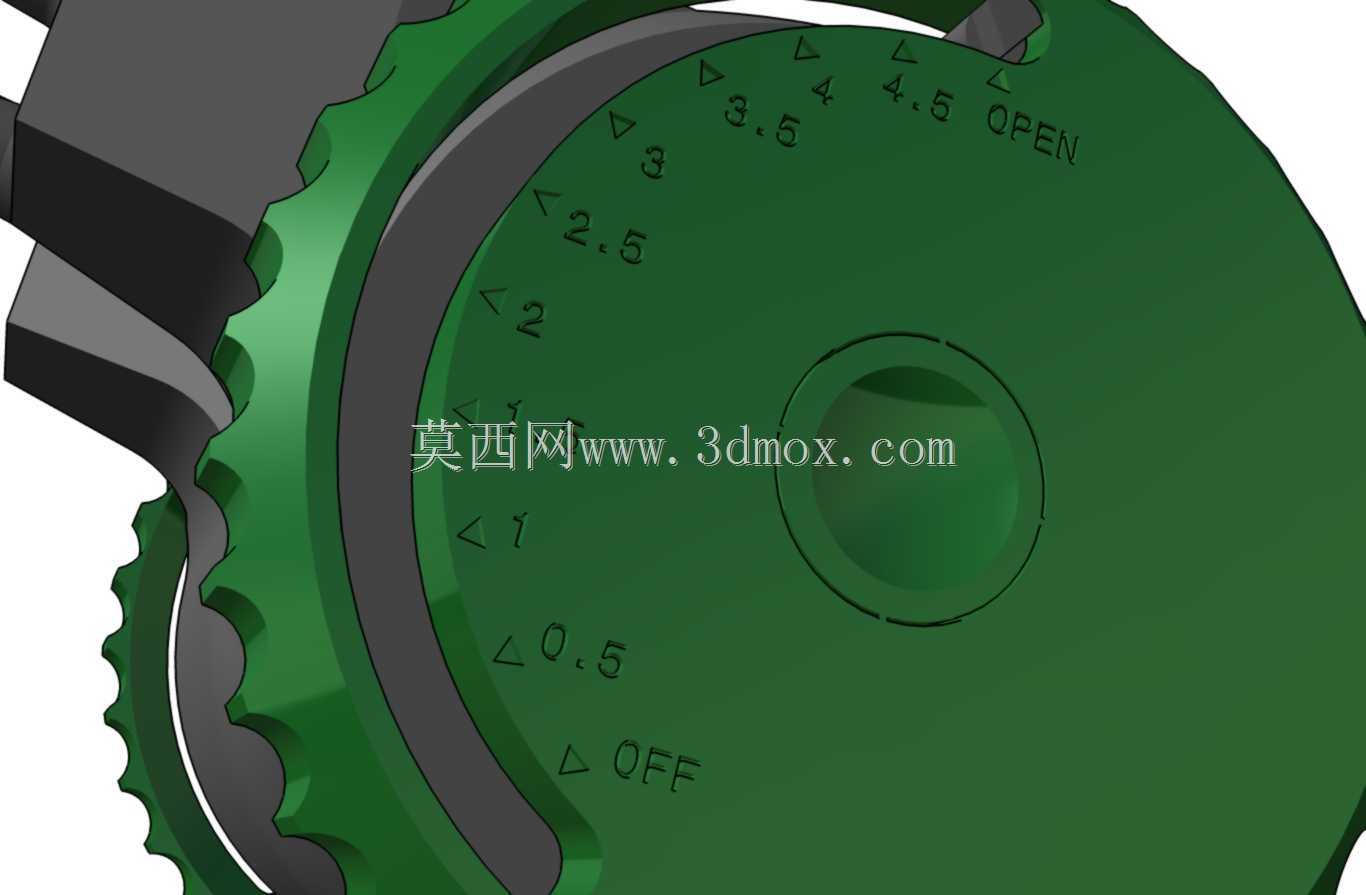

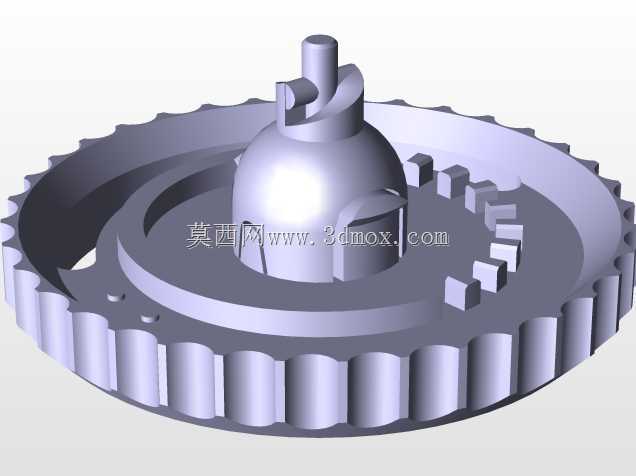

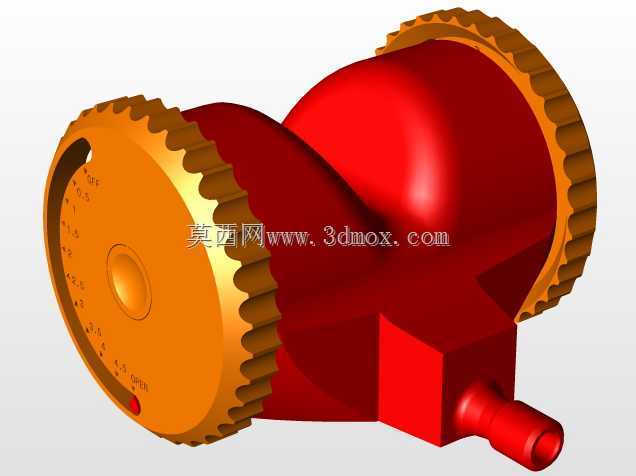

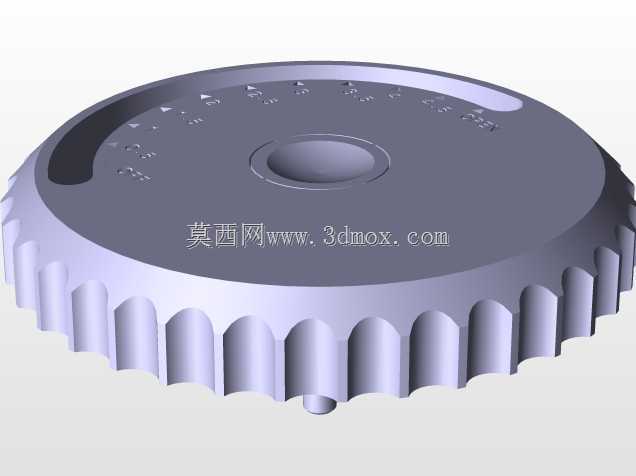

从结构布置看,主机内部采用对称式流腔,外部保留安装边界和连接接口,旋钮位于两侧操作面,便于在有限空间内完成手动调节。内部设置多处球形空腔和渐变流道,一方面降低气流突变带来的噪声和局部阻力,另一方面为杂质沉降、气流动能衰减和分离提供空间。旋钮与主体之间采用插入后旋转锁定的方式,装配时需保持旋钮压入并同步旋转,直到卡扣到位;若未完全落座,阀门关闭时旋钮可能外伸,造成密封面错位或调节行程异常。两个旋钮的标记需要与调节器本体对应,以保证开度指示、关闭位置和实际流道状态一致。

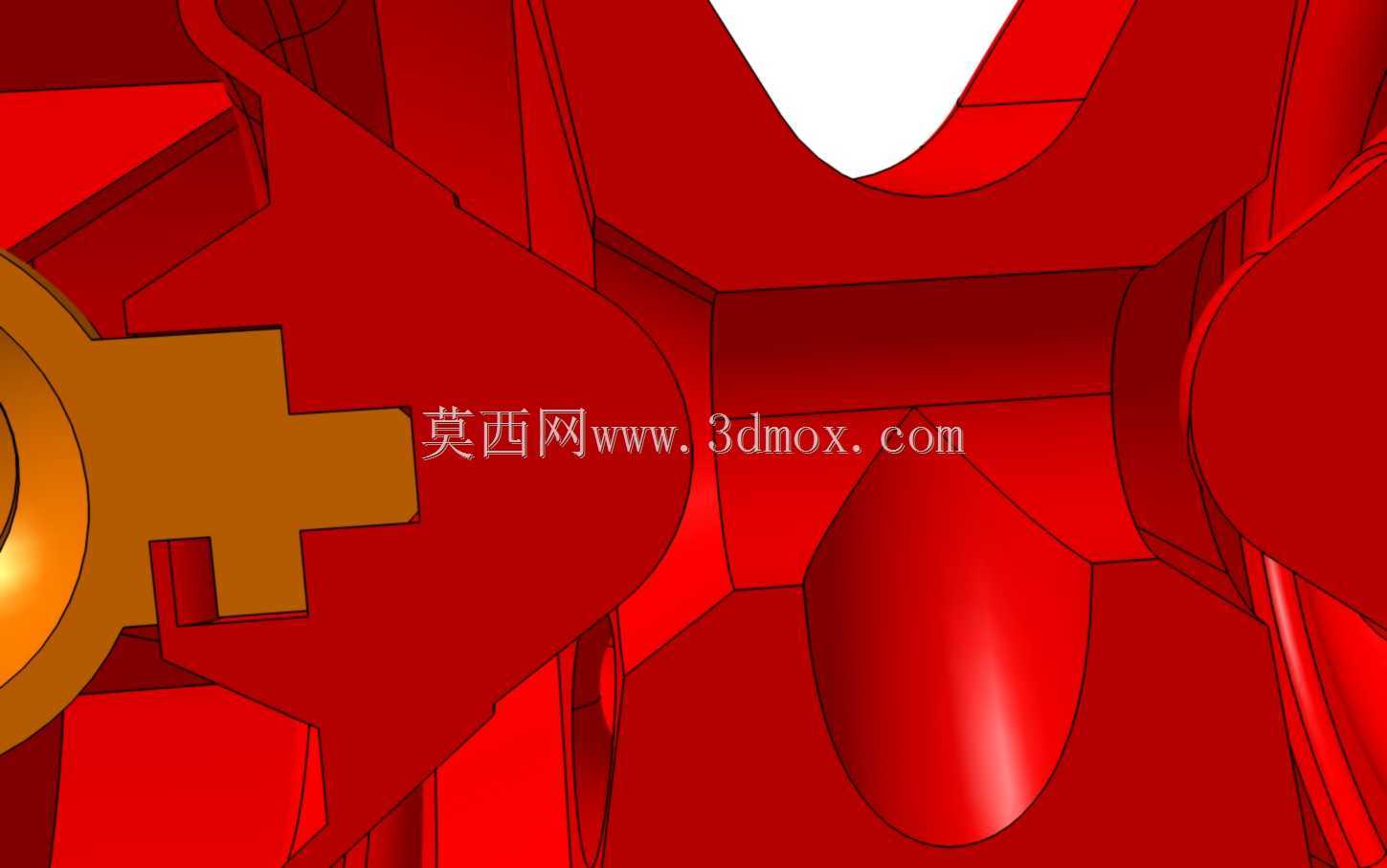

设计时将主体与旋钮作为整体校核,重点关注壁厚过渡、卡扣弹性、密封面压缩量以及手拧操作力。内部空腔不能只追求轻量化,过薄区域在螺纹接头受力或气压循环作用下容易产生蠕变;加强筋也不能直接顶到密封配合区,否则会造成装配应力。流道截面应沿气流方向平滑变化,减少尖角和突然扩缩,使分离与调节过程更稳定。外部连接部位需要预留扳手和手指操作空间,安装面应能承受接头旋紧力矩,避免阀体随接头转动。

该模型总体积约27.56立方厘米,总质量约33克,适合轻量化塑料件加工或快速成型验证。主机和两个旋钮构成核心组件,外形边界紧凑,可嵌入150×150平面附近的小型组件布局中。选型时应结合工作压力、介质洁净度、调节精度和接口尺寸确认适用范围;若用于氧气相关回路,还需严格控制材料、润滑和清洁工艺,确保流道内无油脂、颗粒和易燃残留物。
