油箱配套差压式液位检测传感装置

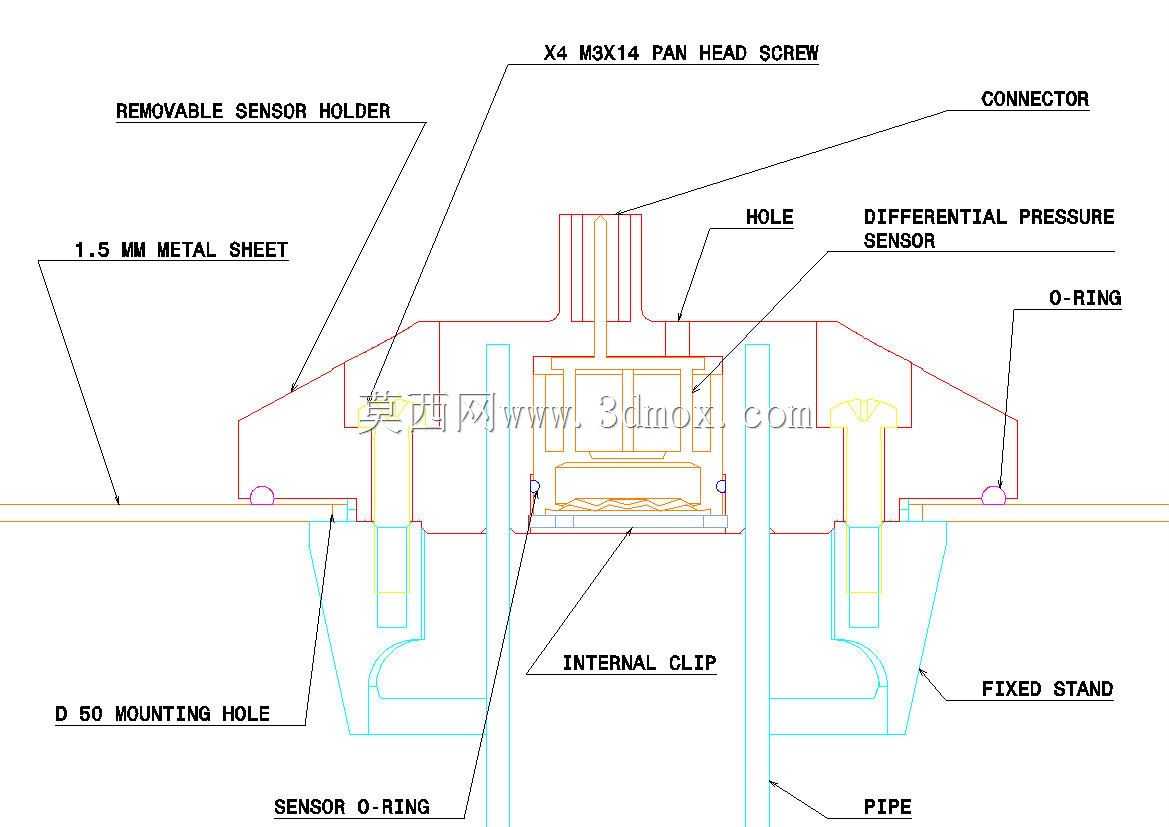

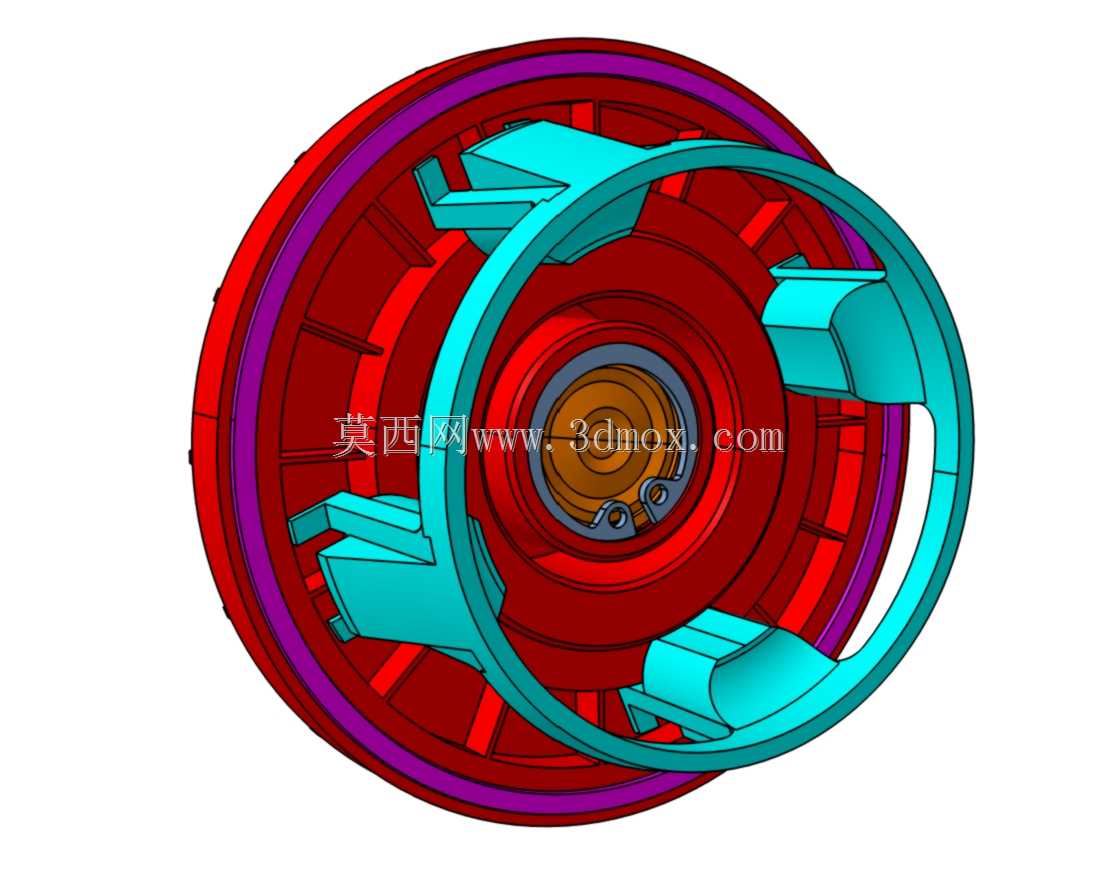

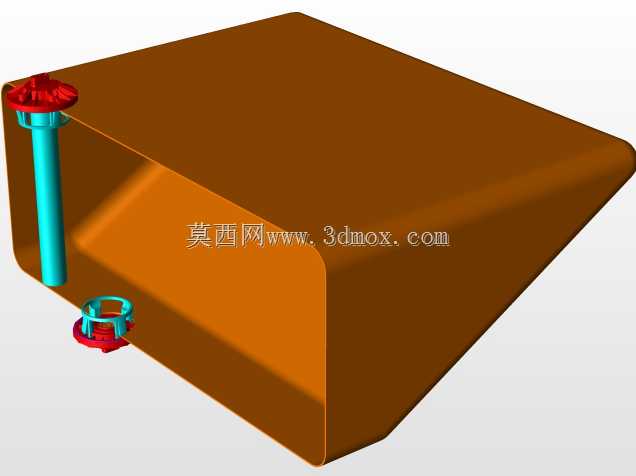

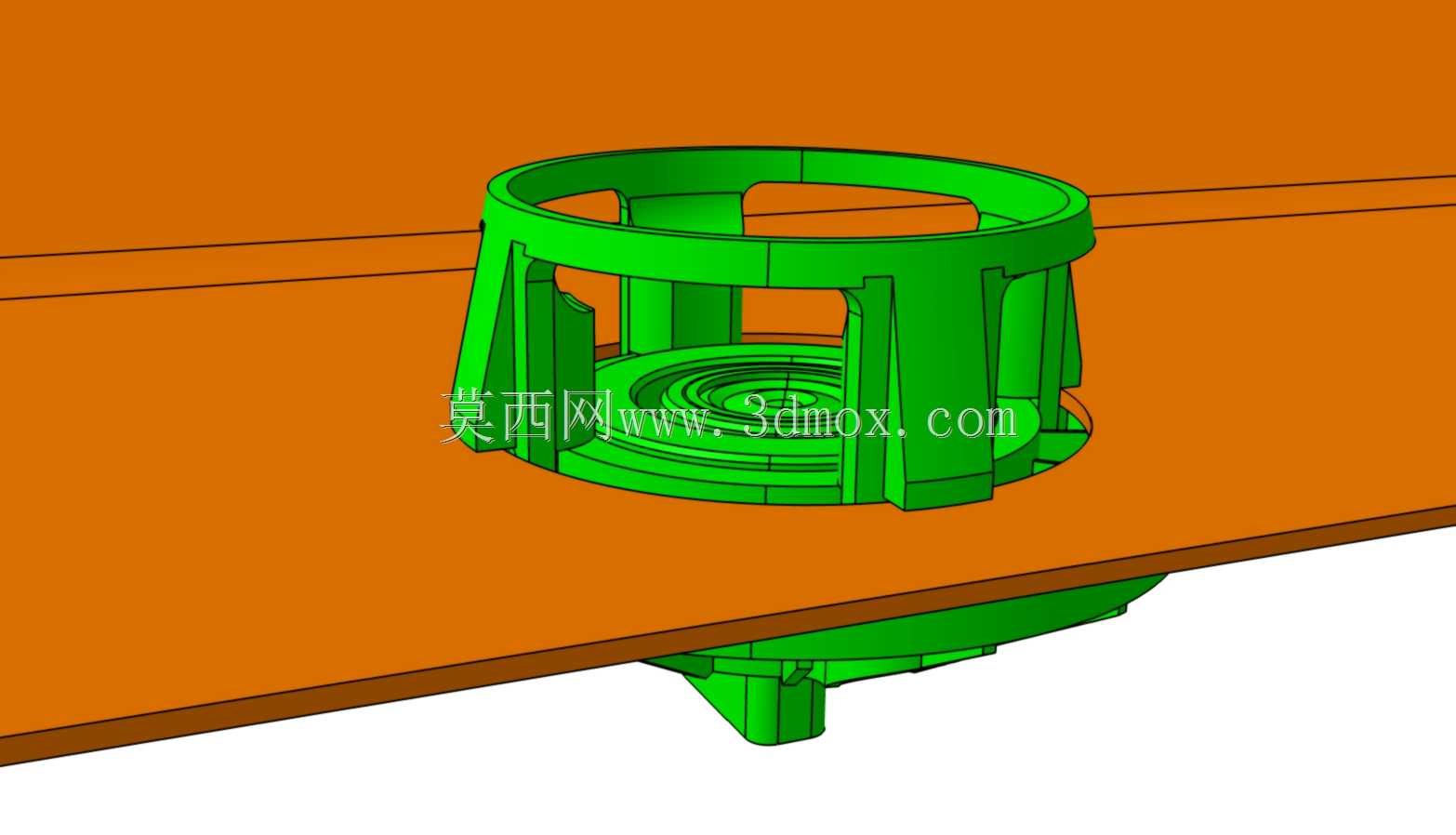

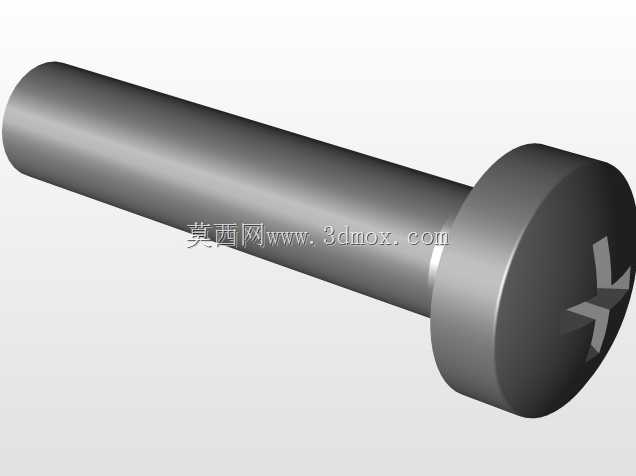

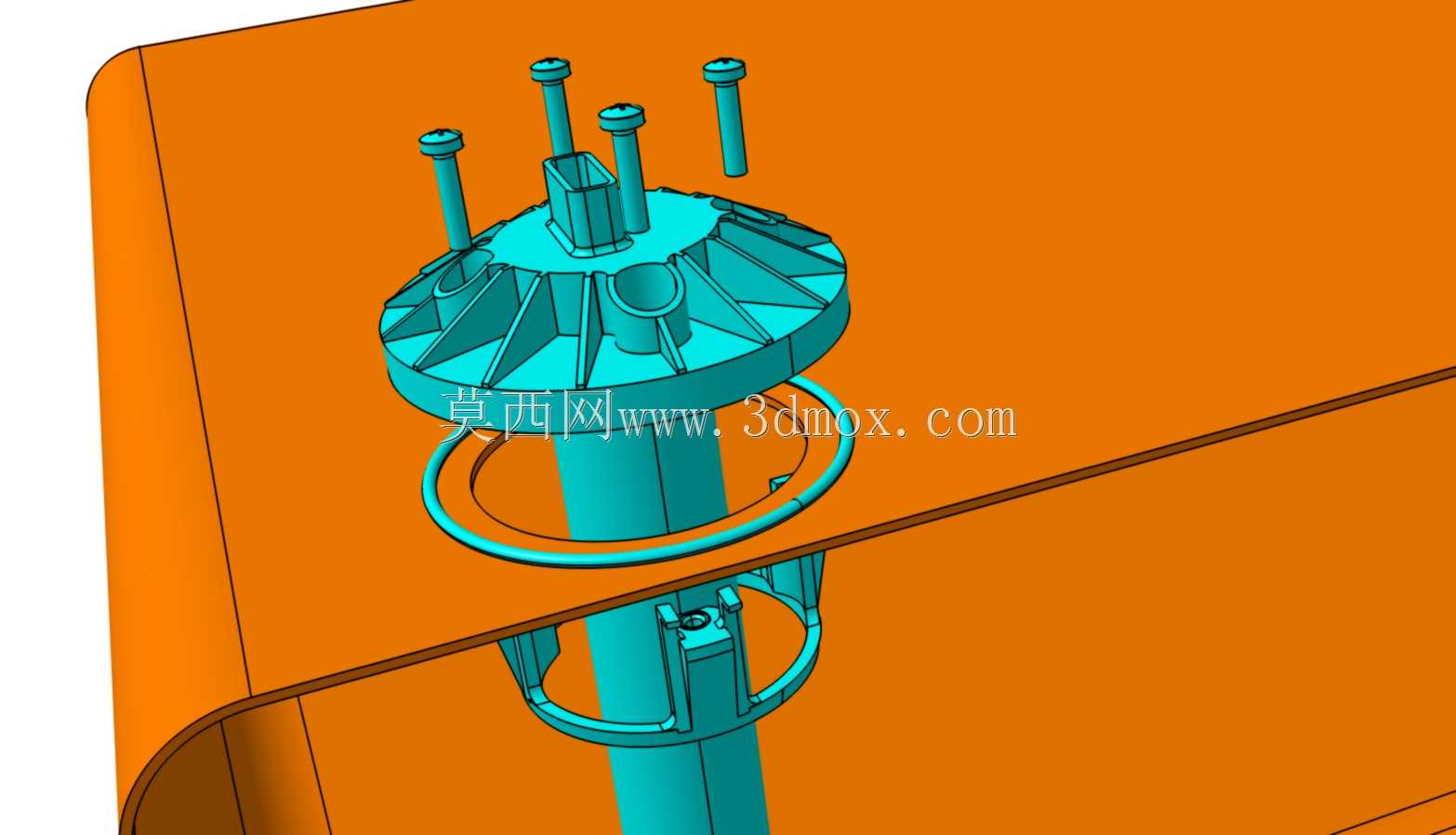

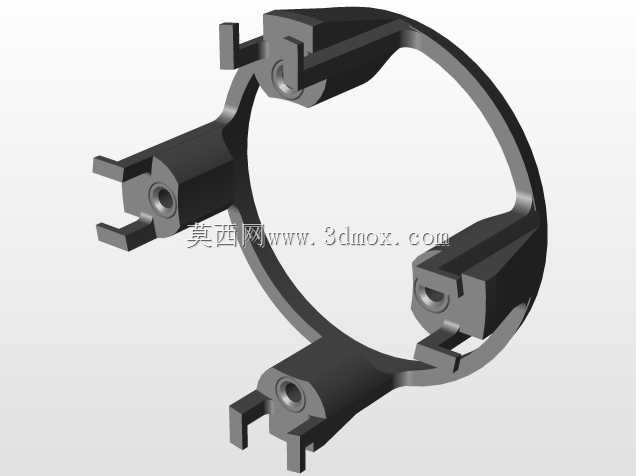

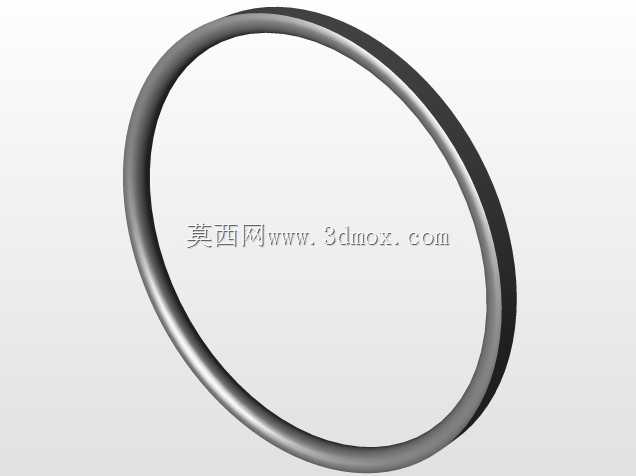

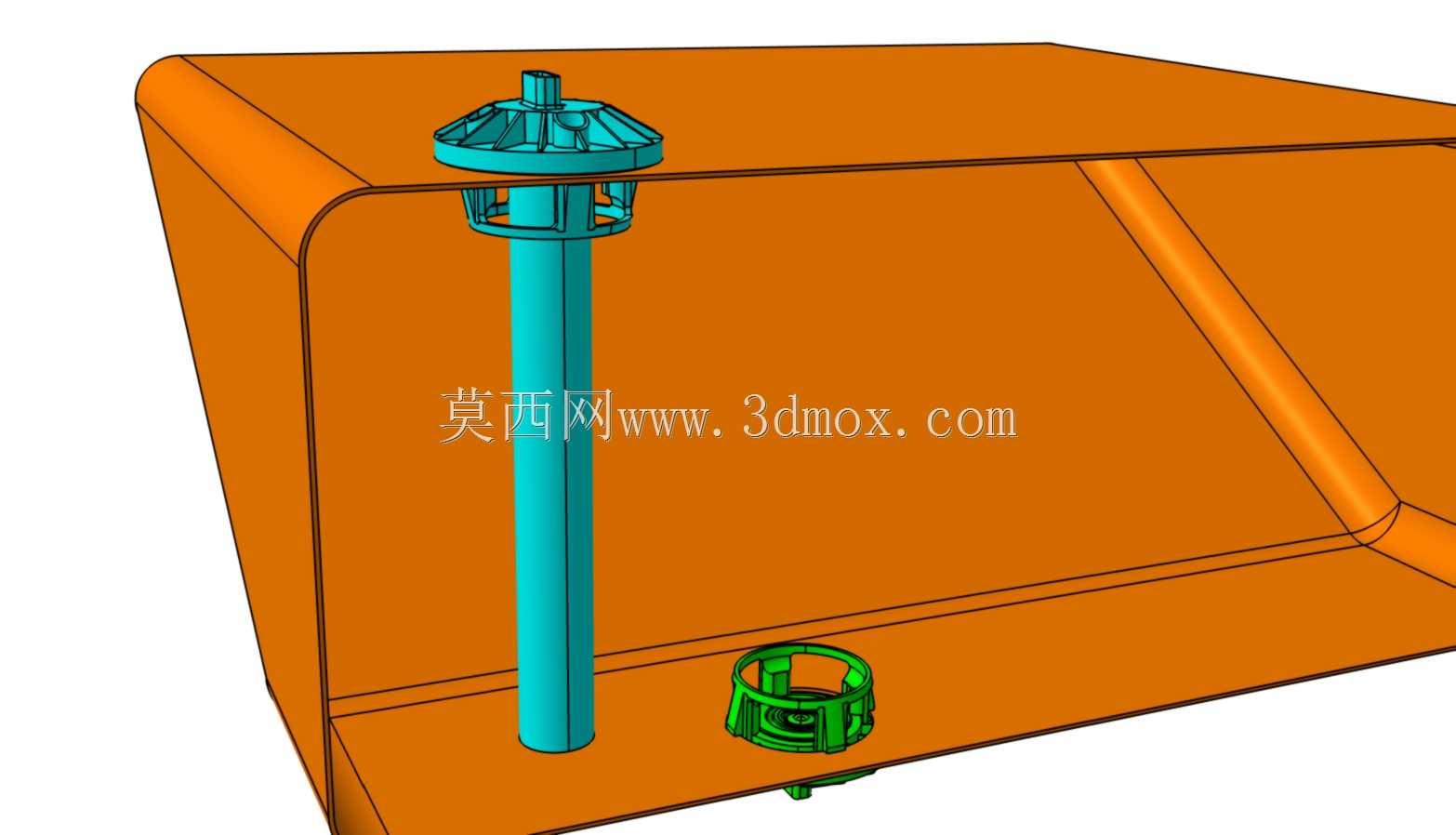

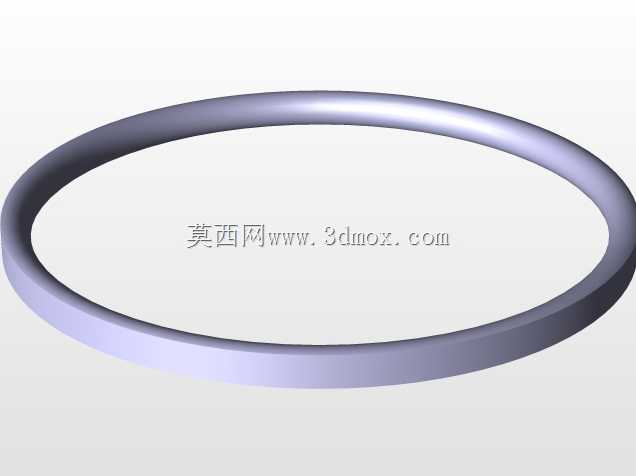

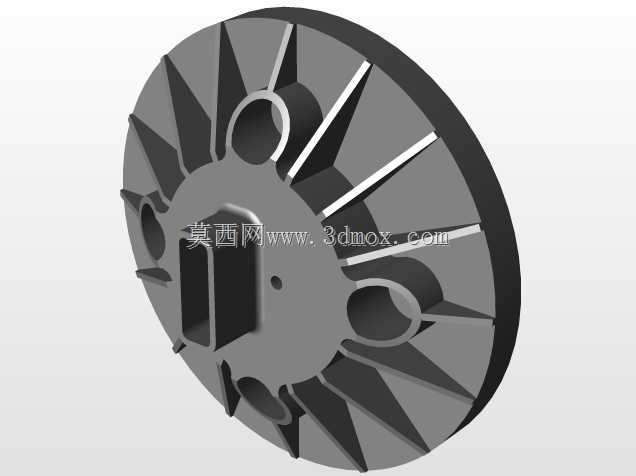

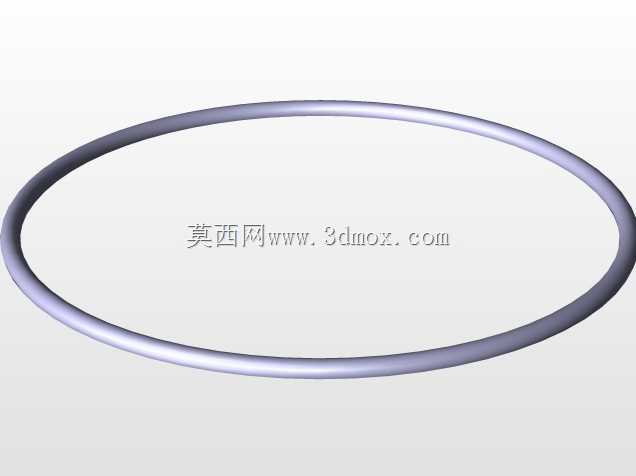

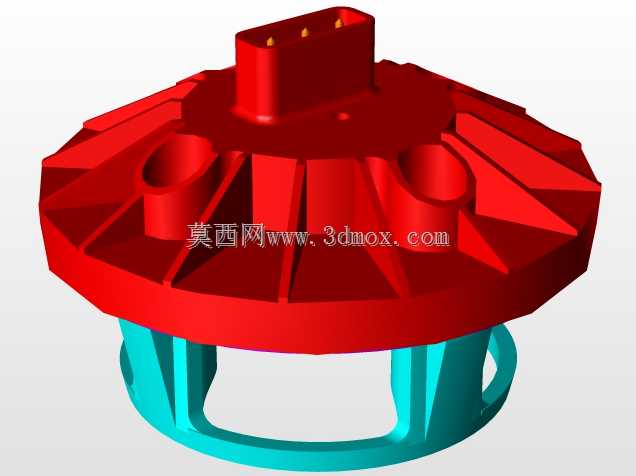

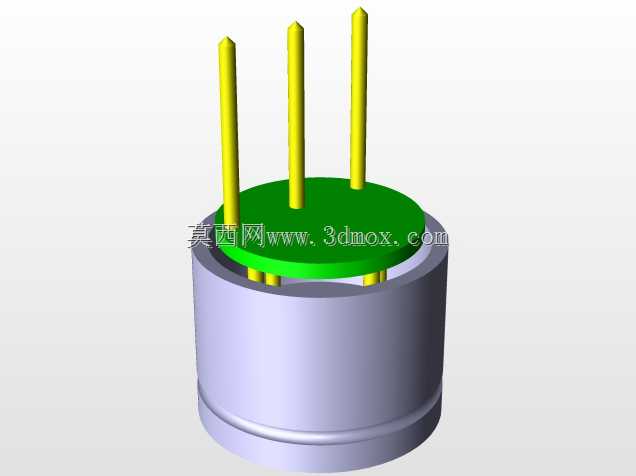

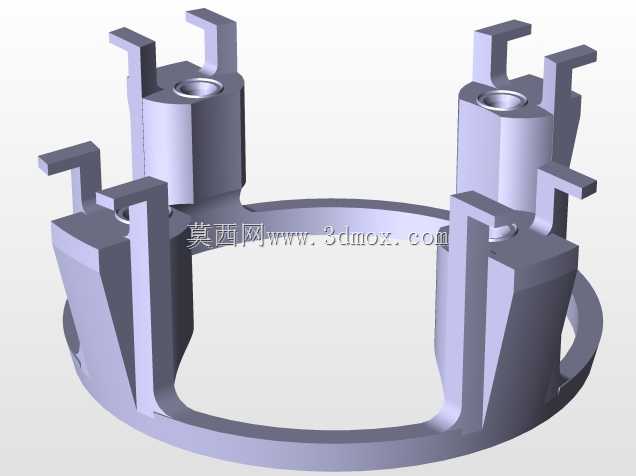

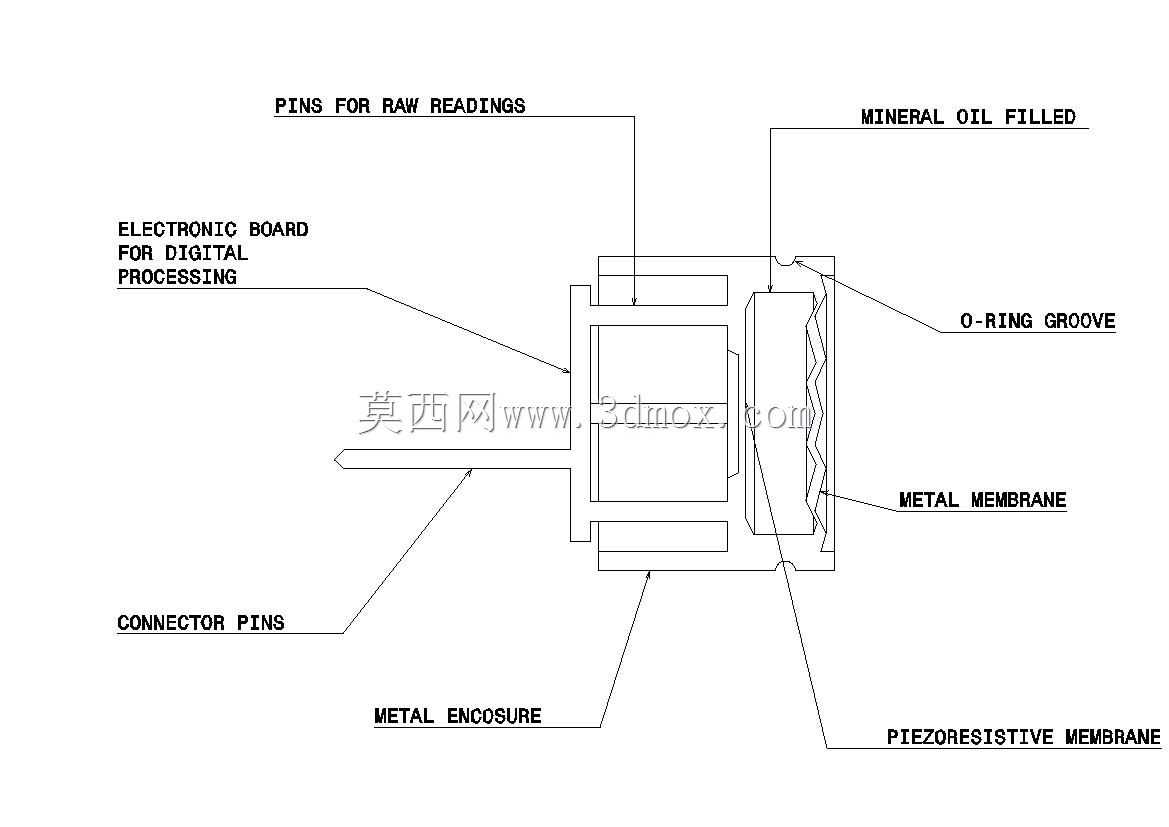

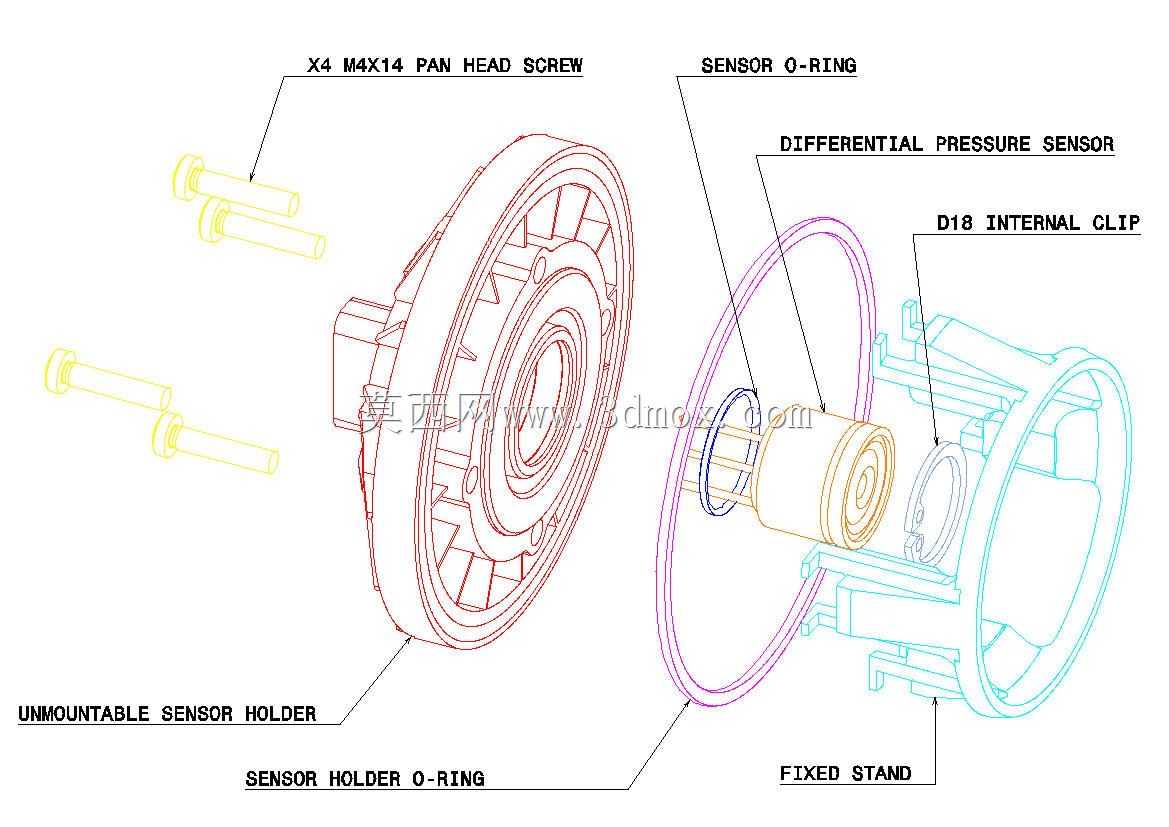

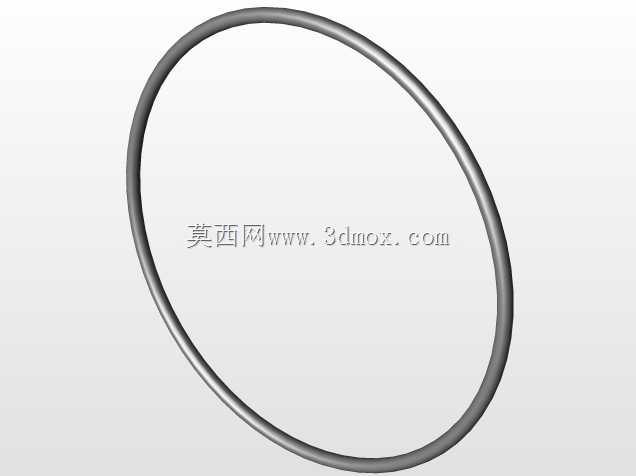

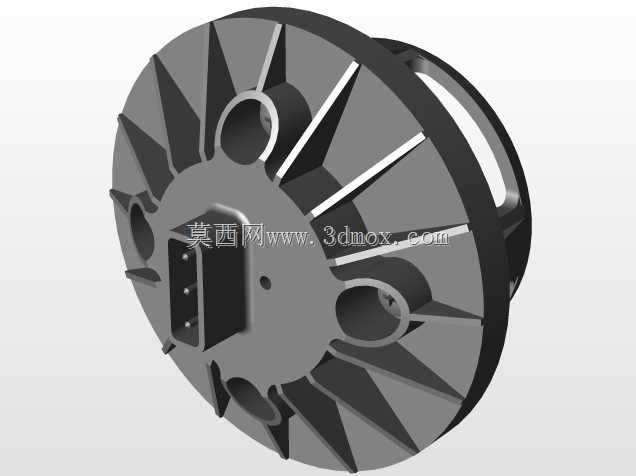

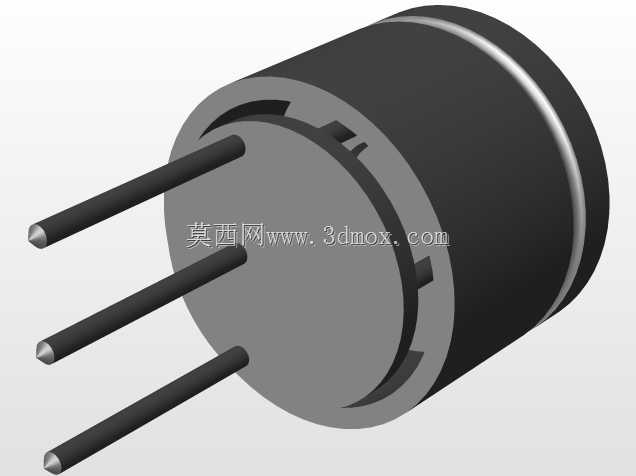

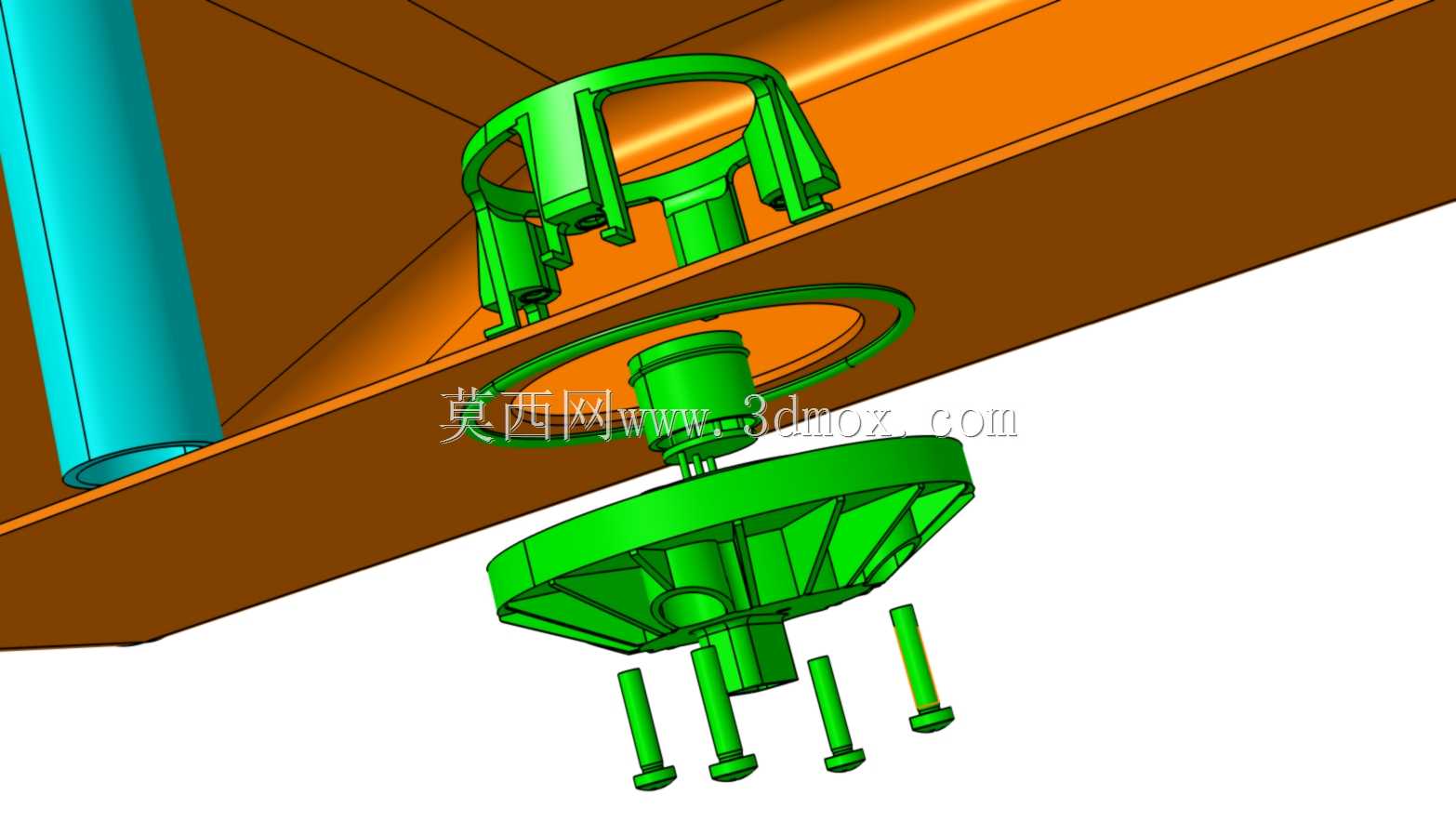

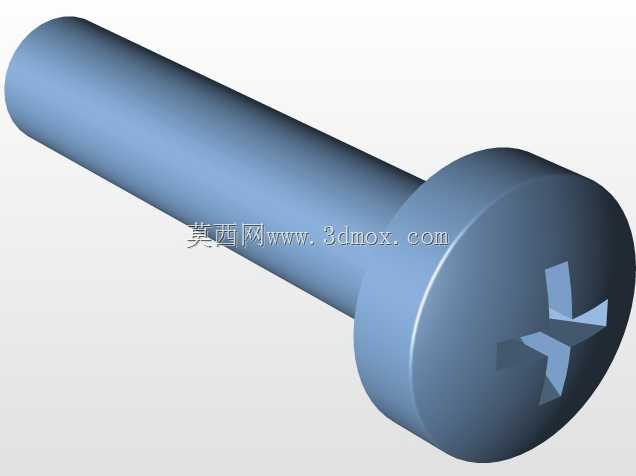

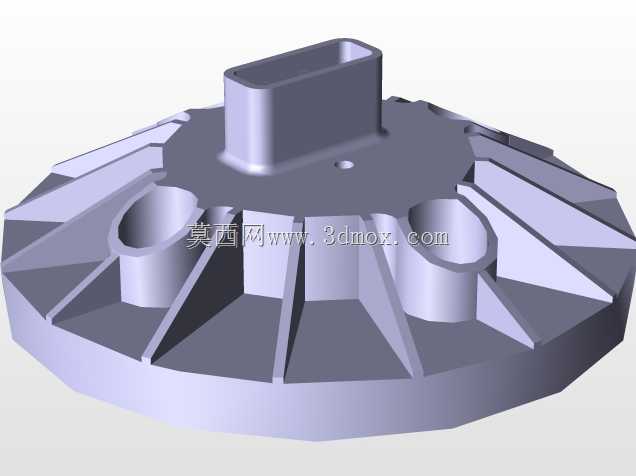

该液位检测装置主要面向矿物油存储箱体的液位监测场景，可适配各类工业储油箱、车载燃油箱的液位实时检测需求，替代传统浮球式、电容式液位检测方案，解决传统检测方案易受油液杂质干扰、长期使用卡滞失效的痛点，为油液存量监控提供稳定可靠的检测数据支撑，可广泛配套于工业动力设备、燃油动力车辆、储油供油系统的液位监测环节。装置核心采用带金属薄膜防护的压阻传感元件，通过标准压阻薄膜感应油液压力与环境压力的差值，当油液液位变化时，传感膜片承受的油液静压力发生改变，膜片产生对应形变改变自身电阻值，配套电路板采集电阻变化信号转换为数字信号向外传输，即可换算得到实时油液液位高度，检测过程无活动机械部件，长期运行稳定性更强。整体设计围绕便捷安装与快速维护展开，传感元件集成在塑料支架内部，支架通过固定支架安装在油箱箱体上，安装时仅需在油箱壁面加工一个50毫米的安装孔即可完成装配，无需操作人员深入油箱内部作业，大幅降低现场安装的操作难度与安全风险。传感元件与安装支架之间采用橡胶O型圈实现全周密封，可适配不同安装位置的密封需求，既可以选择在油箱底部安装直接感应油液静压力，也可以通过引压管将传感单元延伸至油箱最低液位位置，适配不同结构油箱的安装边界要求。维护环节仅需拧下4颗固定螺钉即可更换传感元件，所有密封件可同步拆分更换，无需整体拆卸安装支架，大幅降低后期维护的时间成本与配件成本。所有塑料部件均经过结构优化，采用注塑工艺成型，整体装配完成后不含引压管道的总重量仅为50克，不会对油箱壁面造成额外载荷负担，装置适配常规矿物油介质的长期接触使用，塑料部件耐油抗老化性能满足工业场景长期运行要求，整体结构紧凑，安装后占用油箱内部空间极小，不会对油箱内部油液流动、其他部件排布造成干涉。
