猎户座飞船热防护系统加工工装

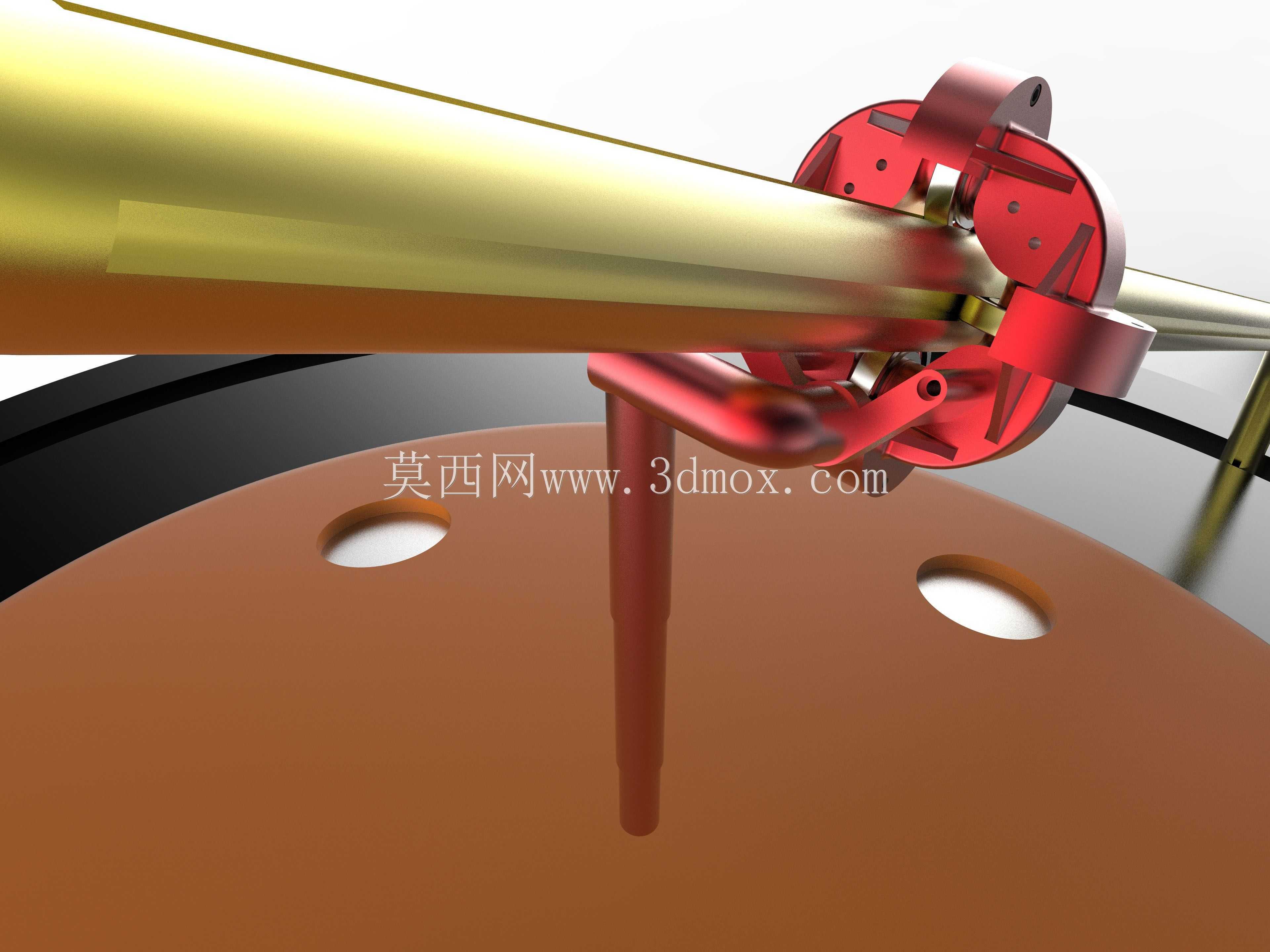

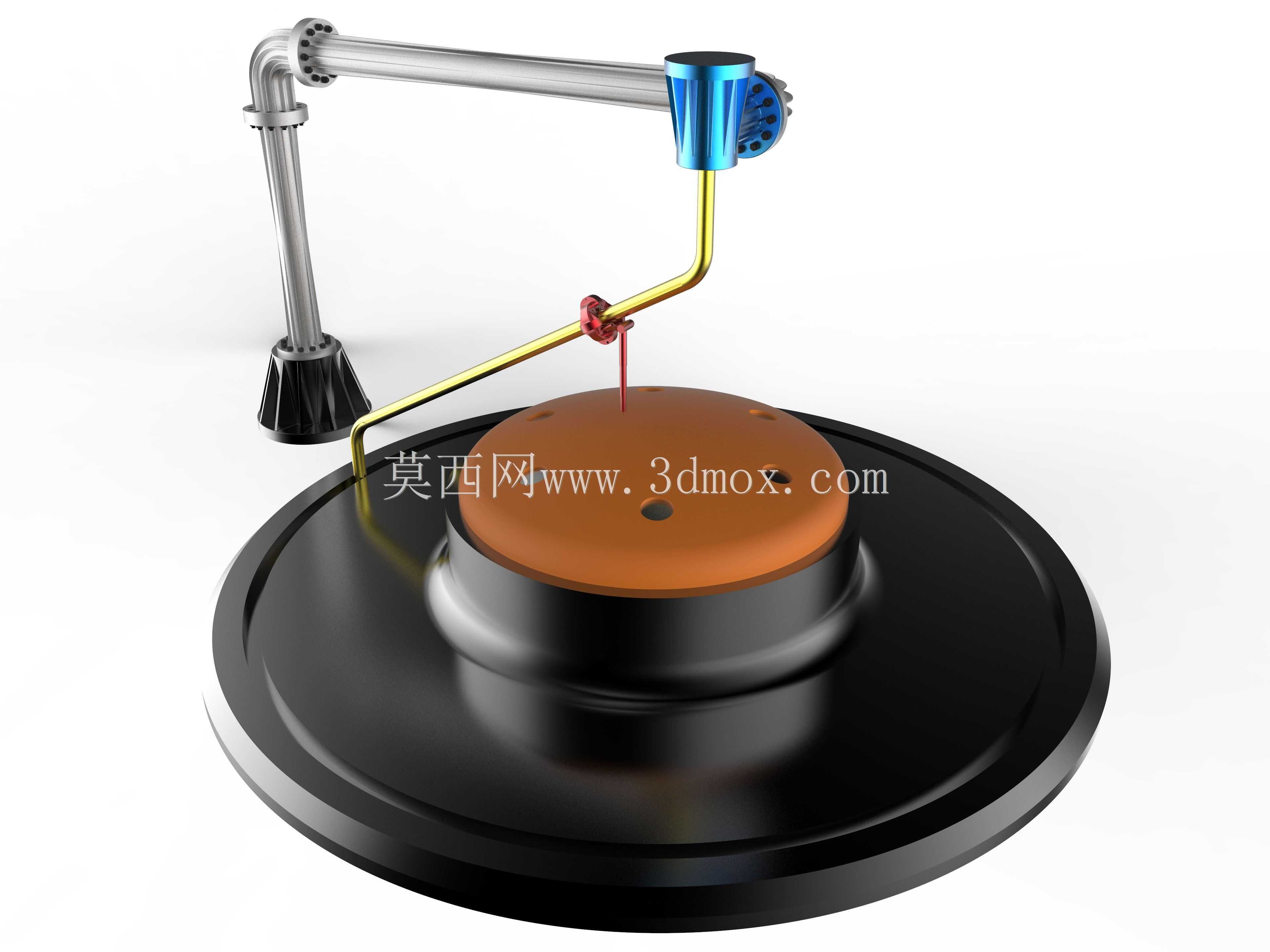

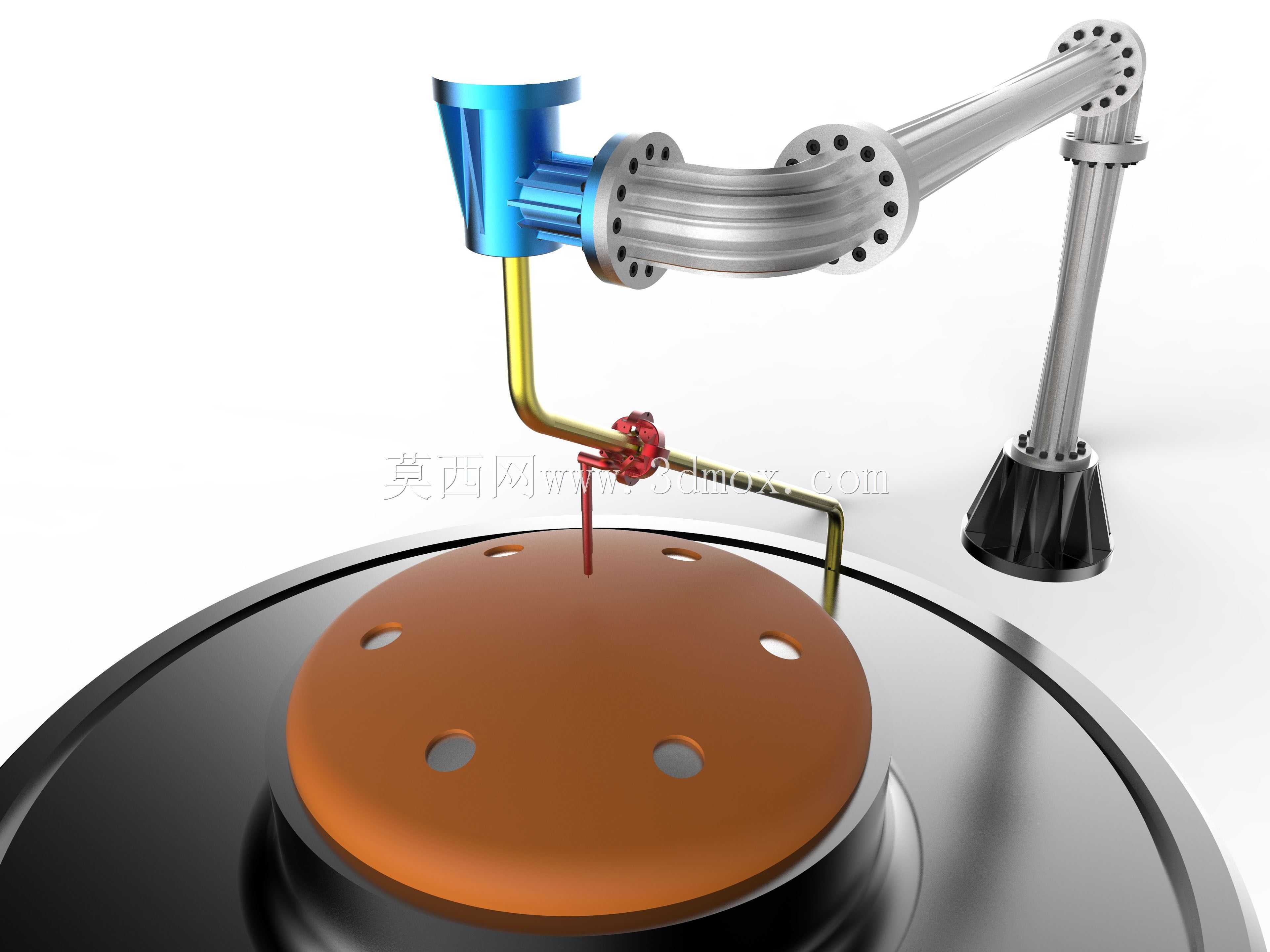

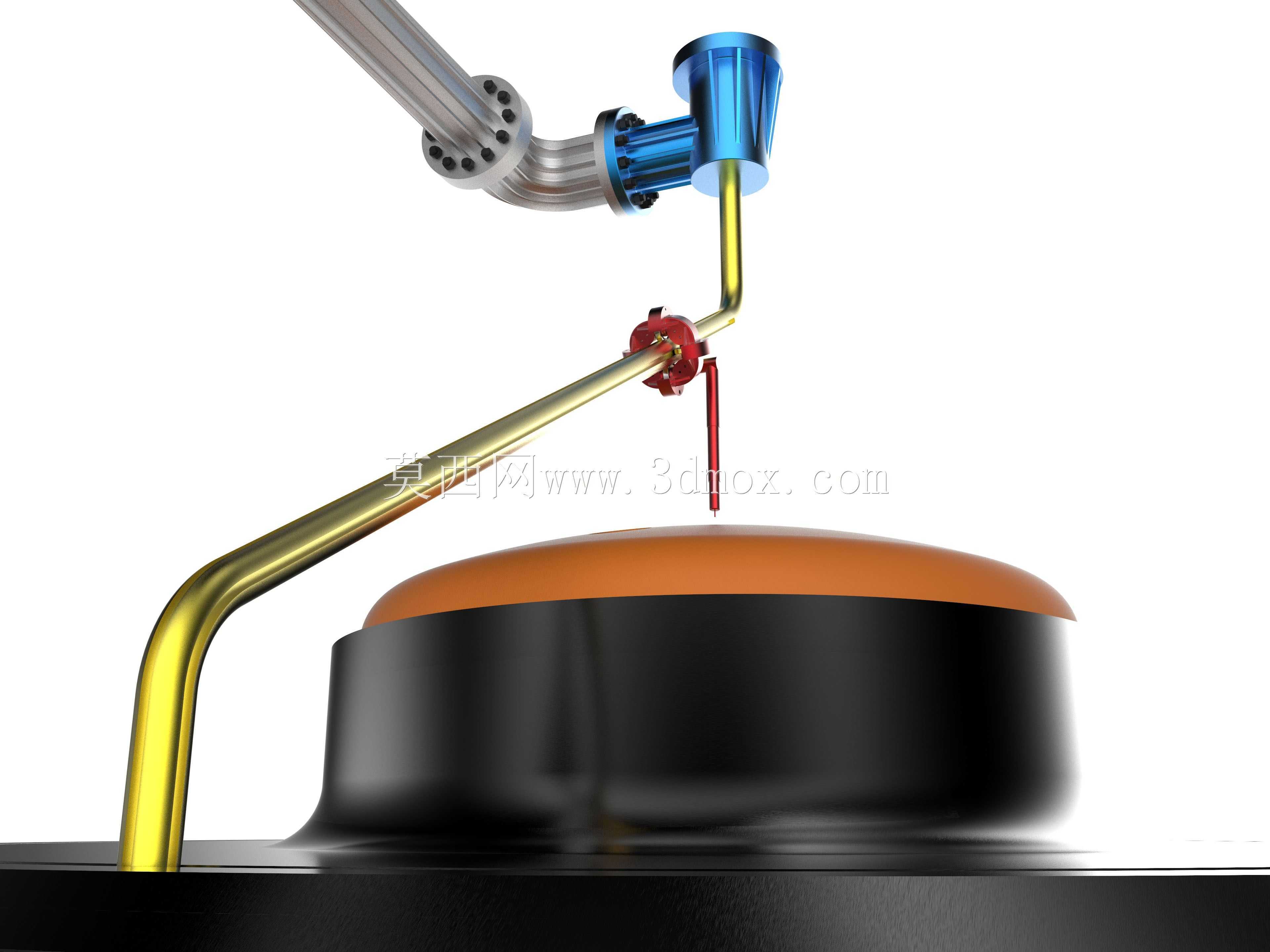

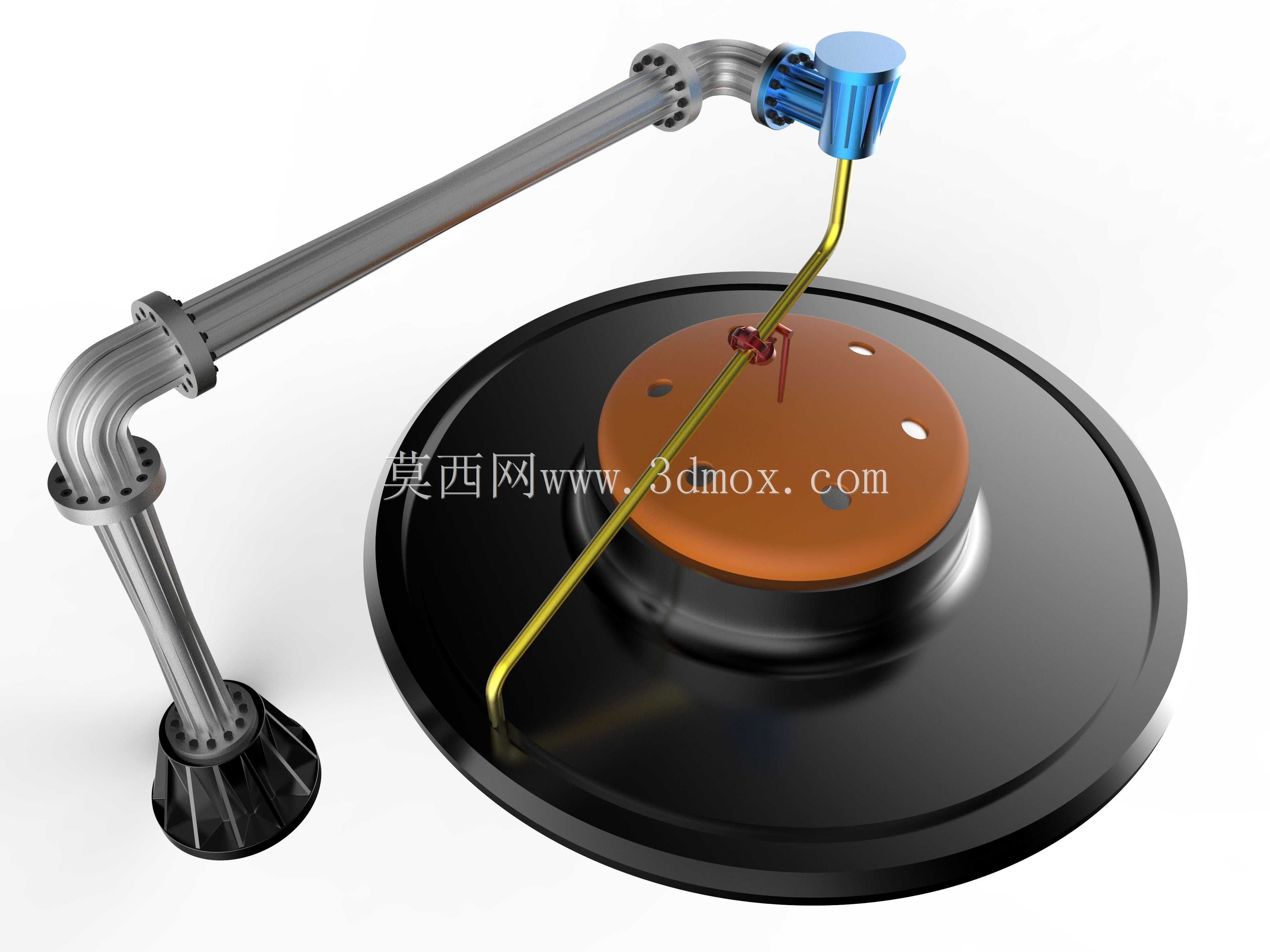

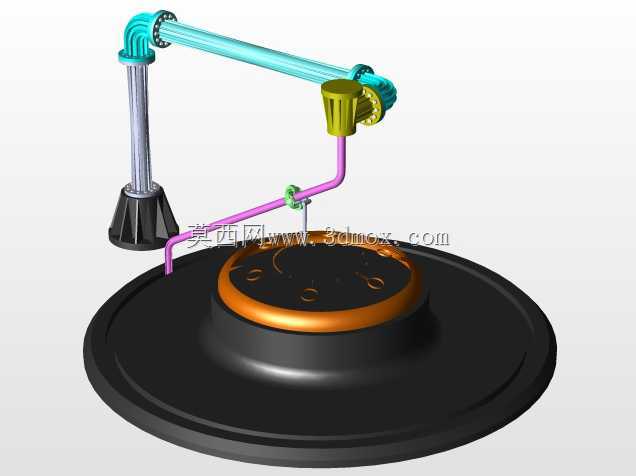

这套工装结构主要服务于深空探测载人返回舱的热防护层精密加工环节，针对大尺寸薄壁隔热构件与舱体压力容器的同轴定位需求设计。现场作业时，返回舱下端的压力容器段通过底部法兰固定在工装中央基座上，四周四根可调支脚承担整机垂直载荷，支脚底部采用喇叭口形支撑盘，可适配车间环氧地坪与铸铁平台两种安装基面，单支脚承载范围覆盖800至1200千克，支腿中段设置梯形螺纹调节副，行程150毫米，用于校正舱体轴线的垂直度。

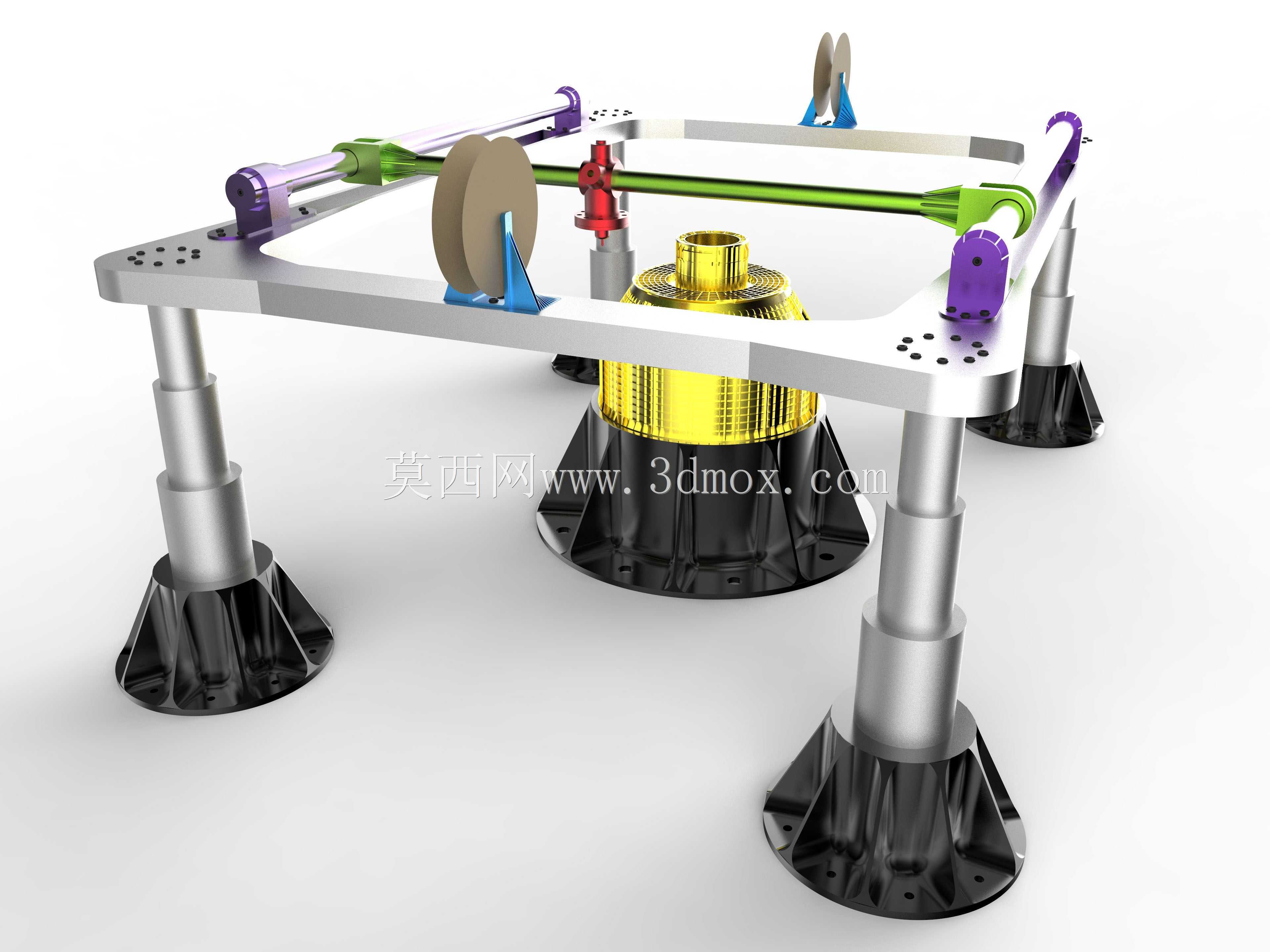

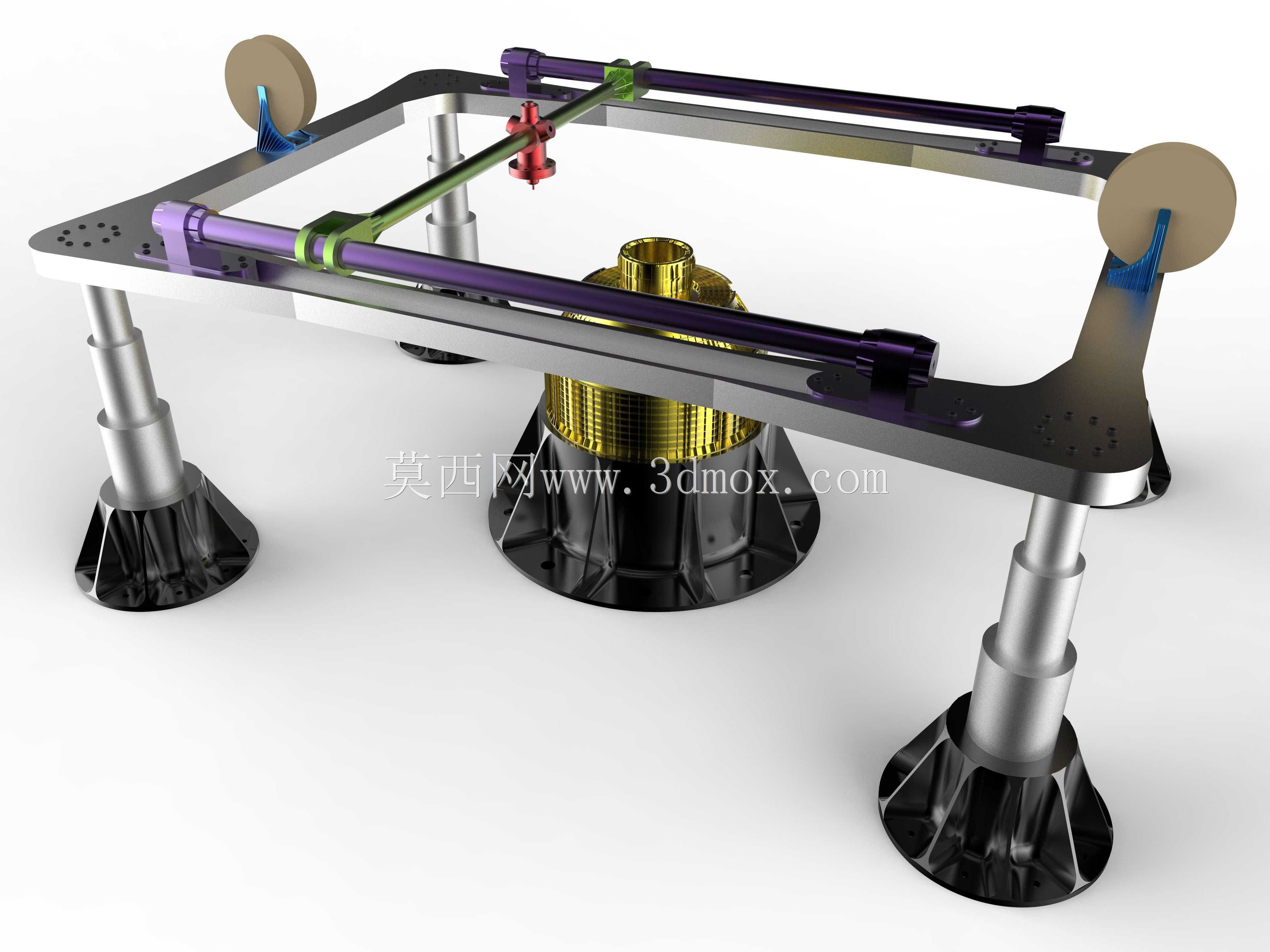

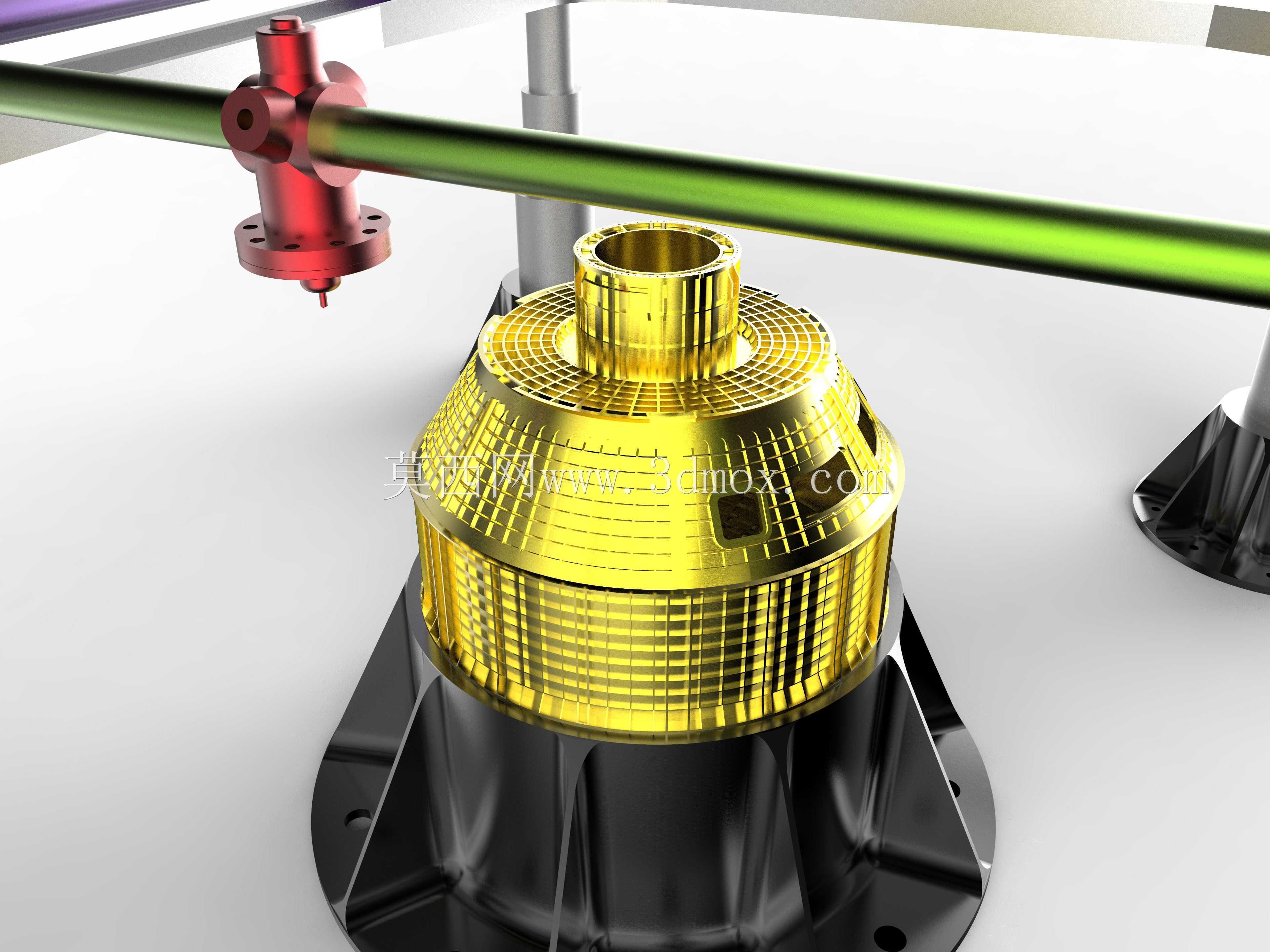

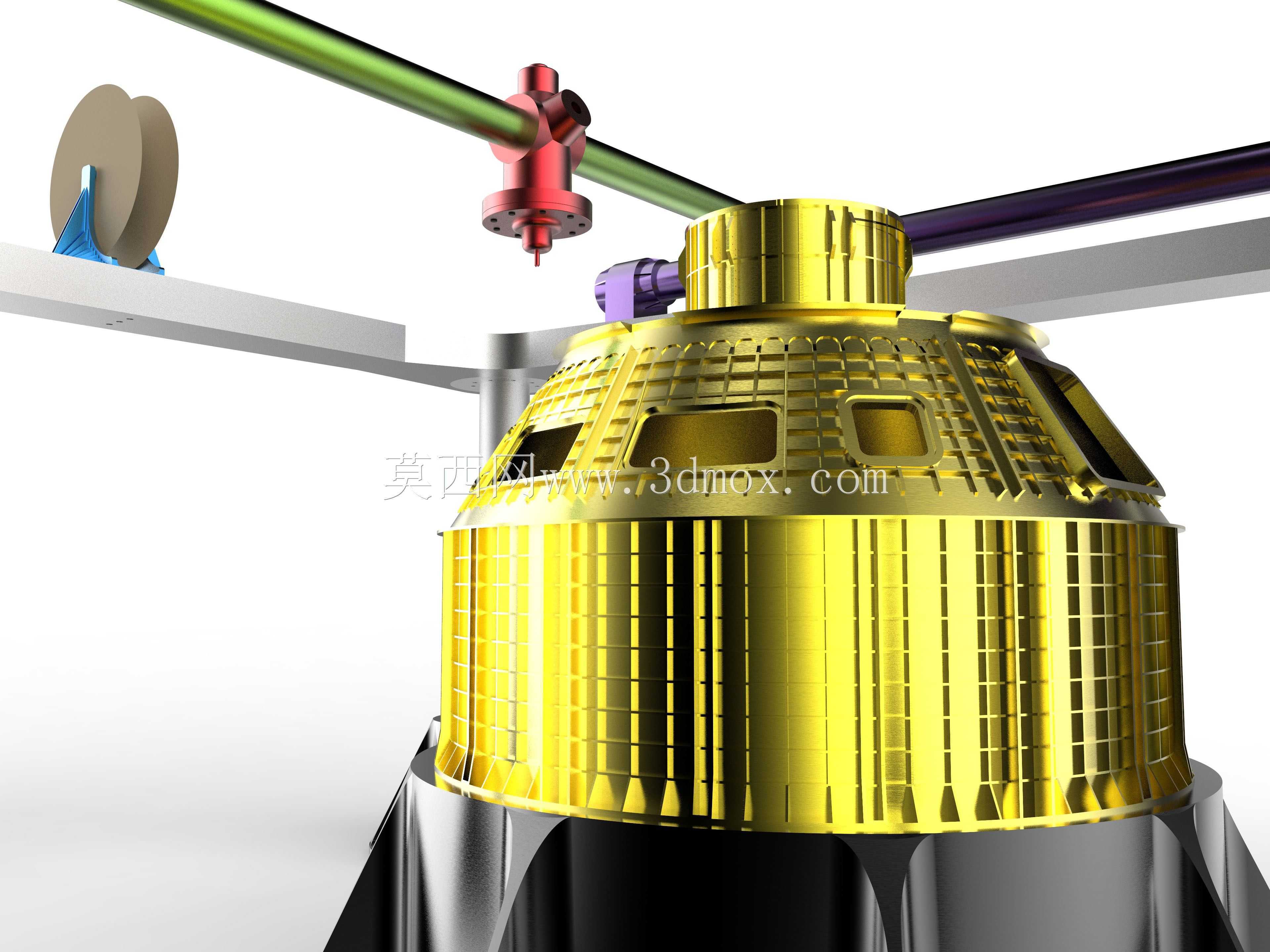

顶部矩形框架为双梁拼接结构，主梁采用40×80毫米标准铝型材开模定制，两端通过工程塑料垫块与支腿顶端连接，框架跨距1800毫米、长度2200毫米，刚好避让舱体肩部最大直径1600毫米的外轮廓，预留出100毫米的刀具进给安全间隙。框架上平行铺设两根直径30毫米的淬硬光轴作为直线导轨，导轨跨距450毫米，表面粗糙度控制在Ra0.8以下，保证加工头移动时的直线度误差小于0.05毫米/米。

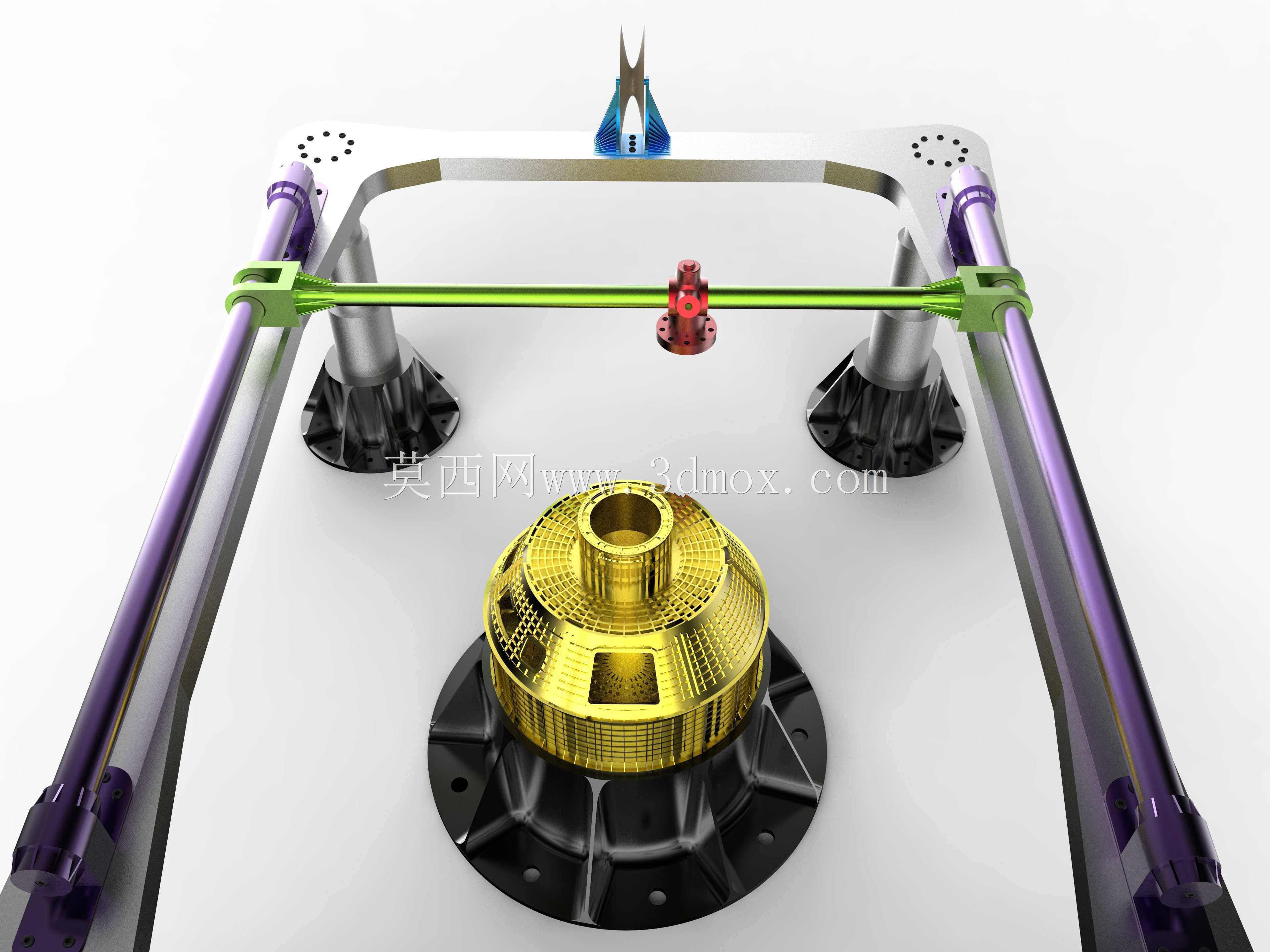

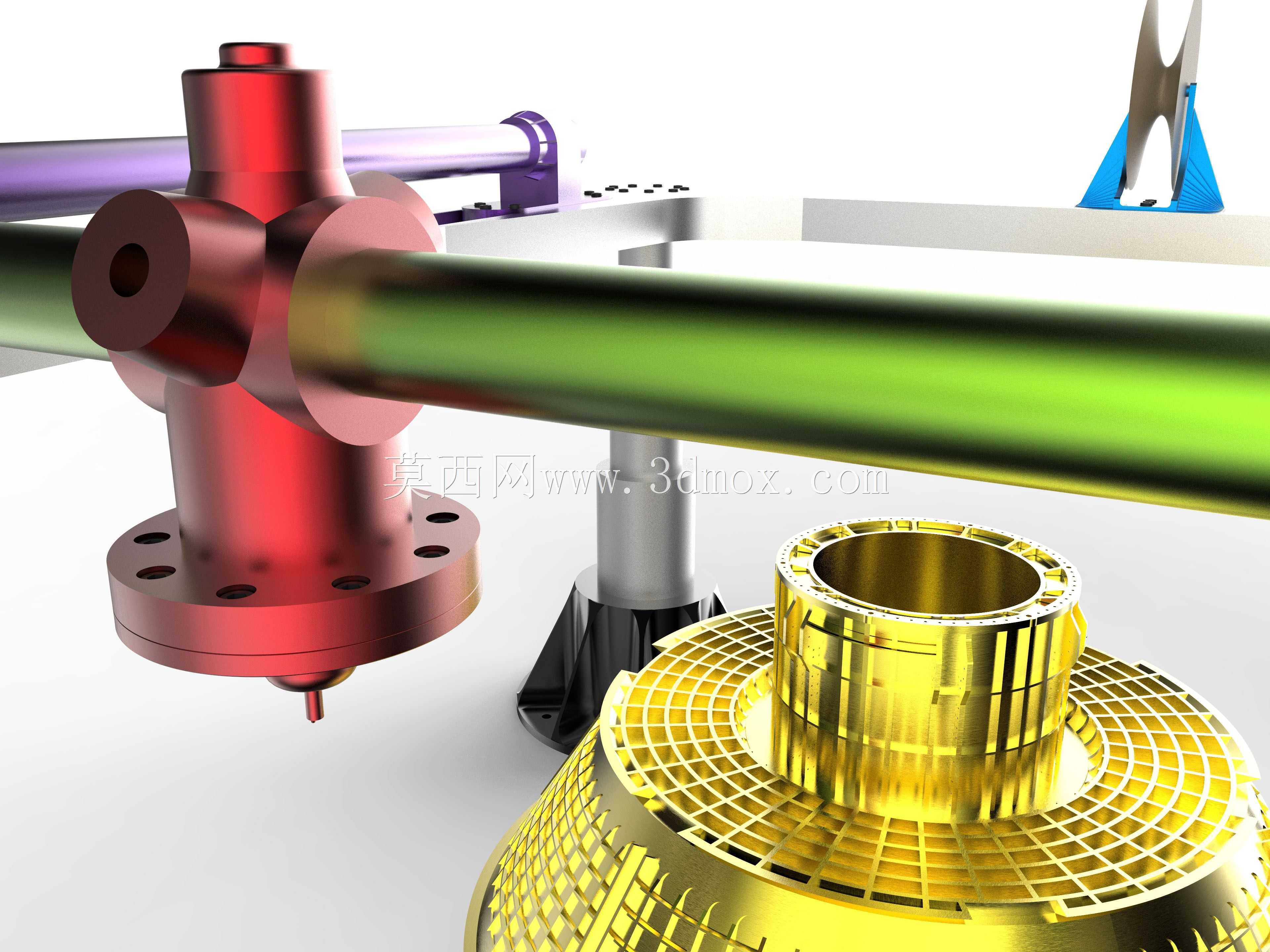

跨接在两根导轨上的滑动溜板搭载热加工执行头，可沿X轴全程移动，溜板内部采用自润滑石墨铜套，无需频繁注脂维护，适配航天洁净装配车间的运维要求。溜板下方垂向安装的加工头具备120毫米升降行程，可根据隔热板的实际厚度实时调整刀尖距离，加工过程中通过两端的滚轮组件贴合舱体曲面，实现随形仿形切削。框架两端设置的圆形限位挡块为聚氨酯材质，避免溜板超程碰撞造成导轨变形，挡块位置可根据不同舱段的加工行程左右调整。

该工装同时兼容隔热板预装配定位功能，当加工头更换为真空吸盘组件后，可直接抓取预成型的防热瓦片，在舱体表面完成贴合位置的初定位，替代传统人工划线对位的作业模式。整套设备的安装边界控制在2400×2000毫米范围内，无需对现有车间地基做特殊改造，拆解后单根支腿重量不超过45千克，主梁可分两段拆卸，便于跨厂区转运与发射场现场总装作业。结构设计时充分考虑了航天产品的冗余安全要求，所有受力连接件均采用双螺母防松，关键焊缝进行渗透探伤，可承受加工过程中产生的持续低频振动，保证热防护层加工后的型面精度满足再入大气层的气动外形要求。
