直联式气动水泵结构设计方案

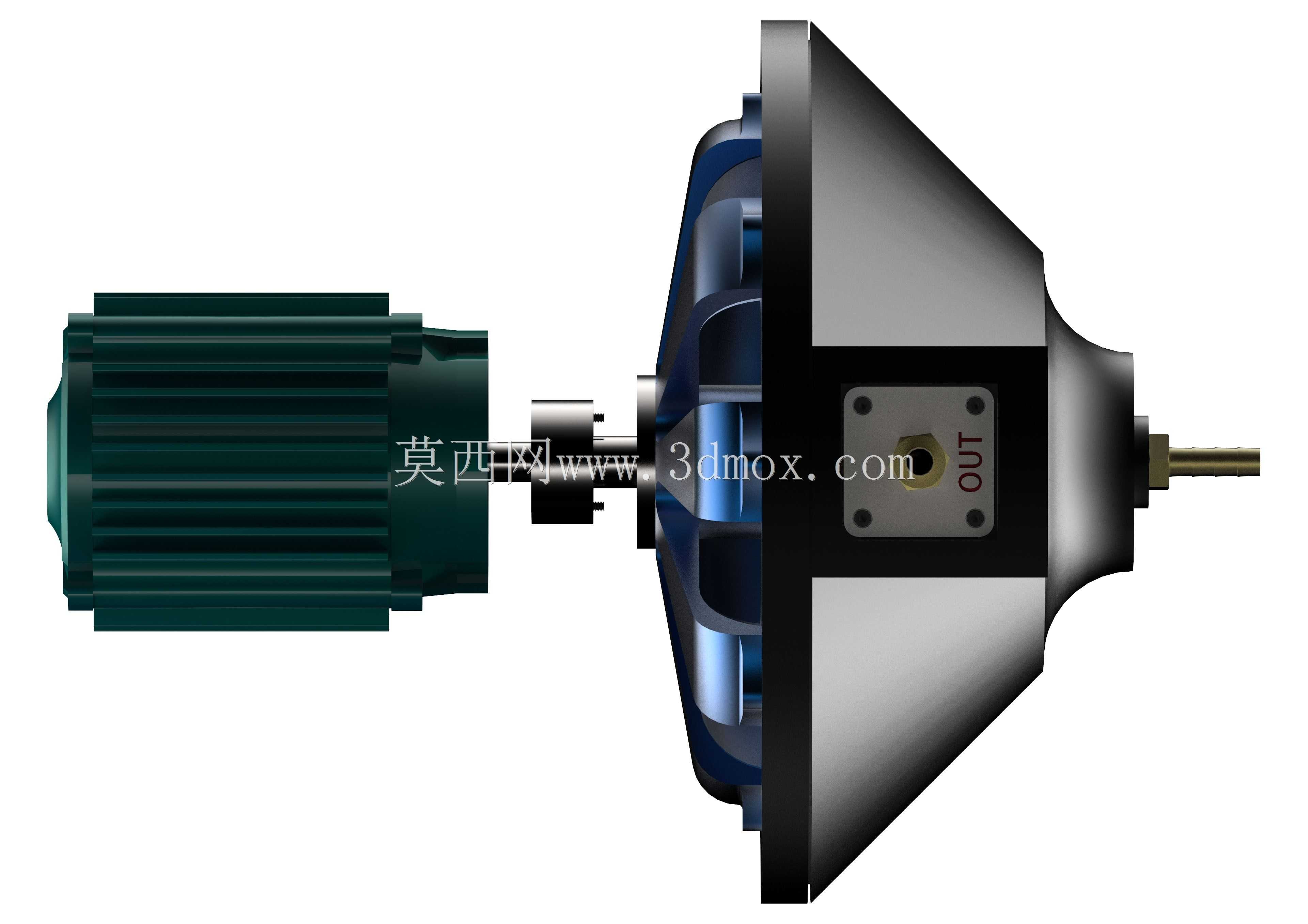

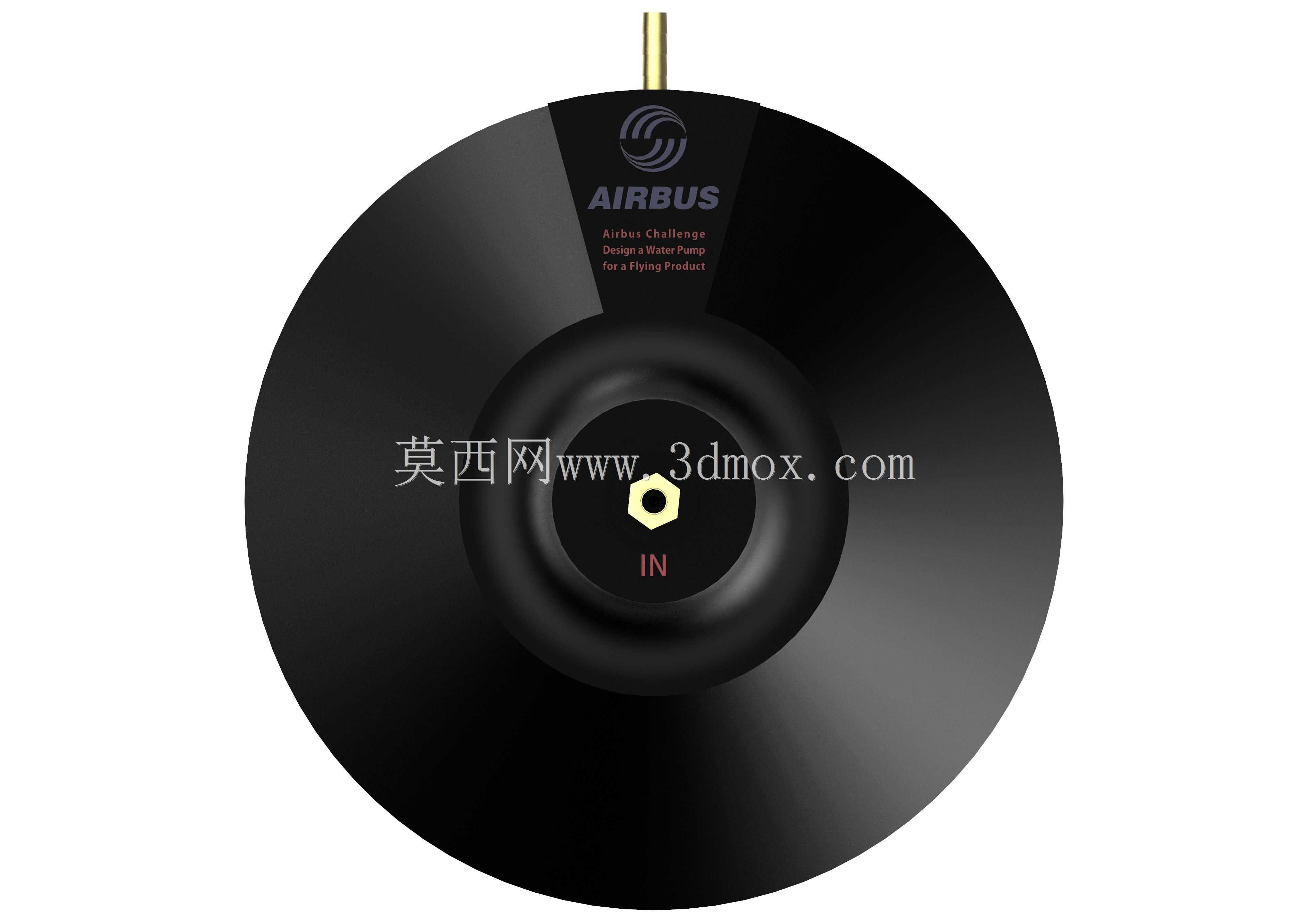

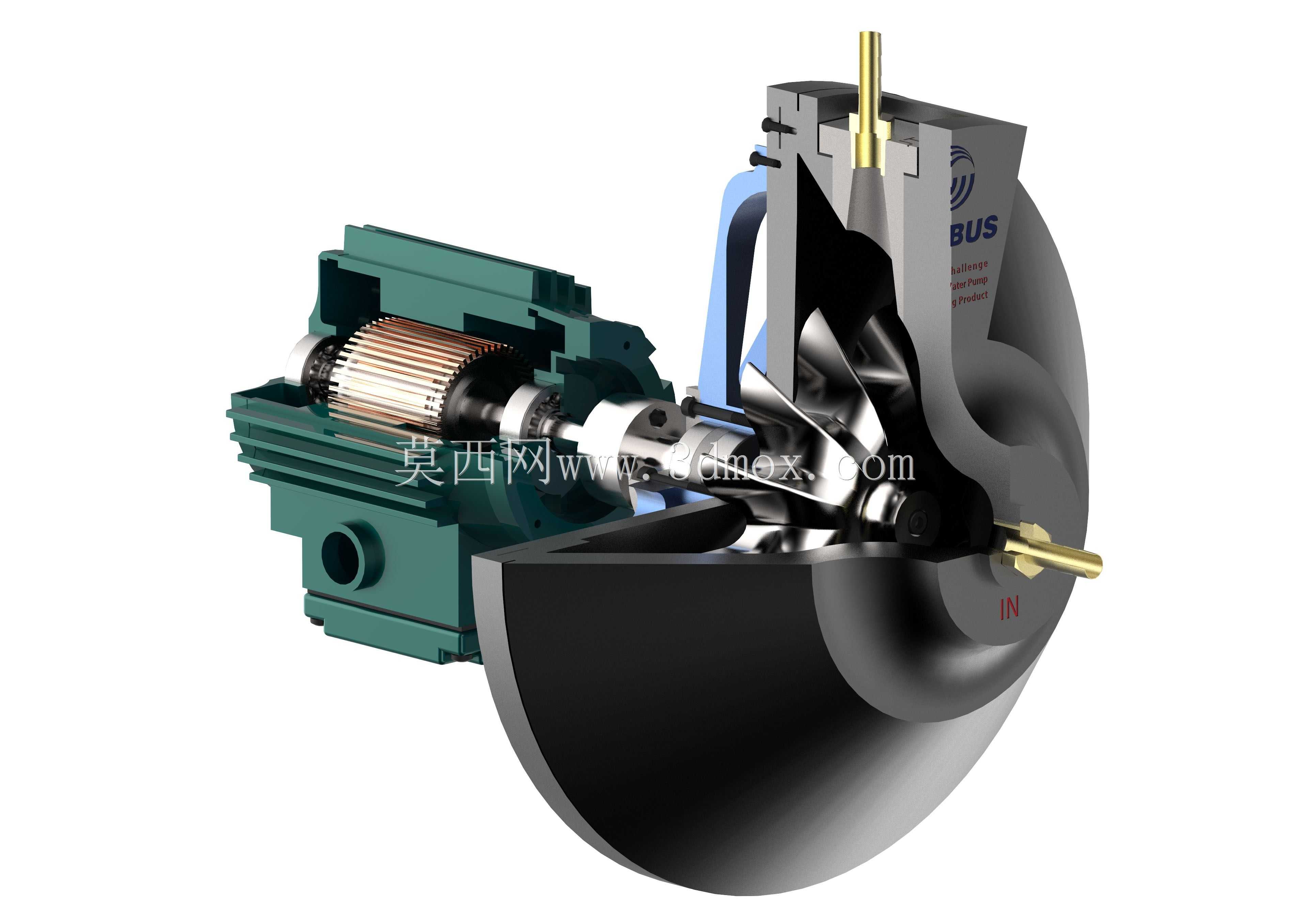

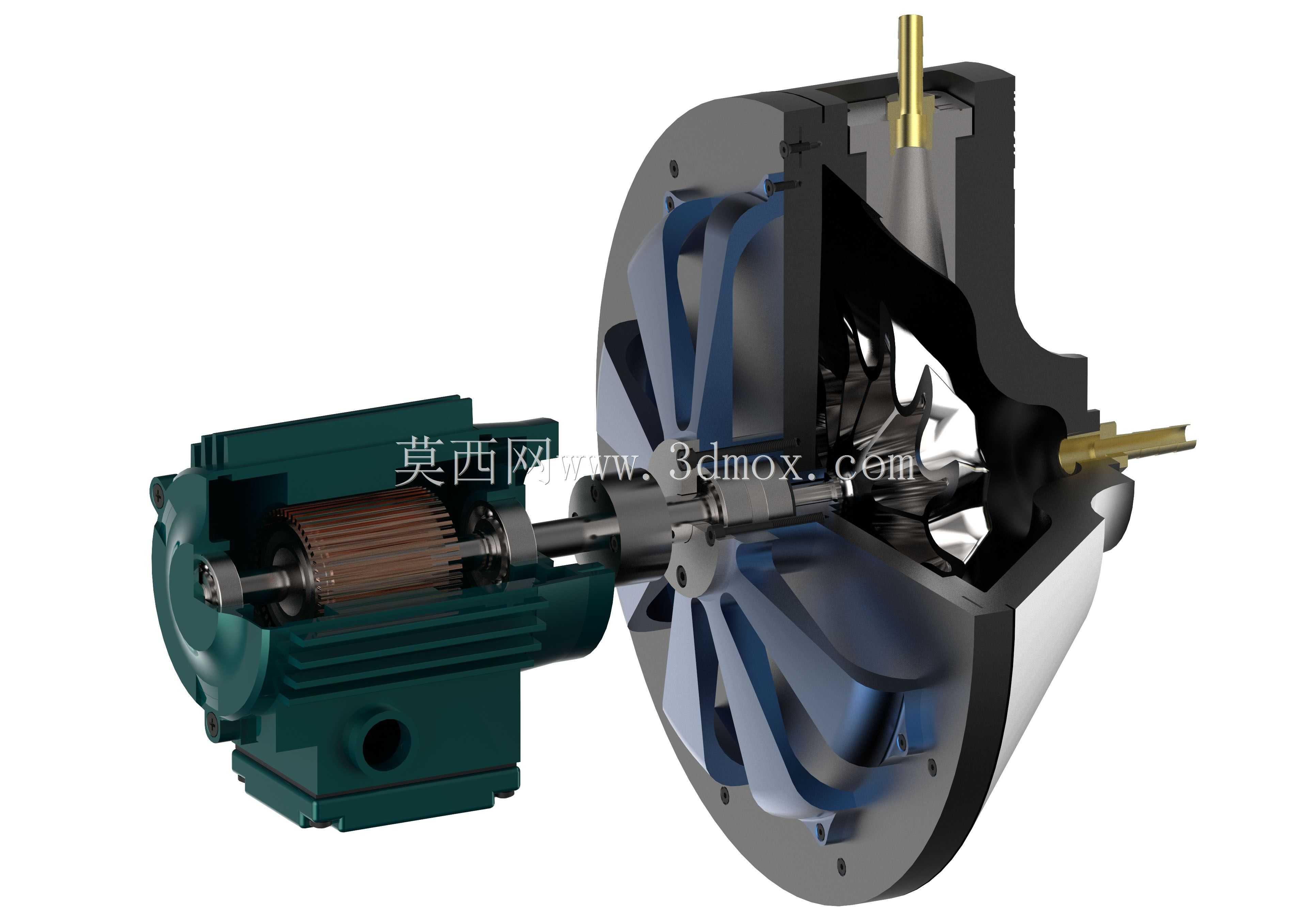

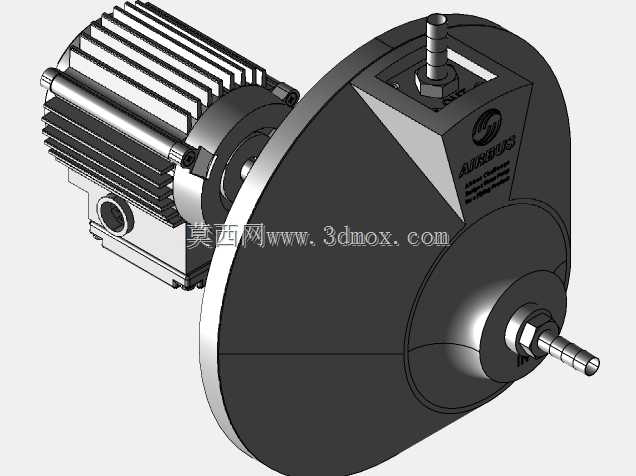

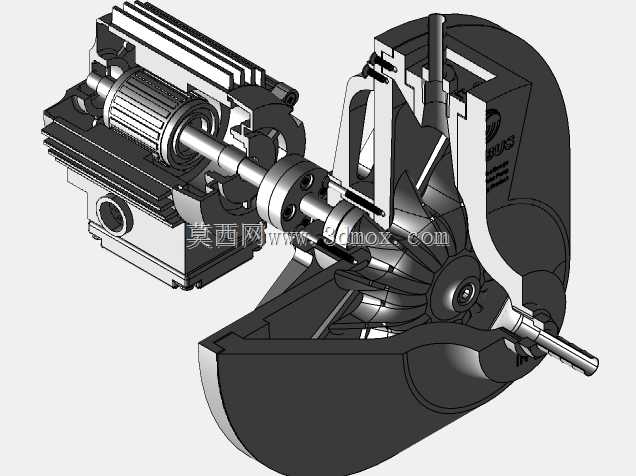

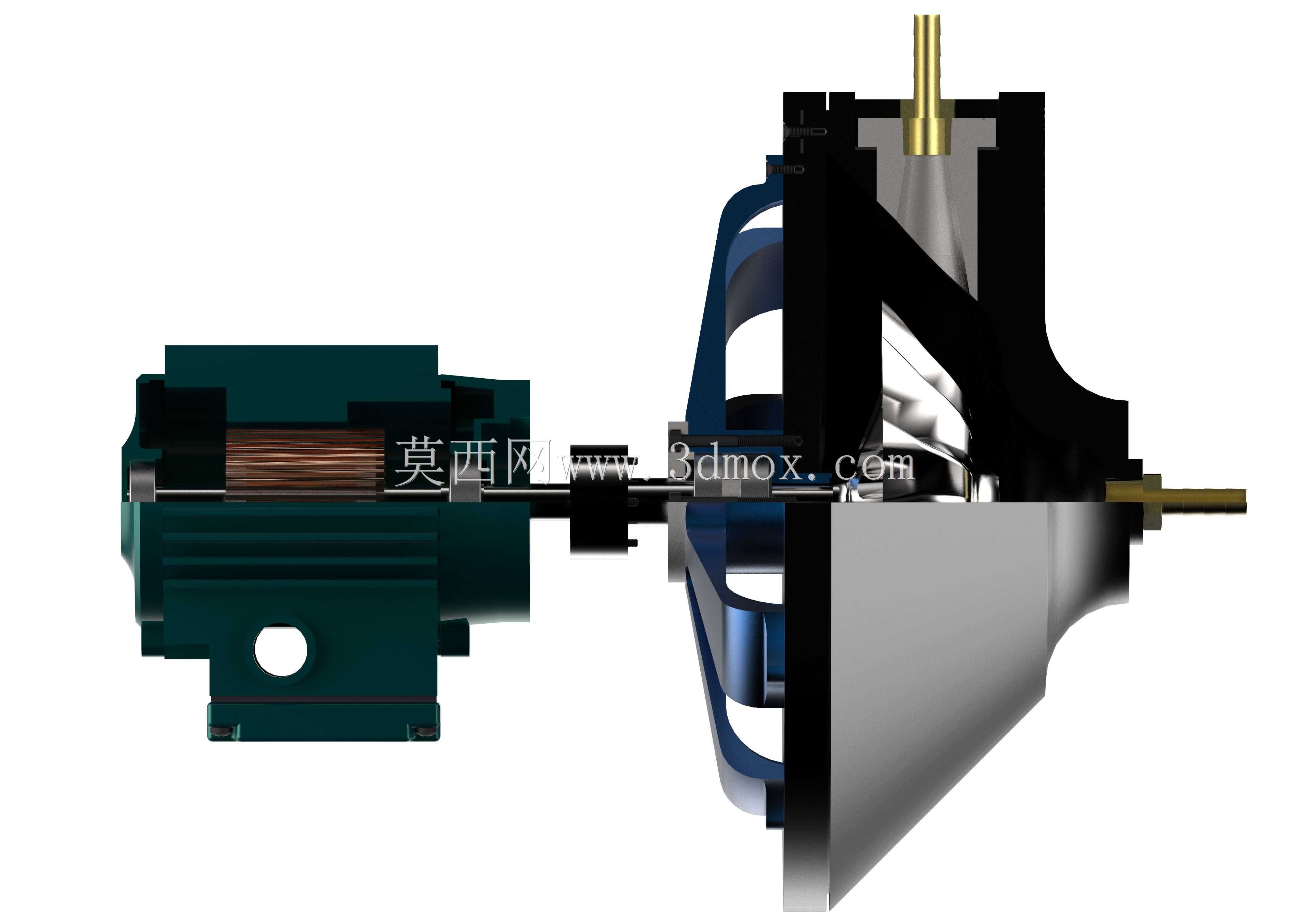

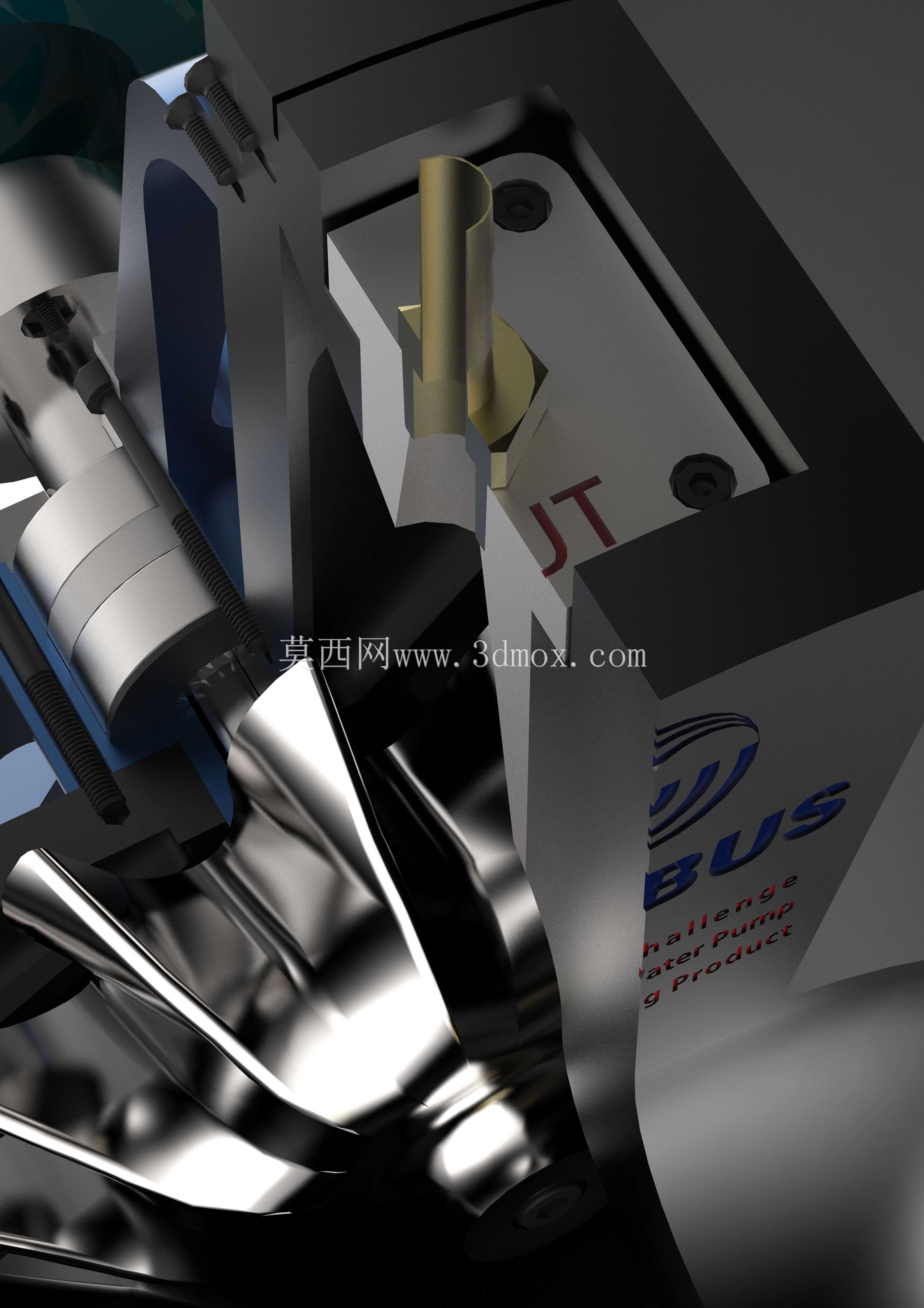

这款直联式气动水泵主要面向小型流体输送场景设计，可适配民用供水、小型设备循环冷却、低压流体传输、便携应急输水等多种应用场景，无需外接市电即可依靠气源完成流体输送作业，尤其适合无稳定供电的野外作业、临时施工供水、易燃易爆工况下的流体传输需求，规避了电动泵在特殊场景下的用电安全隐患。设备整体采用动力端与泵体端直联集成的结构设计，摒弃了传统泵组常用的联轴器过渡连接结构，将气动驱动单元的输出轴直接与泵腔内部的叶轮组件相连，大幅缩短了整机的轴向尺寸，减少了传动环节的功率损耗，同时降低了连接部件松动、对中偏差带来的故障风险。动力端采用成熟的气动马达结构，内部集成转子、换向配气组件，可通过接入压缩气源直接输出旋转动力，驱动端外壳设置有标准化的安装接口与气源接入端口，可快速适配常规气动管路的快插接头，无需额外定制转接配件。泵体端采用蜗壳式流道设计，内部的叶轮经过曲面优化，可在较低转速下实现稳定的流体增压，进水口与出水口均采用轴向与径向的正交布置，符合常规管路的布设习惯，泵壳采用剖分式结构设计，可快速拆分完成叶轮清理、密封件更换等日常维护作业，无需将整机从安装管路上完全拆卸。整机总质量控制在3.3千克，其中泵体部分质量2.54千克，驱动单元质量0.76千克，轻量化的结构设计既可以满足固定工位的安装需求，也可支持便携移动作业，安装时仅需固定动力端的底座安装位即可完成整机固定，安装边界紧凑，无需预留过大的检修操作空间，适配狭小空间内的布设需求。设计过程中重点平衡了动力输出与过流效率的匹配关系，针对气动马达的输出转速特性匹配了对应参数的叶轮结构，避免出现动力冗余或者扬程不足的问题，同时在密封结构上采用了多道接触式密封，可有效输送清水、低粘度无腐蚀性流体，减少运行过程中的流体泄漏风险，整机结构紧凑，零部件集成度高，日常维护难度低，可适配多种小规模流体输送的使用需求。
