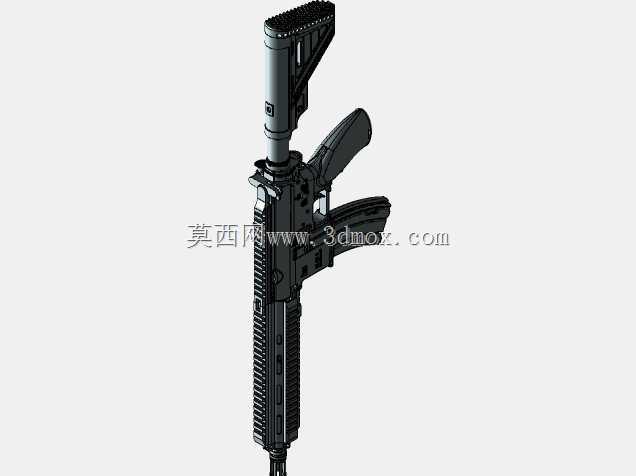

HK416突击步枪结构三维数模

该模型围绕HK416突击步枪的整体结构进行还原，覆盖机匣、枪管、护木、握把、枪托、弹匣、瞄具接口及操作件等主要组成部分，可用于轻武器结构认知、训练教具开发、战术装具适配验证以及三维结构展示。从实际用途看，这类步枪结构数模能够帮助设计人员梳理枪械内部布局与外部接口关系，也可在不接触实枪的条件下完成拆装流程演示、维护训练和外形方案评审。

模型在外形上保留了HK416的典型特征，包括带导轨的护木、上下机匣分界、手枪式握把、伸缩枪托以及前置弹匣布局。导轨区域可作为光学瞄具、战术灯、激光指示器等附件的安装基准，建模时需要重点控制导轨槽间距、顶面平面度以及护木与枪管之间的同轴关系，否则后续附件装配会出现干涉或定位偏差。枪管部分沿武器轴线延伸，其长度决定了整体前向边界，护木外径、枪口装置外径以及准星座位置共同构成前部包络尺寸。

机匣是全枪结构的核心承载区域，上下机匣的分模面、销钉孔位、快慢机位置、空仓挂机结构和扳机护圈轮廓都需要在数模中保持清晰。握把与发射机组区域涉及人机工程角度，握把倾角、扳机距离和护木握持高度会直接影响操作姿态。枪托部分采用可伸缩结构思路，模型中体现了贴腮区、尾托板以及导向杆外形，设计时需要考虑收缩状态与展开状态的长度变化，并预留缓冲组件对应的轴向空间。

弹匣插口和弹匣外形决定了供弹区域的下部边界，弹匣弧度、插入深度以及与扳机护圈之间的间隙需要协调，避免在握持或换弹动作中产生冲突。背带环、枪背带安装点以及控制拨杆等小尺寸结构虽然不占主要体积，但对训练展示和附件连接具有实际意义，数模中保留这些细节有助于提高整体结构完整性。

从安装边界角度看，全枪长度由枪口端面到枪托最后端面确定，高度方向受机械瞄具、弹匣底部和提把接口影响，宽度方向则由握把、快慢机、枪托导向杆和护木侧面决定。若将该模型用于训练台架、展示支架或武器收纳装置设计，应优先依据这些外轮廓建立包络盒，并在导轨、枪口、枪托尾部等关键位置设置定位基准。对于结构设计人员而言，该数模的价值不在于替代实枪测试，而在于通过完整的三维形态呈现各部件之间的空间关系、装配顺序和外部接口，为教学演示、工装适配和周边产品开发提供可靠的几何参考。
