可FDM3D打印小零件钻孔导向钻导夹具

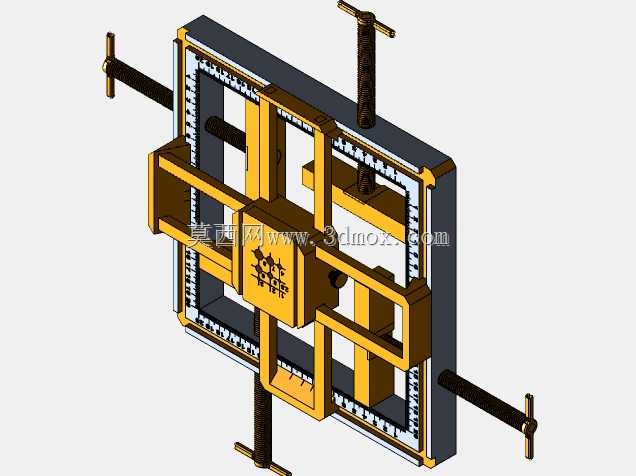

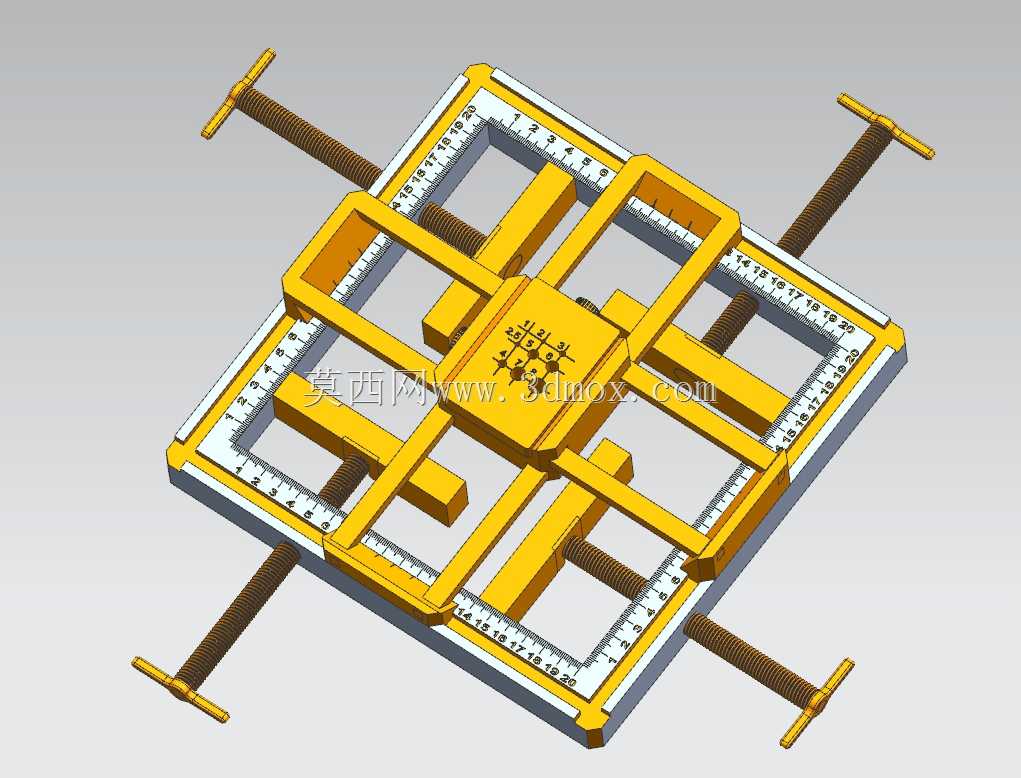

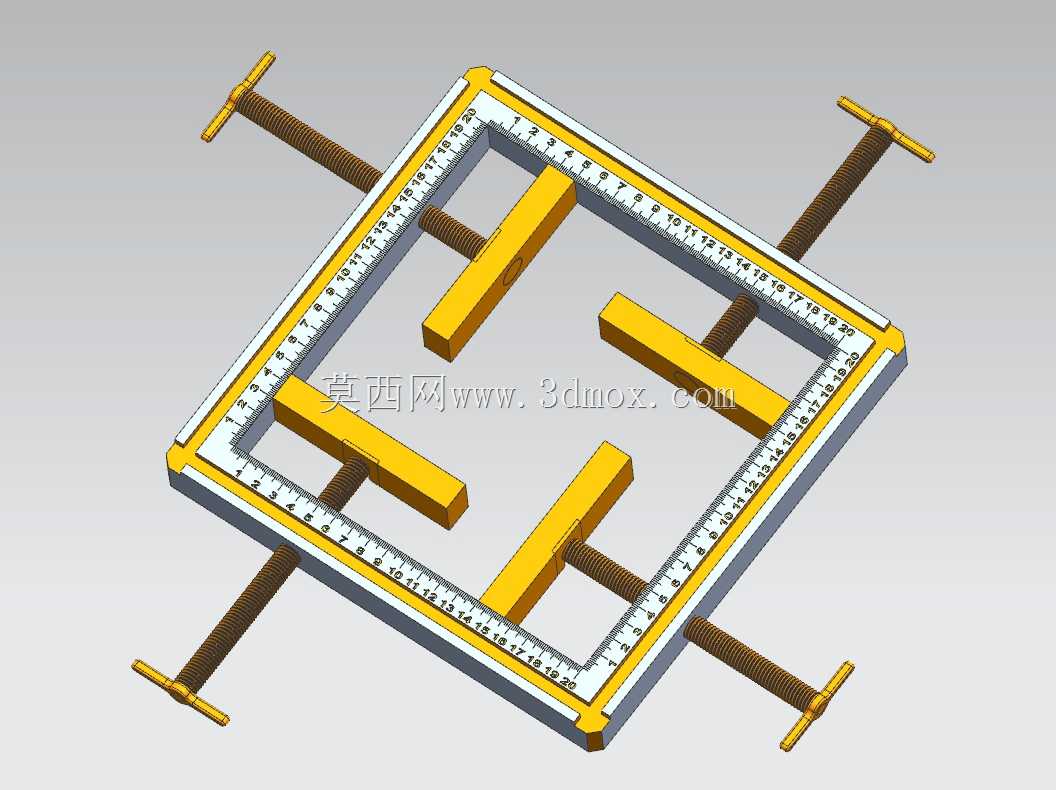

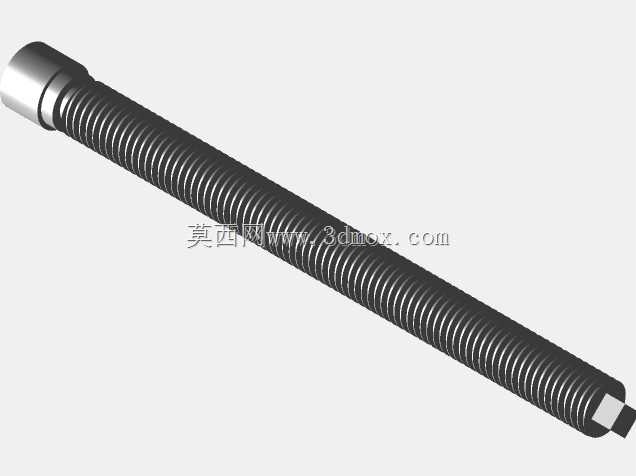

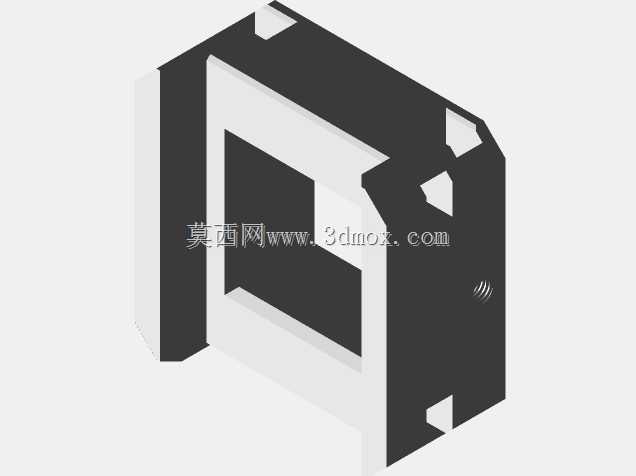

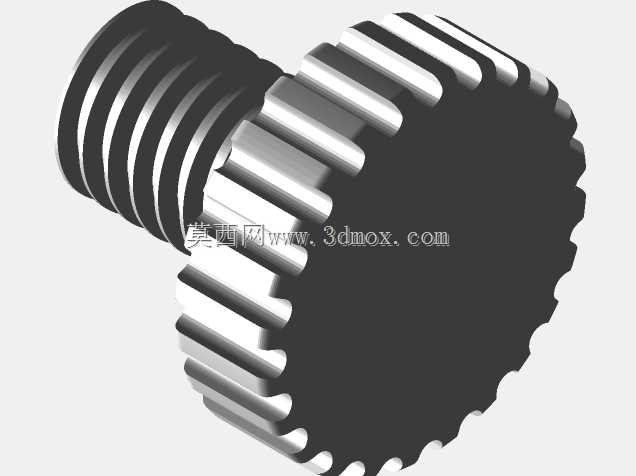

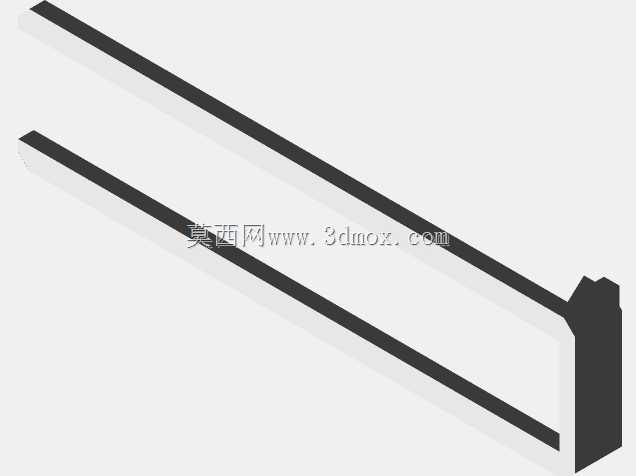

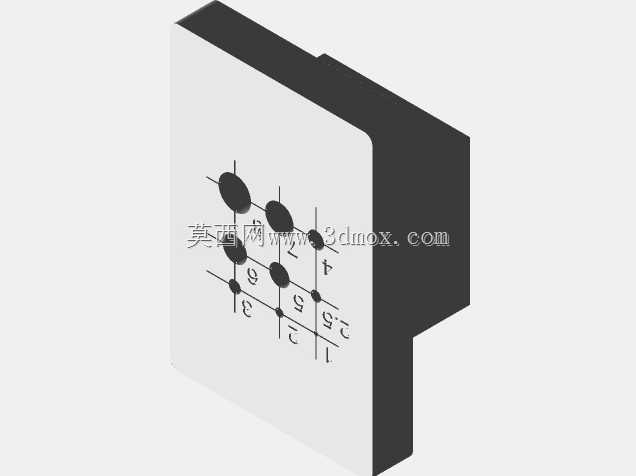

　　在小尺寸精密零件的钻孔加工场景中，常规台钻夹具往往存在定位精度不足、装夹适配性差的问题，尤其是针对薄壁、异形小零件，钻孔时钻头偏移导致的孔位垂直度超差、孔壁粗糙度不合格是一线加工中常见的痛点，这款钻导夹具正是针对这类加工需求设计的专用工装。从结构设计来看，该夹具采用框架式主体结构，四周设置多组可调压紧螺杆，可根据待加工零件的外形尺寸调整夹持范围，适配不同轮廓的小尺寸零件装夹需求，压紧螺杆端部采用平头压接结构，避免装夹过程中对零件表面造成压伤，尤其适合塑料、薄金属类易变形零件的夹持作业。夹具核心的钻头导向块采用滑轨式安装设计，导向块可沿框架上的纵横滑轨实现平面内任意位置的移动调整，调整到位后可通过侧边锁紧结构固定位置，

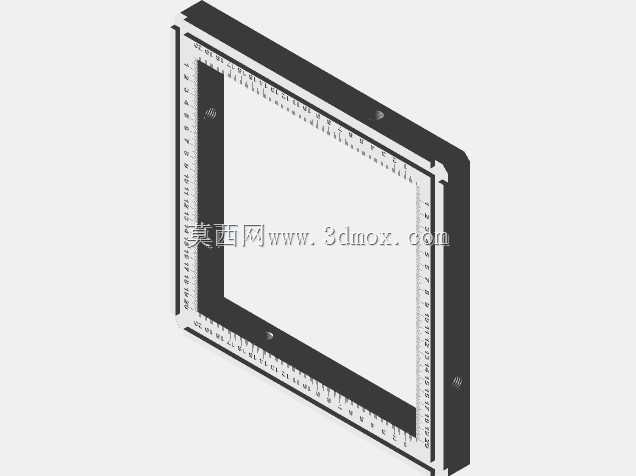

　　导向块上设置与标准钻头直径匹配的导向孔，钻孔作业时钻头穿过导向孔接触工件，从结构上限制钻头的径向摆动，保证钻孔轴线与工件表面的垂直度要求，有效避免斜孔、偏孔问题。该夹具支持FDM工艺3D打印制造，整体结构无复杂异形曲面，打印时无需额外添加支撑结构，采用常规PLA、PETG等工程类打印材料即可满足使用强度要求，加工成本远低于传统金属工装，适合小批量试制、维修类作业场景的快速工装制备。从安装边界来看，夹具整体为方形框架结构，底部为平面基准，可直接固定在台钻工作台面或者小型铣床工作台上，无需额外定制连接法兰，压紧螺杆的调节行程覆盖常见小尺寸零件的装夹范围，导向块的移动行程覆盖框架内部的整个加工区域，可满足单零件多孔位加工的位置调整需求，

　　无需反复拆装工件即可完成不同位置的钻孔作业。实际使用过程中，先根据待加工零件的外形调整四周压紧螺杆的伸出长度，将零件固定在框架中心基准位置，随后移动滑轨上的导向块，对齐待钻孔位的中心标记，锁紧导向块固定结构后即可启动钻孔设备，钻头沿导向孔进给完成钻孔，单孔加工完成后只需松开导向块锁紧结构，移动至下一个孔位即可继续作业，整个过程无需重新校准工件装夹位置，大幅提升小零件多孔加工的效率与孔位一致性。针对不同直径的钻孔需求，还可快速更换对应导向孔径的导向块，无需更换整个夹具主体，进一步拓展了工装的适配范围，在手工钻孔、小型台钻加工场景下，能有效降低操作人员的技能要求，即使是新手也能加工出垂直度符合要求的精密小孔。
