镂空多层行星齿轮传动机构

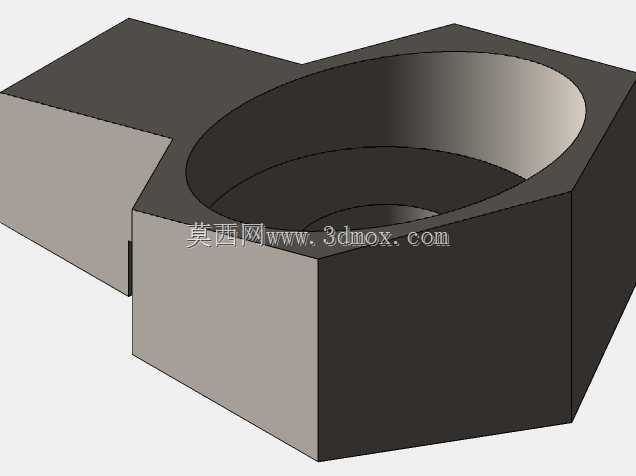

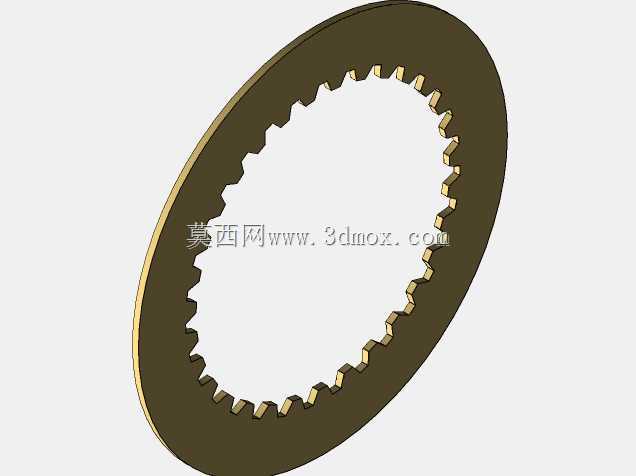

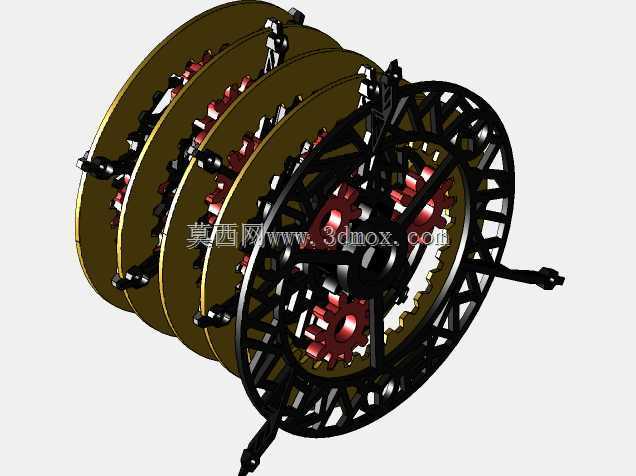

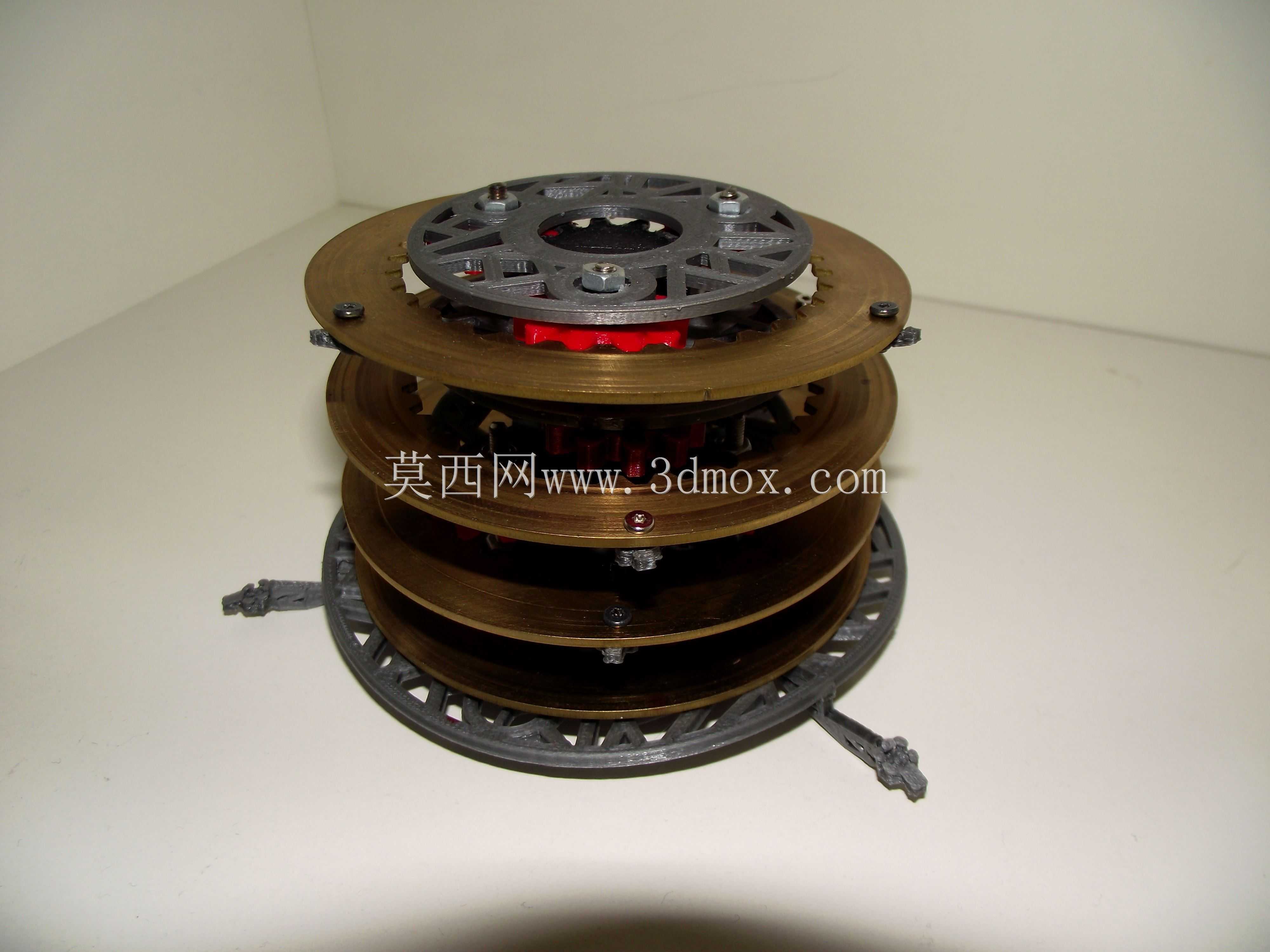

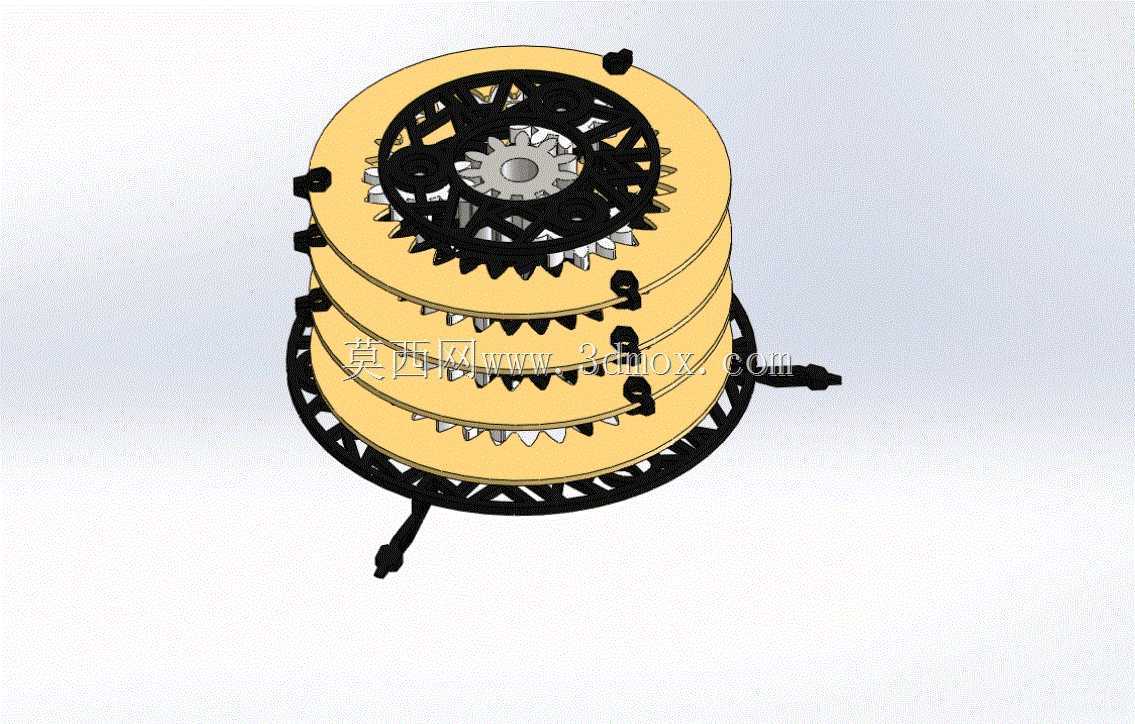

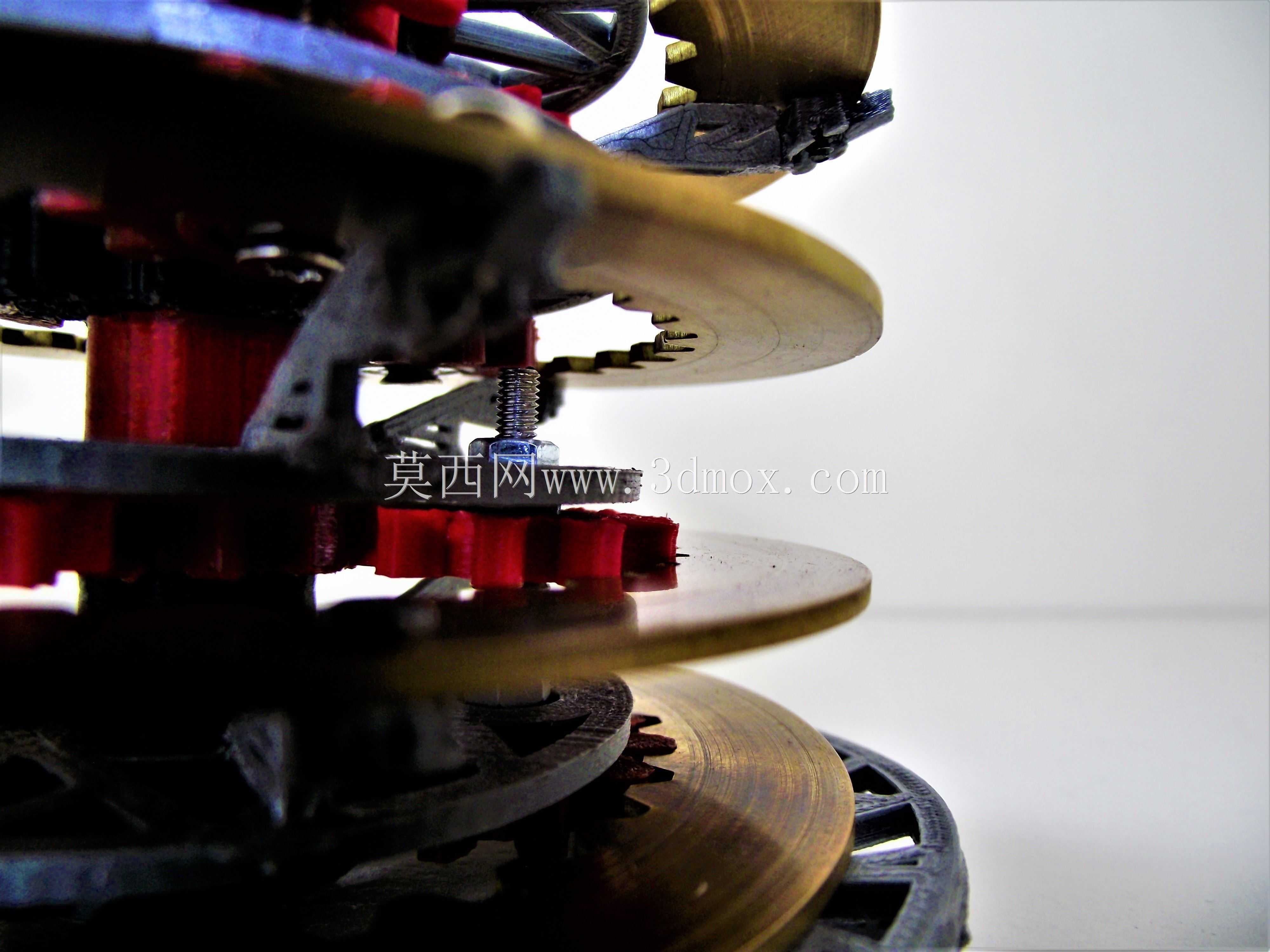

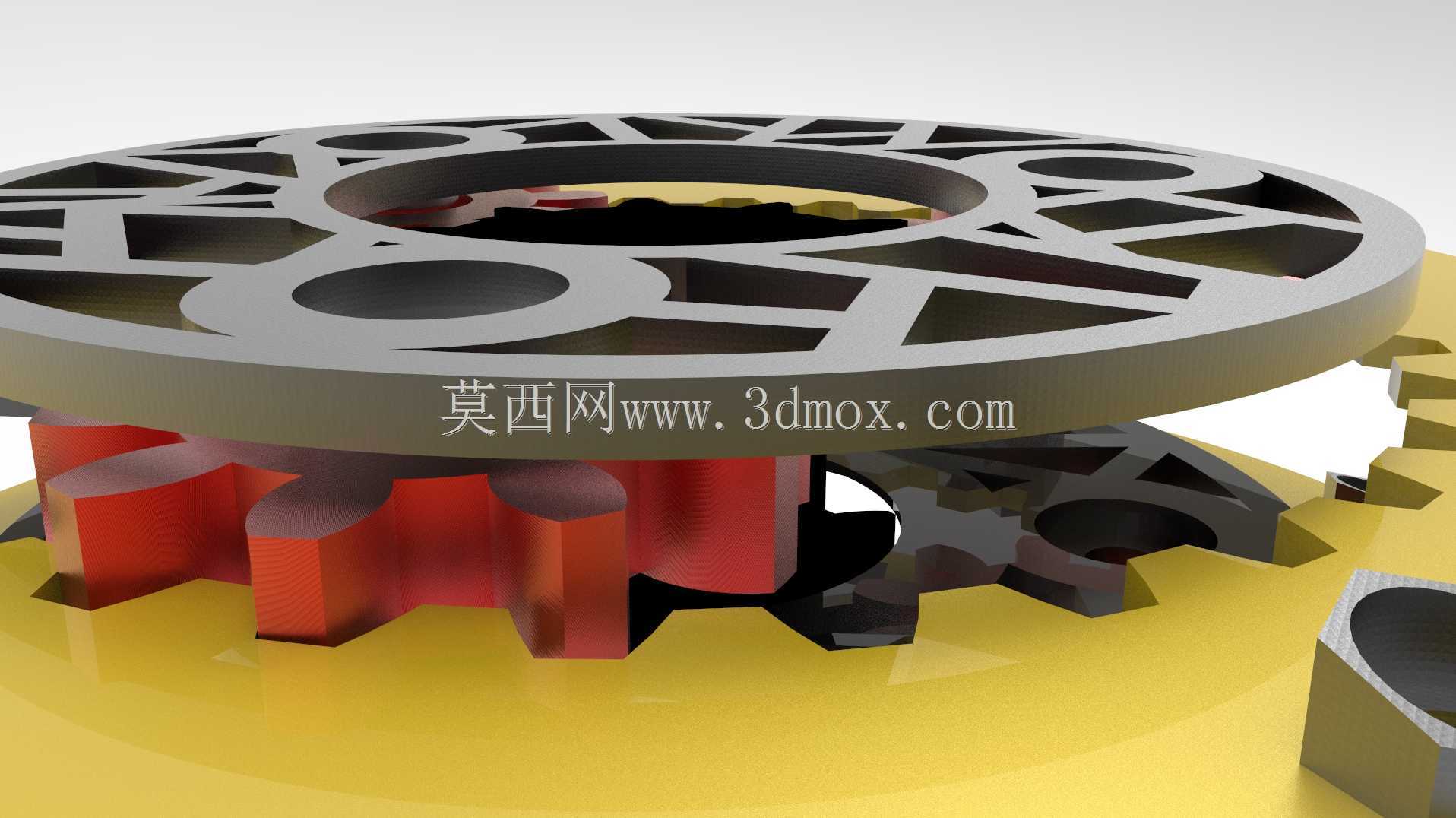

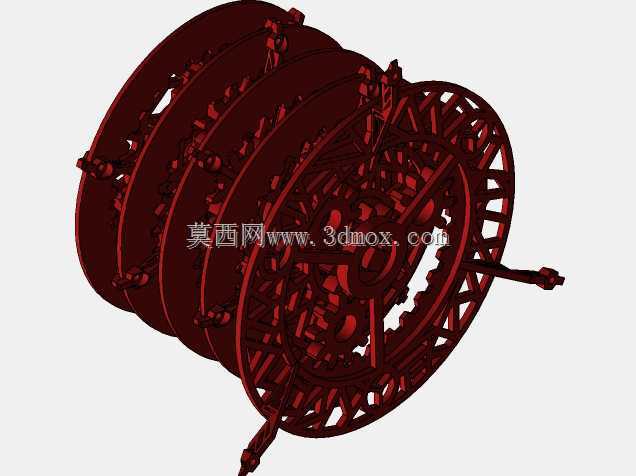

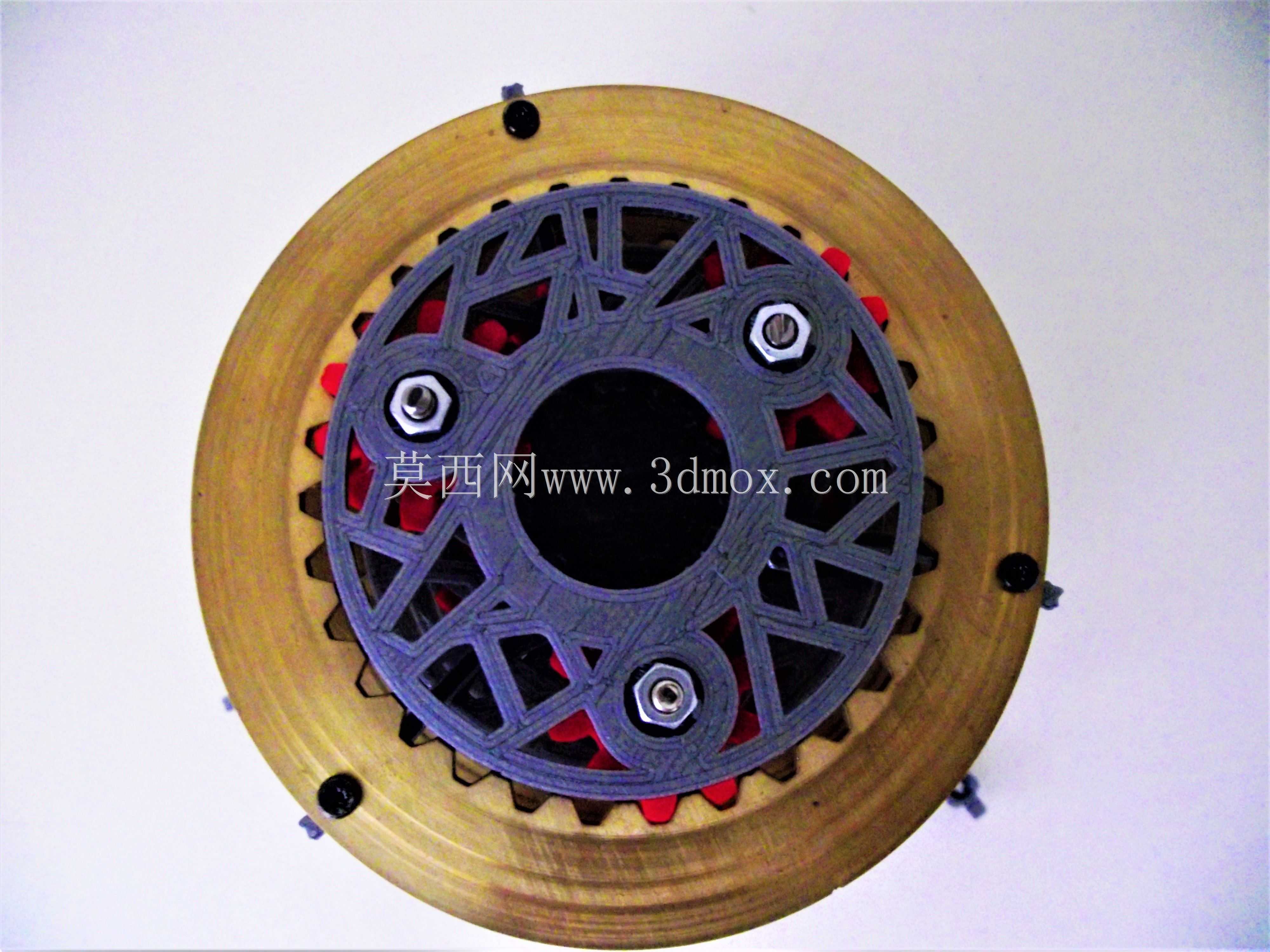

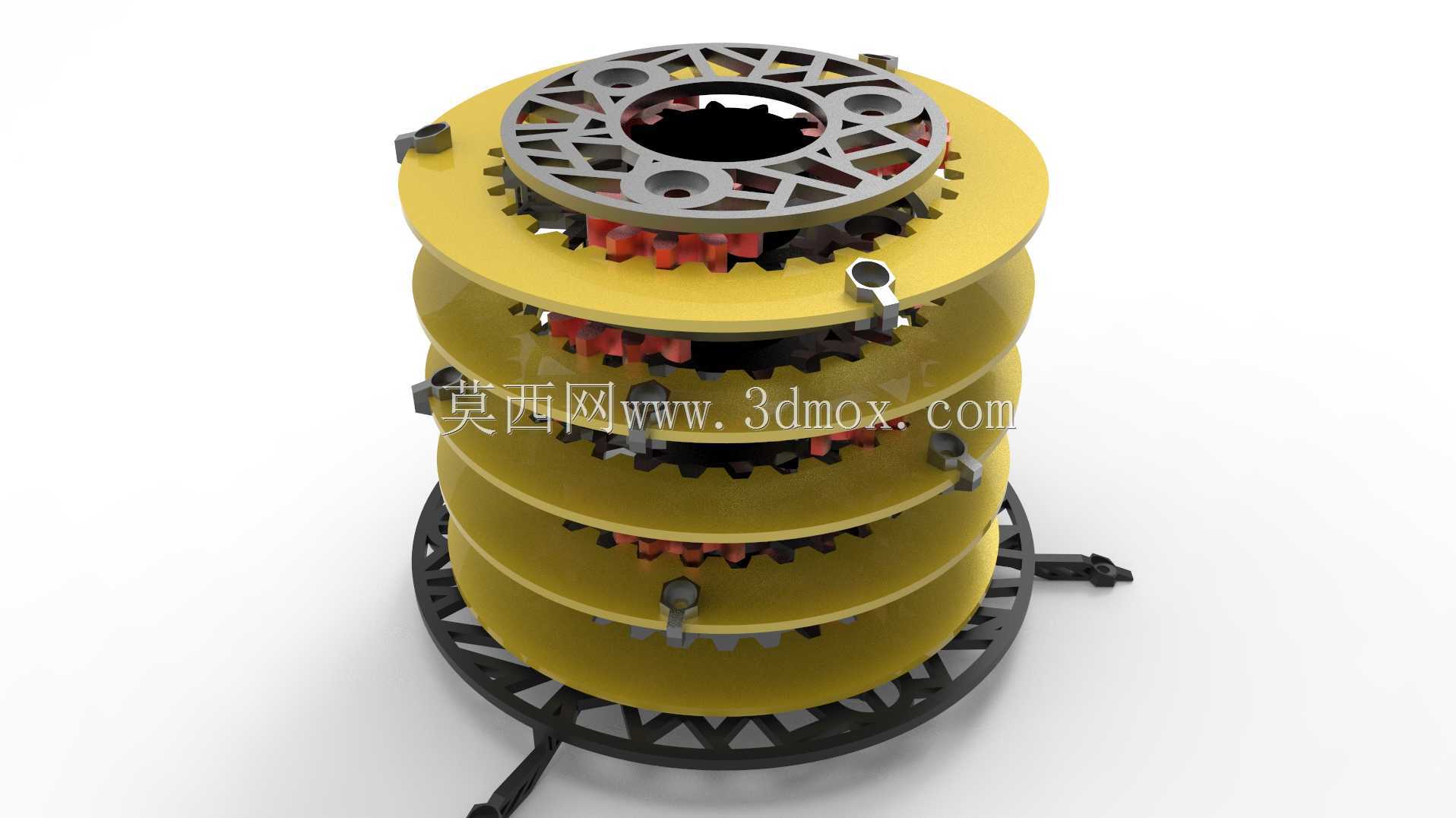

该行星齿轮传动结构采用多层同轴叠装布局，外侧轮架做大面积镂空辐条式设计，在保证轮系支撑刚性的前提下大幅削减整体自重，同时可直观呈现内部行星轮与中心轮的啮合状态，兼顾传动功能与机械展示效果。整套机构以中心太阳轮为动力输入核心，周向均布的行星轮同时与太阳轮、内侧固定齿圈啮合，动力经行星架向外输出，可在紧凑的径向空间内实现较大减速比，传动过程中多齿同时啮合的特性也让载荷分布更均匀，运行平稳性优于普通定轴齿轮组。从实际安装边界来看，整体为同轴圆盘式结构，轴向由三层环形支撑板串联定位，每层板上预留对应轴孔与安装位，行星轮轴、支撑立柱均沿圆周方向规整排布，外接输入轴可从前端镂空轮架中心接入，输出端可对接后端行星架连接位，安装时只需保证各层支撑板的同轴度，控制齿轮啮合侧隙在合理区间，即可避免卡滞与异常磨损。设计过程中优先复用了旧电机拆解得到的外部齿轮，在确定齿圈、太阳轮与行星轮的模数、齿数匹配关系后，对轮架与支撑板做了适配性重构，镂空辐条的走向经过受力校核，既避开齿轮运动干涉区域，也保证支撑臂的抗弯强度。这类结构可用于桌面机械演示装置、创意工业风装饰摆件，也可作为小功率低速传动场景的减速单元，部分受力较小的构件可采用3D打印制作，若需传递更大扭矩、提升长期运行耐磨性，轮架与齿轮件改用激光切割金属板材加工会更适配，装配时需配套对应规格的轴承、紧固件来约束各转轴的径向窜动，保证轮系啮合精度。
