Eastpak背包替换式塑料卡扣结构设计

　　日常通勤与户外出行场景中，双肩包的织带卡扣属于高频受力损耗件，尤其是Eastpak这类常用通勤背包的侧压卡扣，长期反复开合、织带拉扯、意外磕碰后很容易出现插销断裂、卡槽磨损松脱的问题，直接影响背包的束紧固定功能，单独采购原厂替换件往往周期长、适配型号难匹配，不少使用者会选择自行测绘建模制作替换件。这款卡扣的结构设计完全匹配原装备件的安装尺寸，整体采用一体化注塑成型的结构逻辑，没有额外的装配零件，靠自身的弹性形变实现开合锁止。

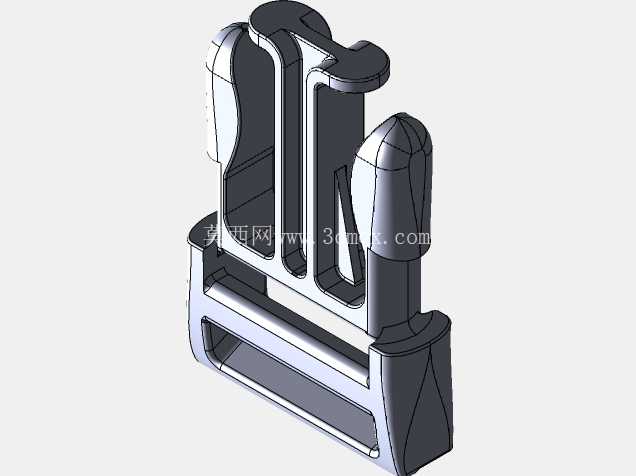

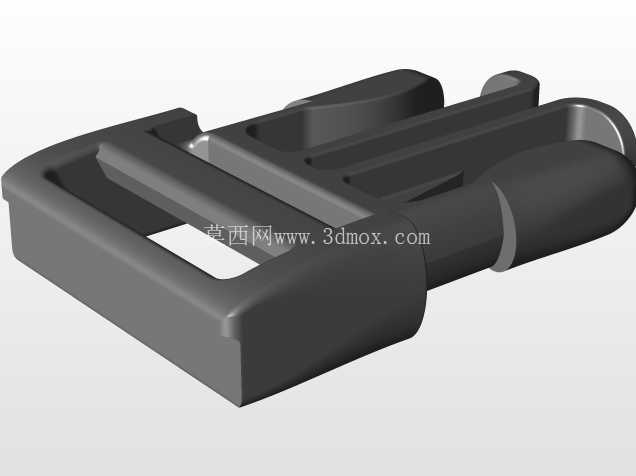

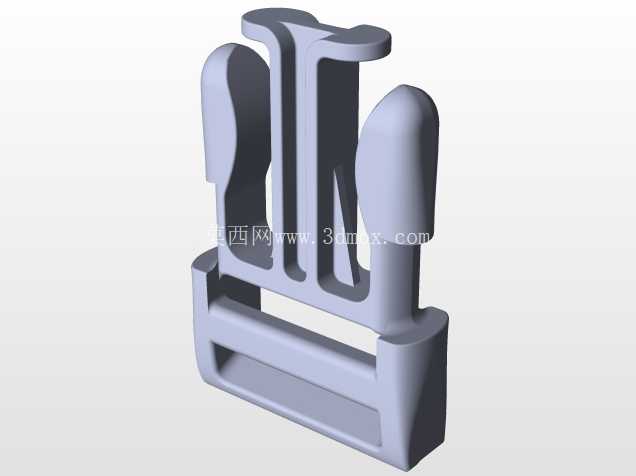

　　从结构细节来看，卡扣主体分为织带固定槽与插合锁止两个功能区域，织带固定槽做了上下贯通的矩形通槽设计，槽体边缘做了R1.2的圆角过渡，避免织带长期摩擦出现起毛断裂，槽内设置了两道横向的防滑凸筋，织带穿入后反向折回即可牢牢固定，不会在负重状态下出现织带滑移松脱的问题。插合端采用了子弹头式的导向结构，端部做了大圆弧导角，对准母扣插槽时可以顺畅滑入，不需要刻意对齐就能完成插合，插合到位后侧边的弹性卡爪会自动卡入母扣的限位槽，实现轴向锁止，需要解锁时按压卡爪外露的按压面即可拔出，按压力度控制在15N左右，既不会因为日常晃动意外脱开，也不会出现按压过硬难以解锁的问题。

　　设计过程中首先对损坏的原厂卡扣做了全尺寸测绘，重点校准了插合端的配合公差，插销与母扣插槽的单边间隙控制在0.15mm，既保证插拔顺畅，又不会出现配合松旷的旷量，弹性卡爪的壁厚设置为1.8mm，采用PLA材料打印时可以获得合适的弹性形变区间，反复开合500次以上也不会出现疲劳断裂。安装边界方面，卡扣整体的安装厚度控制在12mm以内，织带槽适配25mm宽度的标准背包织带，安装后突出背包表面的高度不超过18mm，不会在背负时出现硌腰的问题，整体外形做了全圆角过渡，没有尖锐棱角，不会勾刮衣物或者背包面料。

　　从实际使用场景出发，这款卡扣除了用于背包织带束紧，也可以适配同规格织带的腰包、战术背心、户外装备捆绑带等场景，结构强度可以满足日常10kg以内的负重需求，3D打印制作时不需要添加支撑，摆放角度合适的情况下可以直接打印成型，打印完成后只需要简单去除毛边即可直接装配使用，不需要额外的后处理工序。结构设计上特意在卡扣的受力薄弱位置做了加厚处理，插销根部与主体连接的位置做了三角加强筋，避免负重时插销从根部断裂，卡爪的根部做了应力释放槽，反复按压时不会因为应力集中出现断裂问题，整体的壁厚均匀控制在2mm左右，注塑生产时不会出现缩痕、缺胶的问题，3D打印时也不会出现翘曲变形的情况。
