多层堆叠式轴流散热风叶组件结构

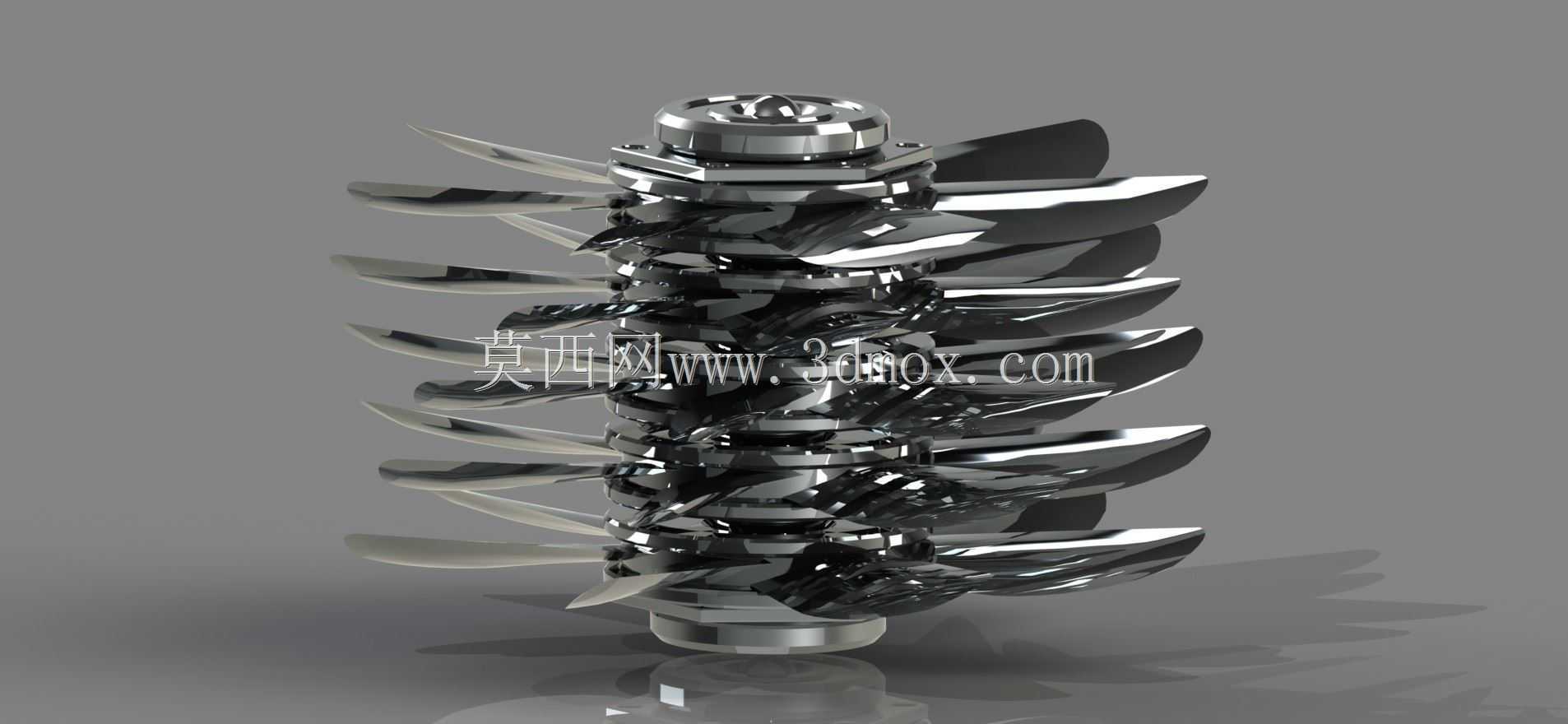

该风叶组件采用多层同轴堆叠布置，核心目标是在有限轴向空间内提升风压与气流连续性，常见于服务器机柜、工控机箱、电机尾部风冷以及小型动力舱散热回路。单层叶片若要获得较高压头，往往需要提高转速或增大直径，但这会带来噪声、振动和安装空间上的限制；将多组叶栅沿轴向串联后，可在相同外径约束下逐级对气流做功，使出口气流更稳定，也便于在紧凑设备内部形成定向风道。

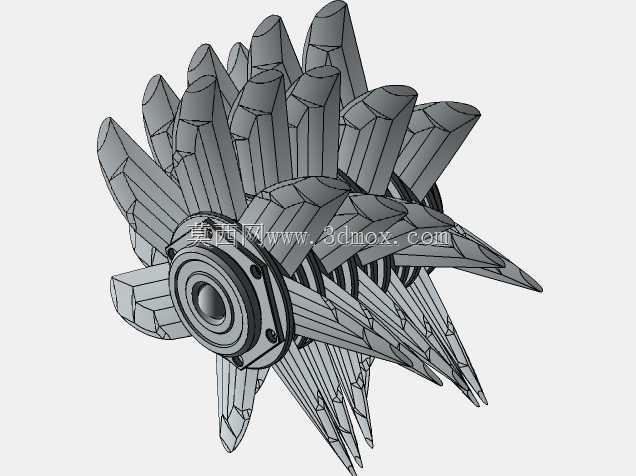

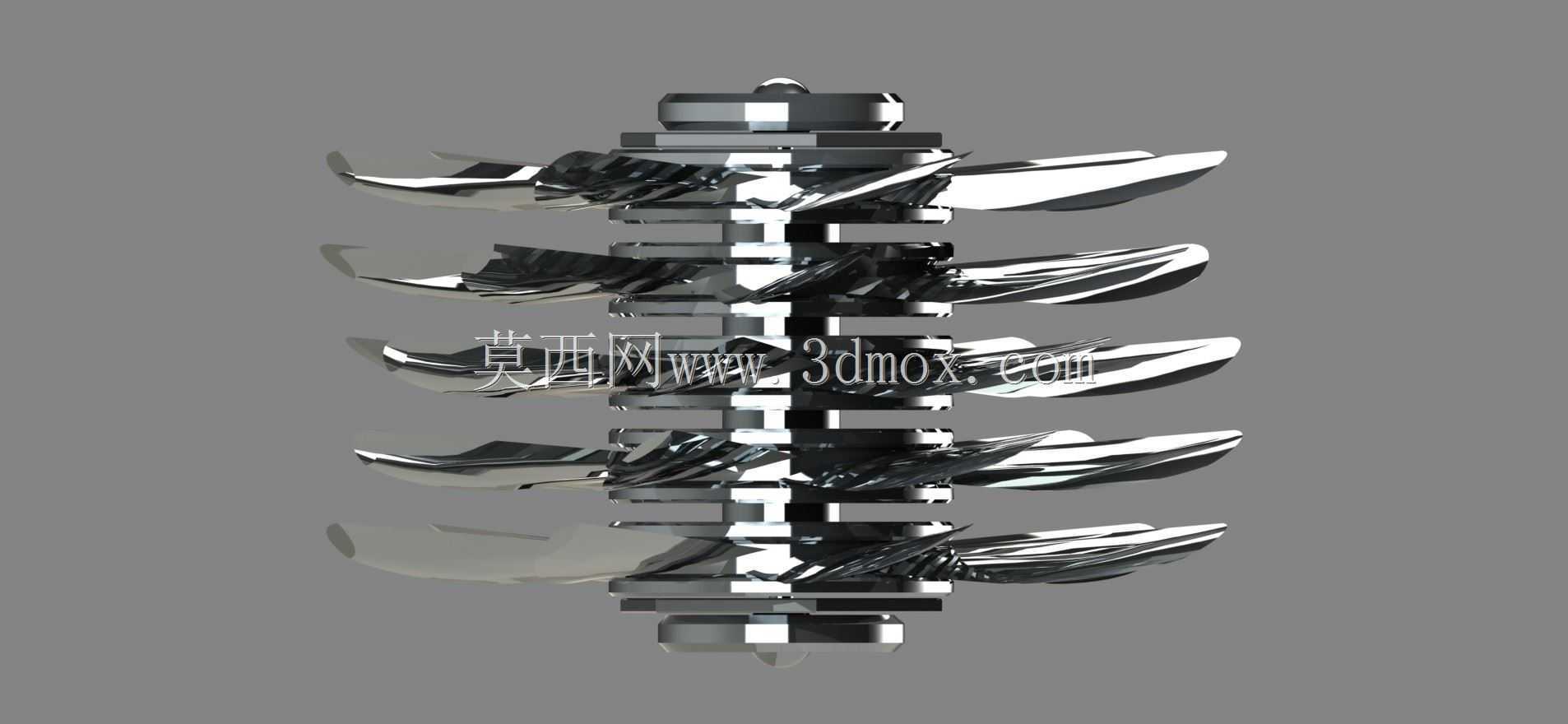

从结构上看，组件中心为贯通式轮毂，各层叶片通过轮毂定位并保持固定相位关系。叶片翼型沿径向存在明显扭转，根部安装角较大，用于保证靠近轮毂处的低速气流获得足够推力；叶尖安装角较小，可降低叶尖泄漏和气动损失。每层叶片数量较多，有利于在相同转速下提高气流脉动频率，使风感更连续，同时降低单叶载荷。相邻叶层之间保留一定轴向间隙，该间隙并非随意取值，过小会导致层间干涉和气流堵塞，过大则会削弱串联增压效果并增加整体长度。

设计时需要先确定安装边界，再反推叶形参数。外径受设备内部风道或防护网孔限制，轮毂直径则需兼顾轴孔、键槽或卡扣连接强度。若用于计算机散热，轮毂内部通常还要容纳电机定子、轴承和扣具结构，因此叶片根部必须为磁环、绕组和轴承室留出空间。若用于工业设备风冷，中心轴孔还需与电机轴径、锁紧螺母及防松结构匹配。轴向总高度直接决定能否装入既有机箱，多层结构虽然提高了气动性能，但也对轴承跨距和转子动平衡提出更高要求。

建模过程中，叶片曲面不能只按外观拉伸处理。合理的做法是先建立不同半径处的翼型截面，依据气流入口角、出口角和安装角逐段构造叶型，再通过曲面放样形成连续叶片。叶根与轮毂交接处应设置圆角过渡，避免应力集中；叶尖处则需控制与外罩或风圈的径向间隙，间隙过大将产生回流，过小则可能在热胀或振动时发生擦碰。多层叶片装配时，应保证同轴度和层间定位面平整，任何周向错位都会改变气动耦合关系，进而影响噪声曲线和风量分布。

实际选型时，不能只看叶片数量。该类组件更适合风阻较大、需要克服滤网、散热鳍片或狭长通道的场景。若设备内部流道开阔，单层大直径风叶可能效率更高；若空间狭窄且要求较高静压，多层堆叠结构则更有优势。连接方式上，塑料件可采用卡扣、热熔或超声波焊接，金属件则需考虑铆接、螺钉紧固或整体加工后的动平衡校正。无论哪种方案，最终都要围绕安装尺寸、轴系强度、气动效率和维护便利性进行平衡，而不是单纯追求造型复杂。
