齿轮造型纪念奖杯摆件结构设计

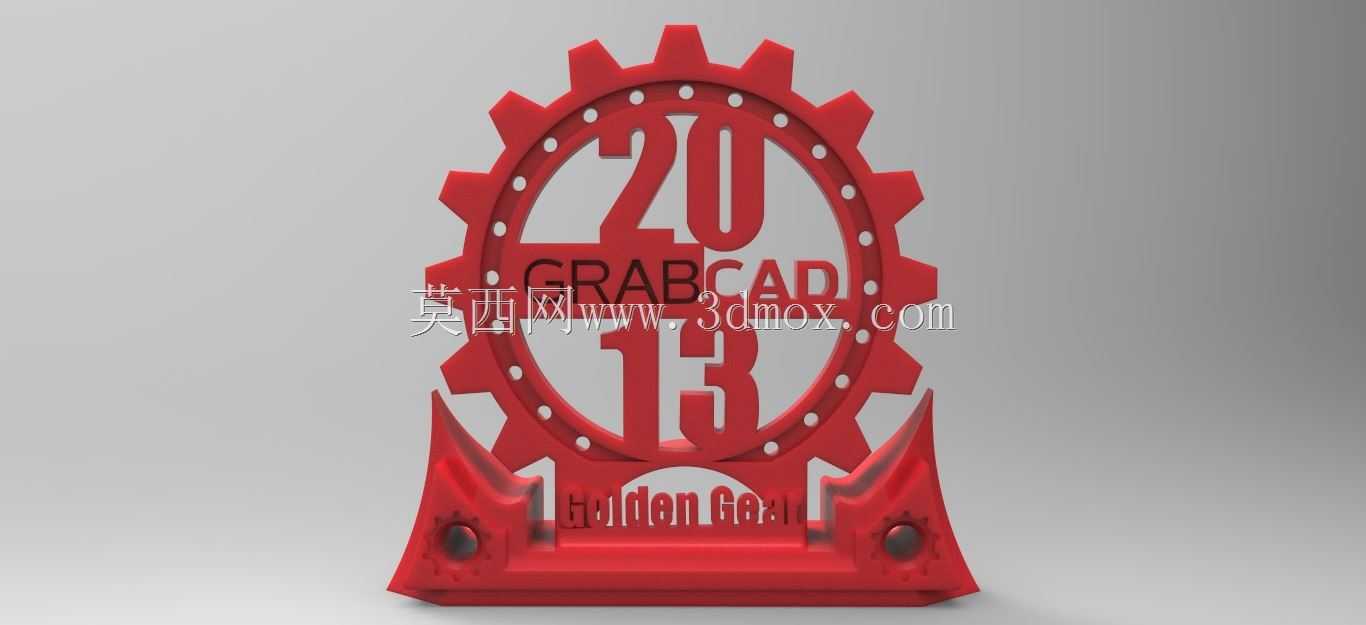

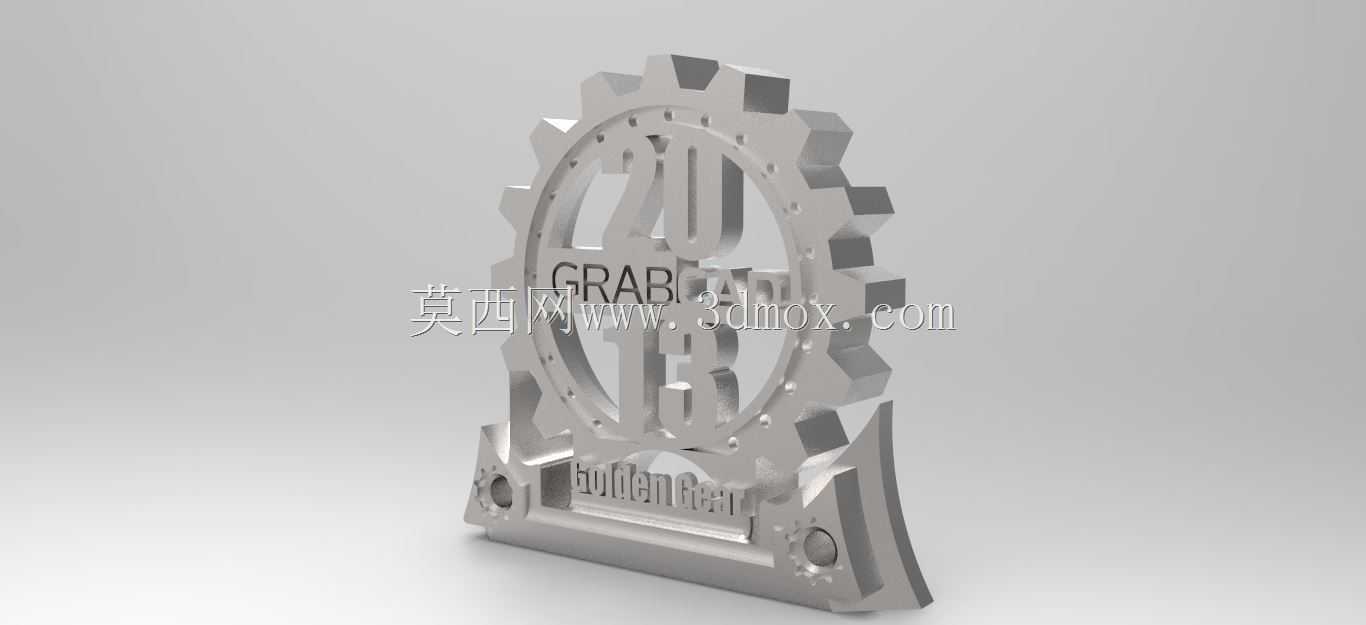

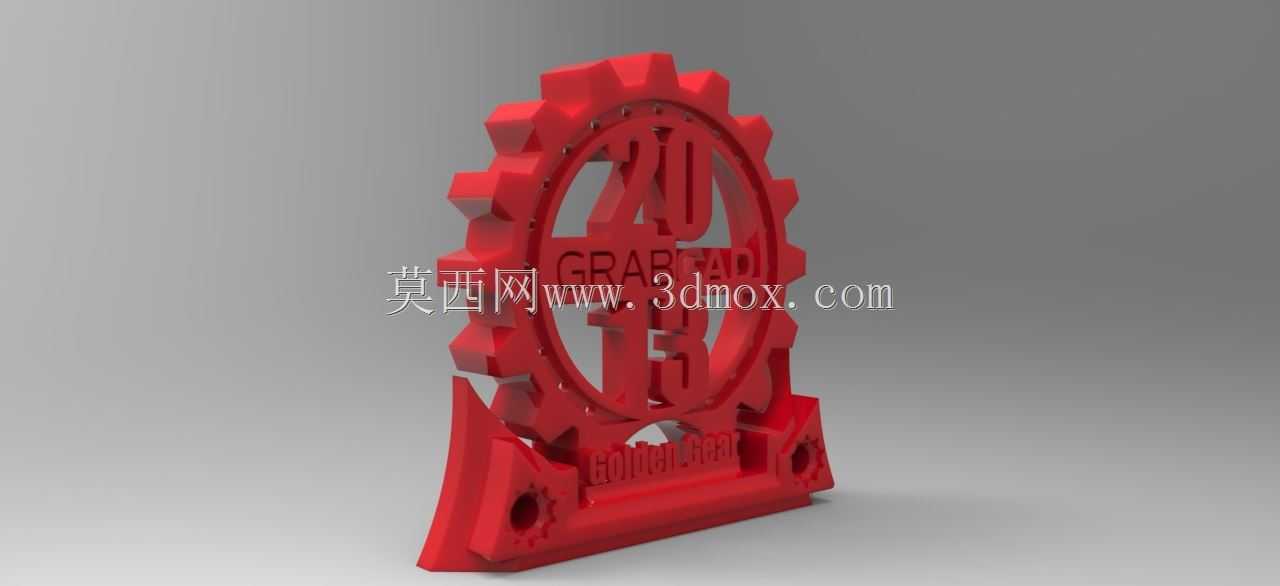

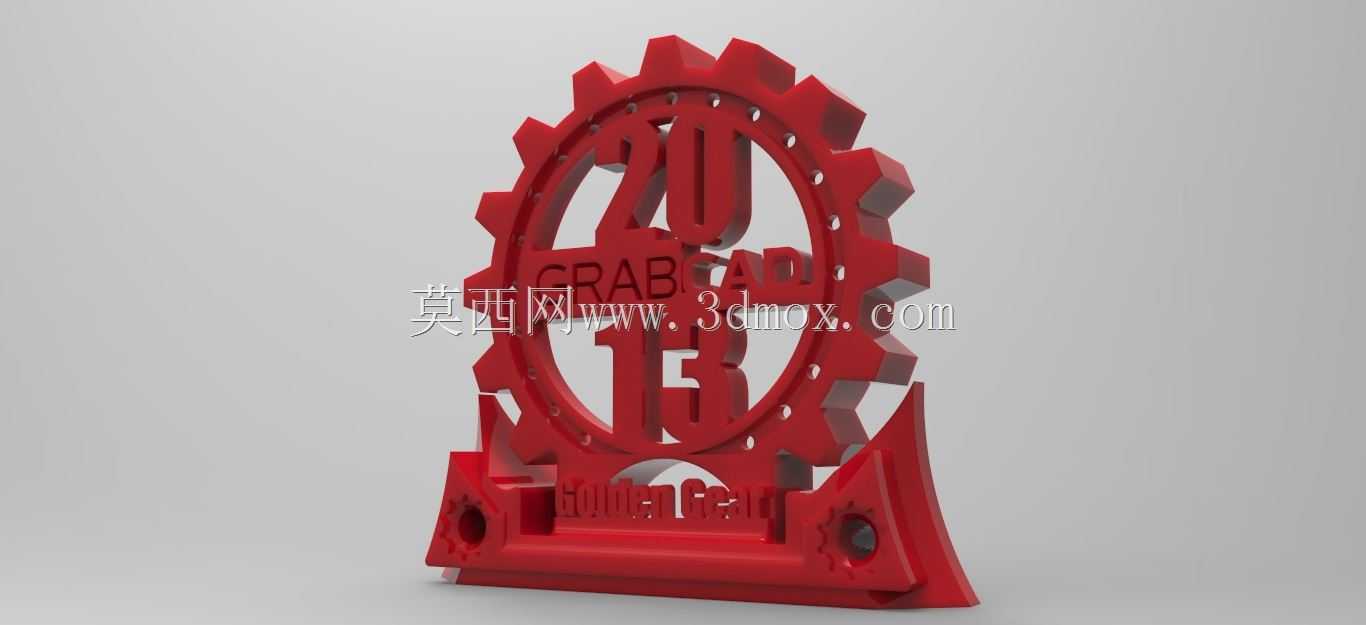

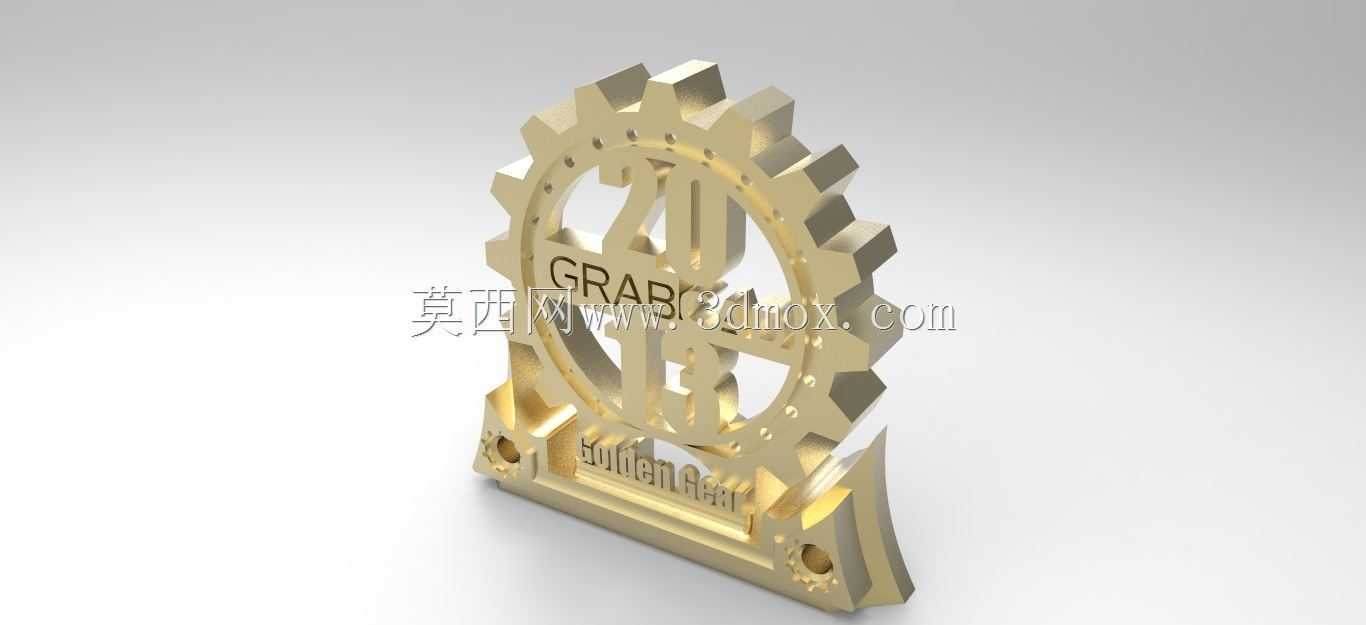

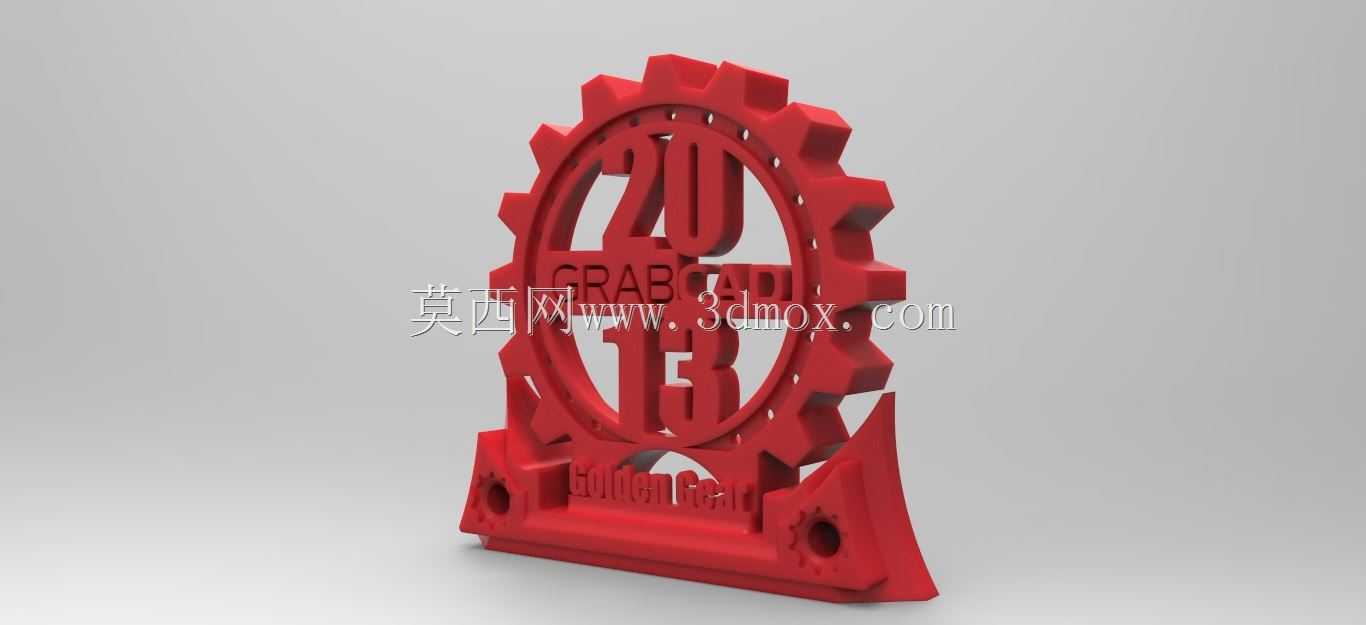

该作品以齿轮轮廓作为主体识别符号，将机械行业常见的传动元素转化为纪念奖杯的视觉核心。上部采用完整外齿轮圈，齿形沿圆周均匀分布，既保留齿轮的工程特征，也形成稳定、庄重的外轮廓。齿轮圈内环布置一圈小孔，可用于视觉减重、光影分隔或后期装饰镶嵌，使大面积实体区域不显沉闷。中心区域通过数字与文字浮雕形成主题层次，文字笔画与背景之间保留明确高差，便于在3D打印、铣削或铸造后直接识别。底座采用两侧上扬的托举形态，与齿轮圈下部形成包络关系，使主体在视觉上被稳定承托，同时避免整块平板底座带来的笨重感。底座正面设置横向铭牌区，可承载活动名称、机构标识或纪念语句；两侧圆形凹位既可作为装饰点，也可在实物制作时嵌入橡胶垫、磁块或金属铭牌。从结构角度看，奖杯属于静置展示件，不承受持续传动载荷，因此齿部主要承担造型与象征功能，不必按动力齿轮进行强度校核；但齿根、文字笔画和底座连接处仍需控制圆角与壁厚，避免尖角造成应力集中或打印缺陷。整体采用单色材料呈现时，立体感主要依赖轮廓高差、侧面阴影和表面粗糙度差异，因此建模时应统一拔模方向，减少深窄槽和封闭空腔，方便后续通过FDM、光固化或数控加工完成制作。若采用塑料打印，主体壁厚应保持均匀，薄肋与厚壁交接处逐步过渡，以降低翘曲和缩痕风险；若转为金属铸造，则需在背面预留工艺补缩和清砂空间。安装边界方面，作品底部接触面应尽量平整，可在四角设置浅槽或软垫位，防止刮伤桌面；重心应落在底座投影范围内，避免因齿轮上部尺寸较大而前倾。该结构适用于行业赛事纪念、企业荣誉陈列、车间文化展示和机械主题礼品等场景，既可作为独立摆件，也可通过背面螺孔、挂槽扩展为墙面展示件。设计过程中需要重点平衡识别性、可制造性和摆放稳定性：齿轮外径决定视觉冲击力，底座宽度决定抗倾覆能力，浮雕深度决定文字清晰度，而内部中空程度则影响材料消耗与成品重量。对于结构设计从业者而言，这类作品提供了将工程符号转译为产品形态的练习方式，即在不引入运动机构的前提下，通过轮廓、比例、支撑关系和表面高差传达机械感；对于三维建模和制作人员而言，则需要关注薄壁连续性、最小特征尺寸、支撑去除路径以及后处理抛光可达性，从而保证数字模型能够稳定转化为实体展品。
