互锁拼接式双色益智方块摆件

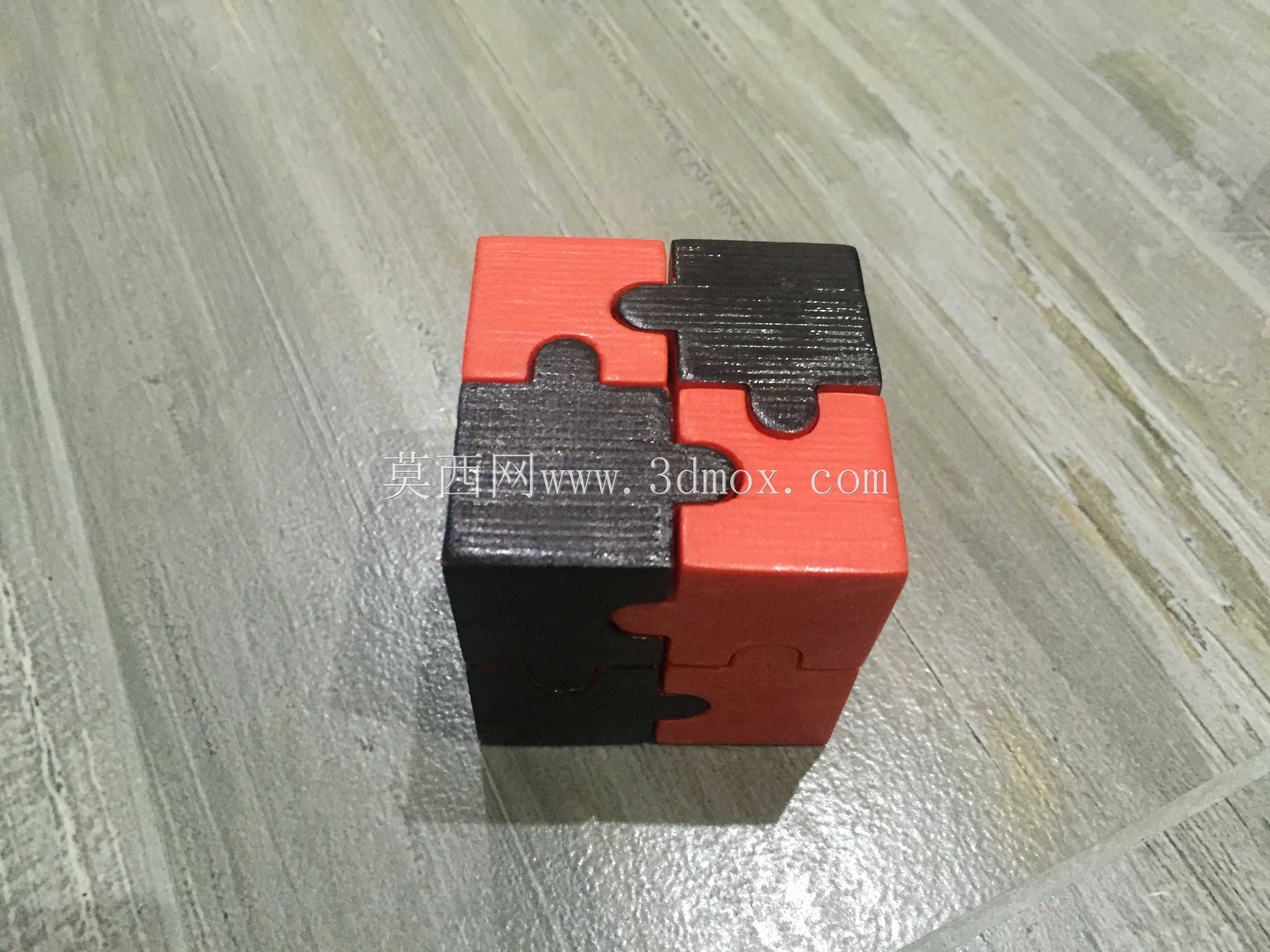

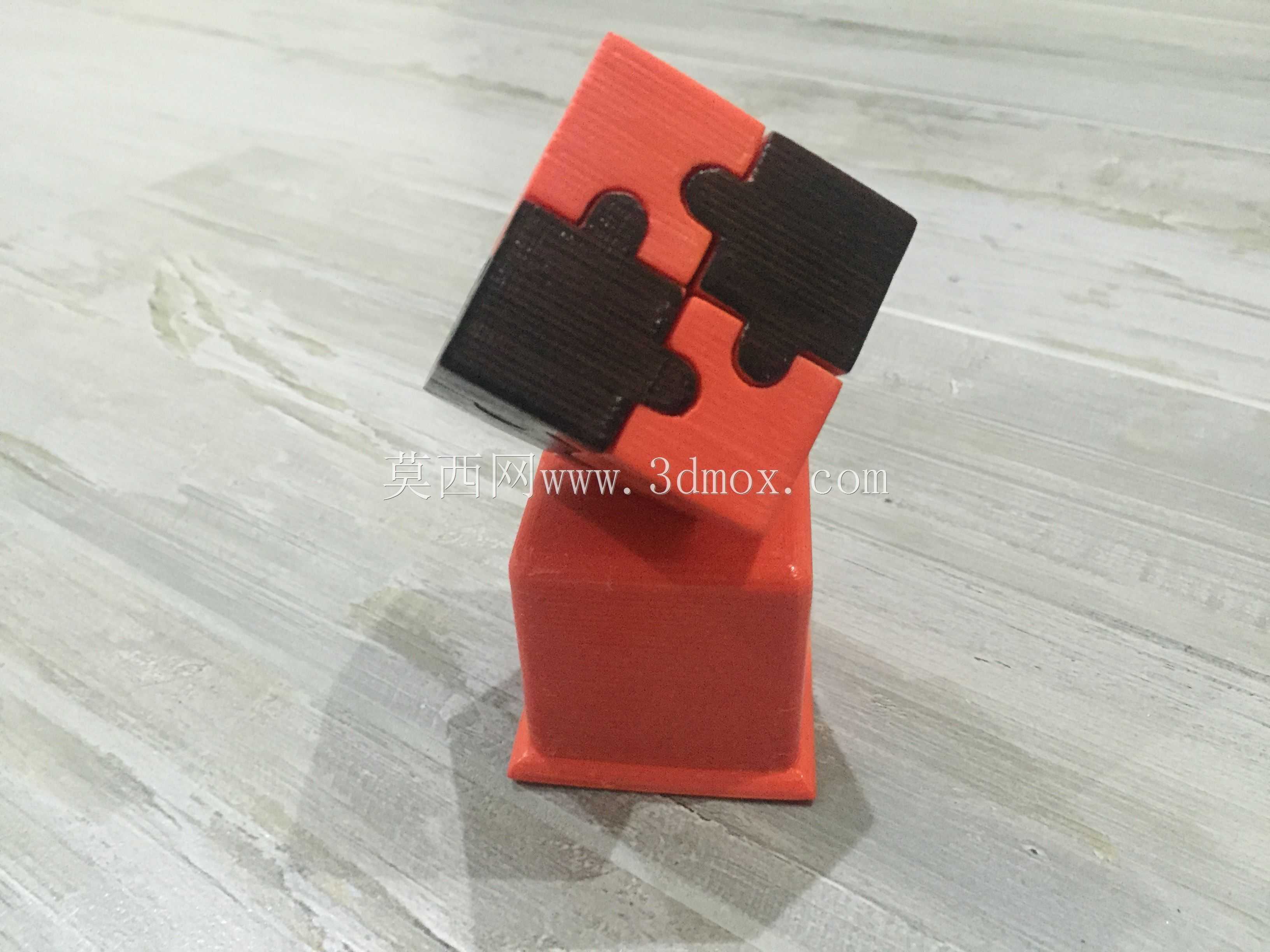

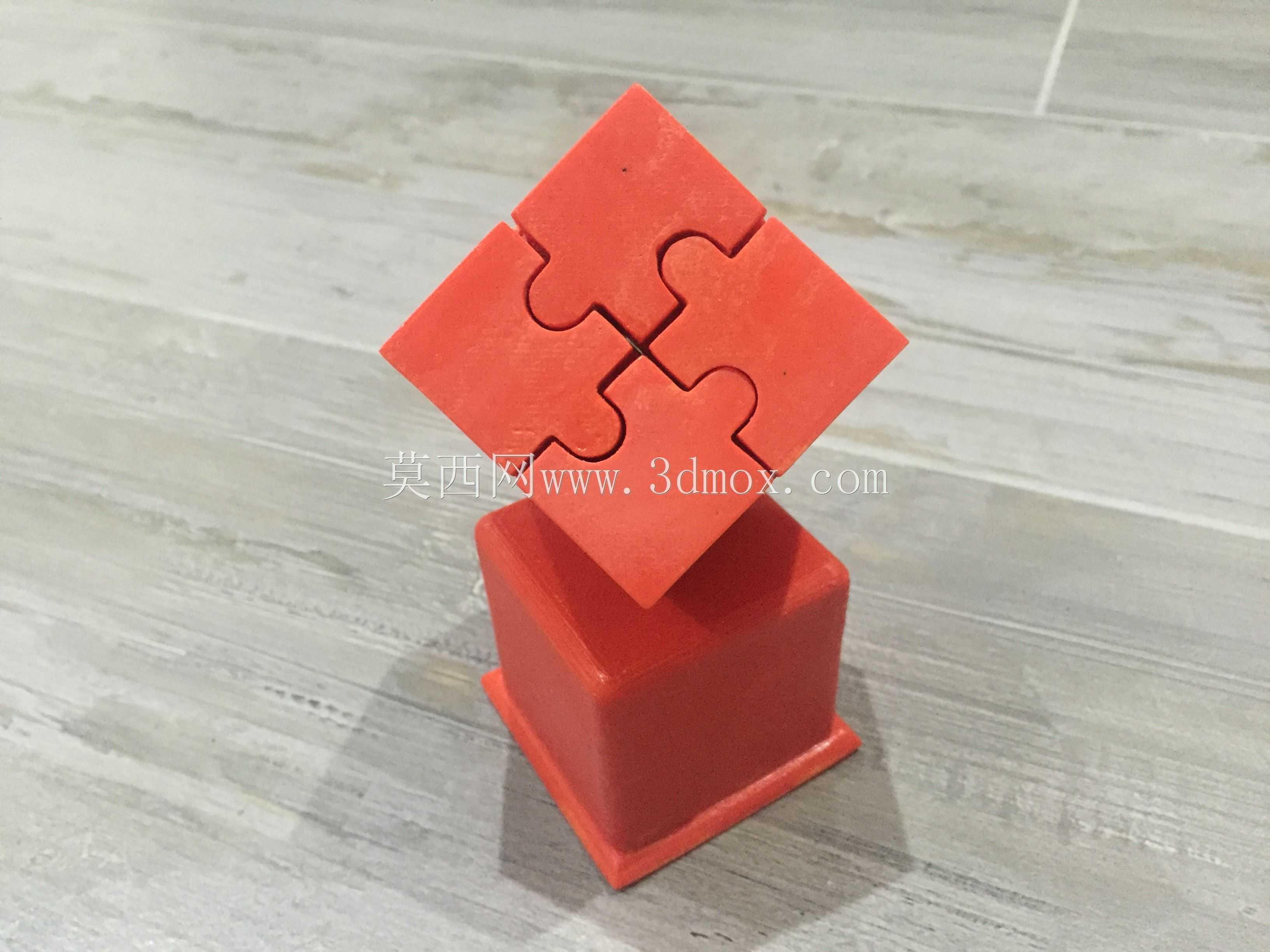

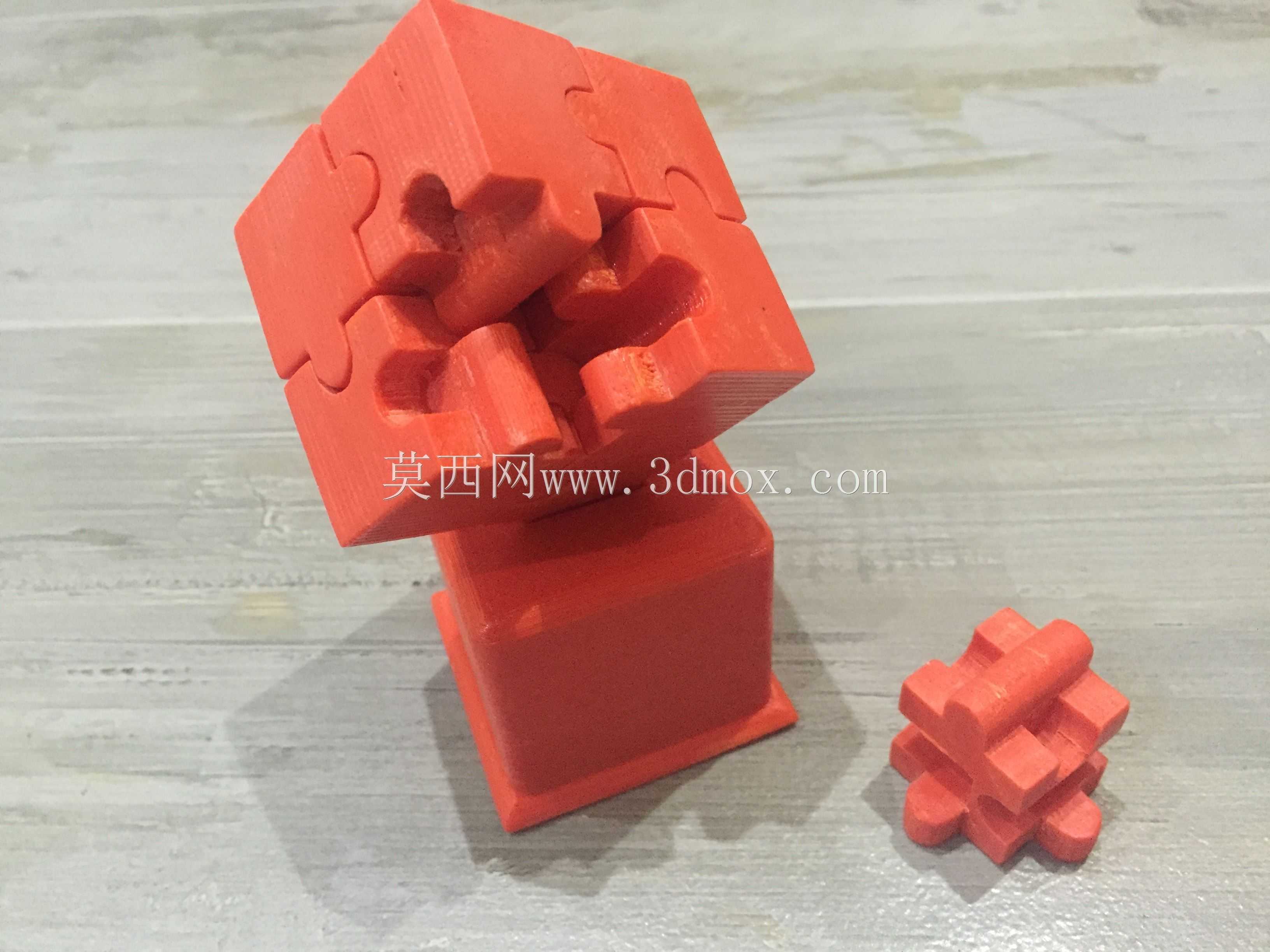

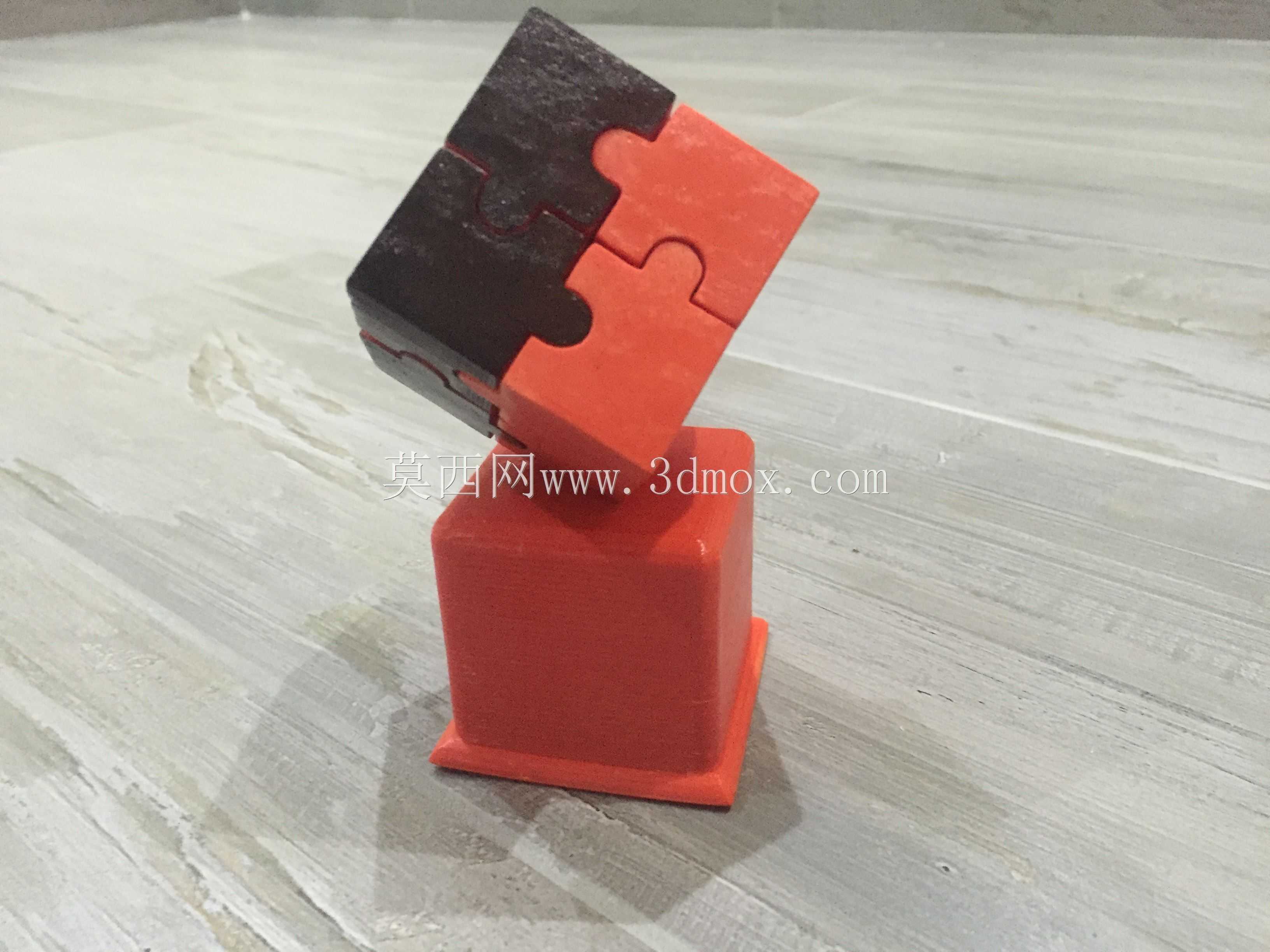

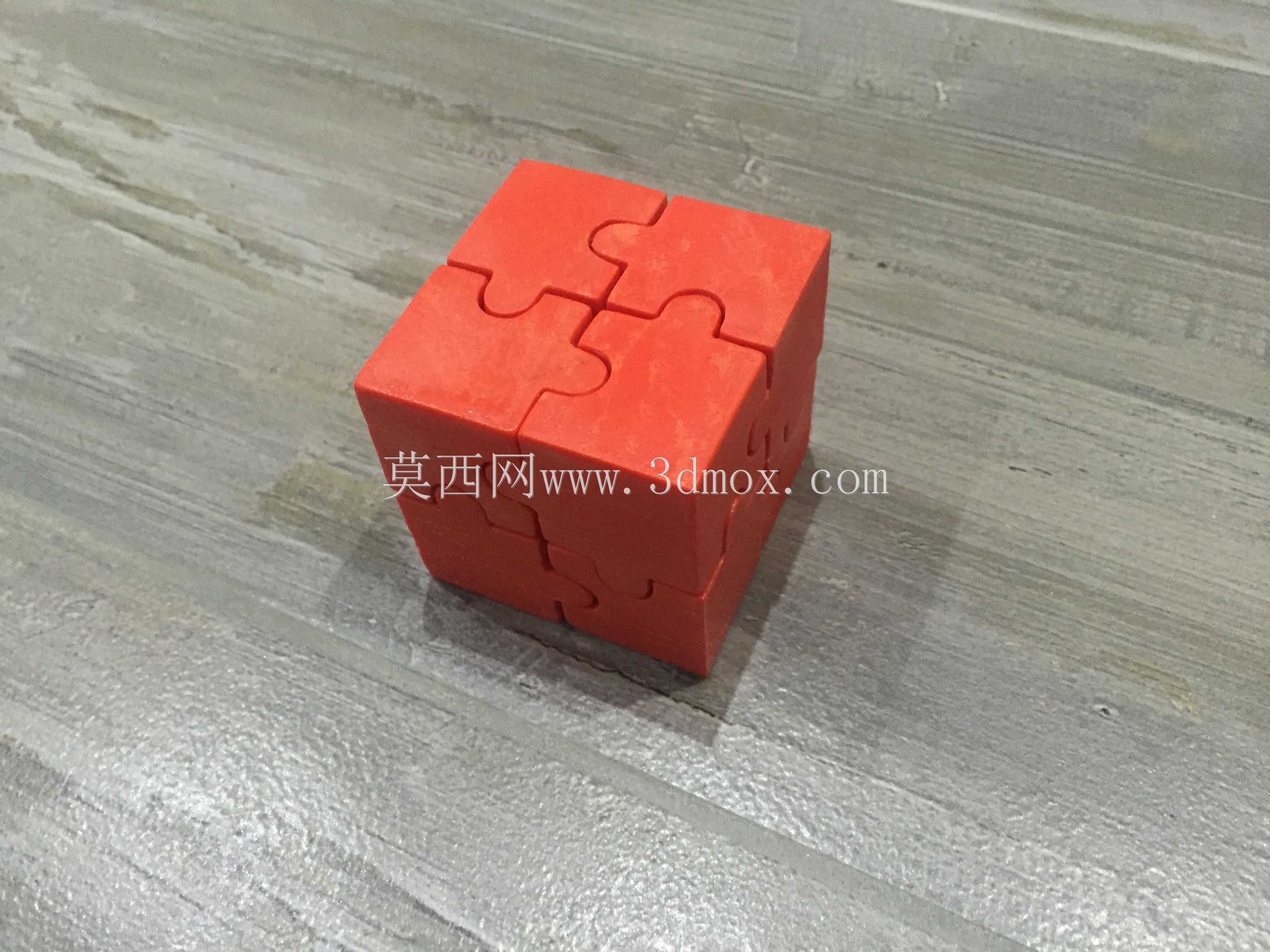

这款互锁拼接方块的结构设计，核心围绕两个带凹凸榫卯特征的半块构件展开，构件边缘的拼图式咬合齿并非装饰造型，每一处齿的拔模斜度、配合间隙都经过反复校核，保证拼接时既能顺畅对位，压合后又不会出现松垮晃动，两个半块拼合后可形成完整的正立方体形态，底部配套的同色系方形底座可承托拼接完成的方块，也可单独作为小型置物垫使用。从实际应用场景来看，这类构件常出现在桌面益智把玩件、文创展示摆件、青少年结构认知教具的开发中，咬合结构的设计逻辑可直接复用在模块化包装内衬、快拆式设备护板、小型拼接式工装夹具的结构验证环节，帮助设计人员快速验证无紧固件互锁结构的配合可靠性。建模过程中优先处理的是咬合齿的对称度约束，两个半块的凹凸特征需完全镜像匹配，齿根位置统一做R0.5的圆角过渡，避免3D打印成型时出现应力集中开裂，同时所有外露棱边都做了0.3mm的小圆角处理，握持把玩时不会刮伤手部。外形边界控制上，拼合完成的立方体边长控制在50mm，底座边长60mm、高度15mm，整体占用桌面空间极小，无需额外安装固定结构，可直接放置在任意平整台面。底座顶面预留了0.2mm深度的定位凹坑，方块放置后不会出现滑移掉落，凹坑与方块底面的间隙控制在0.1mm，既保证取放顺畅，又能限制方块的水平窜动。分件设计上特意将两个拼接块设置为红黑撞色，无需后期上色即可获得清晰的结构区分度，打印时可分别选用两种颜色的耗材一体成型，咬合面的配合间隙设置为0.15mm，适配主流FDM3D打印设备的成型精度，无需二次打磨即可完成拼接。这类互锁结构的设计思路跳出了传统拼图必须“拆解解谜”的固化逻辑，拼合完成后本身就是完整的装饰摆件，结构简单却具备足够的辨识度，放在办公桌面可作为临时的减压把玩件，也可作为结构设计课程中讲解榫卯配合、无紧固件连接的具象案例，让学习者直观理解配合间隙、拔模斜度、对称约束这些抽象的工程参数对实际装配效果的影响。底座的边角同样做了钝化处理，底部可粘贴防滑胶垫，放置在光滑的玻璃或金属台面上也不会出现滑动，整体结构无细小易脱落零件，日常使用无需额外维护。
