大尺寸框架式FDM增材制造设备结构

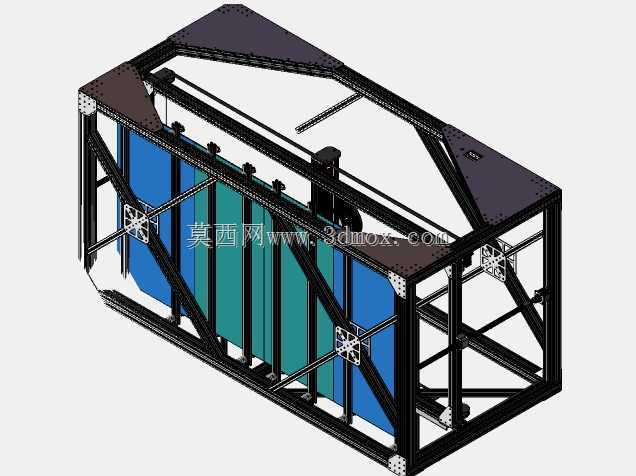

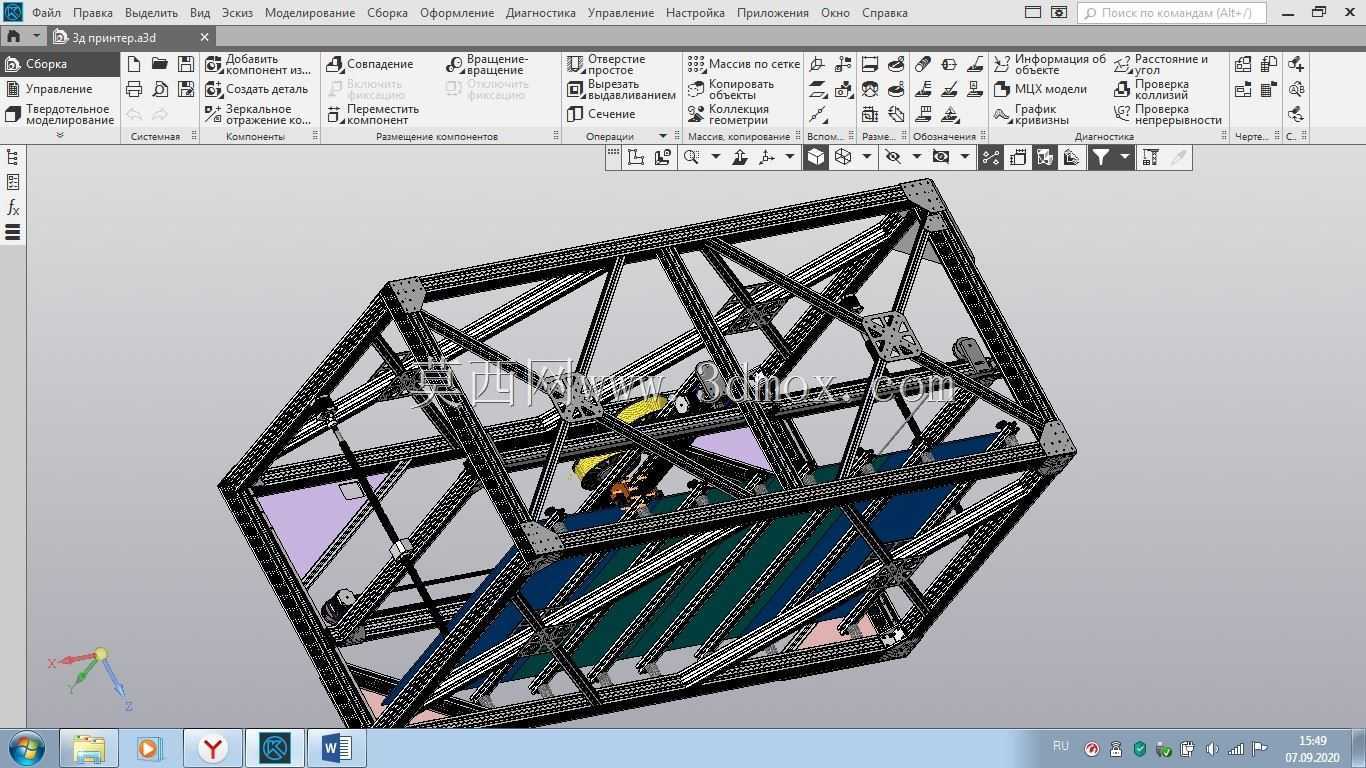

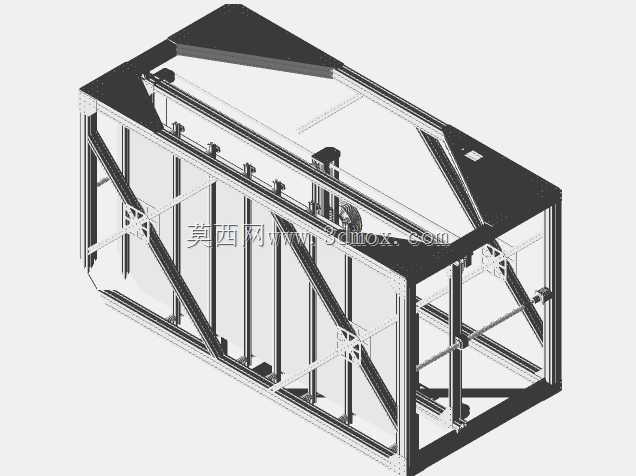

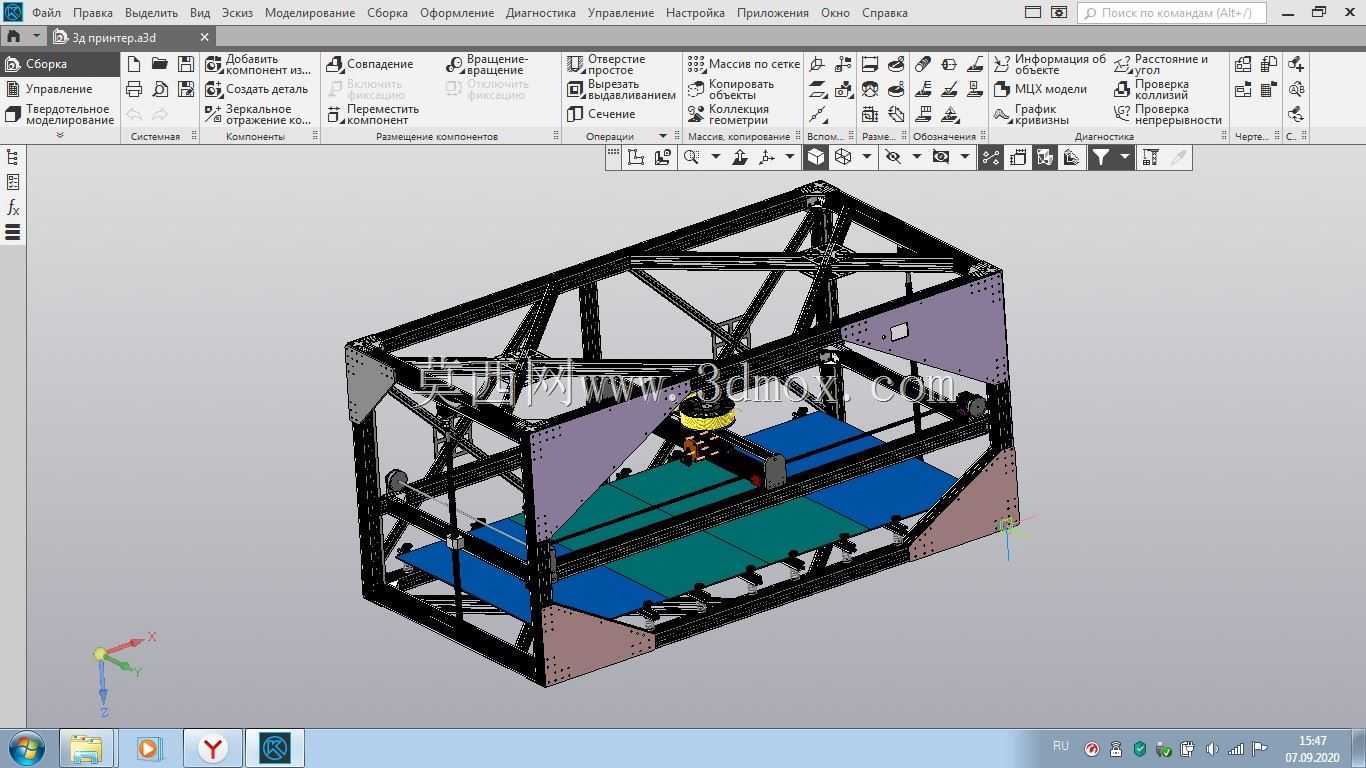

这套大尺寸框架式增材制造设备的结构设计，核心围绕大尺寸工件的一体成型需求展开，区别于桌面级打印设备的小尺寸成型局限，其桁架式主体框架采用标准铝型材拼接搭建，在保证整体结构刚性的同时，也为后期尺寸扩展、部件维护预留了充足的操作空间。从实际应用场景来看，这类设备可覆盖汽车改装部件、船舶内饰件、航空无人机结构件、医疗康复辅具、文创雕塑、家具装饰件等多领域的大尺寸制件快速成型需求，也可完成复合材料成型用模具、小批量定制工装的直接打印，无需拆分拼接即可输出整体制件，避免了拼接带来的强度损失与装配误差。

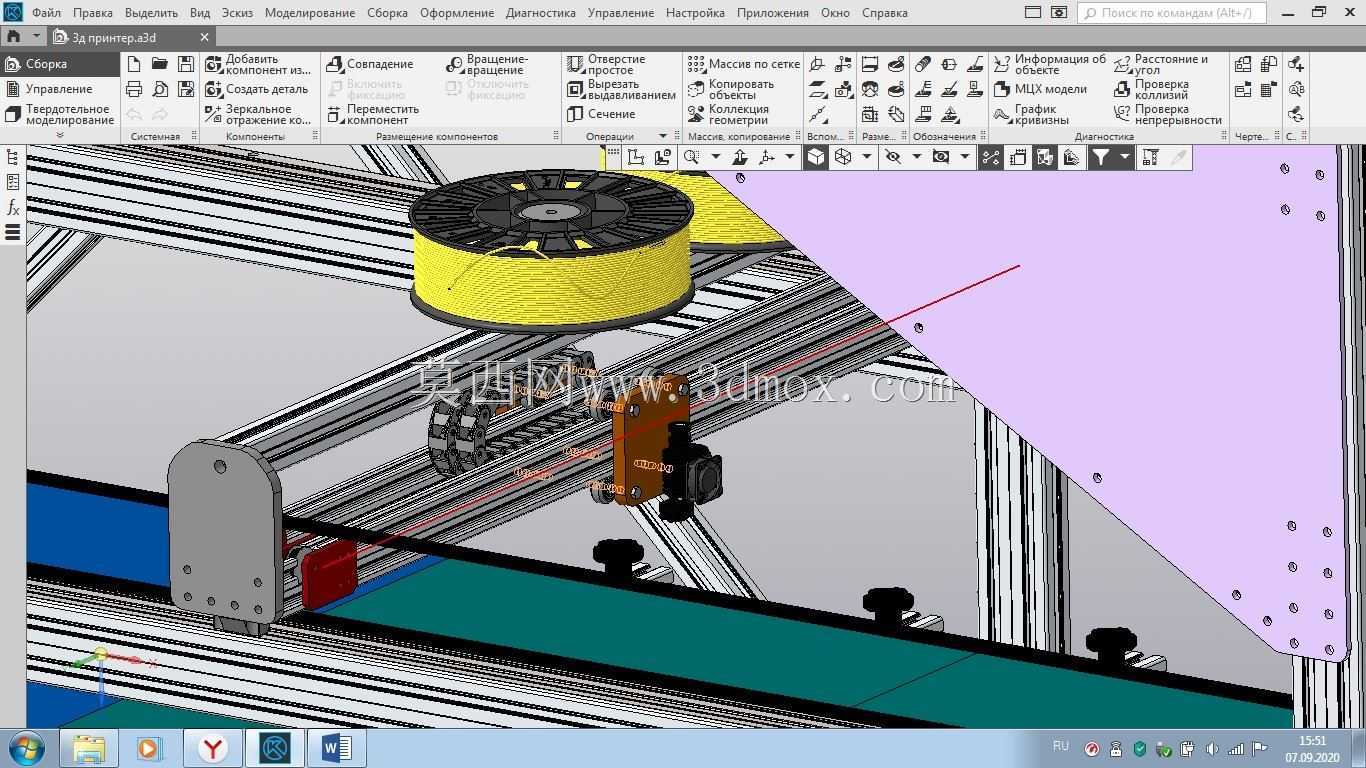

在功能设计层面，该设备采用龙门式运动布局，将打印执行组件搭载在横向移动梁上，配合成型平台的纵向进给完成全幅面的打印作业，框架四周设置的防护挡板既可以阻隔打印过程中产生的细微颗粒物飘散，也能减少环境气流对成型仓内温度场的干扰，保证大尺寸制件打印过程中的温度稳定性。框架顶部预留的型材安装位可拓展加装耗材干燥仓、辅助冷却风道、激光校准模组等附加组件，底部的支撑脚座可调节水平度，抵消安装地面的平面度误差，避免高速运动过程中框架出现共振偏移。

从安装边界考量，该设备的整体外廓尺寸远大于常规桌面级设备，选型部署前需要提前核算车间进场通道宽度、场地承重能力以及设备周边的维护操作空间，框架侧面预留的型材槽可直接固定电气走线槽、传动组件护罩，无需额外在型材上打孔加工，降低了组装过程中的加工工作量。运动轴的传动部件全部内嵌在型材安装槽内，既避免了打印过程中粉尘附着在传动导轨、同步带表面，也让设备整体外观更加规整。设计过程中针对大尺寸打印的翘曲问题，在成型平台下方预留了加热组件的安装空间，可根据打印耗材的特性选配平台加热模组，保证大尺寸制件底层与平台的附着力，降低打印过程中制件翘曲脱落的概率。框架的对角位置设置有加强筋板，进一步提升整体框架的抗扭刚性，即使打印头高速移动作业，也能将框架的形变量控制在允许范围内，保证大尺寸制件的打印精度。
